Jak nastavit oblasti a objekty

V tomto článku se dozvíte, jak nastavit oblasti a objekty v InfraField.

Velké infrastrukturní projekty obvykle sestávají z lineárních koridorů, například silnic nebo železničních tras, v kombinaci s pevnými objekty umístěnými podél koridoru, například stanicemi, technickými budovami, mosty nebo přístupovými šachtami.

I když mohou tyto prvky obsahovat podobné typy dat (modely, terén a výkresy), jsou v Dalux InfraField strukturovány a procházeny odlišně.

Lineární prvky by měly být nakonfigurovány jako Oblasti, zatímco prvky připomínající budovy nebo pevné konstrukce jako Objekty. Tento článek vysvětluje rozdíly a jak je správně nastavit.

Oblasti

Oblasti se používají k organizaci lineárních infrastrukturních projektů. Oblast představuje souvislý geografický rozsah, například silnici nebo železniční trasu.

Oblasti:

• Neobsahují úrovně
• Může pokrývat až 50 km
• Podporují modely terénu, modely Design a namapované výkresy
• Lze je segmentovat pomocí tras

Oblasti se zobrazují v zobrazení mapy, když byl nahrán alespoň jeden BIM soubor se souřadnicemi.

O podporovaných formátech dat si můžete přečíst v tomto článku: Podporované datové formáty v InfraField.

Vytvořit novou oblast

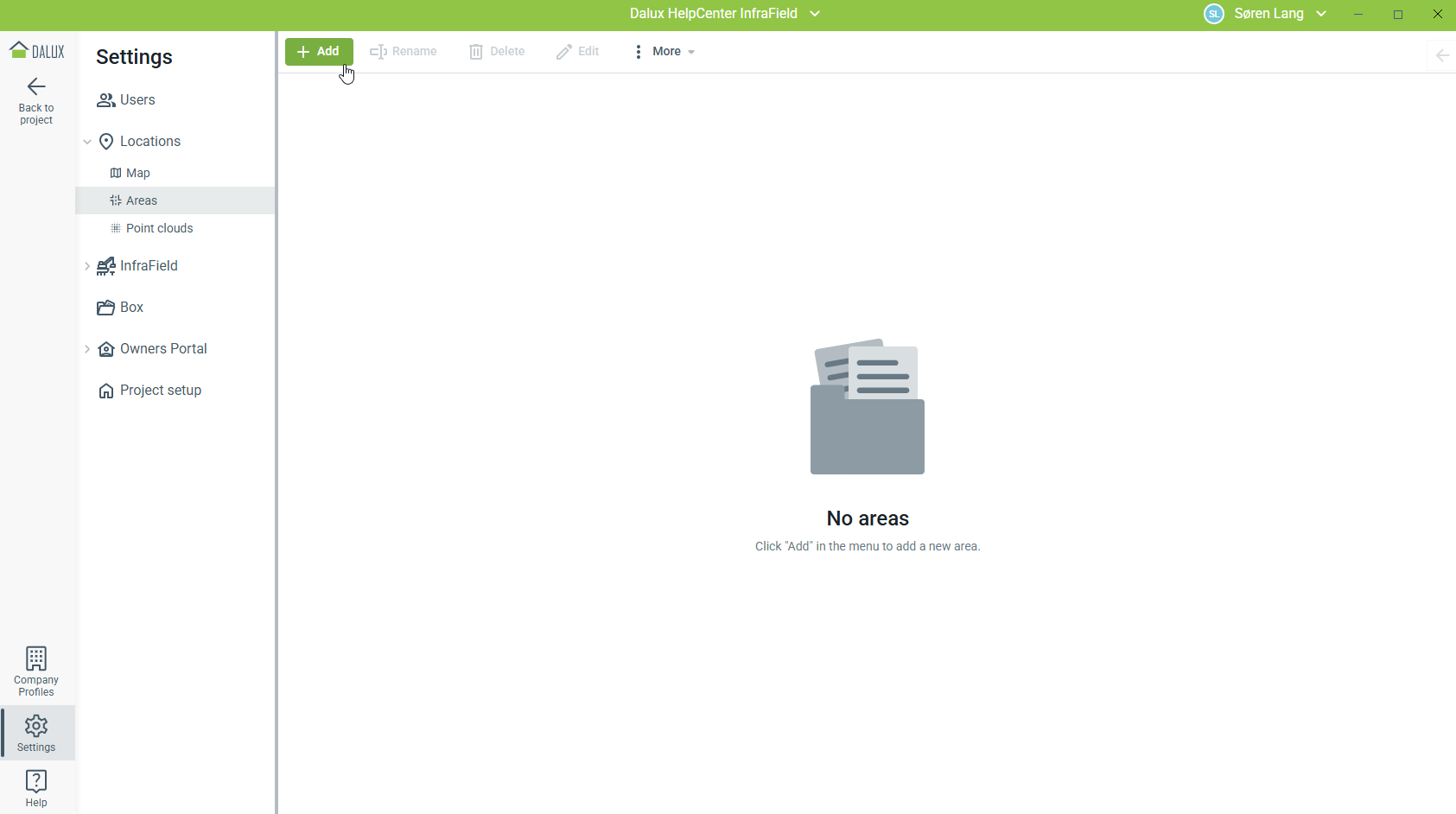

Chcete-li vytvořit novou oblast, přejděte na:

Nastavení Lokace OblastiPřidatZadejte název'Přidat oblast'

Poté můžete do této oblasti nahrát modely a výkresy z vašeho počítače nebo z Dalux Boxu.

Nahrávání modelových souborů

Modelové soubory v oblasti jsou automaticky umístěny podle souřadnic vložených v modelu a souřadného systému definovaného pro projekt. O souřadných systémech si můžete přečíst v tomto článku: Jak nastavit souřadné systémy.

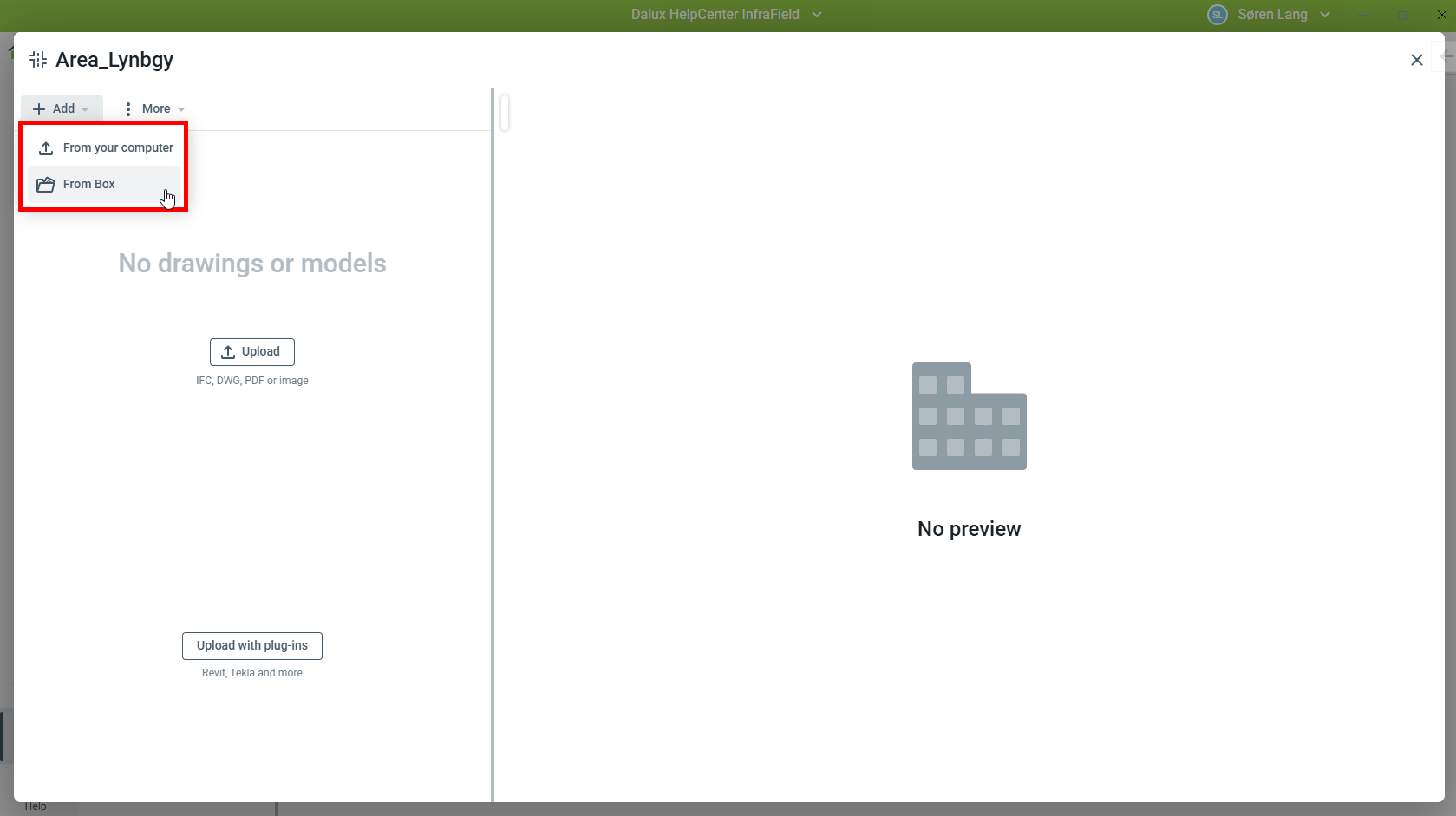

Pro nahrání modelových souborů otevřete oblast a vyberte PřidatNahrát z počítače nebo Z Boxu.

Vyberte své modelové soubory a vyplňte související metadata, pokud nahráváte nové soubory z vašeho počítače.

Při nahrávání vyberte typ souboru:

• '3D model' pro design modely
• 'Terén' pro modely terénu

Nahrávání modelů terénu

Modely terénu se nahrávají stejným způsobem jako modely Designu, ale musí být kategorizovány jako 'Terén'.

Modely terénu se nezobrazují v zobrazení mapy a lze je zapínat nebo vypínat ve 3D zobrazení.

Nahrávání a mapování výkresů

Výkresy se nahrávají stejným způsobem jako modely. Jejich umístění závisí na tom, zda jsou v souboru vložena souřadnicová data.

Disciplíny pomáhají lépe strukturovat vaše návrhy, aby týmy okamžitě našly relevantní výkresy.

• Výkresy se souřadnicemi (např. některé DWG soubory) jsou umístěny automaticky a nelze je ručně přesunout.
• Výkresy bez souřadnic musí být k modelu namapovány ručně.

Plánové výkresy lze namapovat do zobrazení shora.

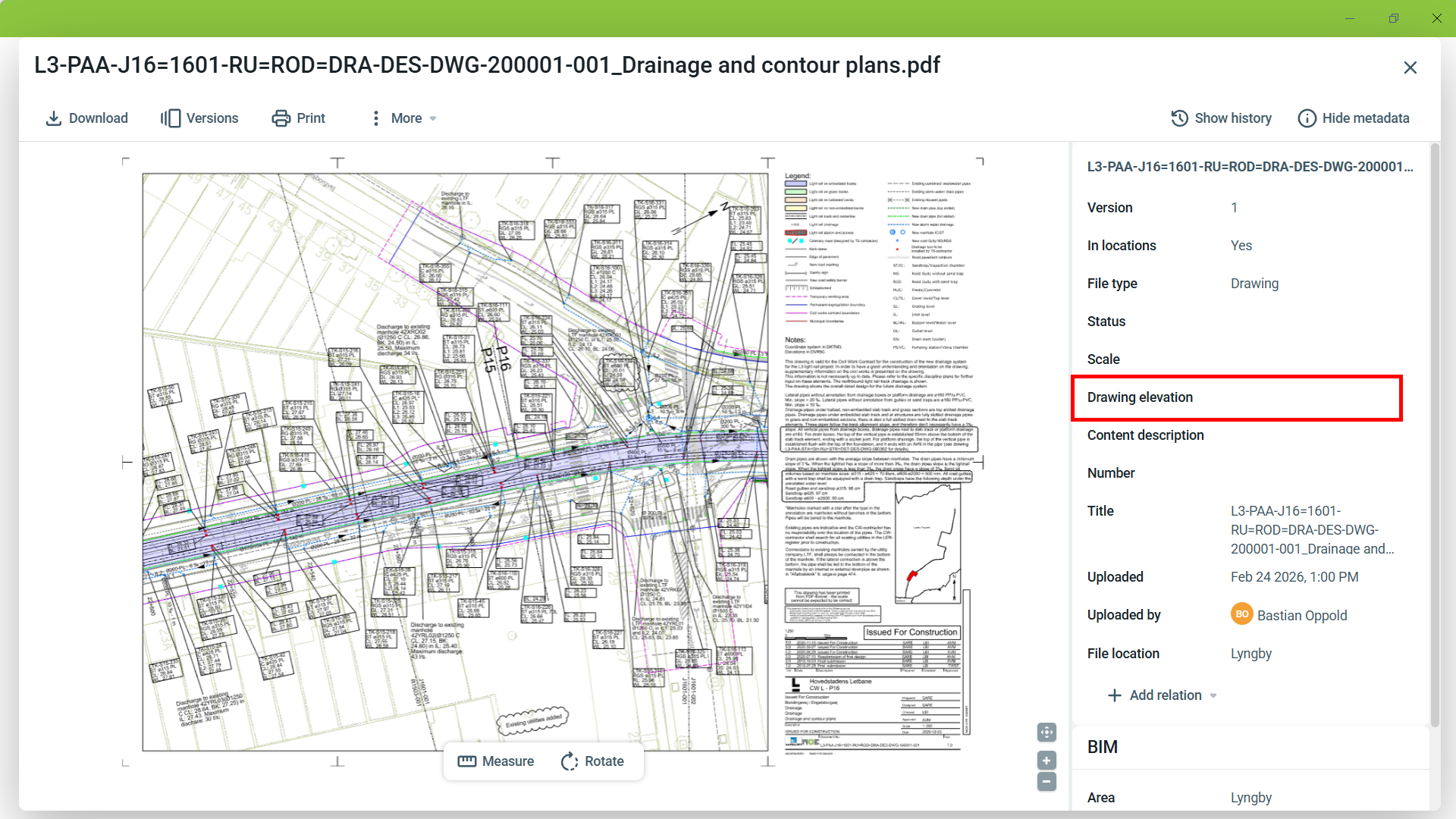

V metadatech výkresu můžete určit jeho nadmořskou výšku. Můžete buď

• Nechte nadmořskou výšku výkresu prázdnou: výška výkresu bude v rozděleném zobrazení dynamicky upravena podle vaší pozice.
• Zadejte pevnou nadmořskou výšku výkresu: výška výkresu bude statická.

Vezměte na vědomí, že jakmile přidáte nadmořskou výšku, chování se již nikdy nevrátí k dynamickému zobrazení, ani když nadmořskou výšku z tohoto výkresu odeberete.

Mapování průřezových výkresů

V lineárních infrastrukturních projektech příčné (průřezové) výkresy představují řezy pořízené podél trasy koridoru. Na rozdíl od budov (nebo objektů), kde jsou výkresy mapovány na předdefinované úrovně, jsou průřezové výkresy v oblastech mapovány na pozici podél trasy.

Když jsou v projektu k dispozici trasy, měly by být použity jako referenční pro mapování průřezových výkresů. Vybraná trasa je zobrazena v pohledu shora, což vám umožní definovat:

• Staničení (pozice) podél trasy
• Směr řezu
• Přesné umístění průřezu

To zajišťuje, že výkres přesně odpovídá geometrii koridoru a může být konzistentně navigován ve vztahu k trase.

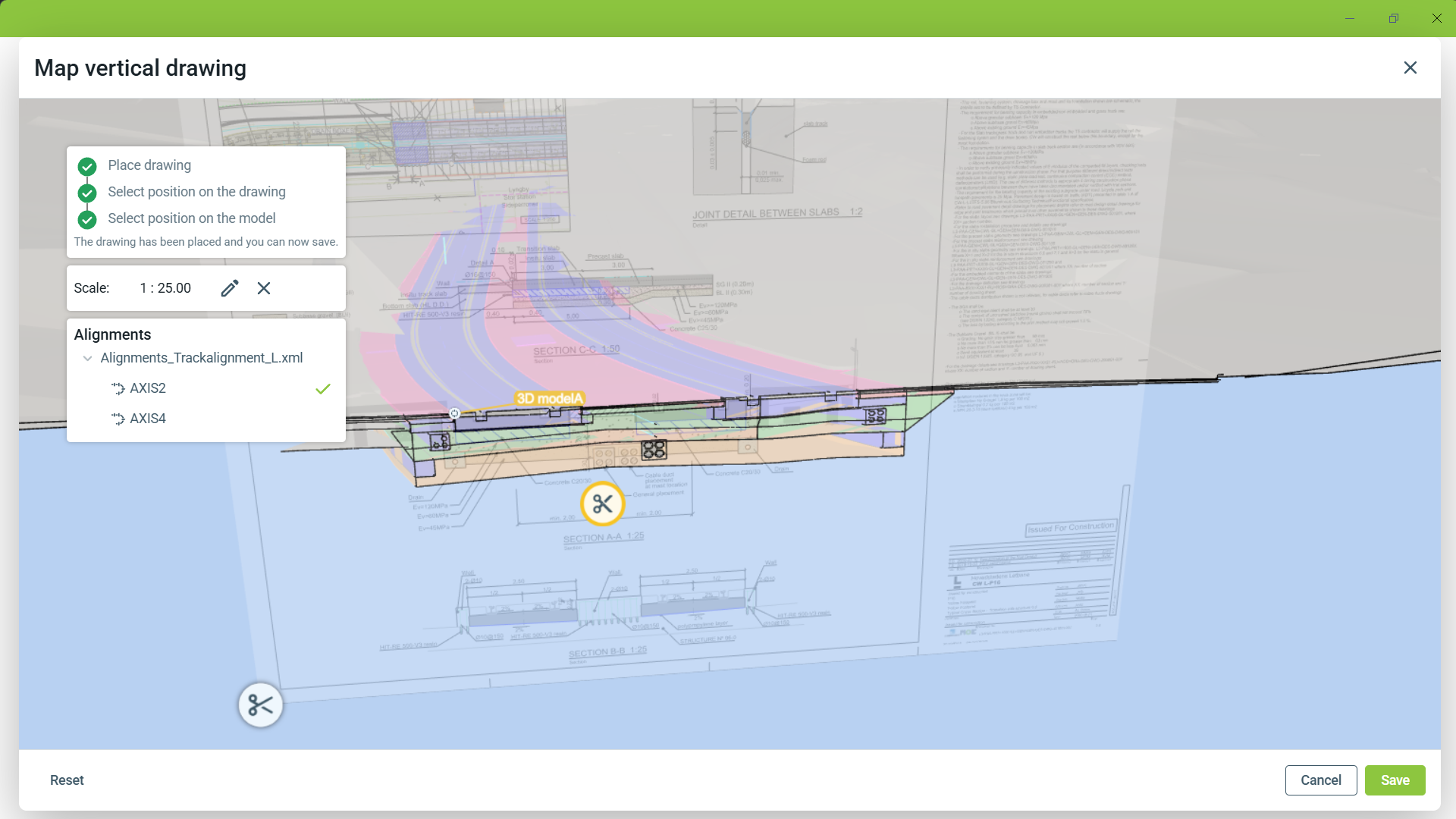

Přejeďte myší nad výkresem a klikněte na Mapovat svisle.

Pokud není k dispozici žádná trasa, klikněte na '3D' a postupujte podle postupu v tomto článku: Mapovat výkresy svisle.

Všimněte si, že tento přístup je výrazně pracnější. Pokud máte k dispozici soubory tras, doporučujeme je nejprve nahrát a poté mapovat průřezové výkresy.

U projektů založených na koridoru se proto důrazně doporučuje nahrát trasy ještě před mapováním průřezových výkresů.

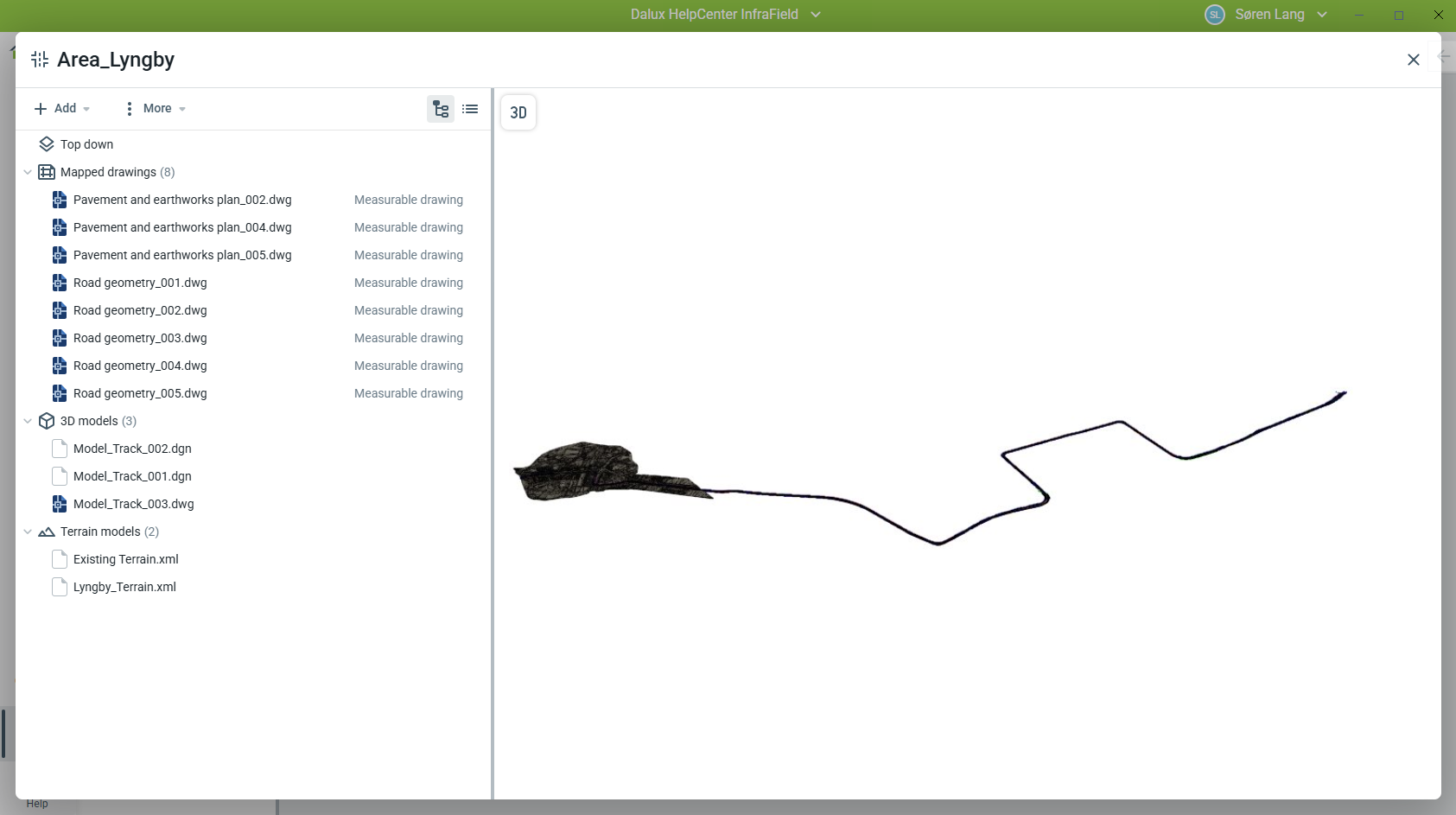

Výsledné nastavení oblasti

Když jsou soubory nahrány a zpracovány, jsou organizovány podle typu a disciplíny. Je k dispozici 3D náhled kombinovaných modelů.

Aby se oblast zobrazila v zobrazení mapy, musí obsahovat alespoň jeden BIM model se souřadnicemi. Oblasti obsahující pouze PDF nebo obrázky nelze geograficky umístit.

Maximální vzdálenost mezi objekty je 50 km na oblast.

Více možností

V nabídce Více  můžete přejít na Protokol oblasti nebo zobrazit Náhled modelu.

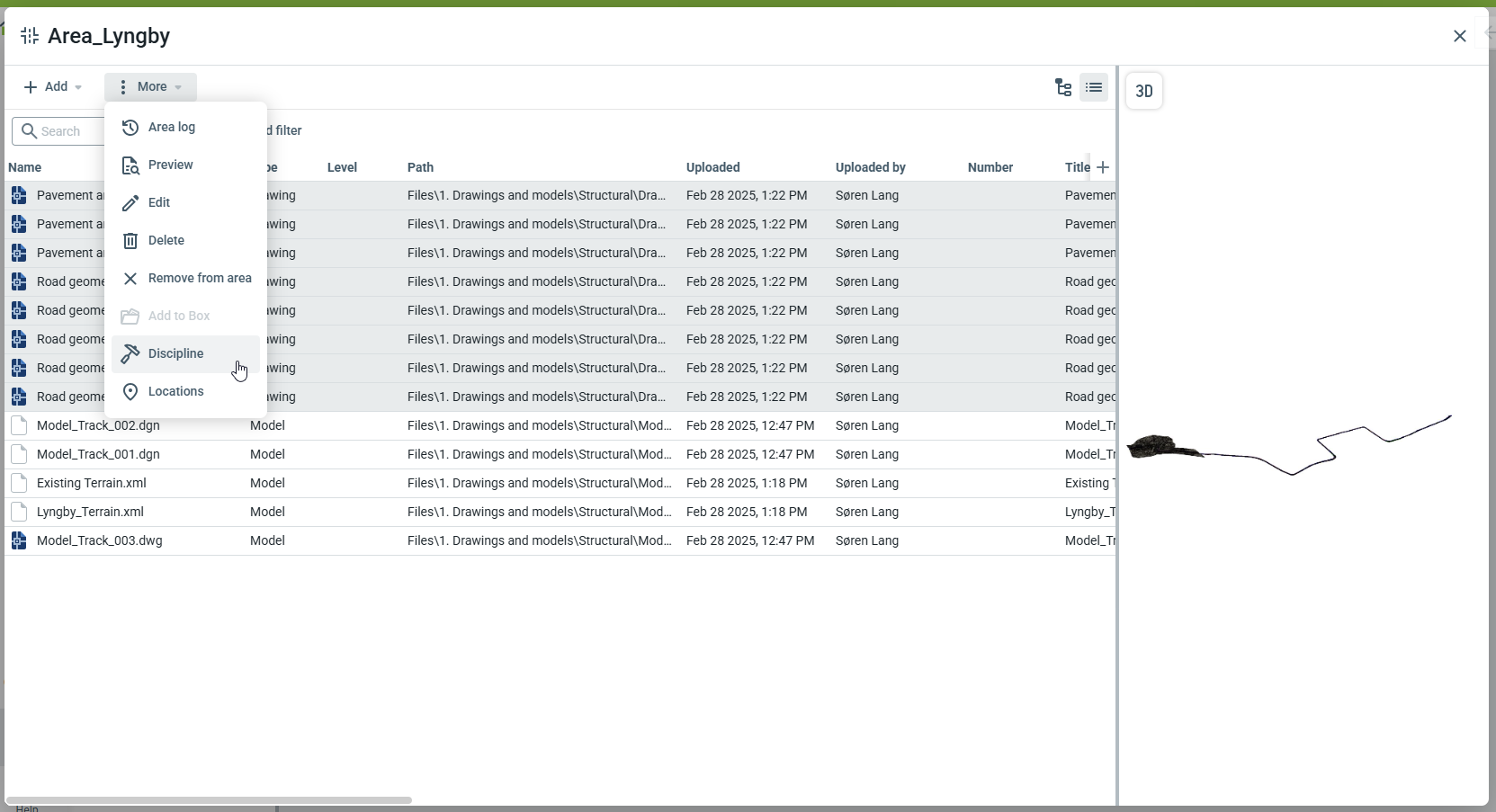

U každého výkresu můžete kliknout na ikonu a zobrazit následující možnosti:

• Upravit: Otevřete soubor pro úpravu metadat, složky nebo nahrání nové verze
• Odstranit: Odstranit tento soubor z Lokací a Boxu.
• Přidat do aplikace Box: Pokud byl tento soubor nahrán z počítače, můžete jej přidat do složky v Dalux Box.
• Odebrat z oblasti: Pokud byl tento soubor také nahrán do Boxu, můžete jej z oblasti odebrat, aniž byste jej smazali.
• Disciplína: Nastavte disciplínu/dílčí disciplínu.
• Lokace: Tím určíte, zda má být výkres viditelný v Lokace nebo ne.

Pro modelové soubory nahrané jako 3D modely můžete Změnit na model terénu. Pro modelové soubory nahrané jako modely terénu můžete Přepnout na 3D model.

Výchozí zobrazení je zobrazení složky, ale můžete jej změnit kliknutím na ikonu v pravém horním rohu. Tímto se zobrazí soubory ve standardním seznamovém zobrazení, kde můžete vyhledávat a filtrovat obsah. Můžete vybrat více souborů pro jejich současnou úpravu nebo smazání.

Objekty

Objekty se používají pro vertikální nebo budovám podobné prvky, které jsou umístěny podél nebo uvnitř lineárních infrastrukturních projektů, například stanice nebo technické budovy.

Na rozdíl od oblastí, objekty:

• Obsahují úrovně
• Jsou omezeny maximální délkou 2 km
• Mají výkresy mapované na jednotlivé úrovně

Objekty jsou umisťovány podle souřadnic v jejich BIM souborech a nelze je ručně umístit.

Ve zobrazení mapy je vidět pouze automaticky generovaný horní pohled půdorysu modelu. Výkresy připojené k objektu nejsou přímo zobrazeny na mapě.

Aktivovat objekty

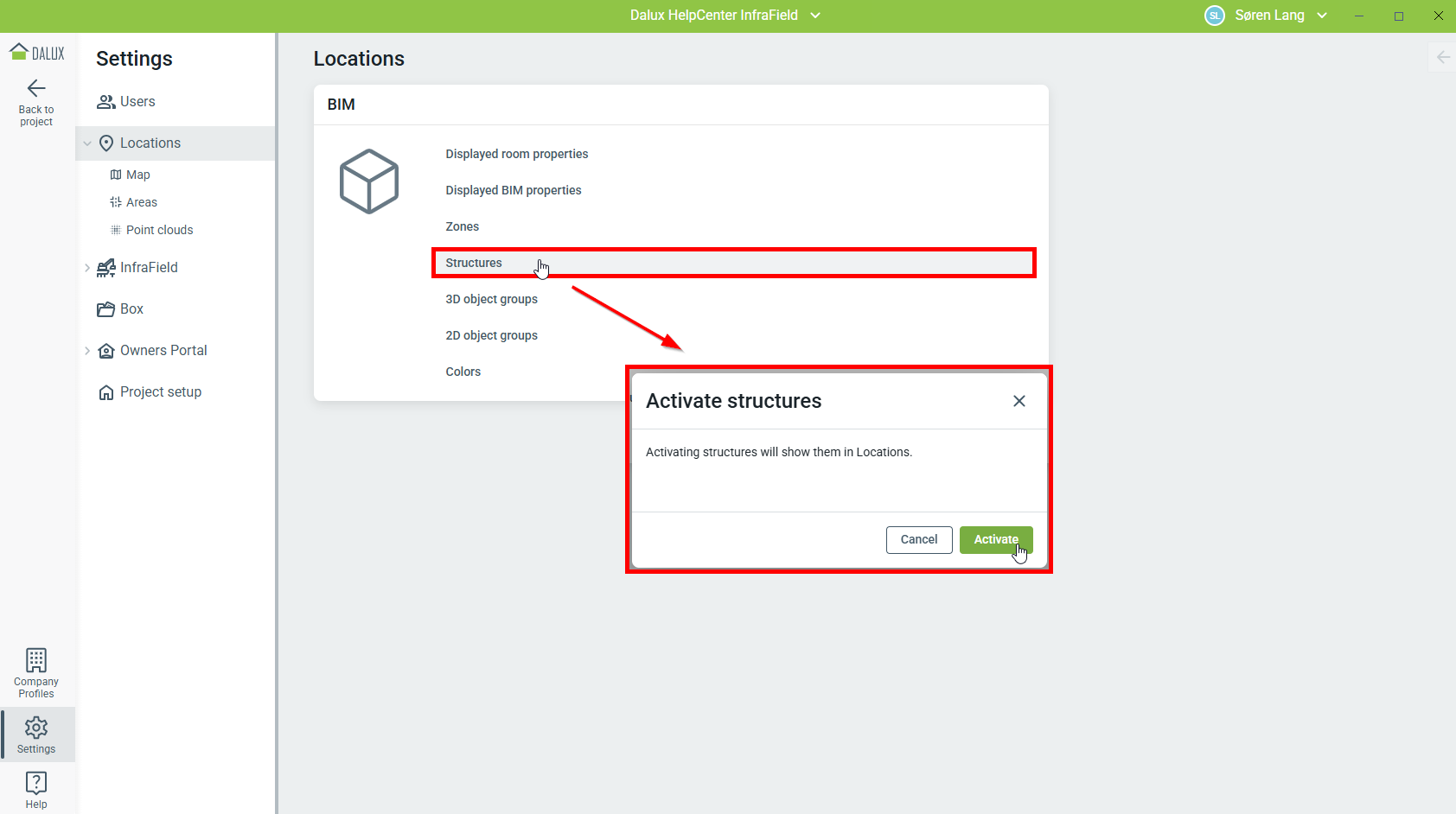

Objekty musí být před použitím aktivovány. Chcete-li aktivovat objekty, přejděte na:

Nastavení Lokace 'Objekty''Aktivovat'

Vytvořit nový objekt

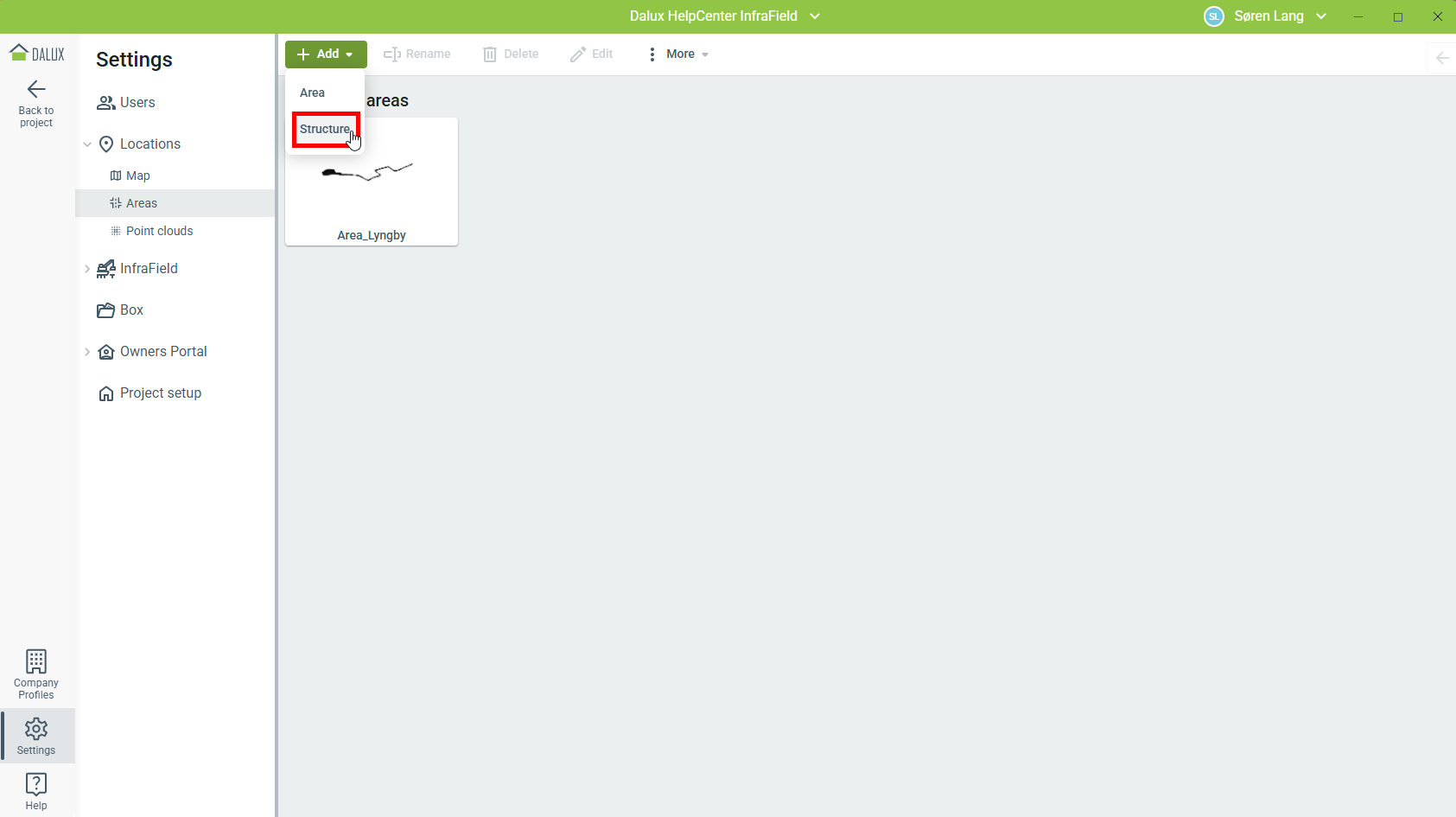

Chcete-li vytvořit nový objekt, přejděte na:

Nastavení Lokace Oblasti Přidat 'Objekt'

Modely a výkresy se nahrávají stejným způsobem jako v budovách. Jelikož se chovají stejně, lze vytvářet úrovně a mapovat výkresy na konkrétní úrovně. Přečtěte si o tom více v tomto článku: Nahrát IFC modelové soubory a 2D výkresy.

Hlavní rozdíly
