V tomto článku vysvětlíme, jak nastavit předdefinované nebo vlastní souřadné systémy v InfraField.
Souřadné systémy jsou v civilních projektech zásadní, protože zajišťují, že designová, zaměřovací, stavební a GIS data zůstanou po celý životní cyklus přesně sladěná.
Pokud jsou souřadnicové reference nekonzistentní, chyby se v průběhu jednotlivých fází kumulují, což vede k nesprávně zarovnaným modelům, posunutým povrchům, nesprávným nadmořským výškám a nákladným stavebním chybám.
Sdílený souřadný rámec zajišťuje přesné umístění v terénu, spolehlivé překrytí modelů mezi CAD/BIM a GIS a plynulou integraci geodetických dat, skenů z dronu, LiDARu a designových modelů.
Oprávnění uživatelů
Pro nastavení souřadného systému musíte mít roli správce projektu nebo být součástí vlastní skupiny uživatelů s oprávněním zobrazovat a upravovat oblasti, budovy a lokace.
Jak nastavit Souřadný systém
Souřadný systém umístí projekt do reálného světa a zarovná všechny oblasti a objekty do zobrazené mapy. Jakmile nastavíte souřadný systém, použije se na všechny oblasti a objekty v projektu a nemusíte je ručně umisťovat na mapu.
UPOZORNĚNÍ
Ujistěte se, že od začátku vyberete správný souřadný systém, aby to později neovlivnilo vaše oblasti a objekty.

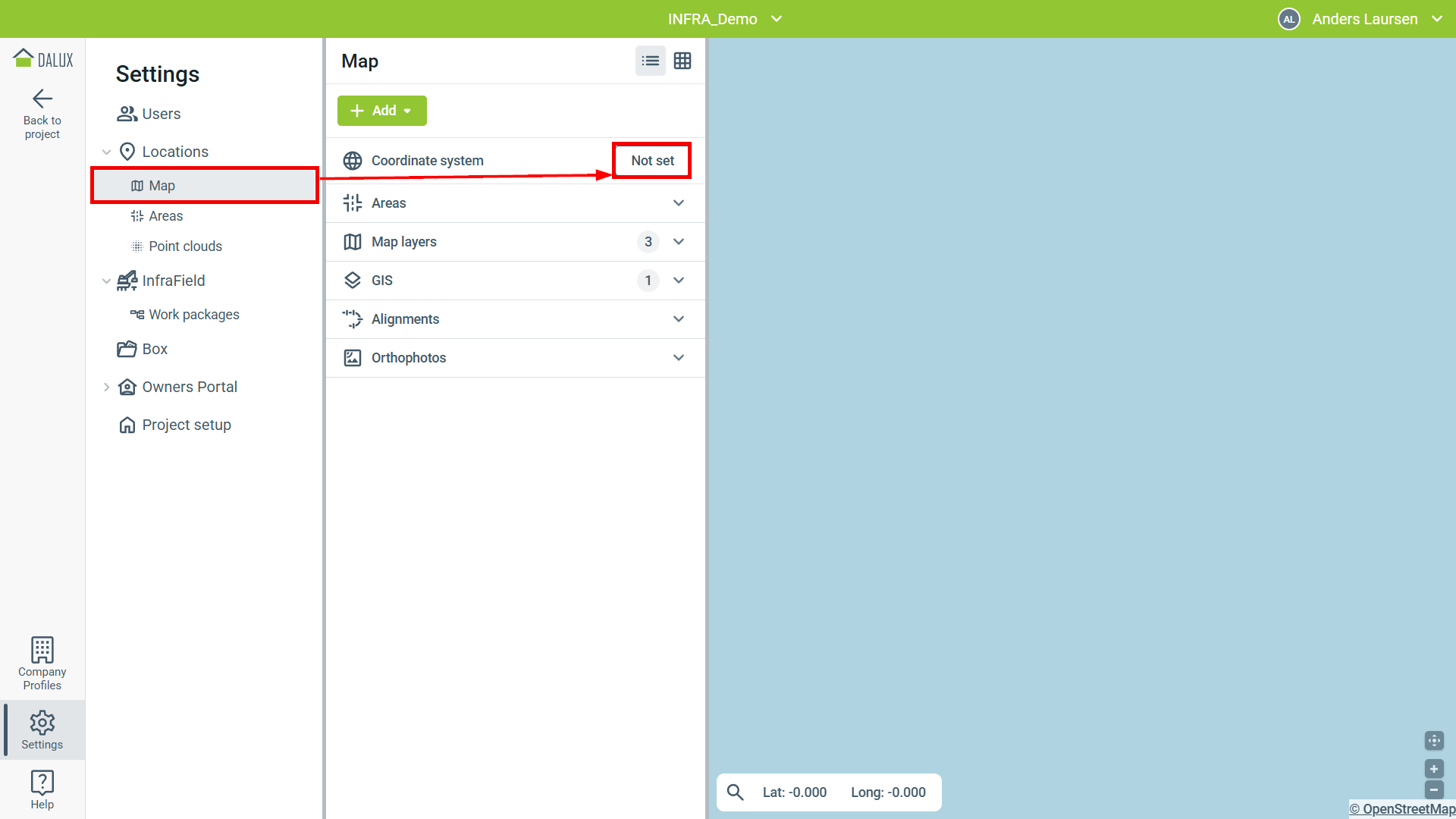

Chcete-li umístit projekt do správného Souřadného systému, přejděte na
Nastavení
Lokace
Mapa
V Souřadný systém klikněte na 'Nenastaveno'.

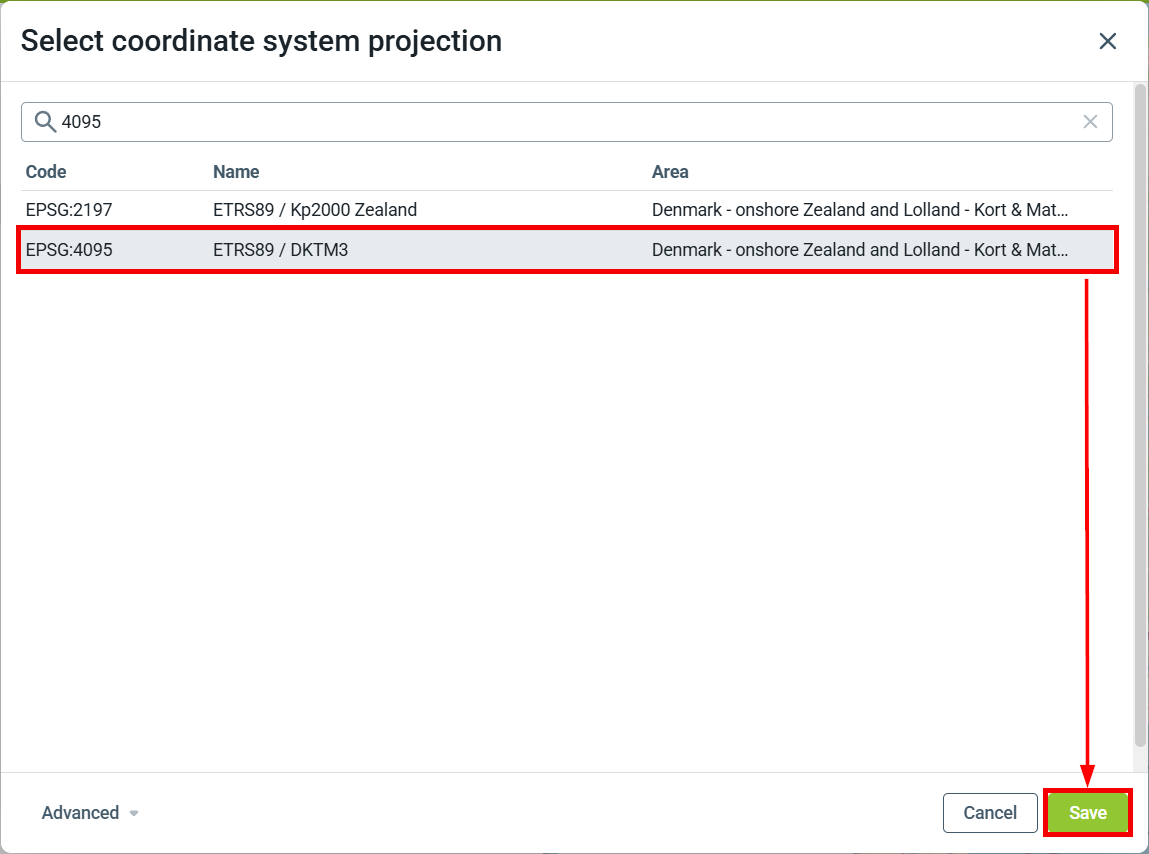

Správný souřadný systém můžete vyhledat podle kódu, názvu nebo oblasti. Jakmile najdete správný systém, vyberte jej ze Seznamu a klikněte na 'OK'.
Pokud nic nemusíte přizpůsobovat, je váš souřadný systém nyní použit v projektu a připraven k použití.
Pokročilé možnosti

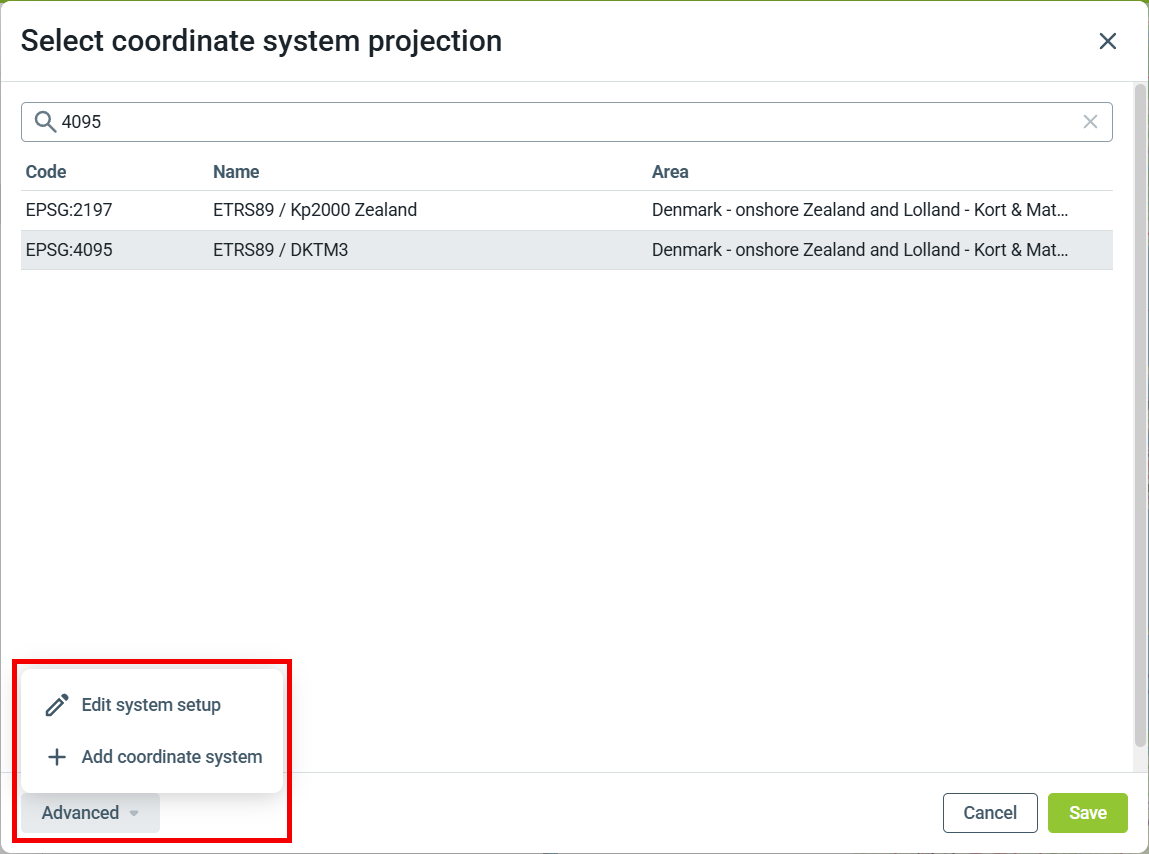

V nabídce 'Pokročilé' můžete buď upravit aktuální nastavení souřadného systému, nebo přidat vlastní souřadný systém.

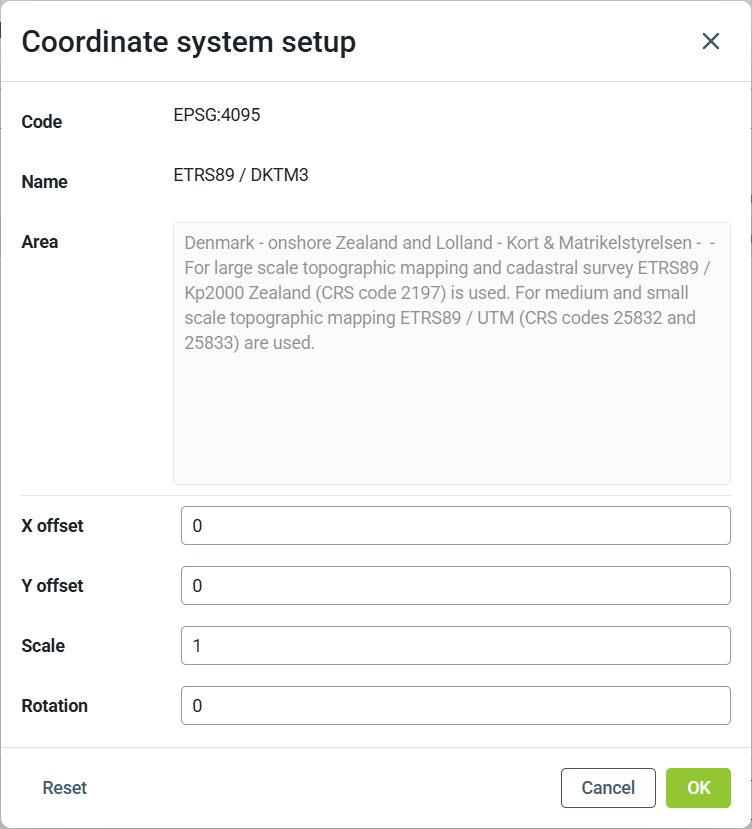

V Upravit nastavení systému můžete upravit projekci aktuálně vybraného systému tak, aby odpovídala vašemu projektu. To se provádí úpravou posunu X a Y, měřítka a rotace.
Podle potřeby proveďte změny a klikněte na 'OK' pro uložení.
Klikněte na 'Reset' pro návrat k výchozím hodnotám projekce.
Přidat vlastní souřadný systém
Pokud nemůžete najít souřadný systém, který používáte, nebo chcete přidat vlastní souřadný systém, můžete jej přidat do seznamu.

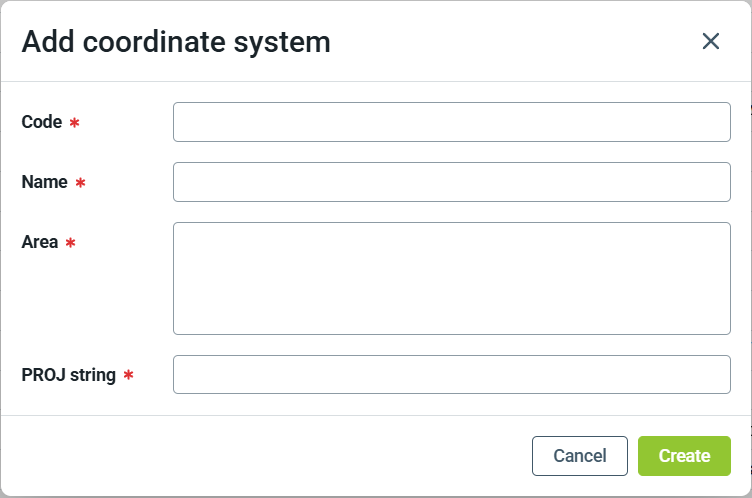

To provedete v nabídce 'Pokročilé' kliknutím na Přidat souřadný systém.
Zadejte požadované informace: kód, název a oblast — jsou zobrazeny v zobrazení seznamu.
Pole 'PROJ string' by mělo obsahovat hodnoty pro váš vlastní souřadný systém.
Vezměte prosím na vědomí, že 'Kód' nelze později upravit, proto se ujistěte, že zadáte správnou hodnotu. Pokud potřebujete změnit kód, budete muset smazat Souřadný systém a začít znovu.
Po přidání lze souřadný systém vybrat stejně jako kteroukoliv z výchozích možností.
Upravit vlastní souřadný systém

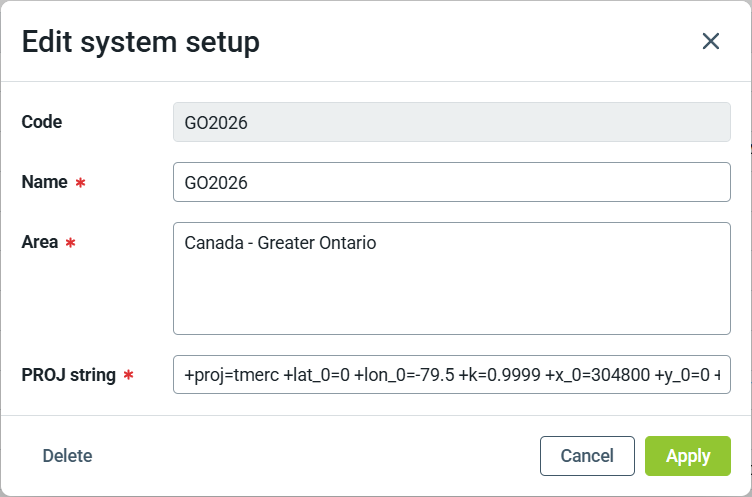

Když je vybrán vlastní souřadný systém, Upravit nastavení systému vám umožní upravit název, oblast a PROJ string.
Chcete-li smazat Vlastní Souřadný systém, klikněte vlevo dole na 'Smazat'. Budete vyzváni k potvrzení akce před jejím smazáním.
Smazané systémy nelze obnovit, ale v případě potřeby můžete vytvořit nový se stejnými informacemi.
Smazání nabývá účinku okamžitě pro všechny uživatele, proto plánujte odpovídajícím způsobem, pokud je projekt aktivní.
Více informací
Pokud se chcete dozvědět více o nastavení GIS dat, přečtěte si tento článek: Jak nastavit GIS a LandXML.
