Plánování rozsahu pro plány kontroly kvality a kontrolní plány vám umožňuje určit, jak často a na jakých místech je třeba provést kontrolu.
Tímto způsobem můžete sledovat pokrok dokončené práce a kolik neprovedených kontrol ve vašem projektu zbývá.
Více informací
Pokud se chcete dozvědět více o nastavení plánů kontroly kvality nebo kontrolních plánů, přečtěte si tento článek:
Pokud chcete používat zóny, skupiny 3D objektů nebo skupiny 2D objektů, důrazně doporučujeme je nastavit před určením rozsahu pro každý kontrolní bod:
- Zóny: Zóny umožňují strukturovat vaše kontroly do spravovatelných oblastí. Pokud chcete používat skupiny 3D nebo 2D objektů, vyžaduje se nastavení zón.
- Skupiny 3D objektů: Nastavte skupiny 3D objektů pro plánování kontrol pro určitý počet 3D prvků.
- Skupiny 2D objektů: Používejte skupiny 2D objektů, pokud chcete provádět kontroly pro určitý počet prvků, ale nemáte 3D model. Skupiny 2D objektů lze také použít pro plánování kontrol na místech, která nejsou vázána na konkrétní objekty.
Více informací
Pokud se chcete dozvědět více o zónách, přečtěte si tento článek: Zóny a vrstvy zón.
Chcete-li se dozvědět více o skupinách objektů 2D a 3D, můžete si přečíst tento článek: Jak vytvořit skupiny objektů 2D / 3D.
Nastavení rozsahu pro plány kontroly kvality a kontrolní plány

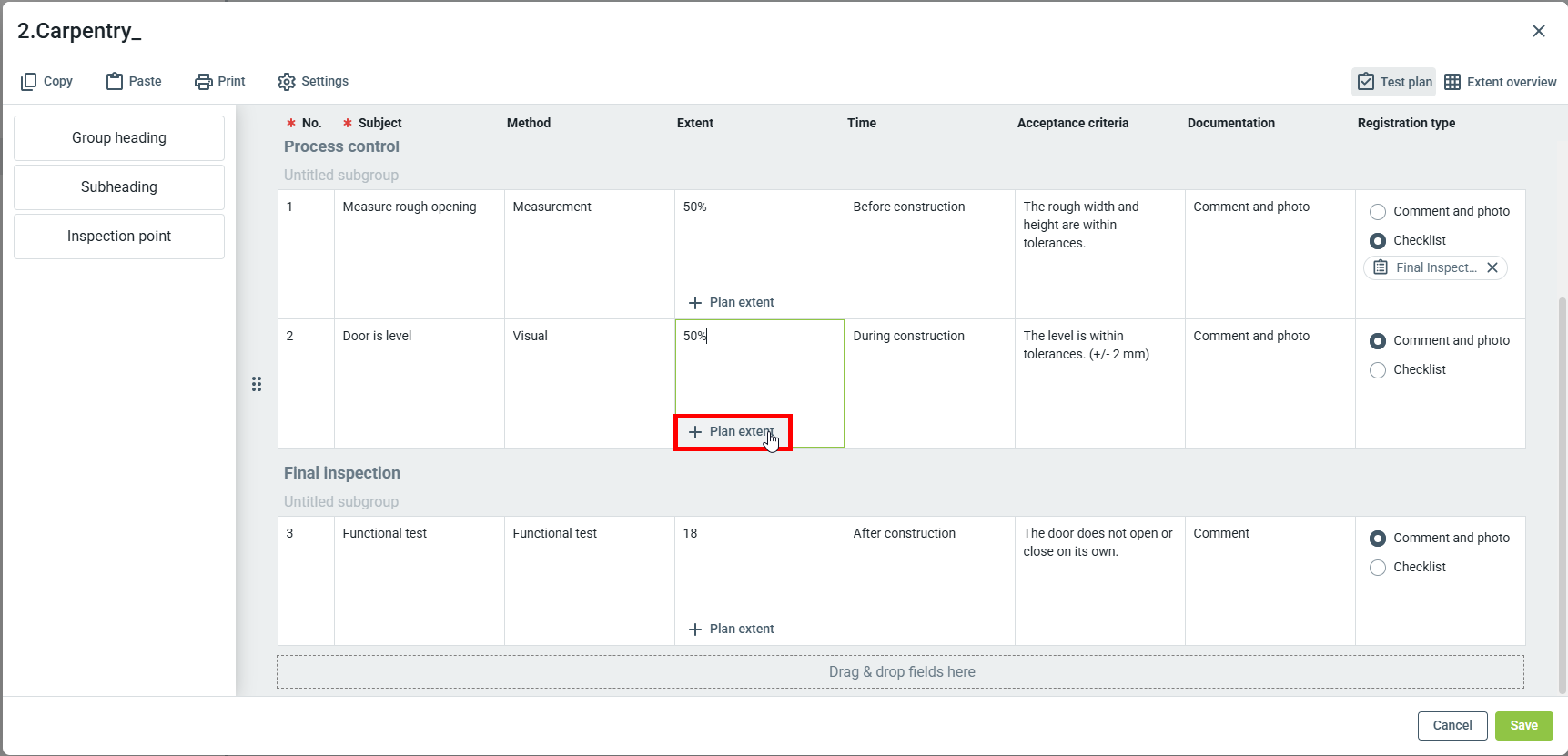

Rozsah lze naplánovat kliknutím Naplánovat rozsah.

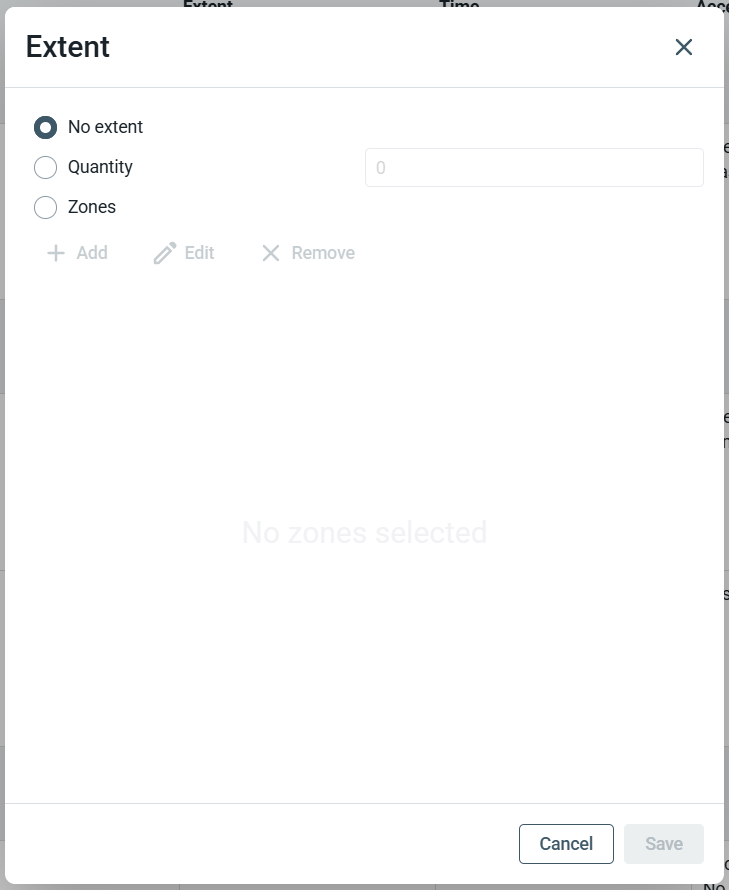

Rozsah lze nastavit takto:
- Bez rozsahu (není naplánován žádný konkrétní počet testů)
- Množství (celkový naplánovaný počet testů, ale ne vázaný na konkrétní místo)
- Zóny (počet testů naplánovaných v určitých lokacích)
Rozsah je volitelný a ve výchozím nastavení je nastaven na "Bez rozsahu".
Pokud vyberete 'Zóny', klikněte na Přidat, abyste definovali počet kontrol pro každou zónu.
Chcete-li nastavit rozsah pro více zón, přepněte na Přehled rozsahu. Tento pohled zjednodušuje plánování rozsahu vašich testovacích plánů nebo kontrolních plánů.
V novém okně uvidíte svůj přehled rozsahu.
- V horní části okna jsou zobrazeny kontrolní body
- Vlevo uvidíte zóny a vrstvy zóny
- Střední část okna obsahuje matici

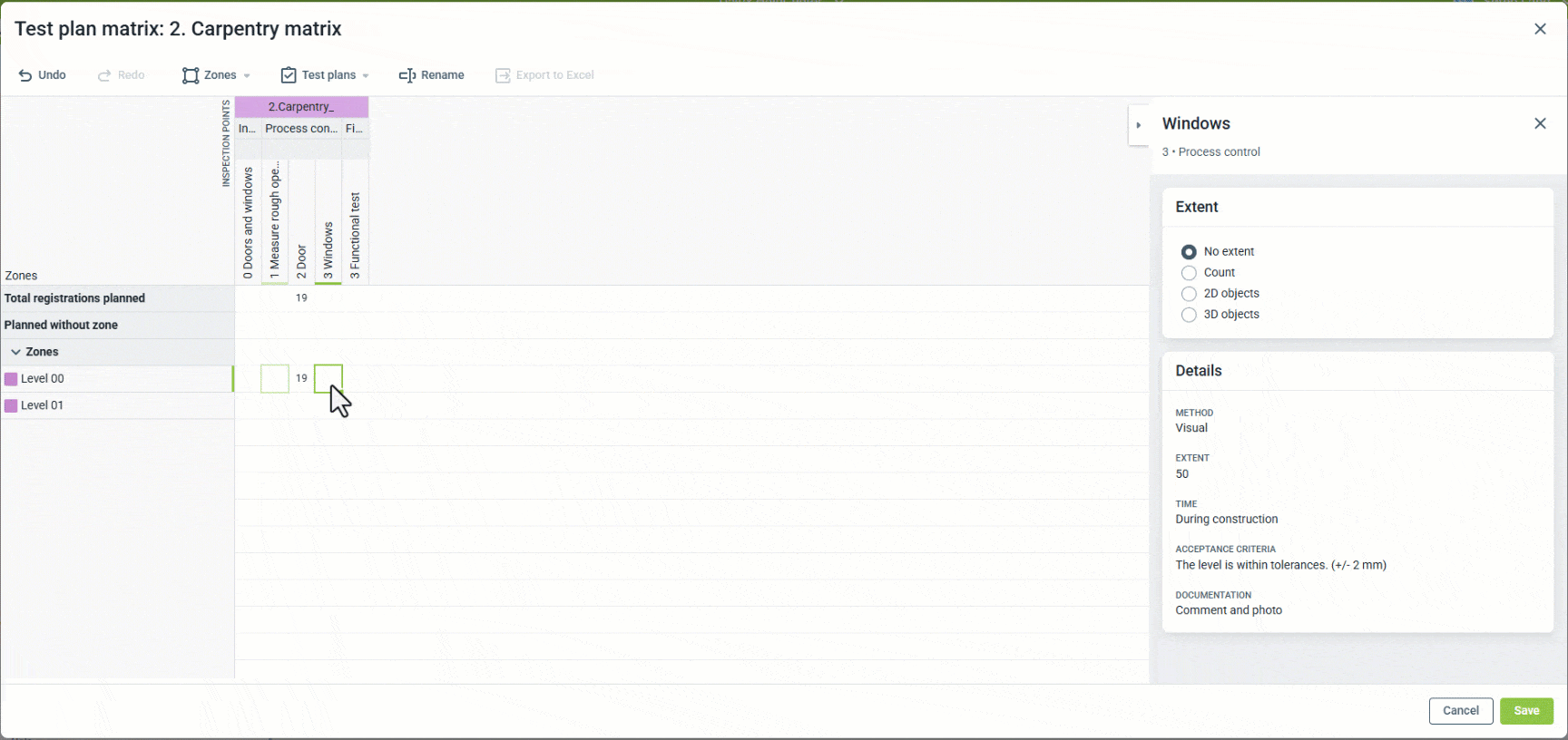

Když kliknete do matice, vpravo se otevře panel. Zde můžete nastavit množství a typ rozsahů.
Jak nastavit rozsah pro zóny bez umístění
Můžete použít 'Počet' k naplánování konkrétního počtu kontrol na zónu, které nejsou vázány na 3D nebo 2D objekt.

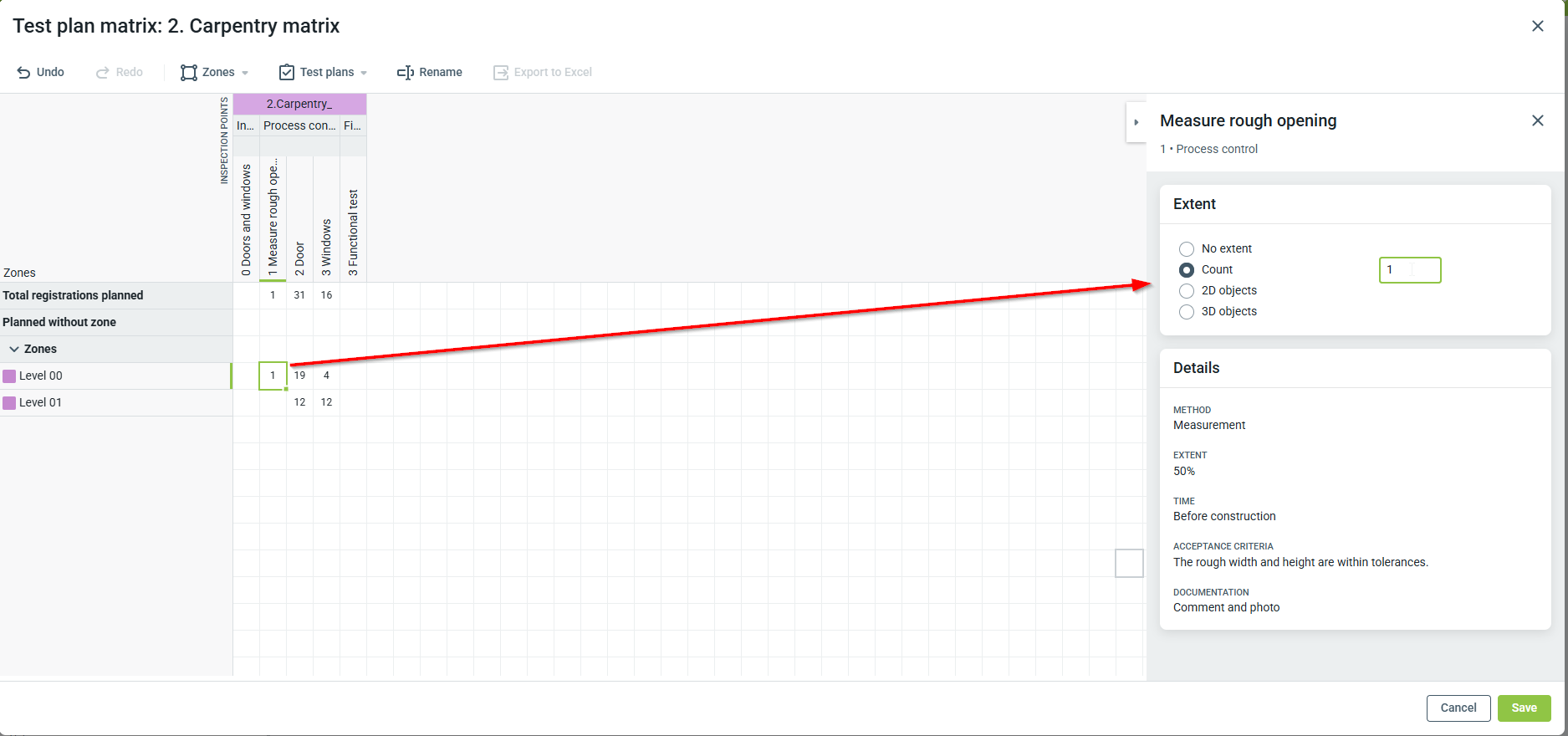

Pro nastavení počtu klikněte v matici na buňku odpovídající kontrolnímu bodu a zóně. V menu vpravo klikněte na 'Počet' a zadejte, kolik testů má být provedeno.

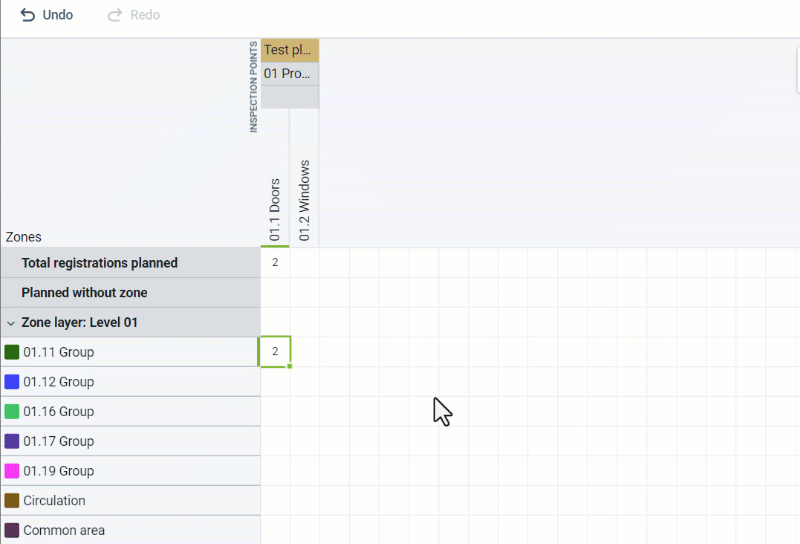

Pokud zamýšlíte používat stejný počet ve všech nebo více zónách, můžete přetáhnout a pustit přes více zón a kontrolních bodů.
Přetažením můžete také zkopírovat buňku 'Bez rozsahu' pro rychlé resetování všech naplánovaných rozsahů.
Celkový naplánovaný počet registrací se automaticky aktualizuje a můžete jej vidět v horní části.
Pokud je to potřeba, můžete kliknout na jednotlivé buňky v matici a změnit typ nebo množství rozsahu v menu vpravo.
Po dokončení nezapomeňte kliknout na 'Uložit'.
Jak použít skupiny 2D nebo 3D objektů pro rozsah
Pokud jste vytvořili skupiny 2D nebo 3D objektů, můžete je použít k automatickému nastavení počtu a umístění testů na správných místech.
O 2D nebo 3D skupinách objektů se můžete dozvědět více v tomto článku: Jak vytvořit 2D / 3D skupiny objektů.
Seskupení dobře definovaných 2D nebo 3D objektů je užitečné pro plánování, zejména pokud potřebujete zkontrolovat každý objekt. Například pokud potřebujete zkontrolovat každé dveře v budově a každé dveře patří do skupiny 2D nebo 3D objektů, celkový počet se automaticky aktualizuje v přehledu rozsahu.
Technické informace
Rozsahy určené pomocí 2D nebo 3D objektů se dynamicky aktualizují. Při přidávání nebo odebírání objektů z těchto skupin se rozsah také automaticky aktualizuje.
Ujistěte se, že jsou příslušné skupiny objektů k dispozici v zónách, kde mají být prováděny kontroly. Pokud v zóně nejsou k dispozici žádné objekty, její rozsah zůstane na 0.

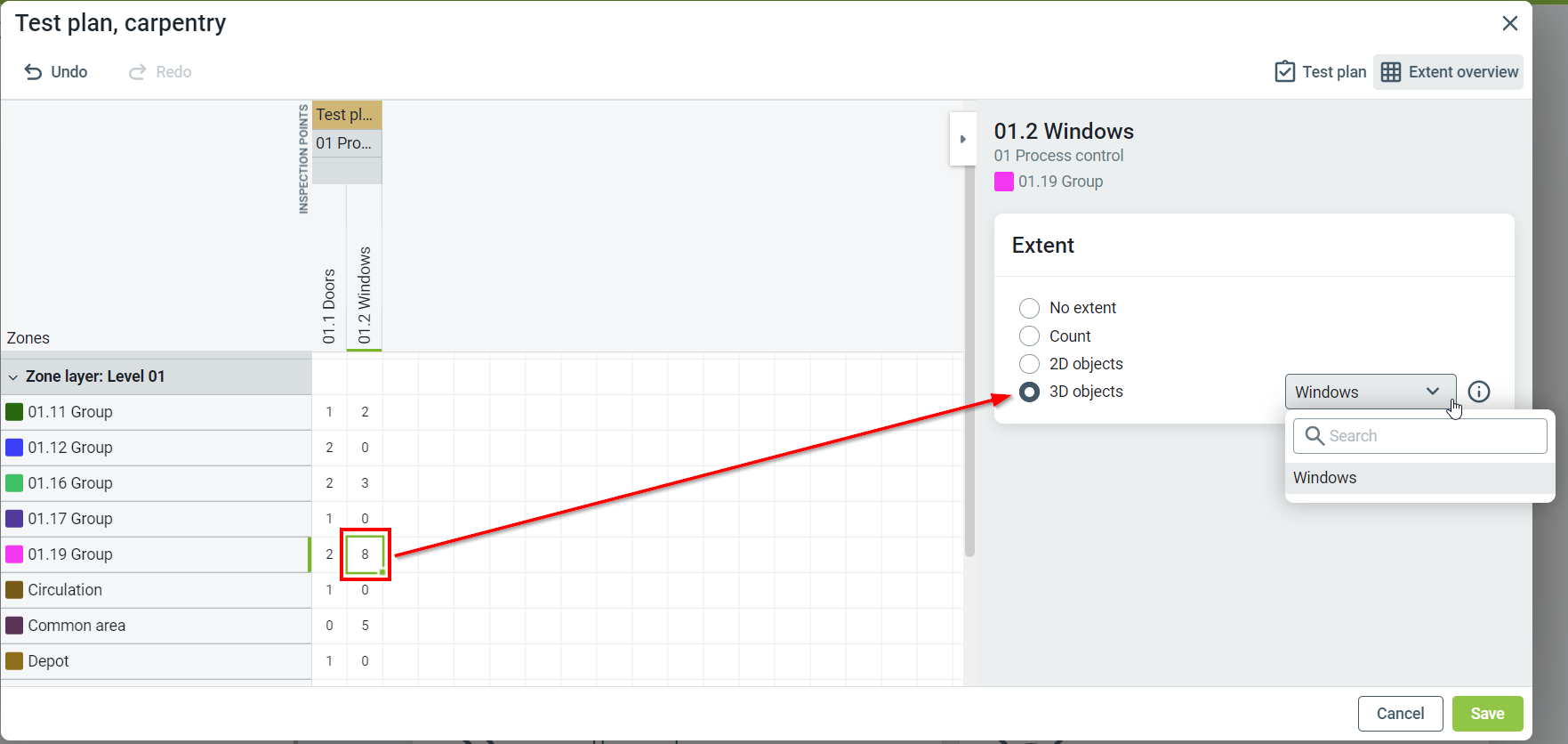

Pro nastavení rozsahu ze skupin 2D nebo 3D objektů klikněte na buňku v matici. Poté, v bočním menu klikněte buď na '2D objekty' nebo '3D objekty'. Vyhledejte nebo vyberte, kterou skupinu chcete použít.
V předchozím příkladu je plánována kontrola oken pomocí 3D objektů.

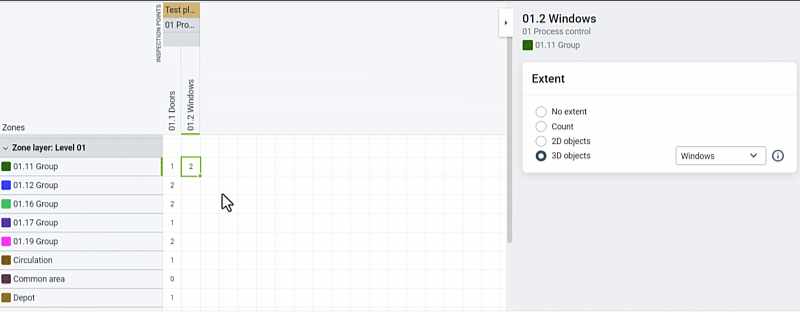

Můžete rychle přetáhnout napříč více zónami, abyste nastavili rozsah jako 2D nebo 3D objekty pro zóny.
Po dokončení nezapomeňte kliknout na 'Uložit'.
Technické informace pro projekty InfraField
Zóny a naplánované kontroly pro Struktury nebudou viditelné na
Mapě. Uživatelé budou muset otevřít příslušnou úroveň struktury, aby mohli provést kontroly.
Částečný rozsah pomocí objektů a zón
Když používáte rozsah v zónách se skupinami 2D nebo 3D objektů, můžete nastavit také částečný rozsah. Částečný rozsah vám umožňuje specifikovat procento záznamů, které mají být provedeny.
Například pokud specifikace vyžaduje, aby bylo testováno 50 % všech dveří a oken na každém podlaží v budově, lze to nastavit jako částečný rozsah.
Když jsou v zóně testovány 3D objekty, rozsah se automaticky aktualizuje. Kontroly jsou dokončené, když je částečný rozsah splněn. Kontroly mohou být stále prováděny i nad rámec částečného rozsahu.
Více informací
Pokud se chcete dozvědět více informací o používání plánů kontroly kvality a kontrolních plánů, přečtěte si tyto články:
