Tento článek popisuje, jak nastavit nástroj Razítka v modulu Box Pro.
Nástroj Razítka umožňuje snadné přidání razítka do výkresů při jejich publikování. Razítko přidává detaily o tom kdo výkres autorizoval, datu autorizace a stavu výkresu. Můžete také provést poslední změny, které se přidají do publikovaného výkresu.
Razítka mohou být přidána na výkresy, když je soubor manuálně autorizován nebo pokud je výkres autorizován jako součást toku souboru.
Jak nastavit Razítka
Uživatelská oprávnění
Aktivaci a nastavení Razítek musí provést administrátor projektu nebo Správce BOXu. Uživatelé s oprávněním pro autorizaci výkresů do publikovaných souborů (například Správci BOXu, prostřednictvím jejich uživatelské skupiny nebo jako součást jejich role v toku souboru) mohou umístit razítko na výkres.
Aktivace nástroje Razítka

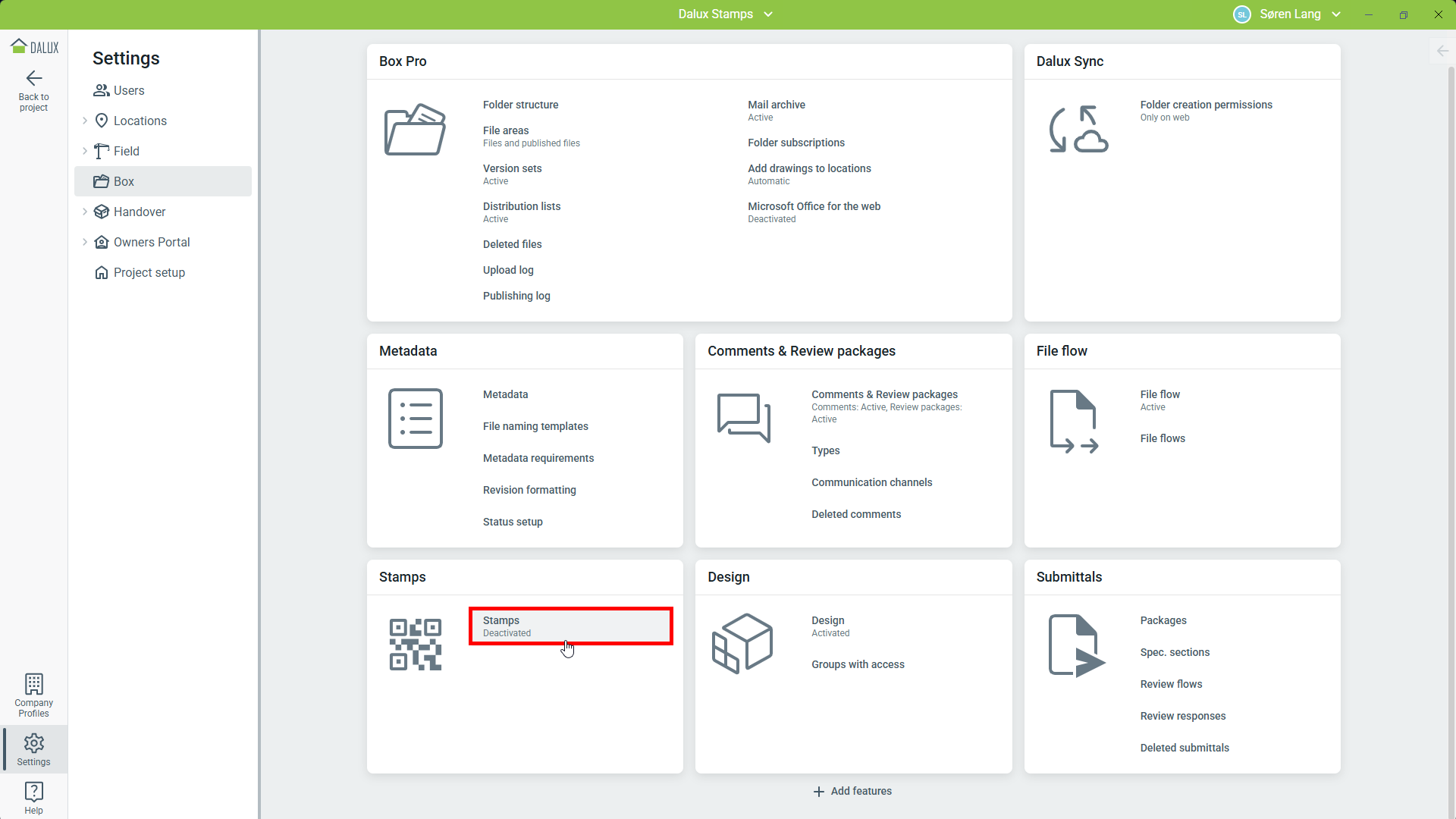

Pro aktivování nástroje Razítka vyberte Nastavení
Box
'Razítka'
'Aktivovat'.
Technické informace
K používání razítek pro publikování souborů je nutné také aktivovat oblast 'Publikovaných souborů'. Více informací ohledně oblastí souborů popisuje následující článek: Oblasti souborů. Pokud tato oblast není aktivní, výkresy mohou být stále vytištěny s QR kódem, který může být naskenován k ověření, zda je výkres nejnovější verzí.
Razítka nelze aktuálně přidávat do výkresů nahraných prostřednictvím pluginů, ale tyto výkresy lze stále tisknout ručně s QR kódy.
Již publikované soubory musí být znova publikovány, aby bylo možné přidat nebo změnit razítka a grafické značky.
Přizpůsobení Razítek
Po aktivaci Razítek je můžete také přizpůsobit, včetně jejich umístění a metadat.

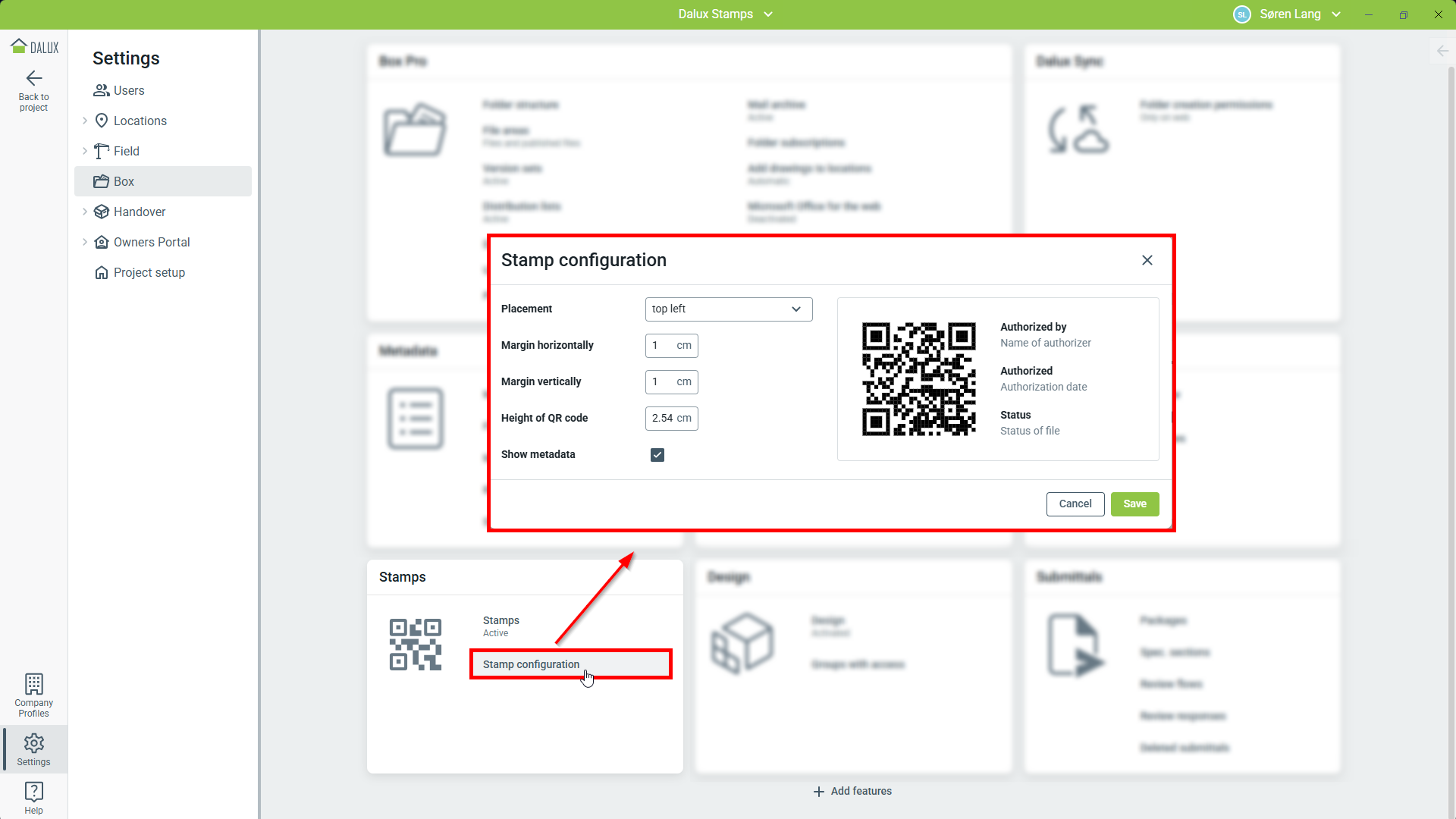

Chcete-li nakonfigurovat své razítko, přejděte na: Nastavení
Box
'Razítka'
'Konfigurace razítka'.
V konfiguraci můžete upravit umístění a okraj, které určují, kde na výkresu bude razítko umístěno. Okraj je vypočítán od vybraného rohu výkresu dovnitř, měřeno při nejbližším rohu razítka a metadat.
Výška QR kódu určuje velikost razítka na výkresu (včetně metadat), s pevně stanoveným poměrem výšky k šířce pro přesné umístění. Velmi dlouhé názvy nebo stavy mohou být zkráceny.
Poznámka

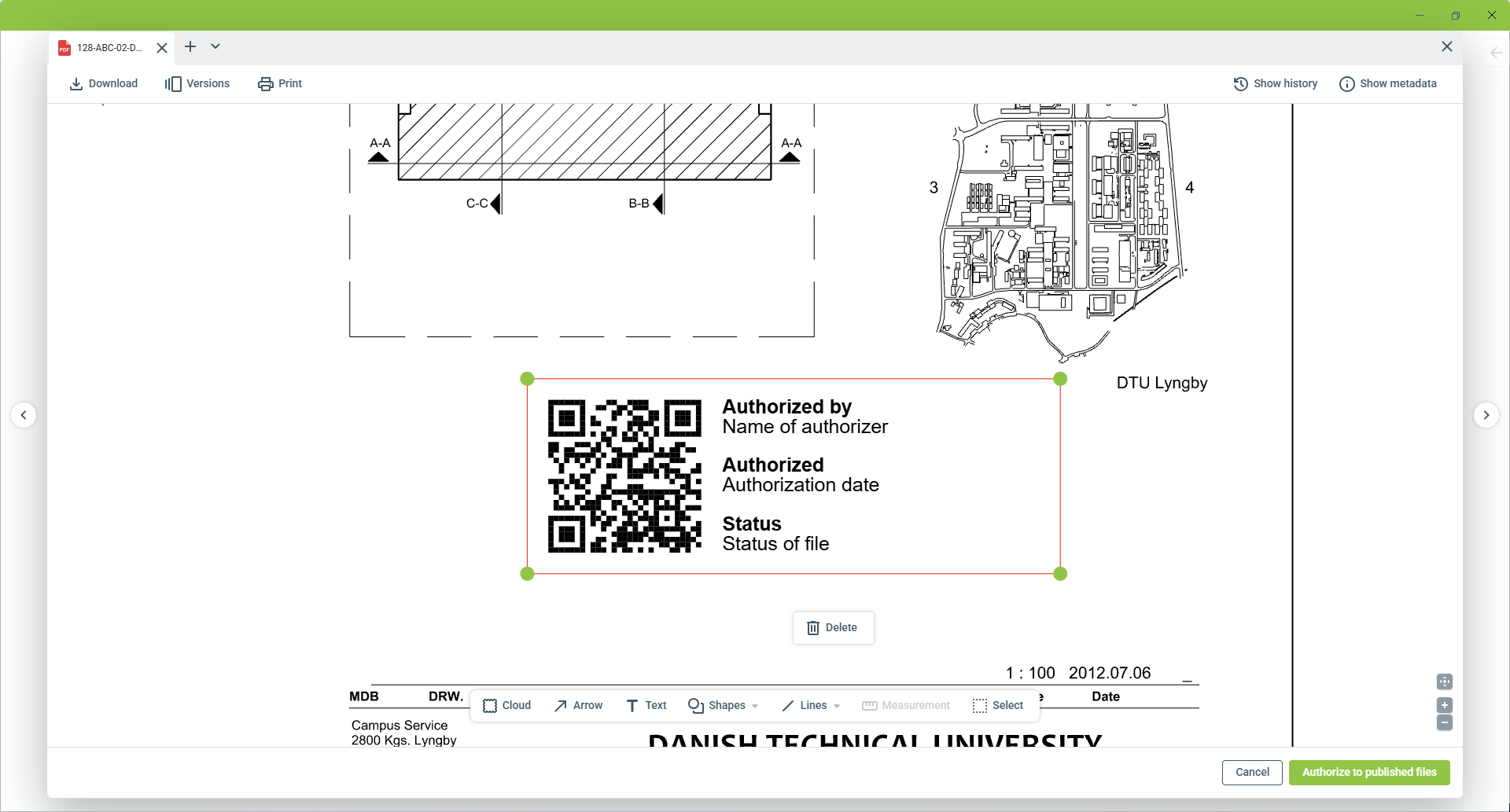

Razítko může být manuálně přesunuto, pokud je výkres manuálně autorizován, aby se zajistilo, že nepřekrývá žádné informace o výkresu.
Pomocí Zobrazit metadata je možné tyto informace zapnout nebo vypnout. Metadata budou zobrazena vedle QR kódu.
- Jméno publikujícího - Jméno osoby, která soubor autorizovala buď manuálně, nebo schválením souboru v posledním kroku toku souboru
- Datum autorizace - Čas a datum, kdy byl výkres autorizován. Časové razítko bude odrážet, kdy bylo kliknuto na tlačítko 'Schválit do publikovaných souborů'
- Stav souboru - Vybraný stav souboru při autorizaci. Bude zobrazeno pouze, pokud projekt má aktivované Nastavení stavu. Více informací o Stavu si můžete přečíst v tomto článku: Metadata stavu pro soubory
Doporučujeme vytvořit specifické místo pro razítko buď kolem nebo uvnitř rozpisky. To pomůže udržet konzistentní umístění a usnadní uživatelům nalezení razítka.
Pokud se chcete dozvědět více o používání Razítek, přečtěte si tento článek: Jak používat Razítka.
