Tento článek popisuje, jak používat funkci razítek v Box Pro.
Funkce razítek usnadňuje přidávání razítek do vašich výkresů při jejich publikaci. Razítko přidává QR kód a podrobnosti o schvalovateli, datu schválení a stavu výkresu. Můžete také přidat změny, které budou přidány do publikovaného výkresu.
Naskenováním QR kód pak může být zkontrolováno, zda je výkres nejnovější verzí, nebo zda je k dispozici novější verze v Dalux.
Razítka mohou být přidána na výkresy, když je soubor manuálně schválen nebo pokud je výkres schválen jako součást toku souborů.
Použití razítek s manuálním schválením
Uživatelská oprávnění
Uživatelé s oprávněním schvalovat výkresy do publikovaných souborů (například Správci Boxu, prostřednictvím jejich uživatelské skupiny nebo jako součást jejich role v toku souborů) mohou umístit razítko na výkres.
Již publikované soubory je třeba znovu publikovat, aby se přidaly nebo změnily razítka a změny.
Výkresy lze ručně autorizovat z příslušné složky Boxu kde jsou uloženy nebo z položky Všechny soubory.

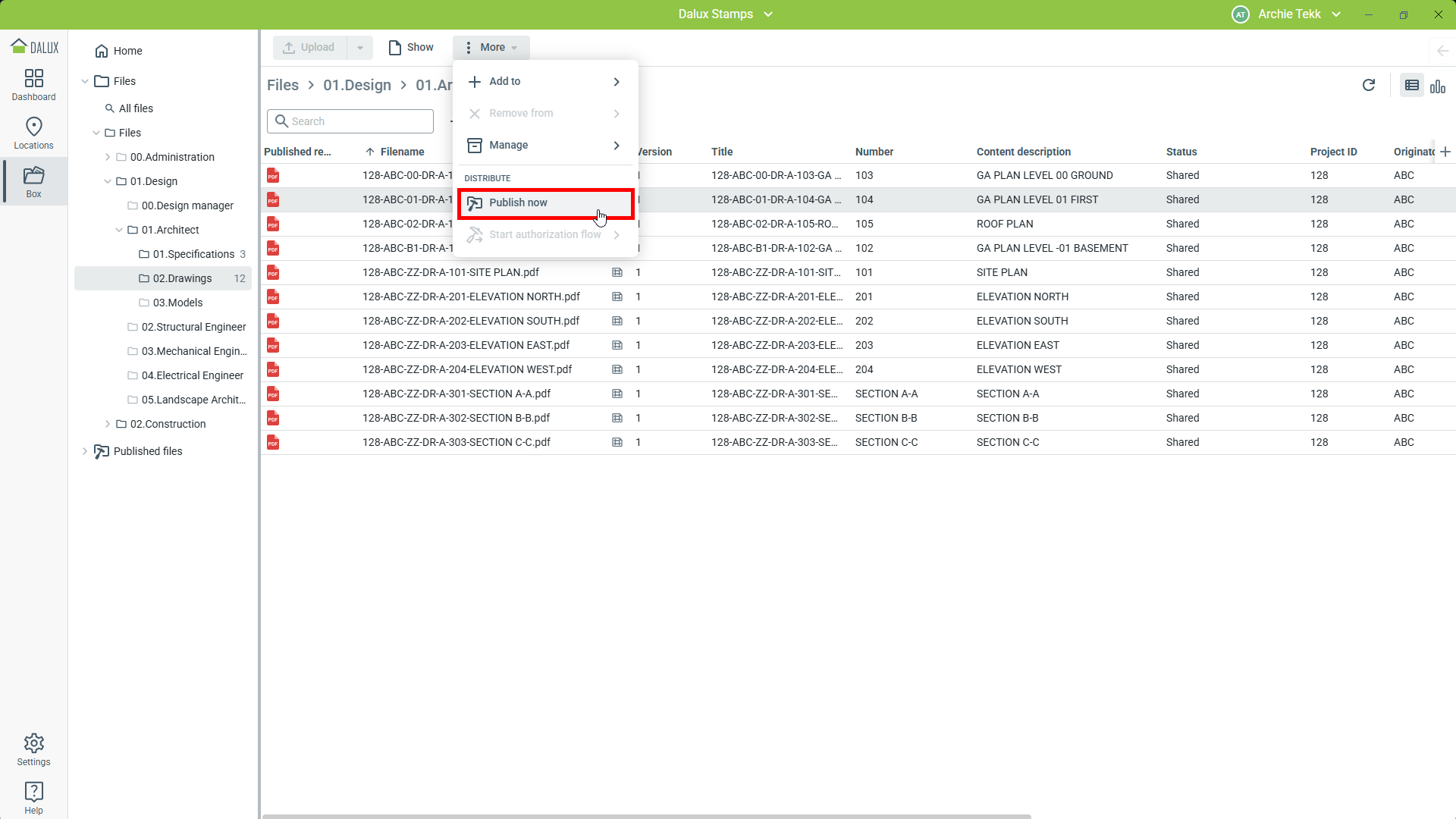

Přejděte na Box
Soubory
Najděte soubor(y), které chcete autorizovat
Více
Publikovat nyní.
Tipy a triky
Doporučujeme pracovat s jedním výkresem najednou, abyste zajistili správné umístění razítka. Při publikaci více souborů najednou bude použito výchozí umístění QR kódu.
Vytvoření změn a umístění razítka
V novém okně můžete vytvořit změny a upravit umístění a velikost QR kódu.
Technické informace
Změny a razítka budou trvale zabudovány do výkresu a mohou být odstraněny nebo změněny pouze při publikaci nové verze.

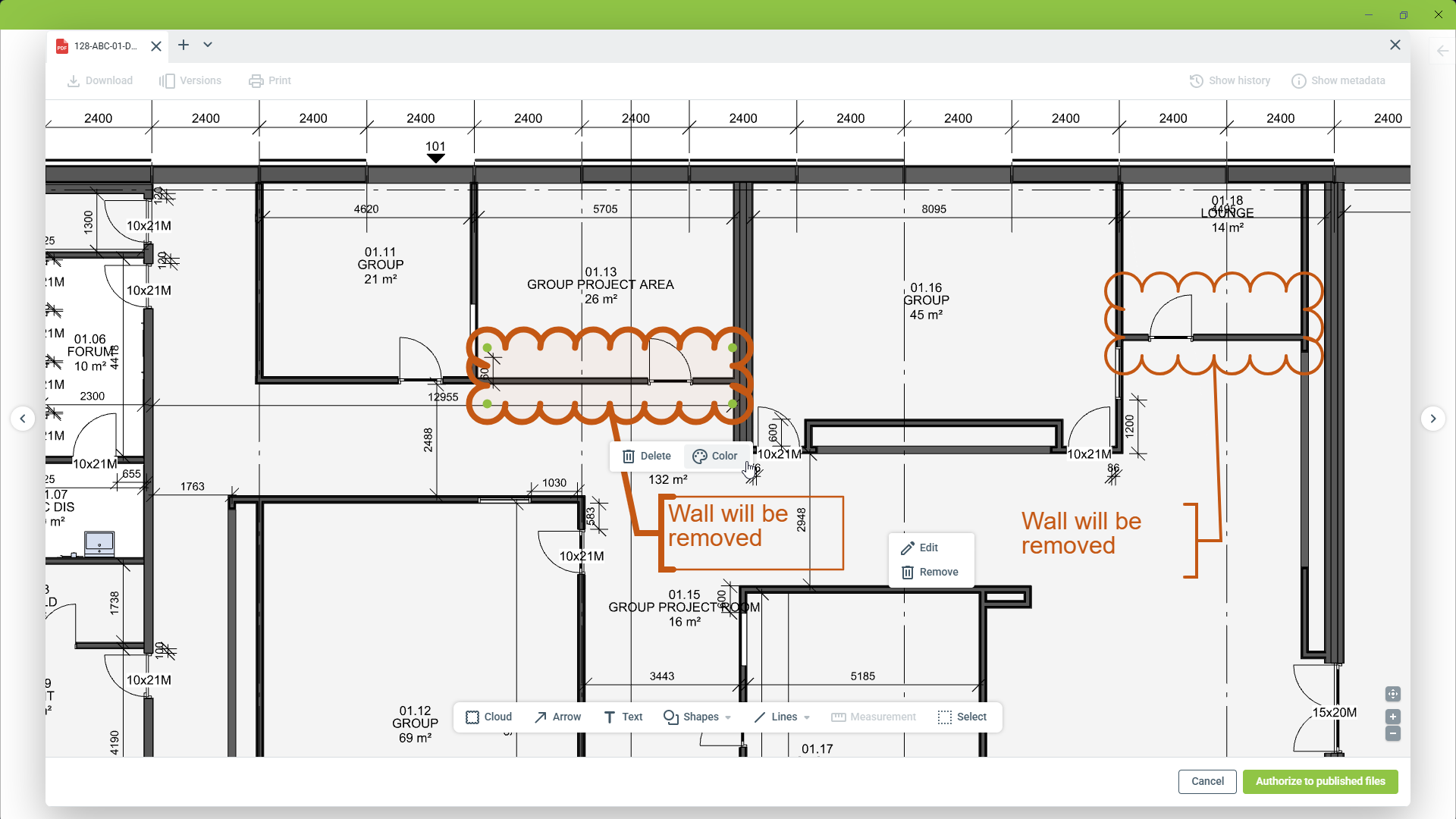

Nástrojová lišta ve spodní části výkresu nabízí různé změny, které lze přidat. Barvu jednotlivých změn lze změnit výběrem a kliknutím na Barva.

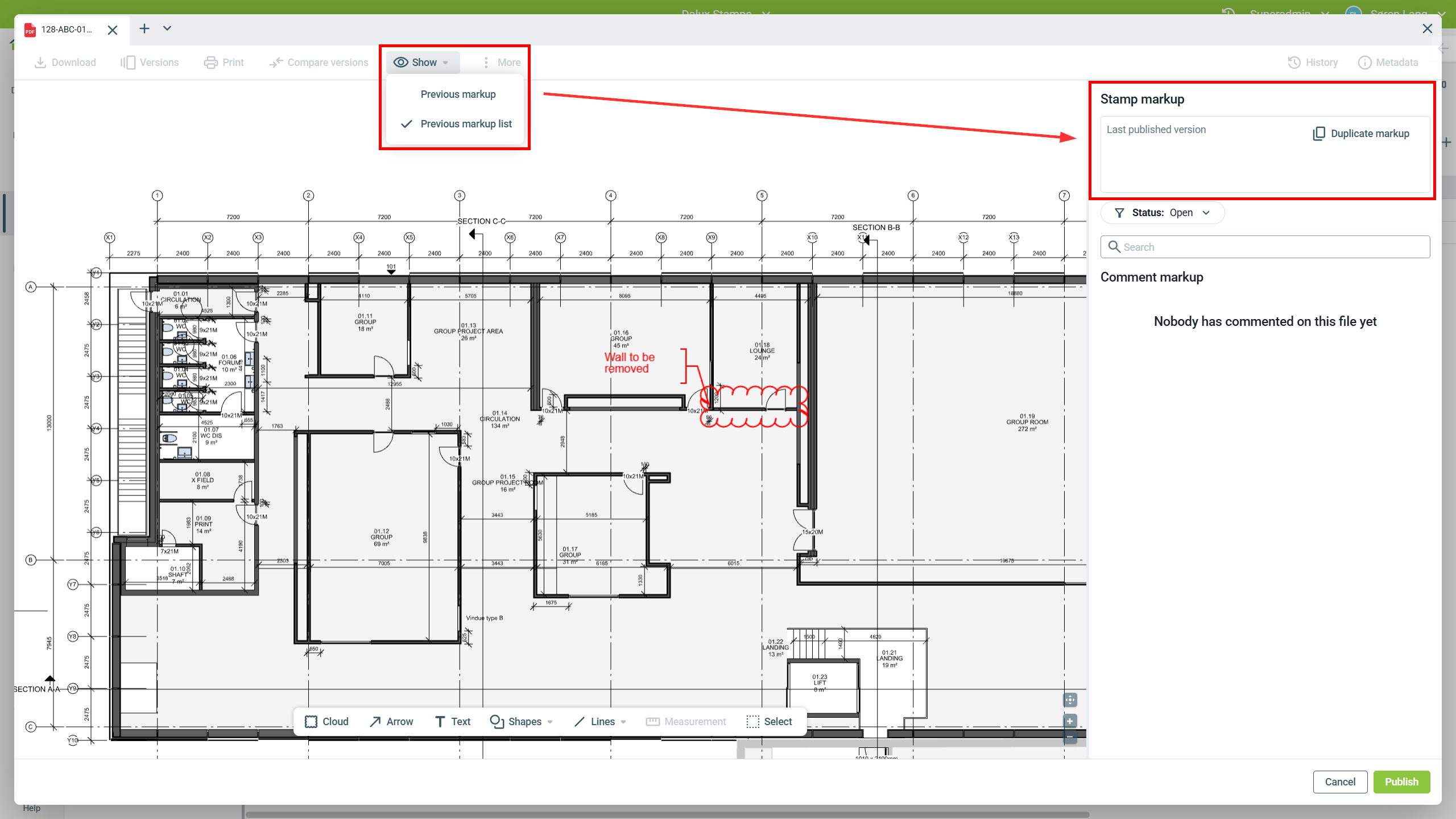

Máte možnost znovu použít změny z autorizace předchozí verze téhož souboru nebo použít komentář k tomuto souboru jako změnu.
Chcete-li to provést, klikněte na Zobrazit a otevřeno předchozí změny. Vyberte změnu na výkresu nebo ze seznamu a klikněte na
Duplikovat změnu. Změny můžete stále upravit před publikováním výkresu s razítkem a změnami.
Poznámka
Markupy z komentářů nebudou přidány do výkresu; zahrnuty budou pouze markupy vytvořené během procesu schválení.

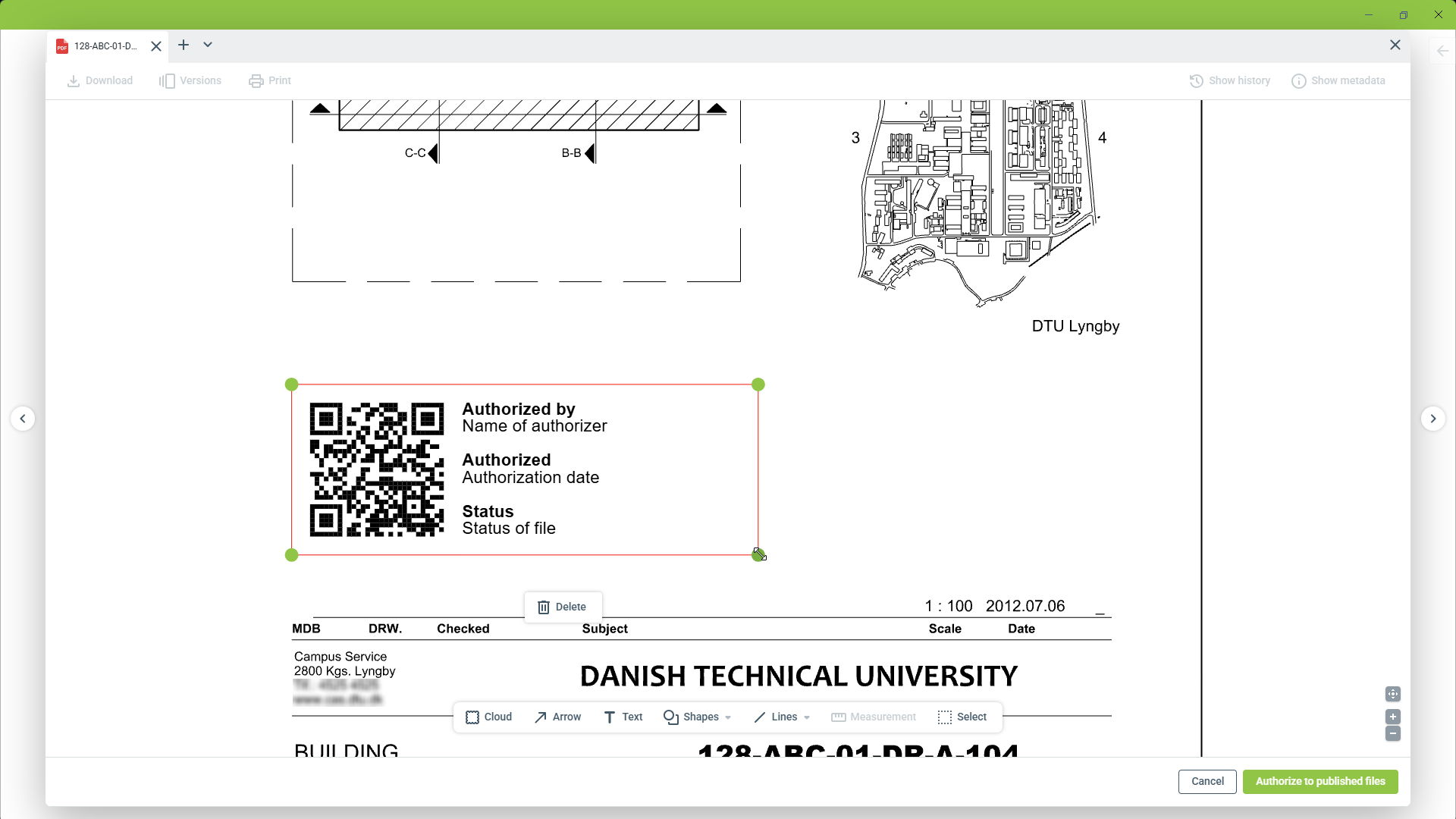

Razítko je umístěno podle nastavení projektu, ale můžete ho přesunout a změnit velikost podle vašich představ. Kliknutím na razítko a upravením jeho polohy podle potřeby. Pokud nechcete přidat razítko, lze jej odebrat kliknutím na Odebrat.
Publikování výkresu

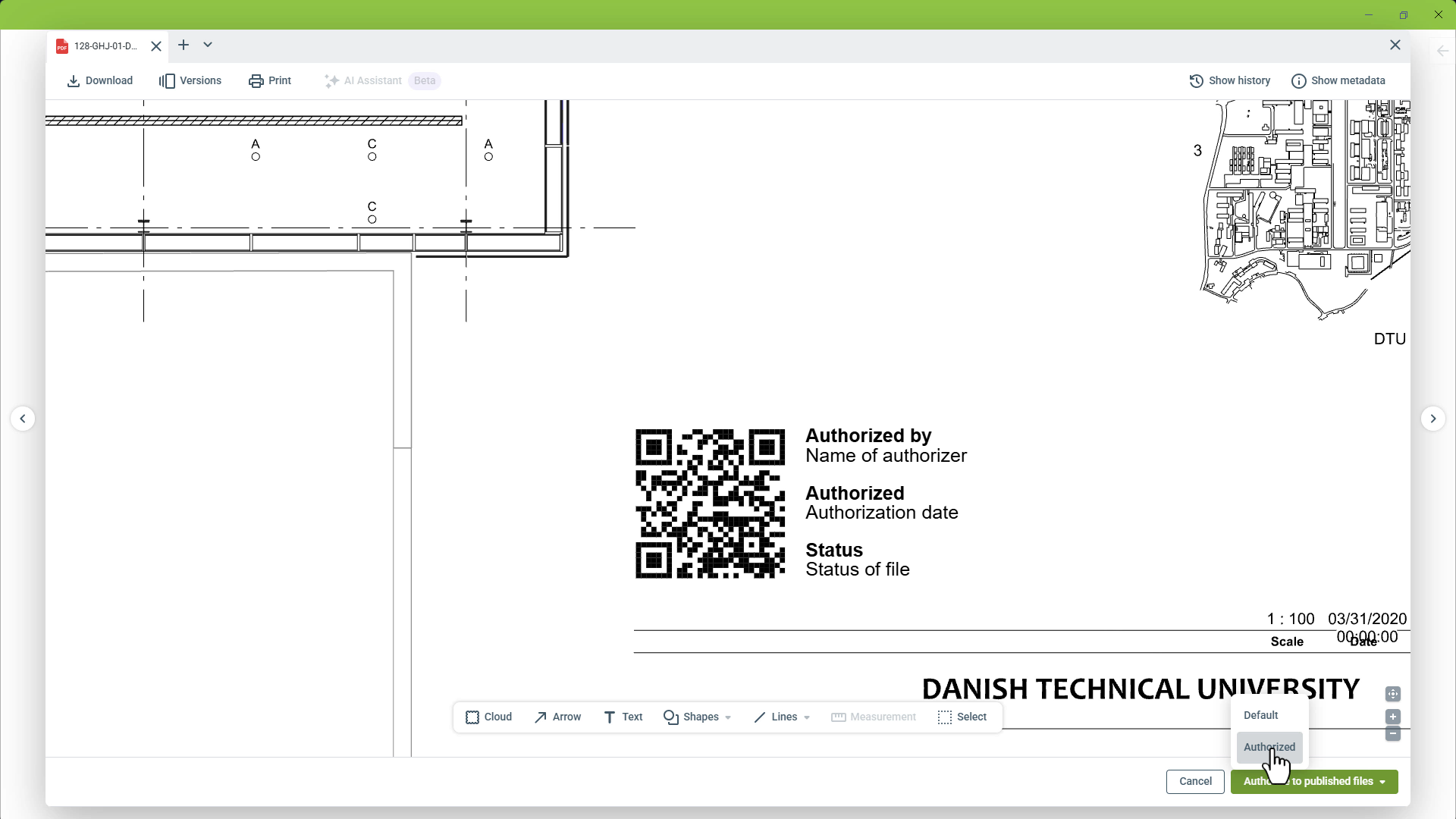

Po dokončení markupů a umístění razítka, může být výkres schválen kliknutím na 'Publikovat'. V závislosti na nastavení projektu možná budete muset také vybrat stav pro soubor. Vybraný stav bude přidán jako součást metadat razítka.

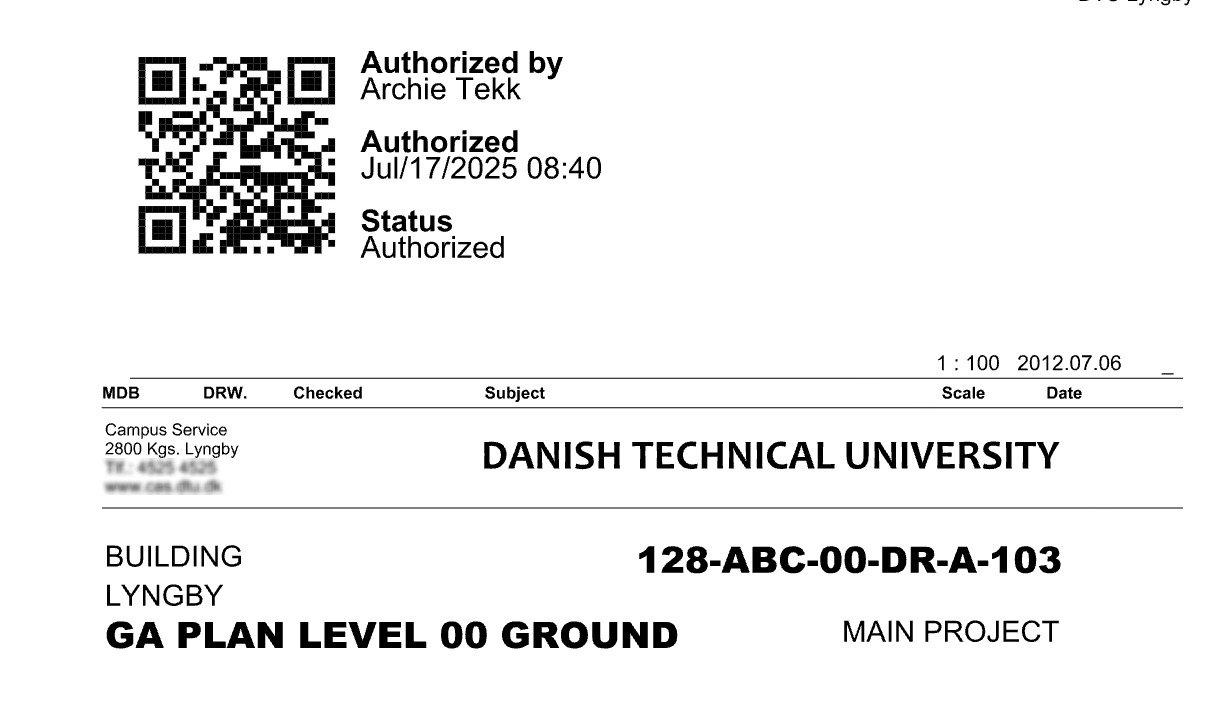

Po publikování souboru, markupy a razítko budou přidány do výkresu. Výkres může být nyní vytištěn a distribuován.
Na tomto snímku obrazovky je zobrazen fiktivní QR kód. Váš projekt vygeneruje jedinečný QR kód. Naskenování QR kódu informuje uživatele, zda je výkres nejnovější publikovanou verzí, nebo jestli je k dispozici novější verze v Dalux.
Použití razítek v autorizačním toku

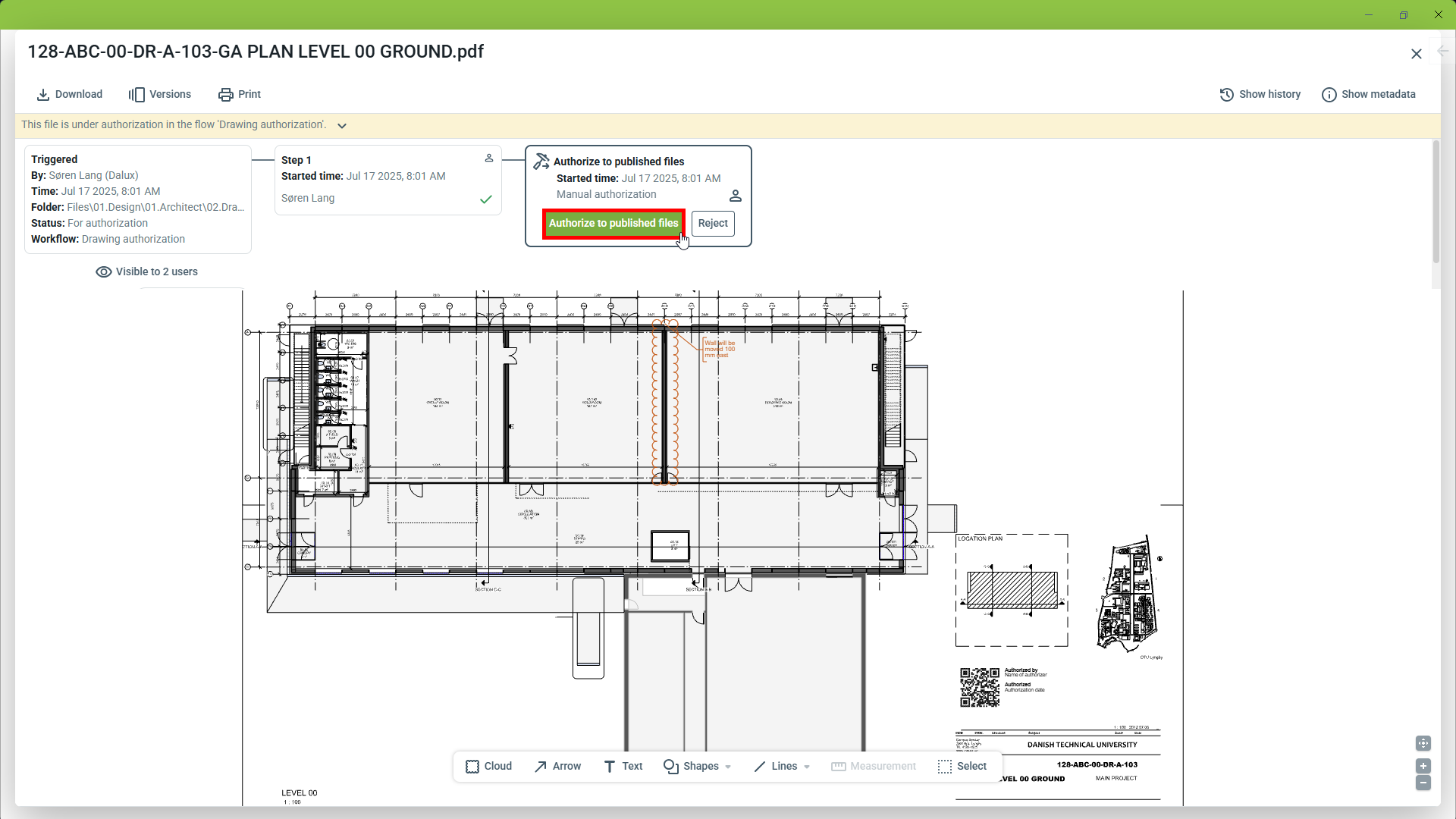

Razítka a markupy mohou být také vytvořeny a přidány, když soubor prochází tokem souborů pro publikování.
Technické informace
Razítka nebudou přidána na výkresy , pokud poslední krok toku souboru má automatické publikování. Je potřeba tam přiřadit uživatel nebo skupinu uživatelů zodpovědné za publikování a umístění razítka.
Proces je dále stejný jako je uvedeno výše v sekci Vytváření změn a umístění razítka.
Schválení výkresu
Po dokončení úprav, markupů a umístěním razítka, může být výkres schválen kliknutím na 'Publikovat'. V závislosti na nastavení projektu možná bude potřeba také vybrat stav pro soubor.

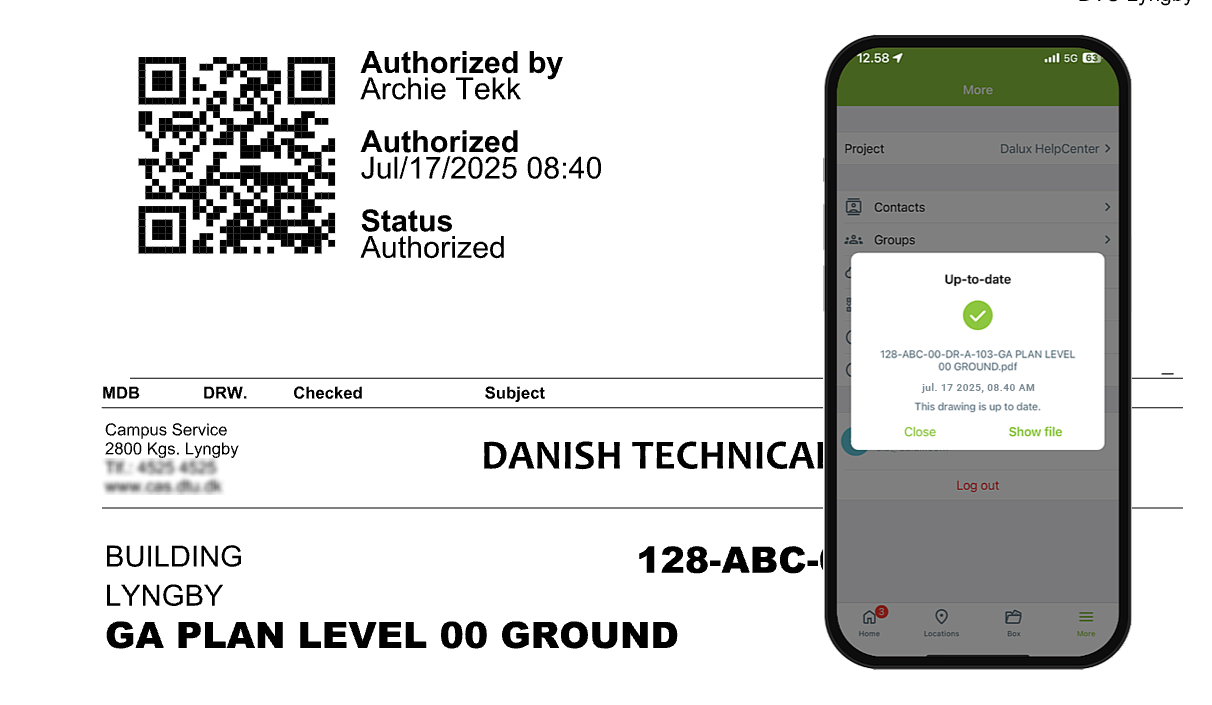

Když byl soubor publikován, markupy a razítko budou přiřazeny do výkresu. Výkres může být nyní vytištěn a distribuován. Na tomto snímku obrazovky je zobrazen fiktivní QR kód. Váš projekt vygeneruje jedinečný QR kód. Naskenováním QR kódu informuje uživatele, zda je výkres nejnovější publikovanou verzí, nebo jestli je k dispozici novější verze v Dalux.
Více informací
Pokud se chcete dozvědět více o nastavení Razítek, přečtěte si tento článek: Jak nastavit razítka.
