Tento článek popisuje, jak přidat a aktualizovat výkresy v projektech Dalux pomocí pouze modulu Field a Lokace. Pouze výkresy přidané do Lokací lze použít pro registrace ve Field, jako jsou úkoly a formuláře.
Více informací
Pokud máte také Box ve vašem projektu, přečtěte si tento článek: Aktualizace verzí výkresů a dokumentů.
Pokud váš projekt obsahuje 3D model, měli byste si přečíst tento článek: Jak nahrát IFC modely a 2D výkresy
Jak nahrát výkresy
Uživatelská oprávnění
Pouze Administrátoři projektu nebo uživatelé s oprávněním k úpravám modulu Lokace mohou vytvářet budovy a nahrávat výkresy. Více informací o skupinách uživatelů najdete v tomto článku: Jak nastavit skupiny uživatelů.

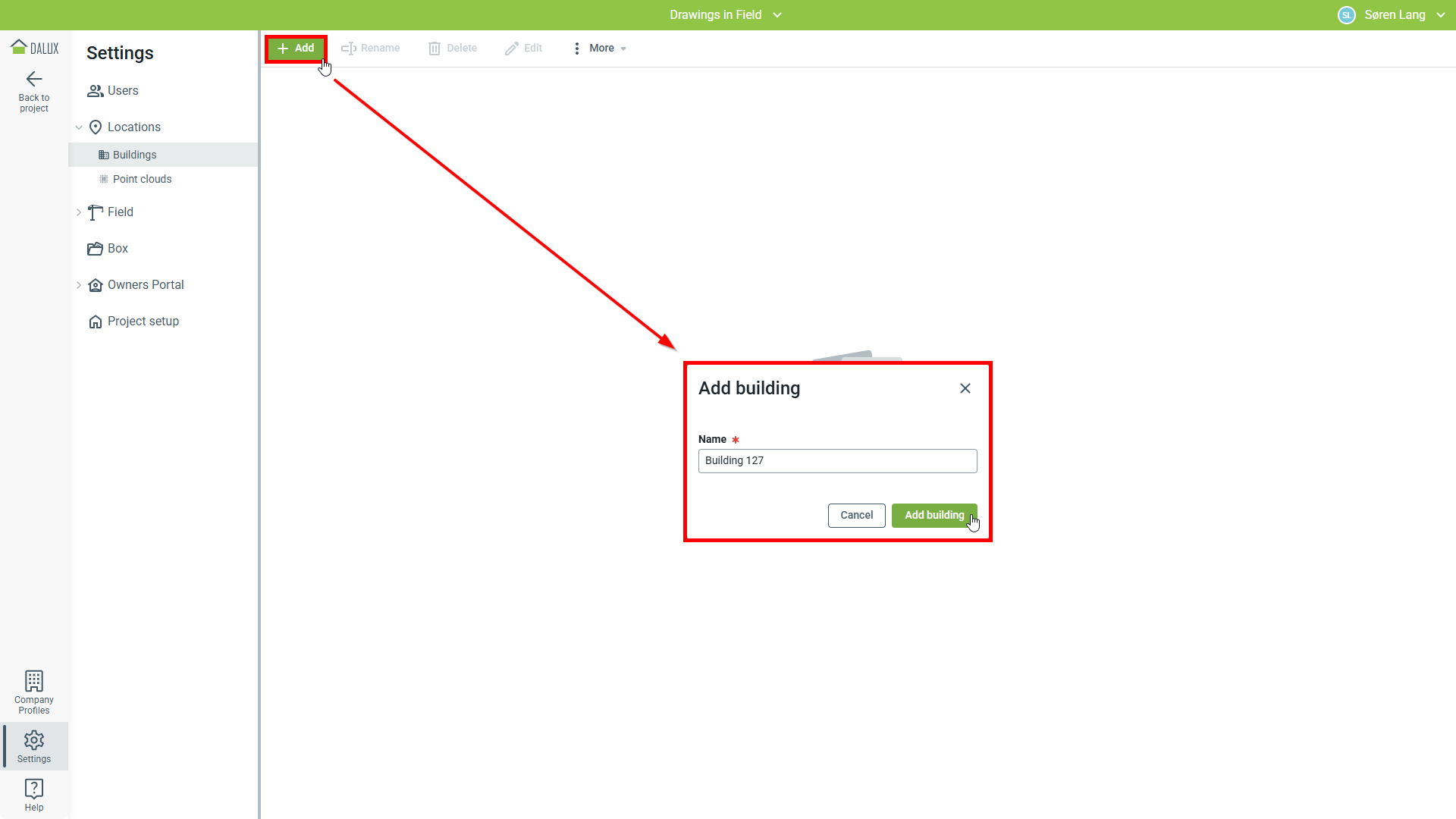

Před použitím výkresů v modulu Lokace a Field je musíte přidat do budovy. Začněte tím, že přejdete na:
Nastavení
Lokace
Budovy
Přidat.
Jakmile je budova vytvořena, můžete začít nahrávat vaše výkresy ze svého počítače.

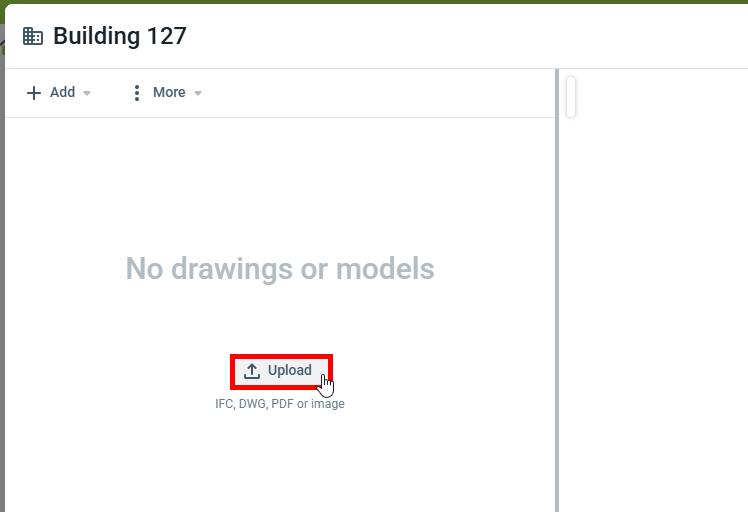

Klikněte Nahrát a najděte požadované výkresy.

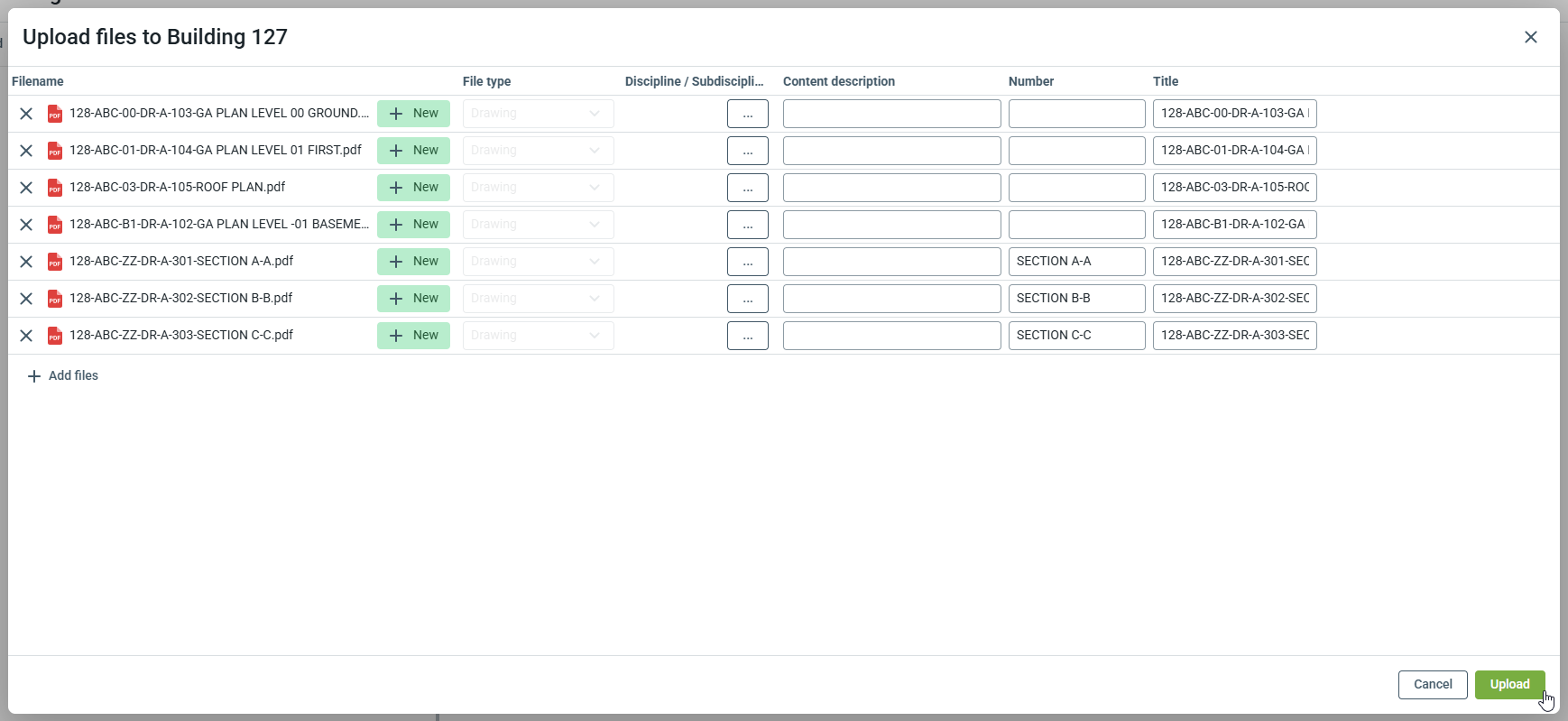

V nahrávacím dialogu můžete zobrazit soubory, které chcete nahrát, a přidat disciplíny, popisy obsahu nebo čísla výkresů pro hyperlinky.
Pole Pozice určuje název výkresu zobrazený uživatelům v modulu Lokace a Field, ale nemění jméno souboru. To vám umožňuje zjednodušit zobrazený název, usnadňující lidem najít správné výkresy na stavbě.
Tato nastavení lze později změnit.
Více o disciplínách se můžete dozvědět v tomto článku: Disciplíny a subdisciplíny
Více informací o hyperlincích si můžete přečíst v tomto článku: Hyperlinky na PDF výkresech
Poznámka
Když jsou výkresy zpracovány, budou k dispozici v modulu Lokace pro všechny uživatele projektu.
Doporučujeme nahrát výkresy do budovy pouze v případě, že jsou určeny pro registrace v modulu Field.
Přidané výkresy jsou nyní připravené k použití v modulu Lokace a
Field.
Jak přidat úrovně
Všechny výkresy budou nahrány bez úrovní. Pokud budova obsahuje více úrovní, doporučujeme přidat jednotlivé úrovně v Daluxu pro uspořádání vašich výkresů.

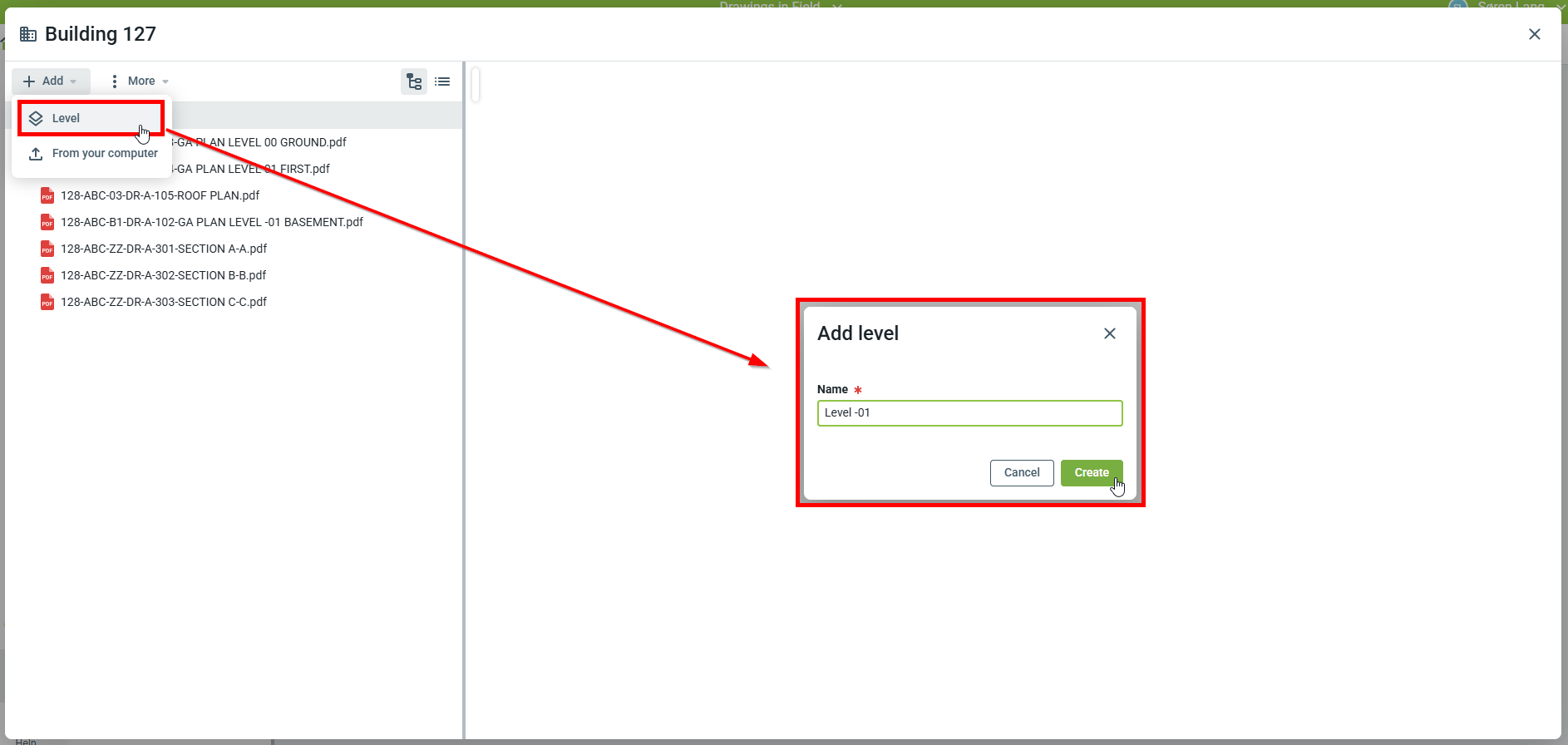

Chcete-li přidat úroveň, klikněte na Přidat
Úroveň
Zadejte název
'Vytvořit'
Úrovně by měly odpovídat úrovním v reálné budově. Jakmile jsou úrovně vytvořeny, potřebujete ještě namapovat výkresy.

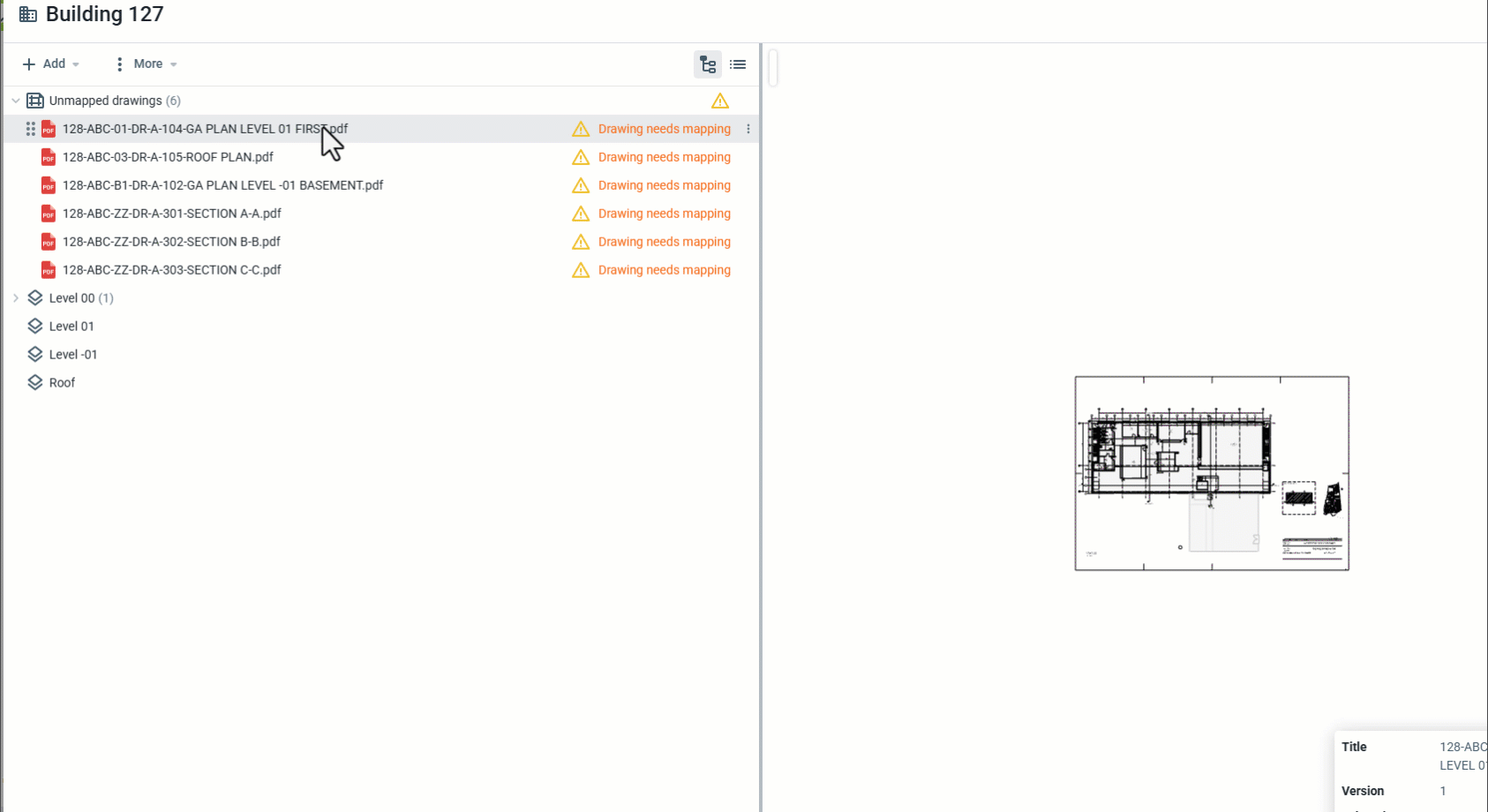

Pro mapování výkresů přetáhněte výkres na úroveň.
Poznámka
Při přidání úrovní se všechny nemapované výkresy objeví ve složce s názvem "Bez úrovně" v Lokacích. Můžete:
- Nechat výkresy jako nemapované výkresy
- Přejeďte myší nad nemapovaným výkresem a pak klikněte
Mapovat do 3D
Bez mapování
Oba způsoby budou pak v Lokacích vypadat stejně.

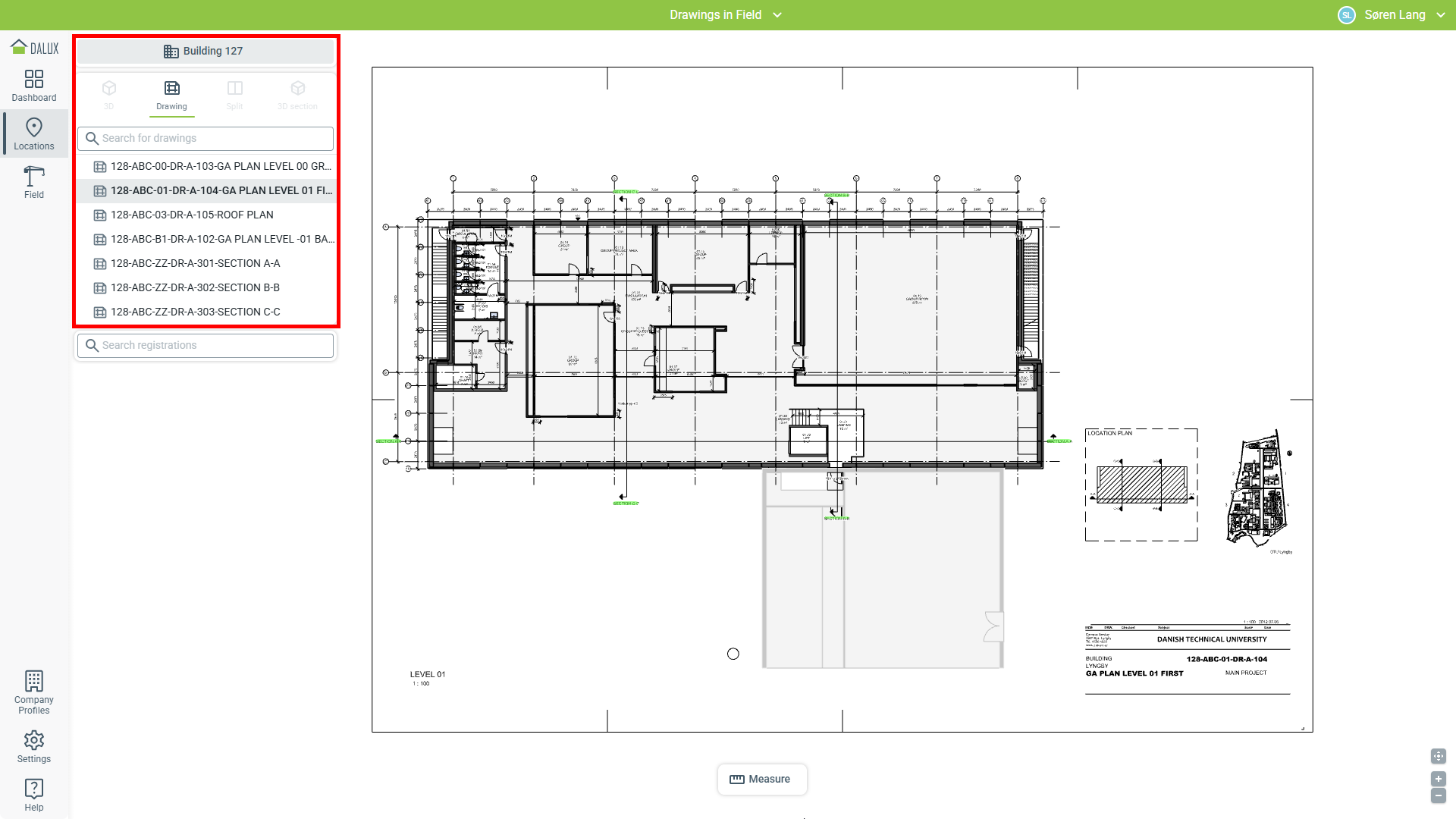

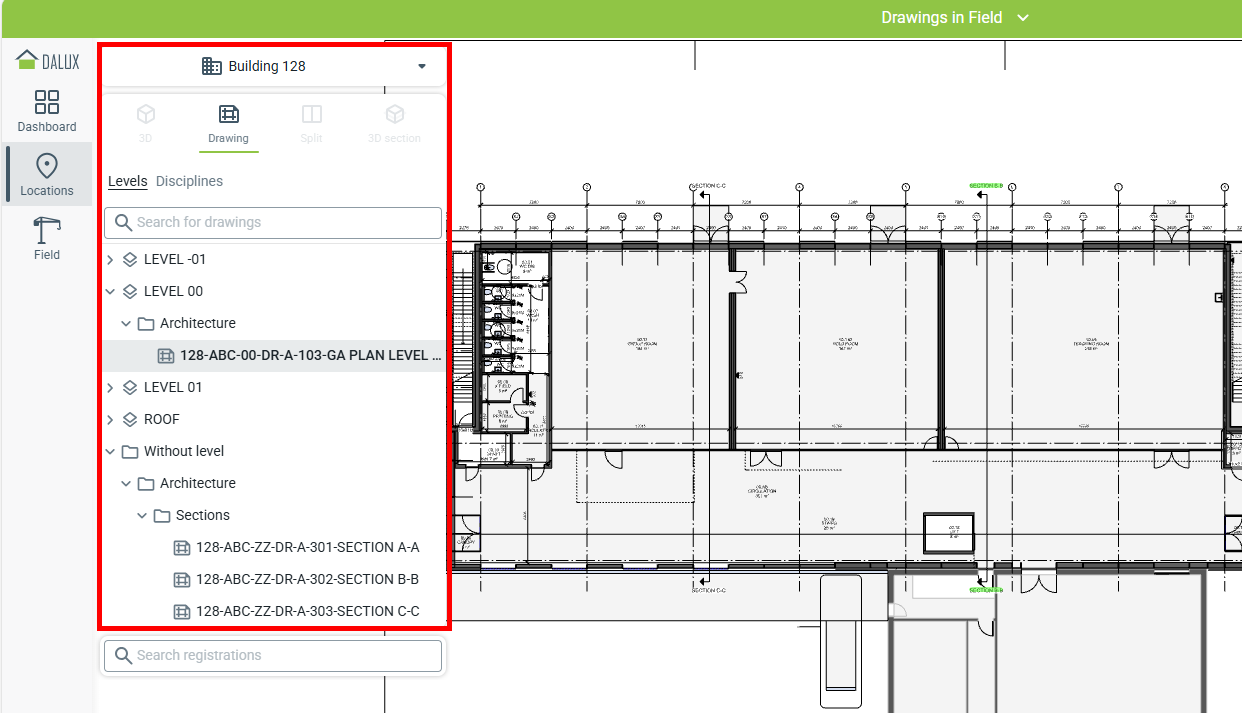

Když jsou výkresy přidány k úrovním a disciplínám, výsledek bude vypadat nějak takto v Lokacích.
Jak aktualizovat výkresy
Aktualizovat výkresy můžete nahráním nové verze do budovy.
Technické informace
Dokud je název souboru stejný, Dalux automaticky nahrává nový výkres jako novou verzi. Nejnovější verze bude vždy zobrazená v Lokacích.
Pokud nahrajete soubor s jiným názvem, bude považován za nový výkres. Podívejte se níže, jak změnit názvy souborů: Přejmenovat výkresy nebo změnit metadata

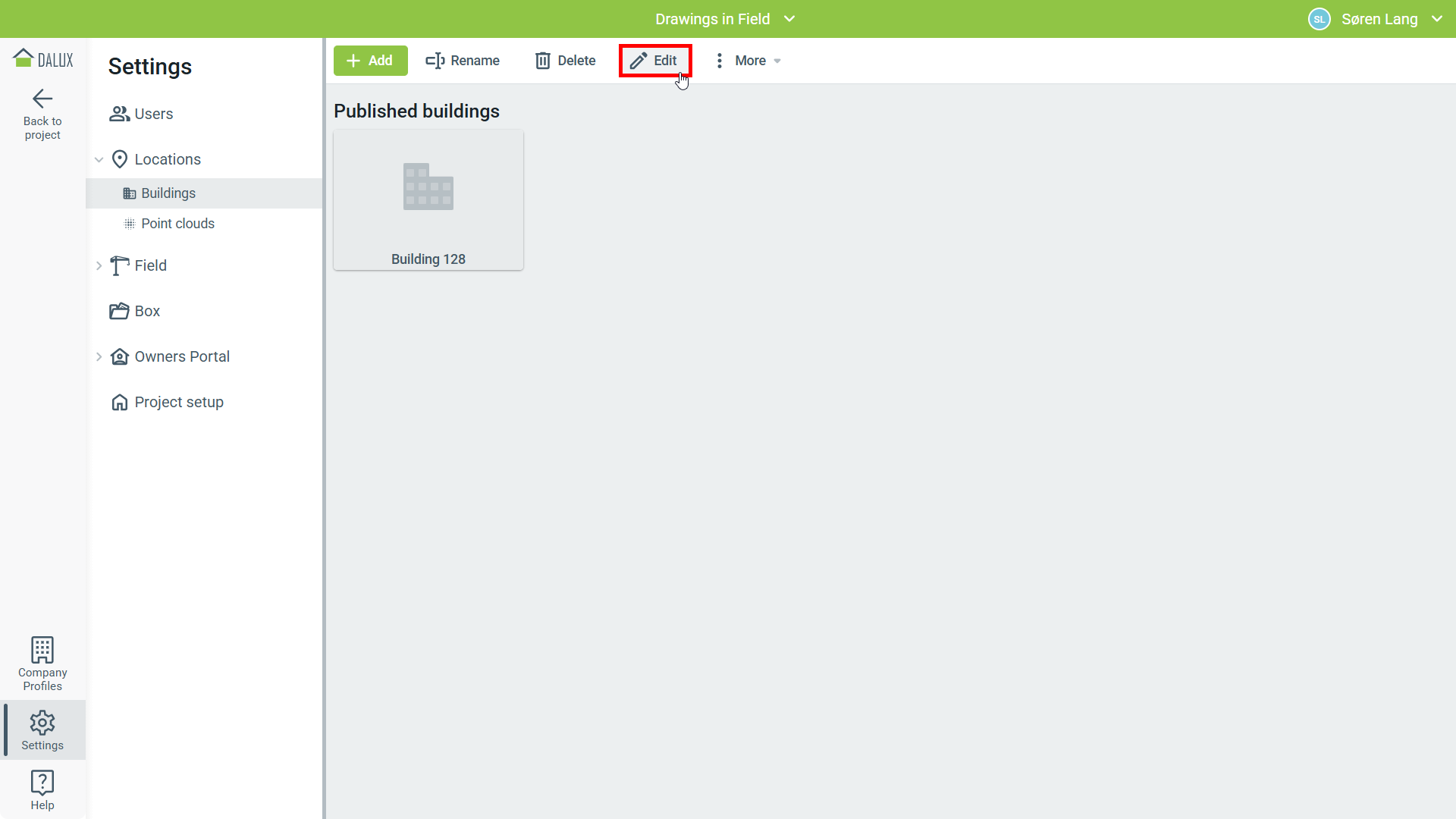

Začněte tím, že přejdete na:
Nastavení
Lokace
Budovy
Vyberte svou budovu
Upravit

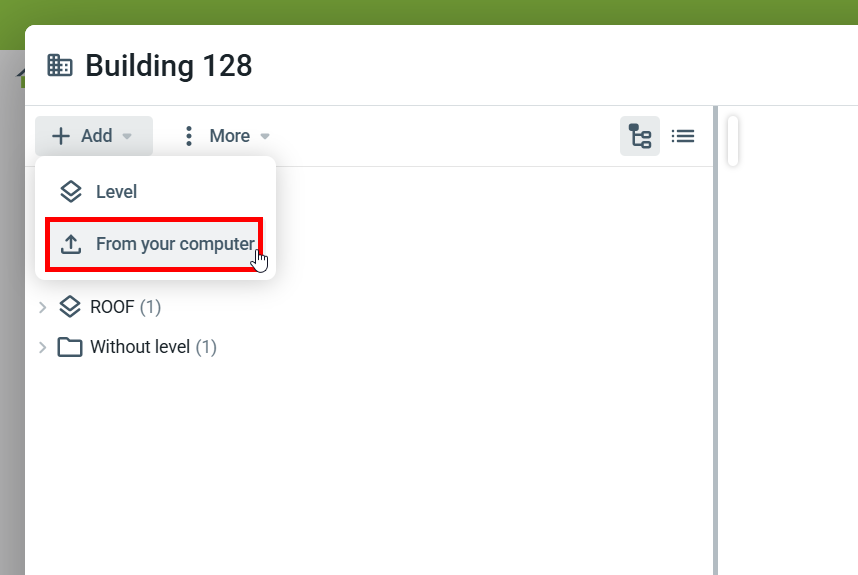

Poté můžete přidat aktualizovaný výkres přechodem na:
Přidat
Z vašeho počítače

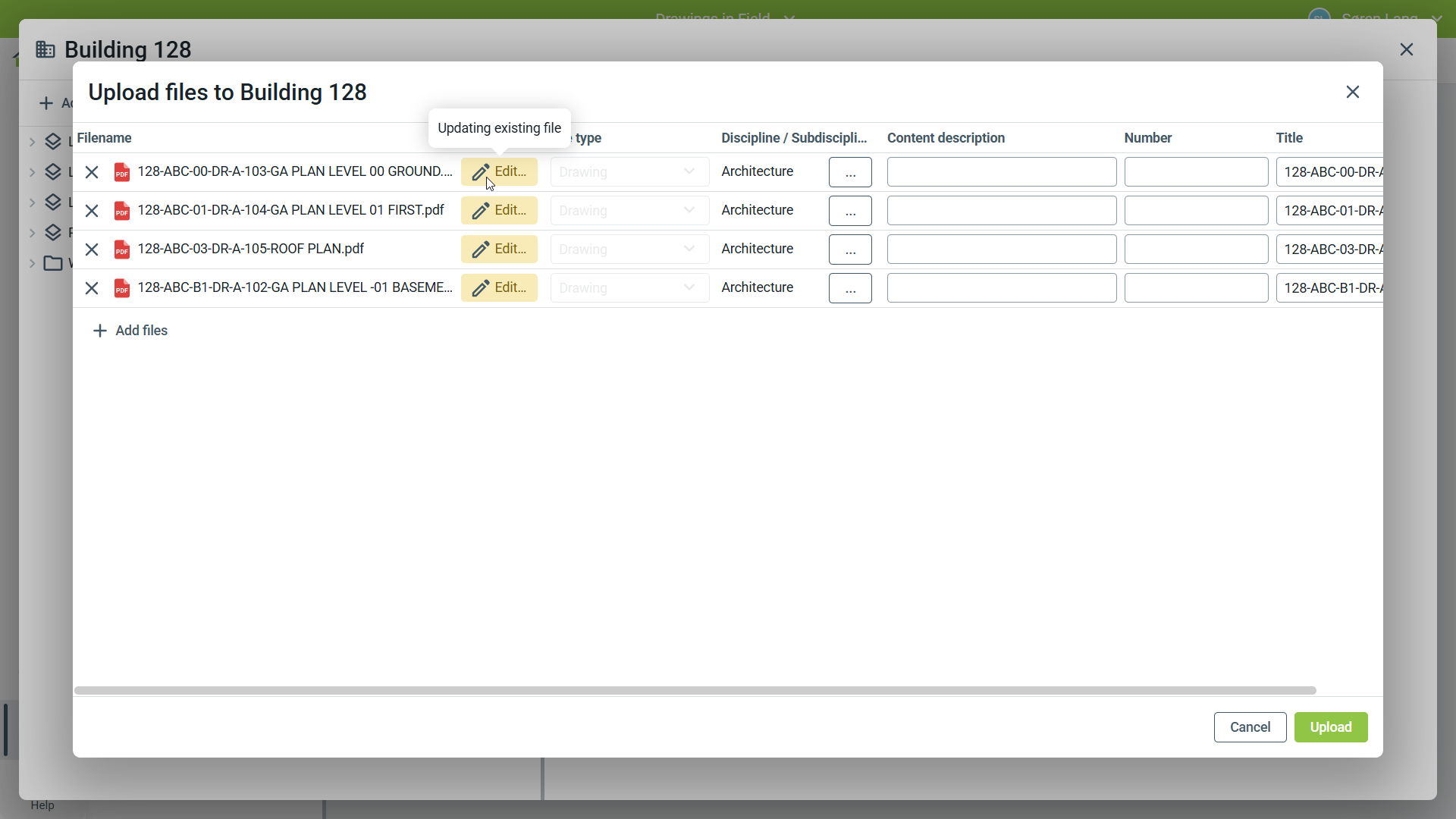

Okno nahrávání ukáže, že se nahrává nová verze existujícího výkresu. Mapování k úrovním a disciplínám zůstane stejné. Registrace provedené na výkrese také zůstanou ve stejných pozicích.
Technické informace
Ujistěte se, že aktualizovaný výkres je exportován s stejnými nastaveními jako originál. Například, pokud je výkres otočený nebo posunutý do jiné oblasti, registrace ve Field se s ním nepřesunou.
Jak výkresy přejmenovat nebo změnit metadata
Chcete-li změnit název souboru, musíte ručně nahrát novou verzi přímo do původní verze souboru.

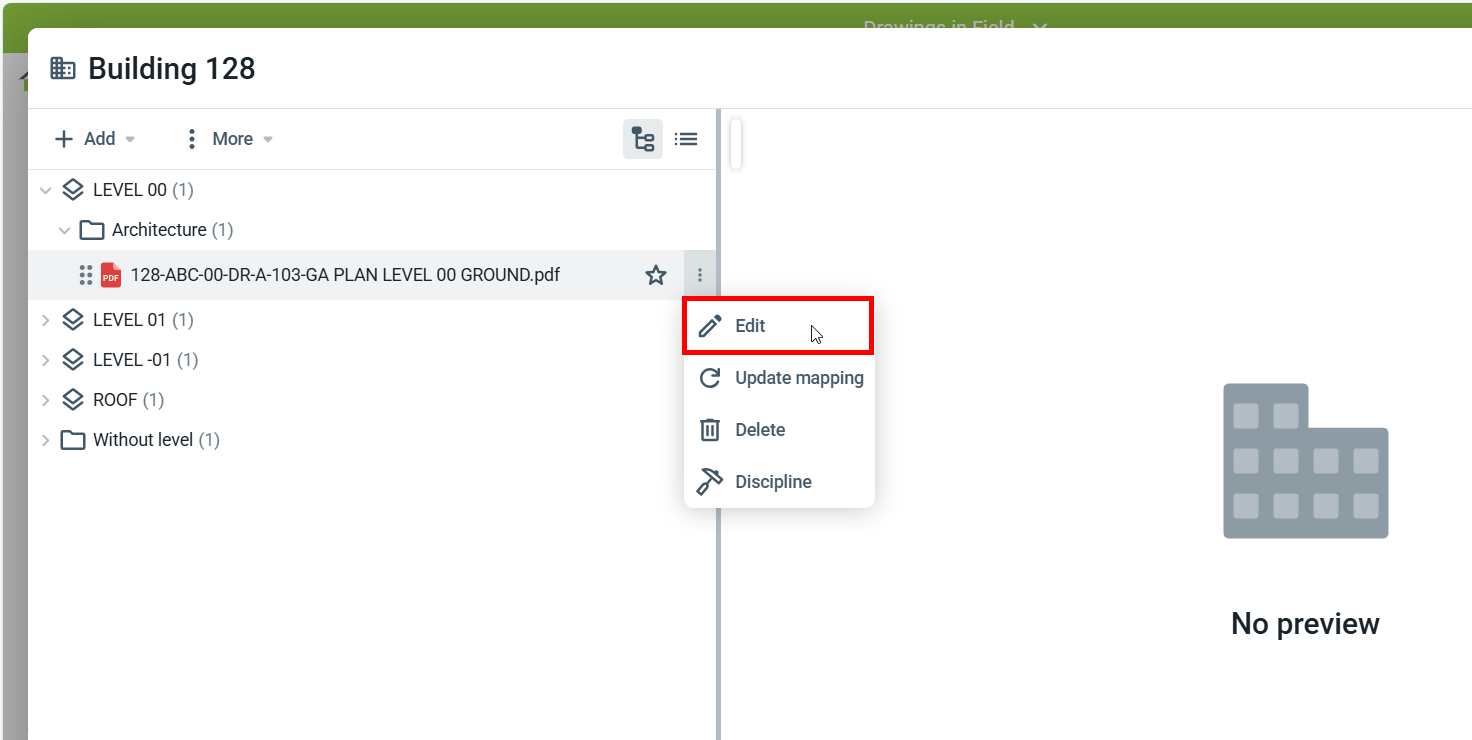

Chcete-li otevřít výkres, buď na něj dvakrát klikněte, nebo přejeďte nad ním myší a pak klikněte naUpravit
Výkres se otevře v novém okně. Odtud můžete také výkres stáhnout nebo vytisknout.
Poznámka
Pokud chcete změnit zobrazené jméno v Lokacích a Field, aktualizujte Pozice výkresu.

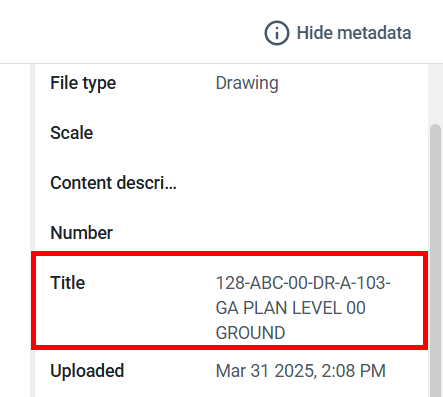

Metadata lze změnit v menu na pravé straně (Klikněte na Zobrazit metadata pro zobrazení menu).

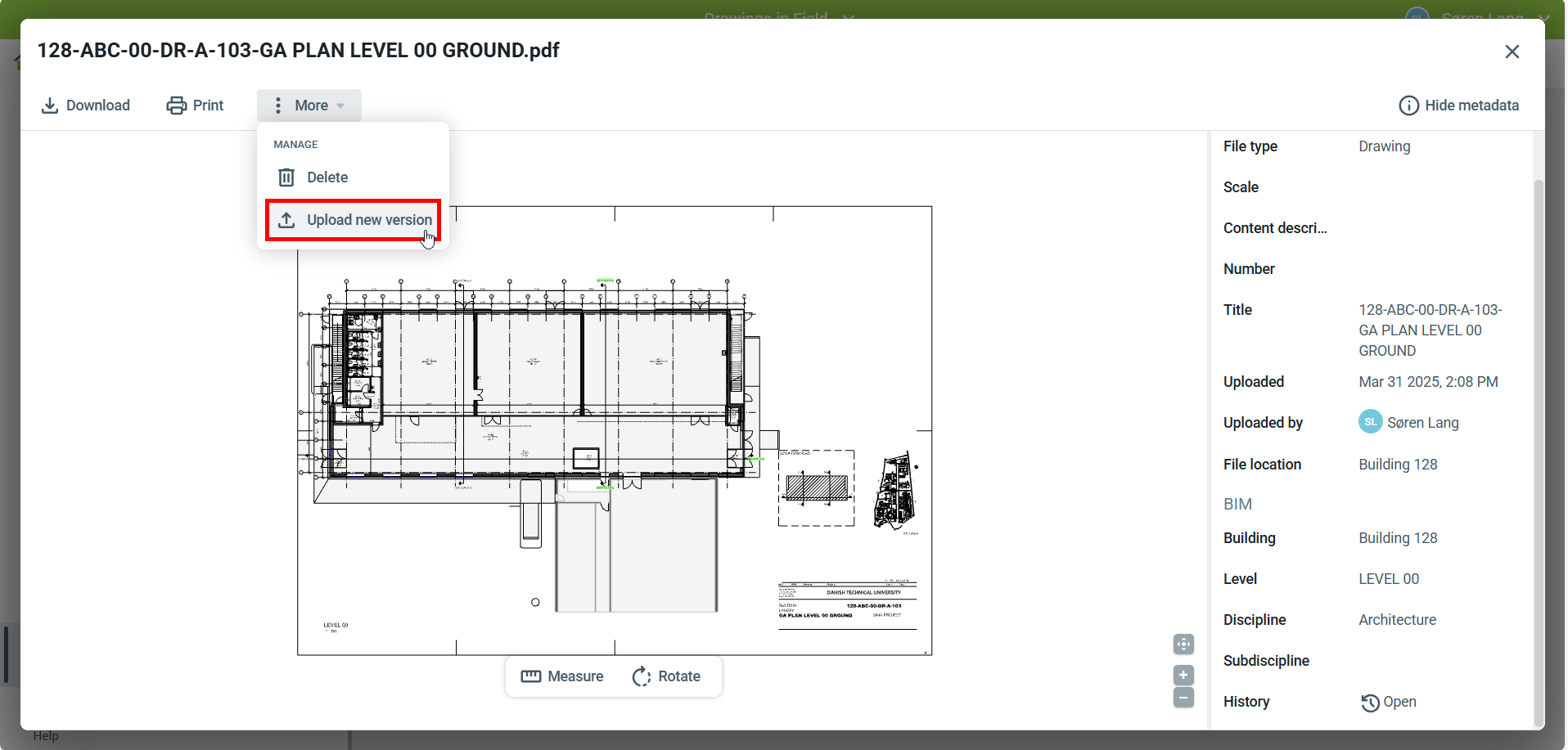

V nabídce Více můžete použít
Nahrát novou verzi k nahrání nové verze s jiným názvem souboru. Proces nahrávání je stejný. Mapování k úrovním a disciplínám zůstává také stejné. Registrace provedené na výkrese také zůstanou na výkrese.
