Jak zobrazit a porovnávat SiteWalks

Tento článek se zabývá tím, jak zobrazit, porovnat a exportovat záznamy SiteWalks.

SiteWalk vám umožňuje sbírat fotografie postupu výstavby projektu procházením stavby s 360° kamerou propojenou s Dalux mobilní aplikací.

SiteWalk můžete použít pro

• Rychlá a snadná vizuální dokumentace postupu výstavby nebo skutečného stavu
• Záznam fotografií 360°, integrovaná s funkcemi Dalux Field
• Porovnání různých časových záznamů nebo s modelem BIM

V tomto článku se dozvíte, jak zaznamenávat SiteWalks: Jak zaznamenat SiteWalk

Jak přistupovat k zaznamenaným SiteWalks


K nástroji SiteWalk můžete přistupovat buď v modulu Lokace nebo Field.

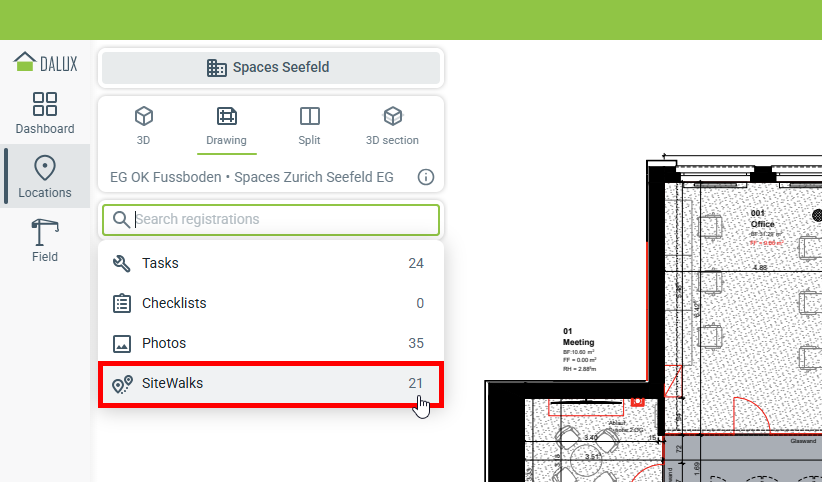

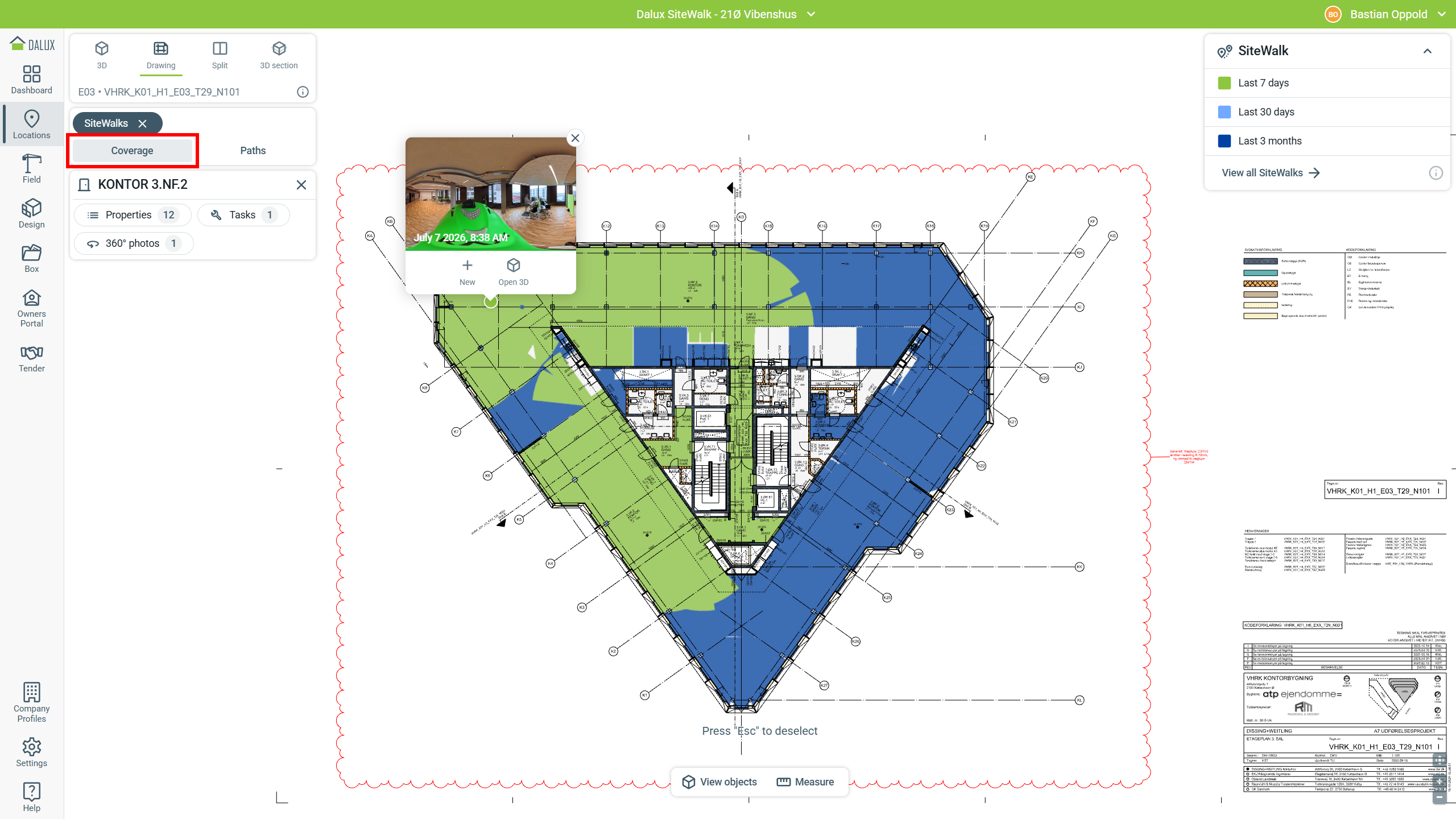

SiteWalks lze zobrazit na výkresech půdorysů s vizualizací cesty záznamu. Pro zobrazení přejděte do modulu Lokace a najděte půdorys, na kterém byly SiteWalky pořízeny.

V bočním menu můžete filtrovat SiteWalks.

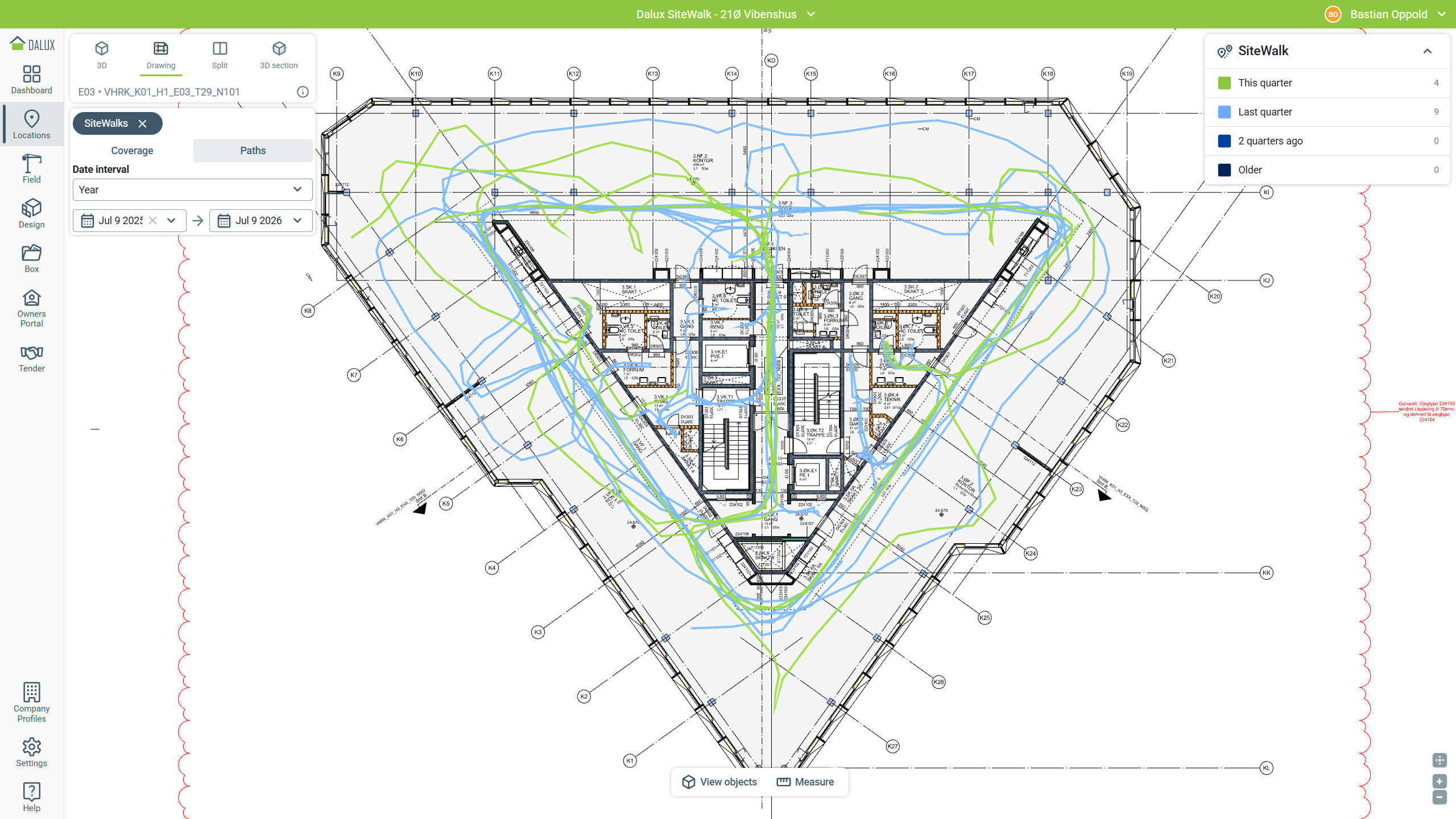

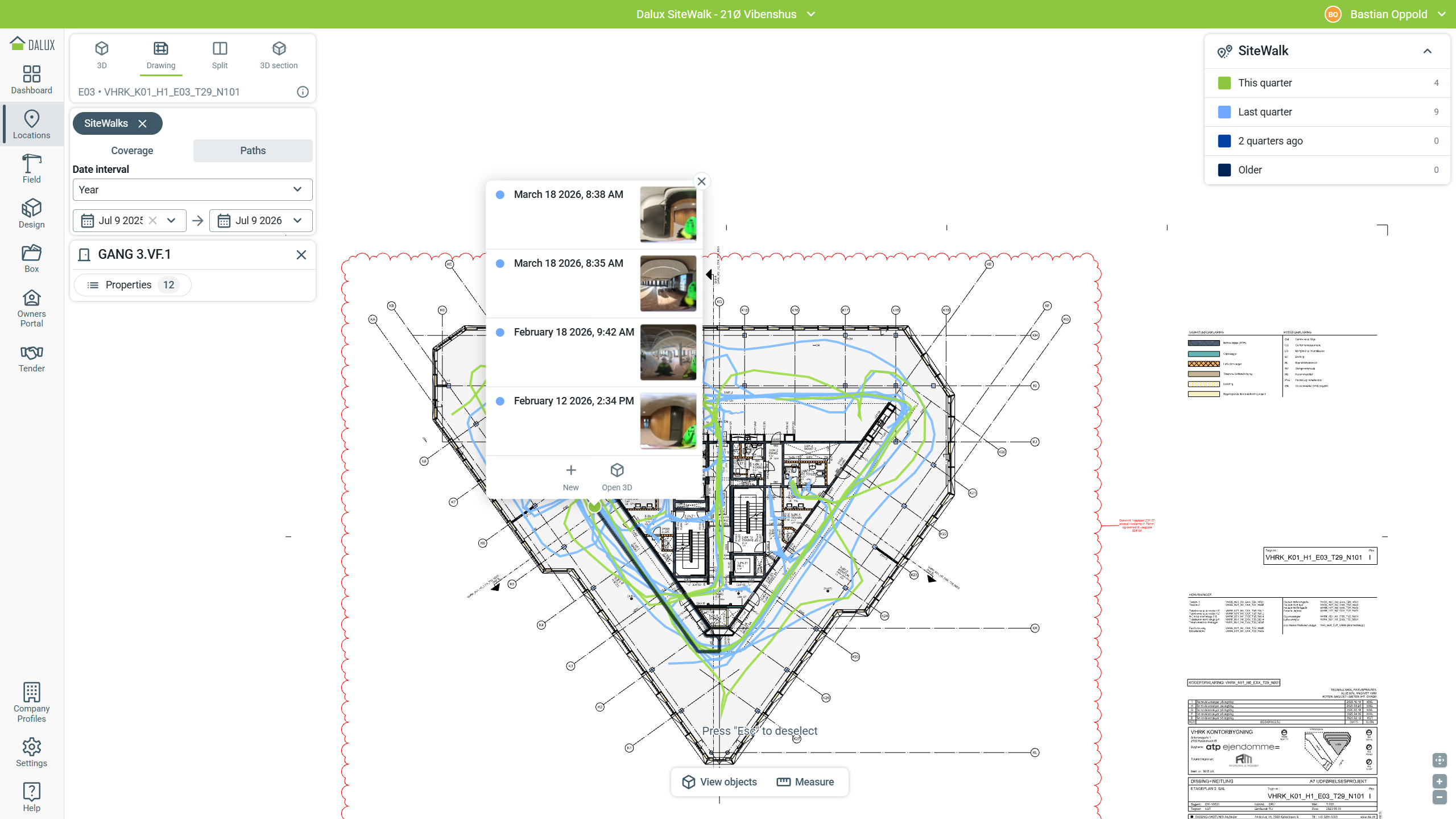

To zobrazí záznamy SiteWalk provedené na výkresu podlaží. Pomocí bočního menu můžete filtrovat zobrazené SiteWalky podle rozsahu data pořízení.

Barva trasy SiteWalku se změní podle vybraného časového filtru.

Kliknutím na trasu SiteWalku pak můžete zobrazit různá data. Pokud je na stejném místě více záznamů, nejnovější SiteWalks bude zobrazen nahoře.

 Kliknutím na náhled záznamu SiteWalku ho pak můžete otevřít.

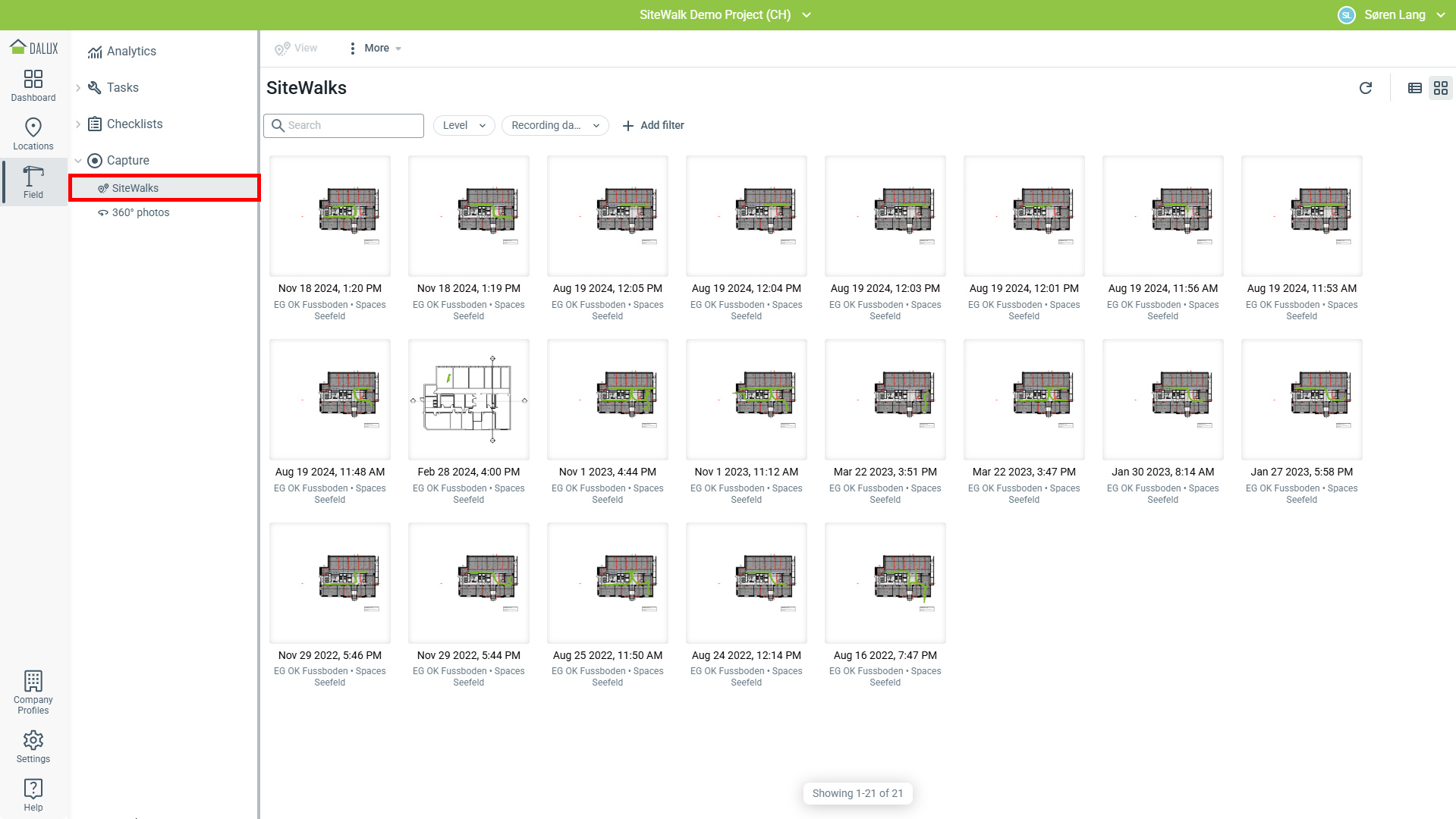

Pro přehled všech záznamů SiteWalků provedených v projektu přejděte do Field Záznam SiteWalks.

V tomto zobrazení můžete vidět všechny provedené záznamy SiteWalk. Zobrazení mřížky je seskupeno podle úrovně a zobrazí miniaturu výkresu půdorysu a cestu SiteWalk.

V případě potřeby můžete pomocí ikon / přepnout také na zobrazení seznamu a zpět.

SiteWalk můžete otevřít přímo dvojitým kliknutím na dlaždici nebo položku v seznamu. Tím se otevře individuální záznam SiteWalk.

Navigace a zobrazení v SiteWalks

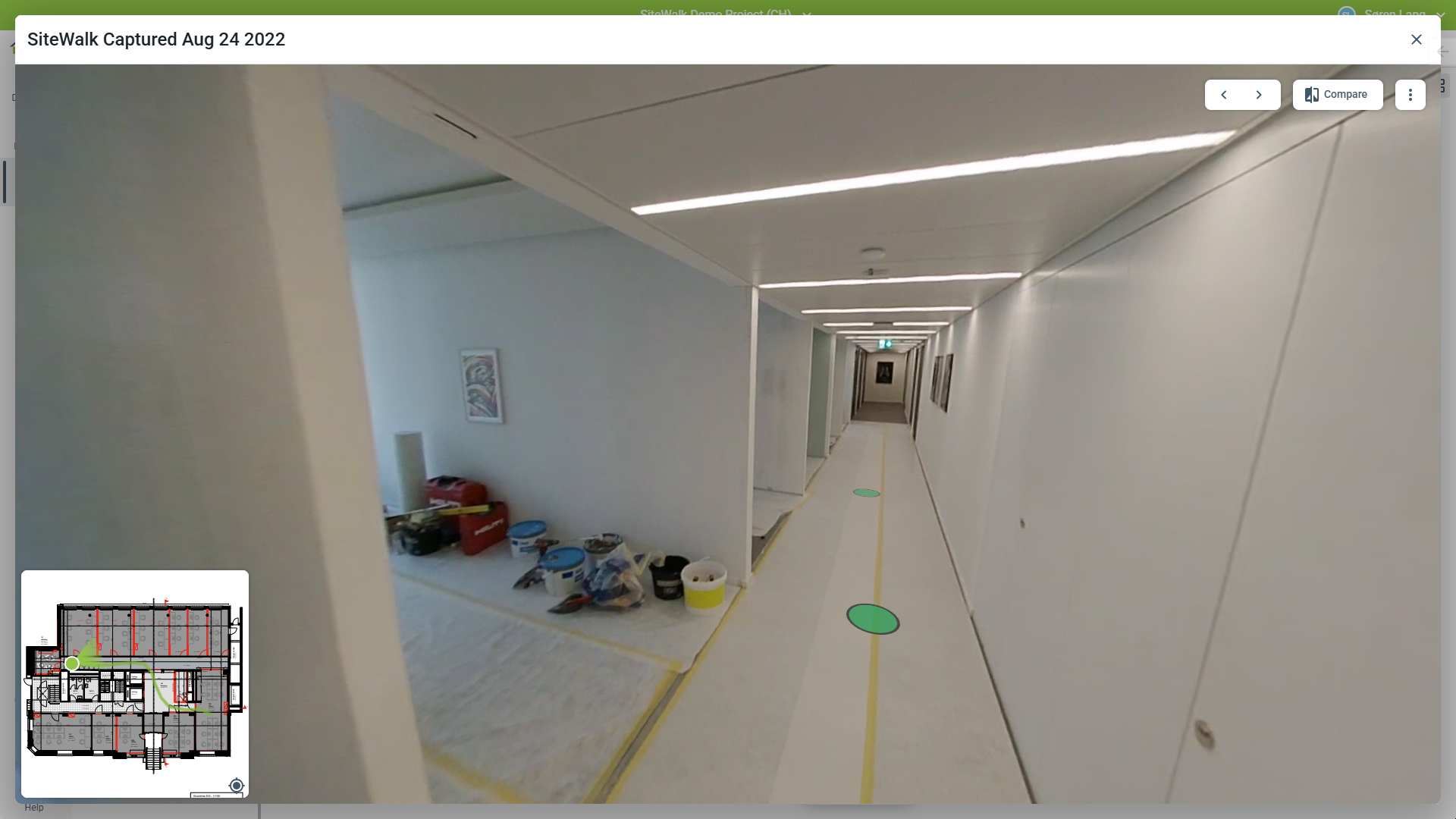

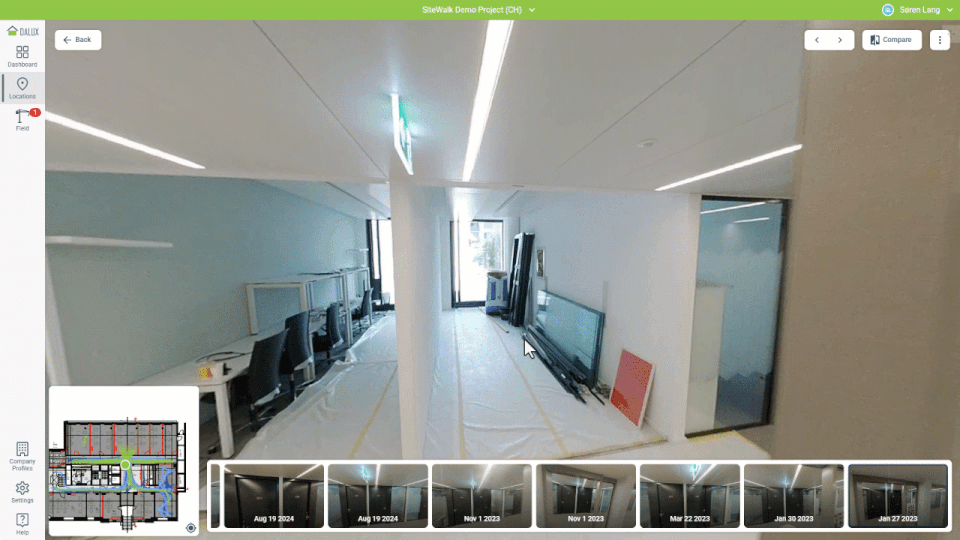

Při zobrazení SiteWalku klikněte a táhněte pro rozhlížení. K přiblížení a oddálení použijte prostřední tlačítko myši a klávesou mezerník obnovíte úroveň přiblížení.

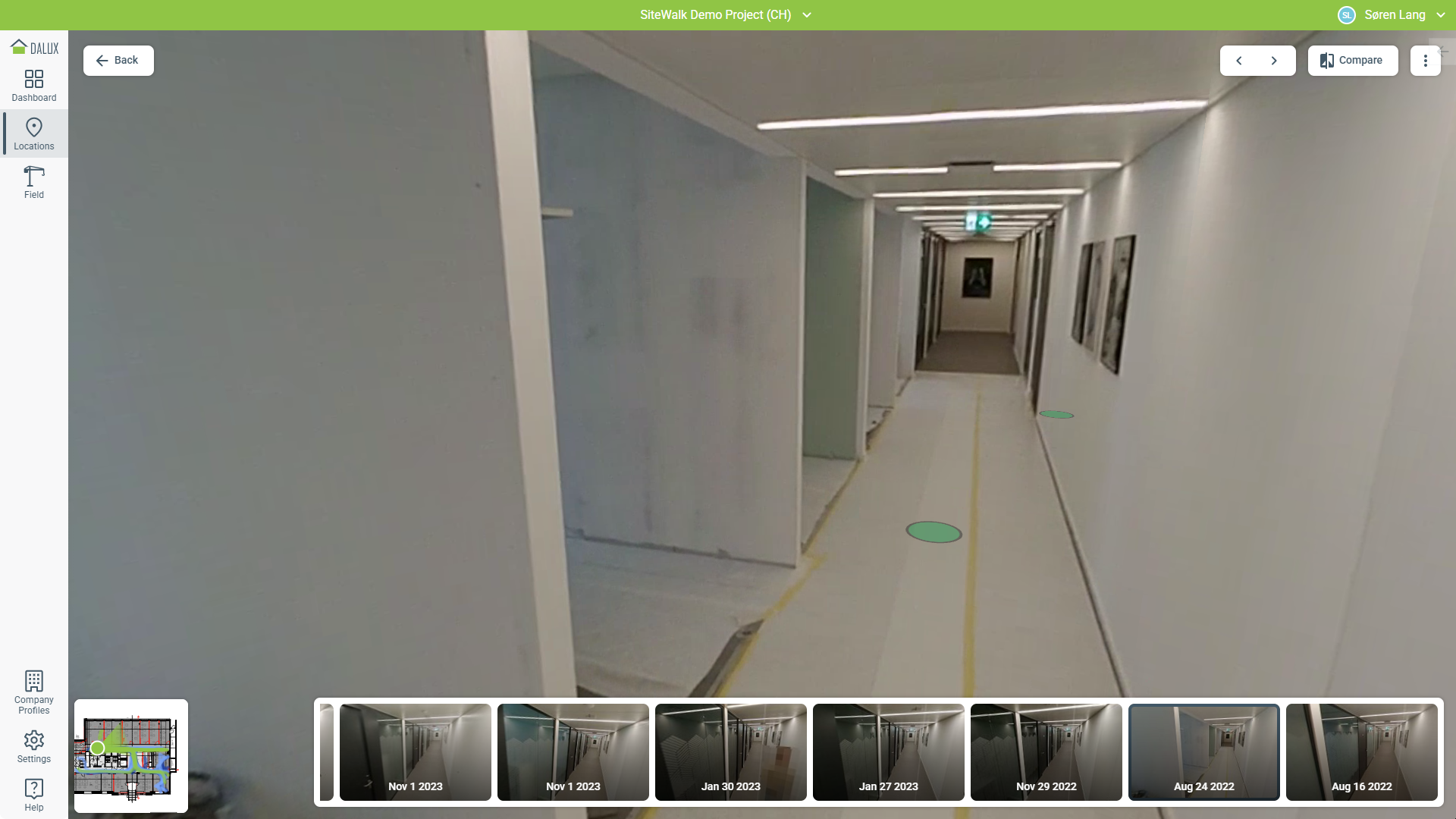

Vyberte zelené body pro navigaci do konkrétní oblasti. Pro postupnou navigaci použijte šipky vlevo a vpravo (vpravo nahoře) pro pohyb mezi pozicemi.

Můžete také kliknout na bod na SiteWalku v mini-mapě, abyste přeskočili na tento vybraný bod i v SiteWalku.

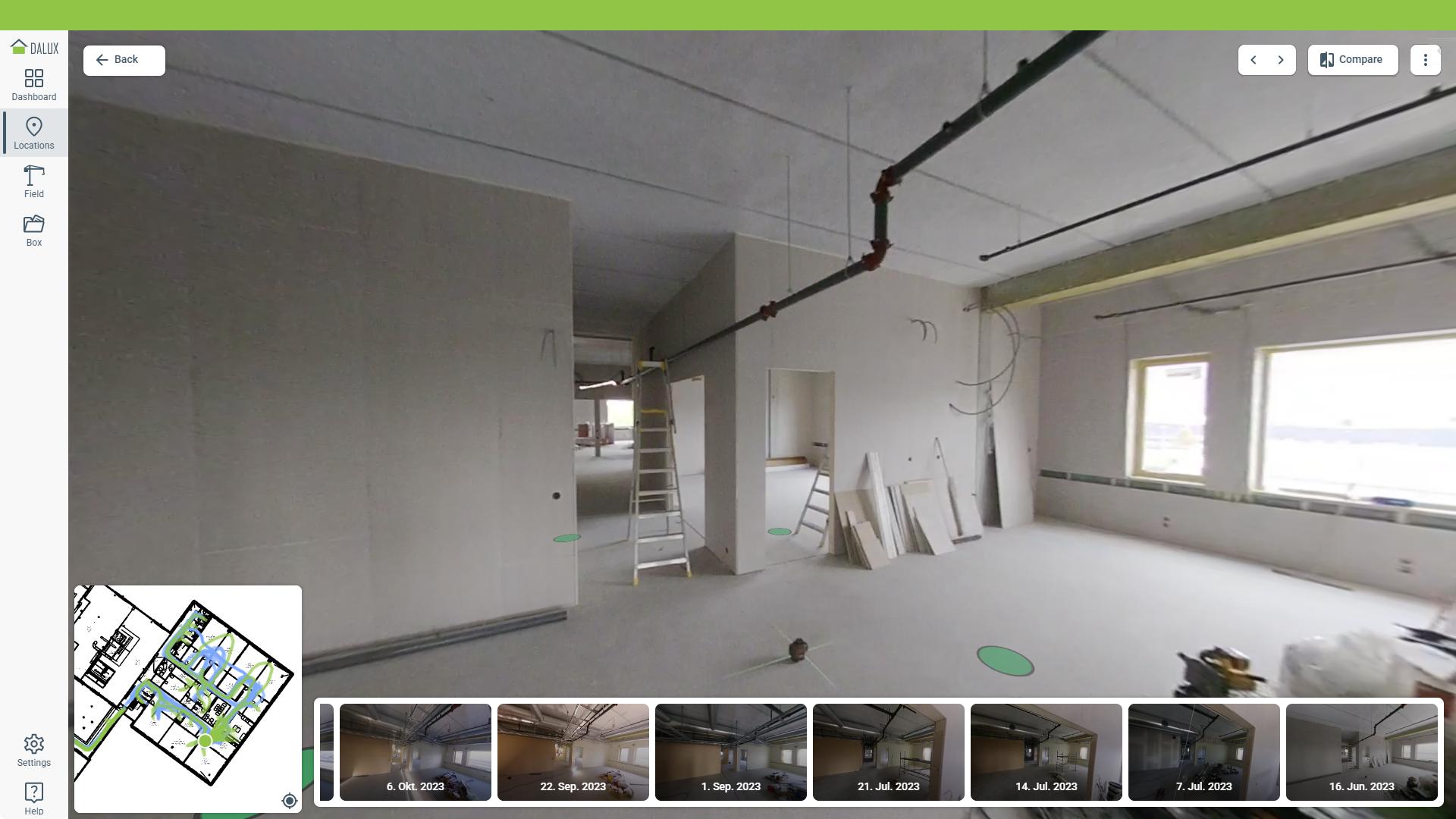

Pokud je více záznamů SiteWalků, můžete použít posuvník miniatur dole k přeskočení na SiteWalk z jiného data na stejném místě.

Vytvoření úkolů v záznamu SiteWalku

Při zobrazení SiteWalků je také možné kliknout kamkoli na fotografie pro vytvoření nové úlohy.

Klikněte na obrázek, poté na Nová registrace, a poté vyberte typ úlohy.

Do úkolu bude přidána oříznutá verze fotografie ze záznamu SiteWalk.

Také se můžete přesunovat podobně, jako při prohlížení záznamu SiteWalk uvnitř Daluxu.

Jak porovnávat záznamy SiteWalk

Pokud bylo ve stejné trase provedeno více záznamů SiteWalk, je možné je mezi sebou porovnat. To usnadňuje sledování postupu výstavby, pokud jsou SiteWalky prováděny pravidelně.

Je také možné porovnat SiteWalk s 3D modelem budovy.

Pro začátek porovnávání SiteWalků otevřete SiteWalk jednou z výše uvedených metod.

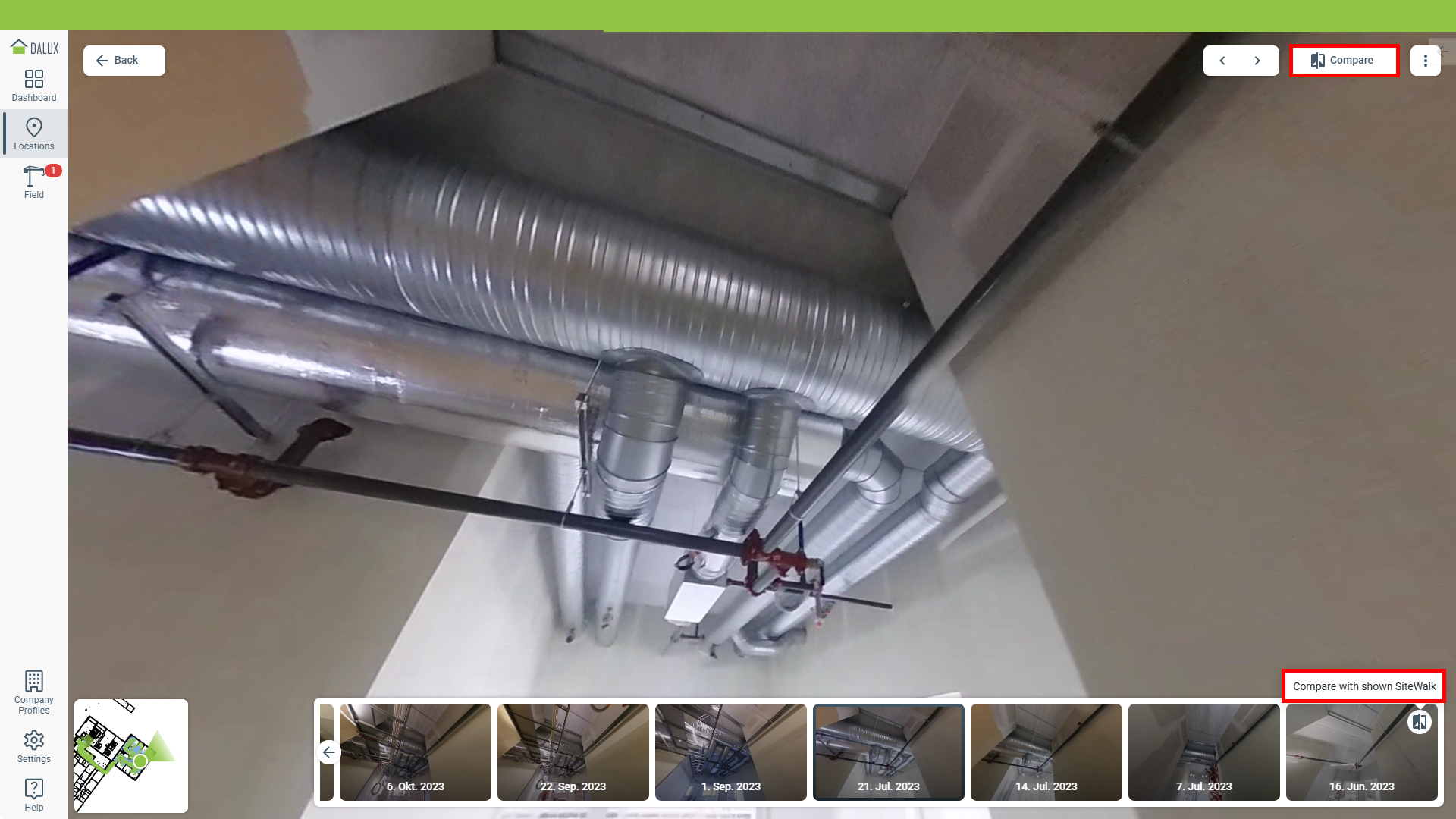

Použijte nabídku miniatur pro nalezení záznamu SiteWalk, který chcete porovnat, a poté klikněte na 'Porovnat se zobrazeným SiteWalk' pro porovnání obou.

Také můžete kliknout na Porovnat v pravém horním rohu

Ve výchozím nastavení se porovnání otevře s vybraným a nejnovějším SiteWalkem.

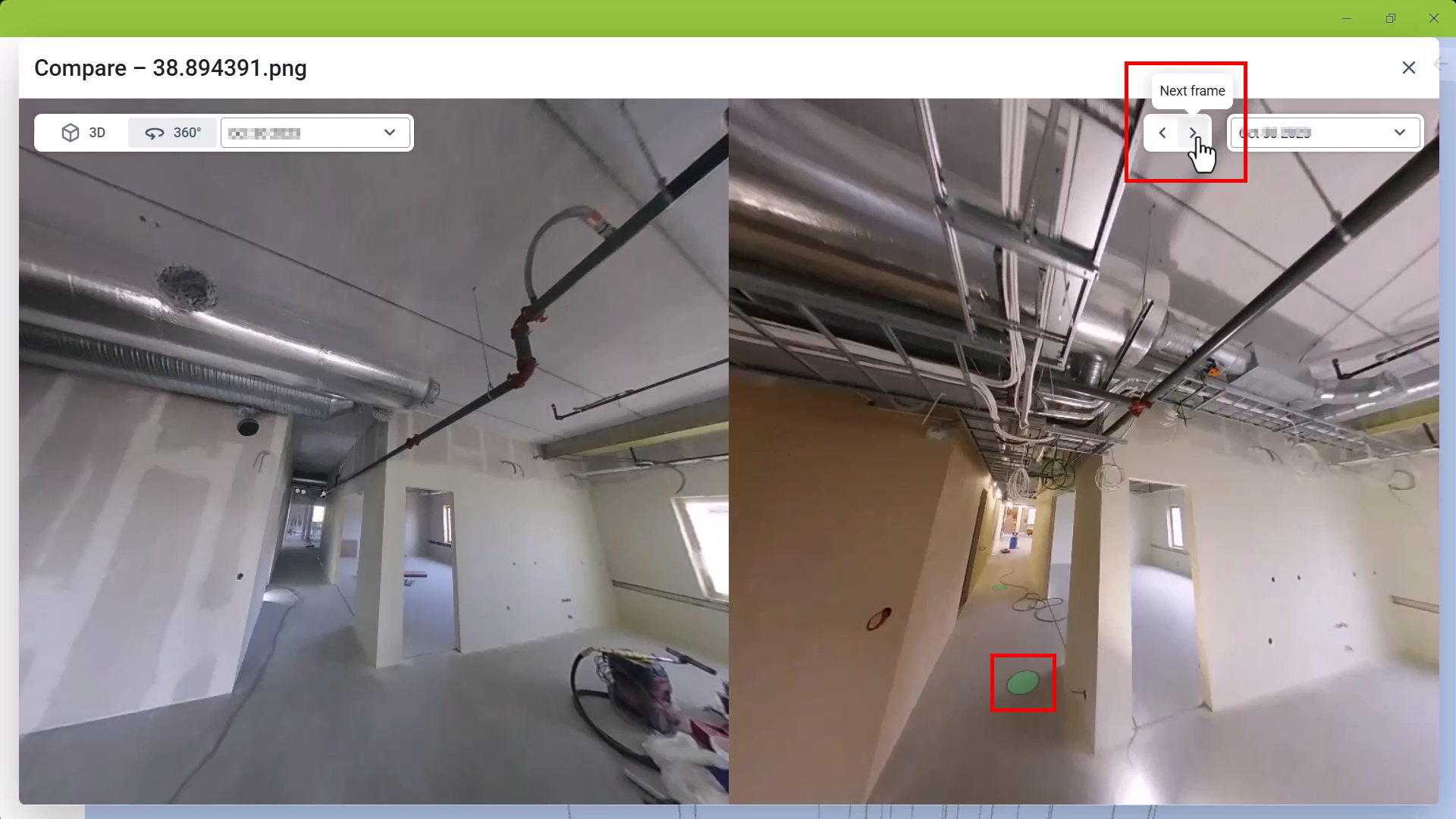

Porovnání mezi různými záznamy SiteWalk můžete změnit tím, že vyberete jiné datum z rozbalovacího menu. Při porovnávání záznamů SiteWalků jsou zobrazení automaticky synchronizována.

Porovnejte SiteWalk s 3D modelem kliknutím na 3D.

Při porovnávání SiteWalku klikněte a táhněte pro rozhlížení. K přiblížení a oddálení použijte prostřední tlačítko myši a klávesou mezerník obnovíte úroveň přiblížení.
Vyberte zelené body pro navigaci do konkrétní oblasti. Pro postupnou navigaci použijte šipky vlevo a vpravo (vpravo nahoře) pro pohyb mezi pozicemi.

Export SiteWalku

Můžete exportovat SiteWalky z Daluxu jako interaktivní PDF. Tento PDF dokument vám umožňuje přístup k 360° fotografiím ze záznamu na vašem počítači.

Chcete-li SiteWalk exportovat, přejděte na:

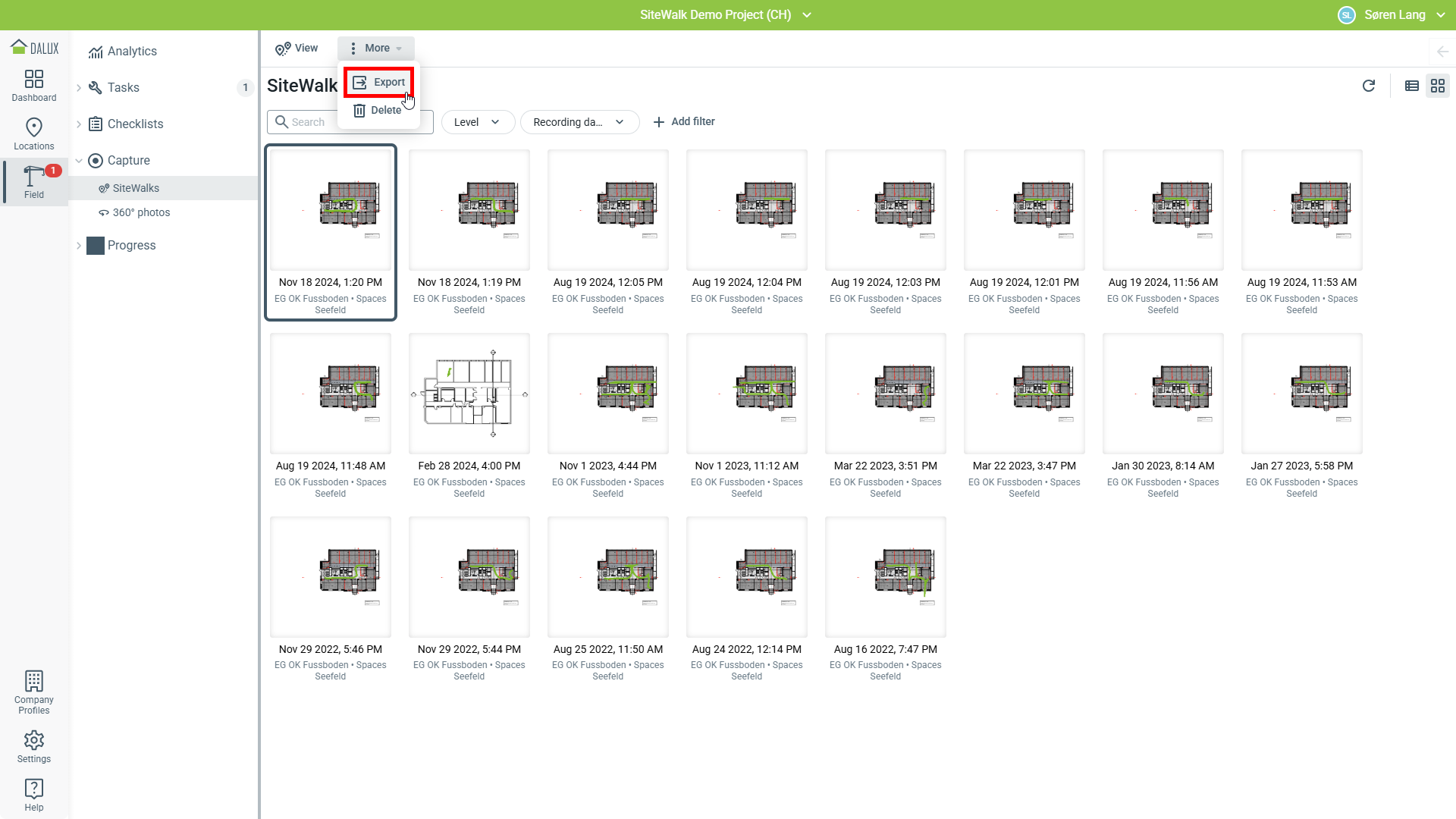

Field Záznam SiteWalky Vyberte konkrétní SiteWalk Exportovat.

To exportuje SiteWalk ve formátu .zip. Export zahrnuje:

• Půdorys, s každou pozicí 360° fotografie pořízených během SiteWalku
• Každou 360° fotografii pořízenou během SiteWalku
• Panoramatický prohlížeč fotografií

Kliknutím na různé body ve výkresu můžete 360° fotografie přímo otevřít . Můžete také procházet fotogtrafie obdobně, jako při prohlížení záznamu SiteWalk v Dalux.

Funkce exportu vám umožňuje sdílet SiteWalky s uživateli, kteří nemají Dalux. Po exportu a stažení můžete přístupovat k tomuto záznamu SiteWalk bez internetového připojení.
