Navisworks: Jak plugin nastavit

Navisworks plugin je doplněk vyvinutý společností Dalux, který se instaluje do Navisworks a podporuje řadu funkcí jako je nahrávání modelů, výkresů a mračen bodů, vytváření komentářů a koordinaci kontrol kolizí v prostředí Dalux.

Tento článek popisuje, jak nainstalovat a používat plugin, včetně správy komentářů v pluginu, nahrávání a distribuce problémů a nahrávání mračen bodů.

Chcete-li se dozvědět vice informací o tom, jak projít procesem nahrávání modelu nebo výkresu pomocí pluginu, můžete si přečíst tento článek, proces je stejný: Použijte Revit plugin pro nahrání a aktualizaci 3D modelů a výkresů.

Upozornění

Tento plugin funguje pouze s plnými verzemi aplikace Navisworks, ujistěte se, že vaše verze aplikace Navisworks podporuje verzi pluginu. Při aktualizaci aplikace Navisworks může dojít k problémům kvůli nesouladu verze s pluginem.

Jak stáhnout a nastavit plugin Navisworks

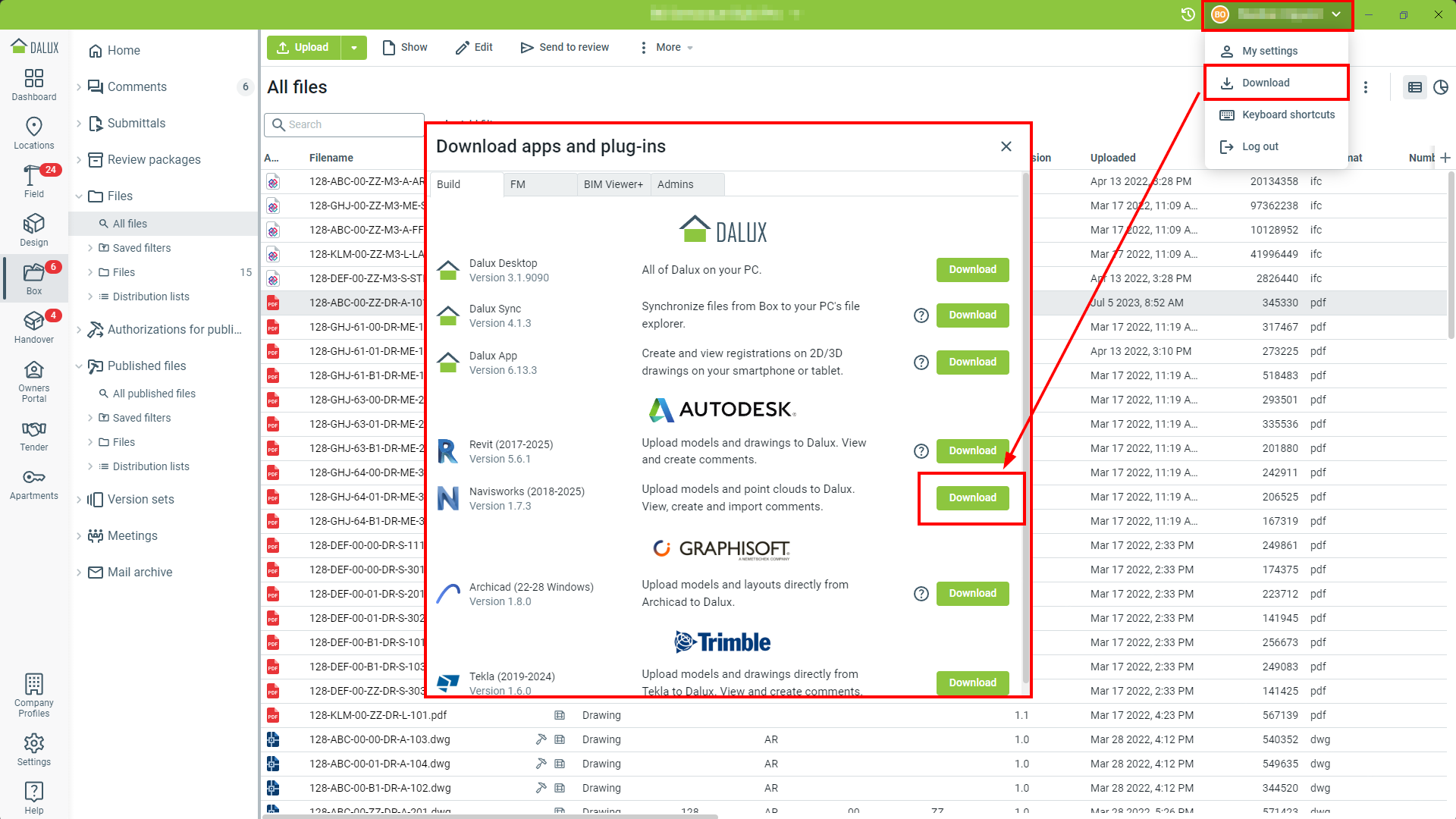

Při přihlášení do vašeho projektu na webu můžete instalační souboro pluginu najít zde

Klikněte na vaše jménoStáhnout.

Aktuální Navisworks plugin najdete v sekci Autodesk:

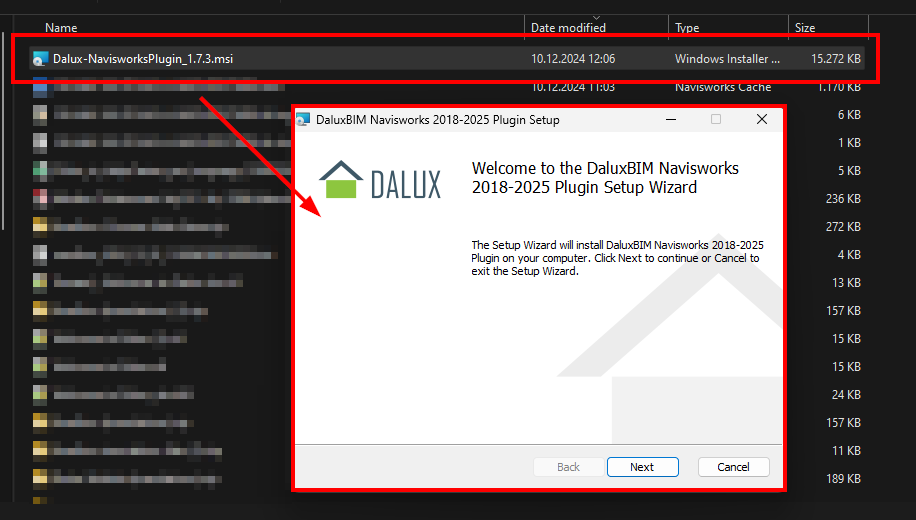

Jakmile si stáhnete soubor MSI a otevřete jej, následujte pokyny instalačního průvodce:

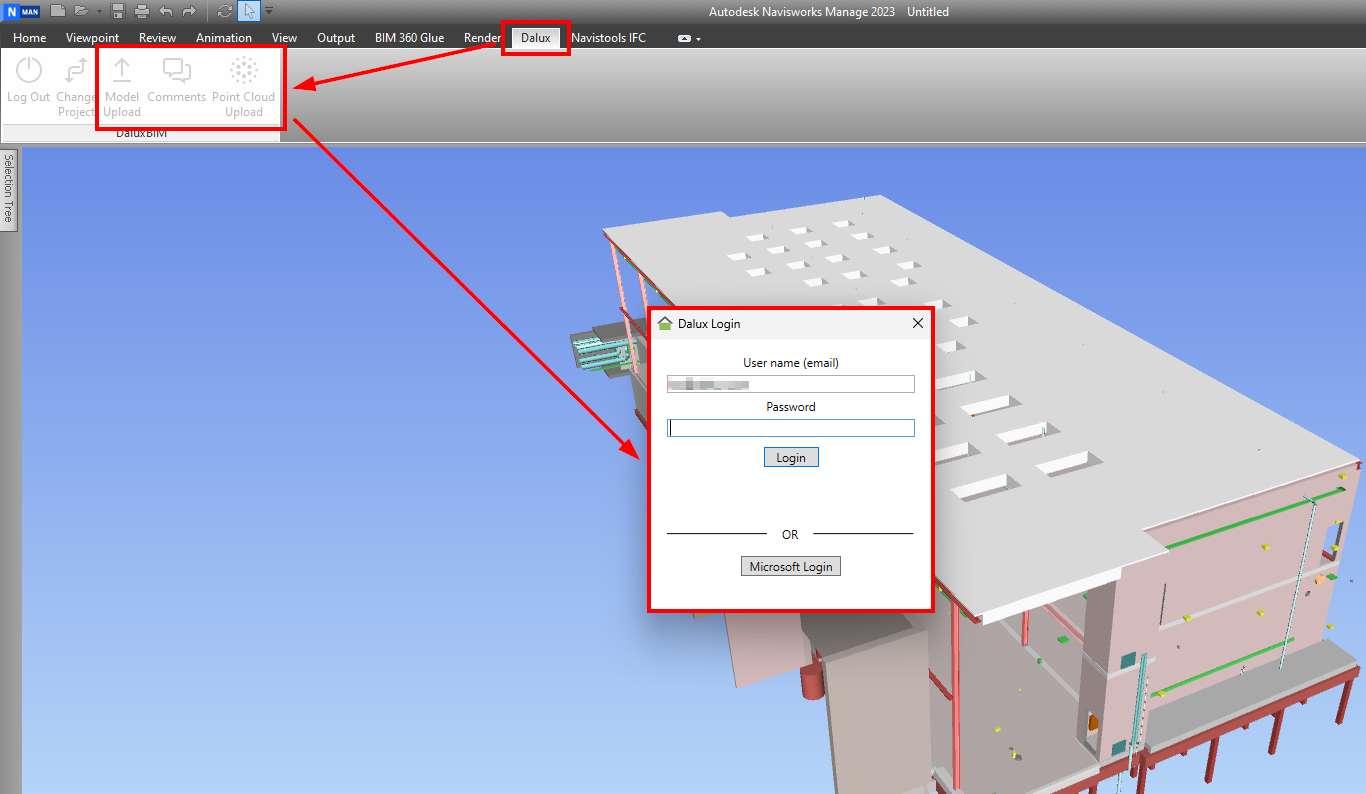

Plugin Dalux najdete na panelu nástrojů pod záložkou Dalux. Pokud kliknete na Nahrát model, Komentáře nebo Nahrát mračno bodů, budete vyzváni k přihlášení pomocí svého účtu Dalux. Přihlaste se k vašemu účtu pomocí přihlašovacích údajů Dalux:

Změna projektu

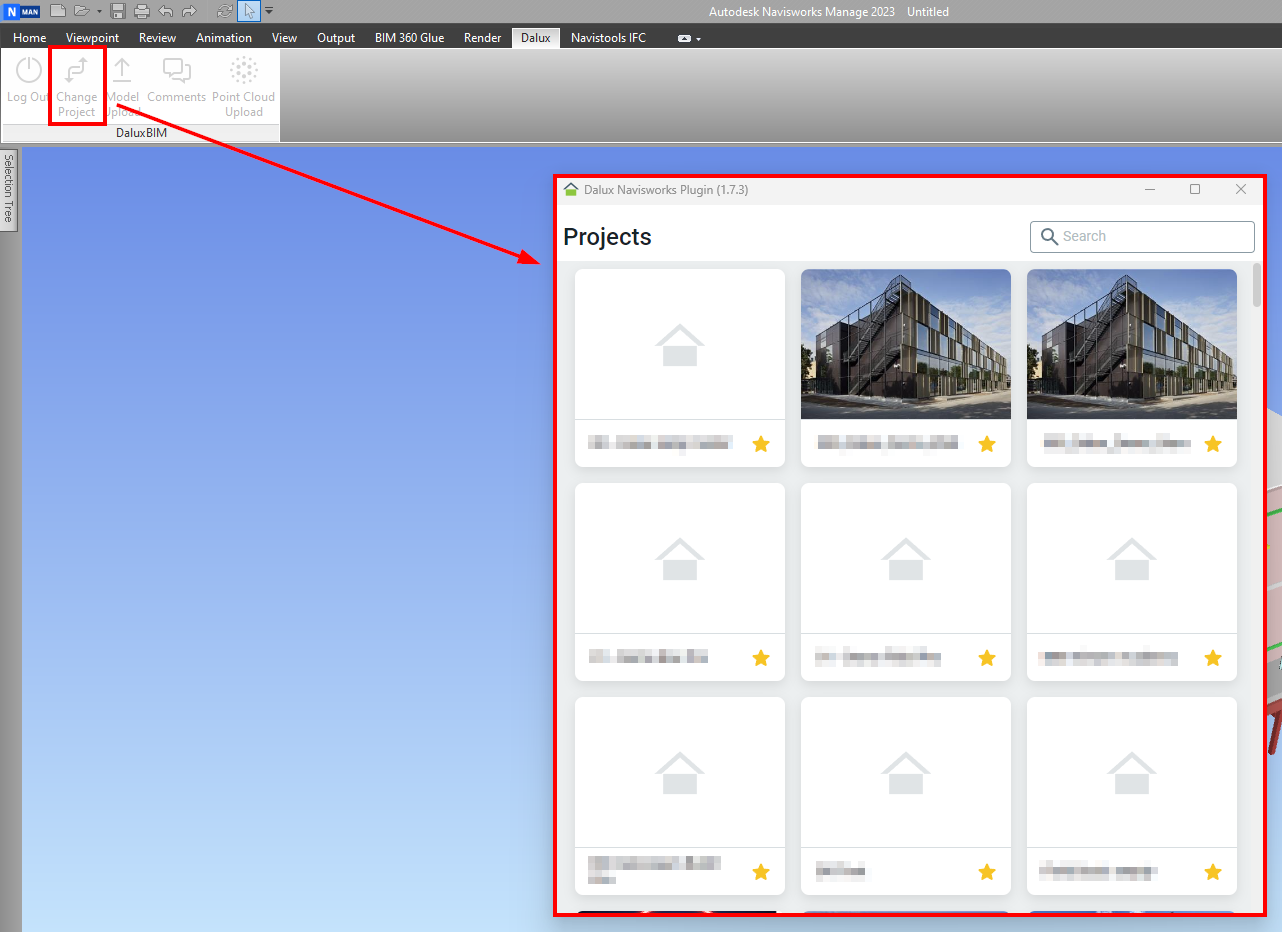

Pokud máte přístup k více projektům Dalux, můžete vybrat projekt, na kterém aktuálně pracujete, kliknutím na Změnit projekt.

Jak plugin používat

Vytvoření nového komentáře

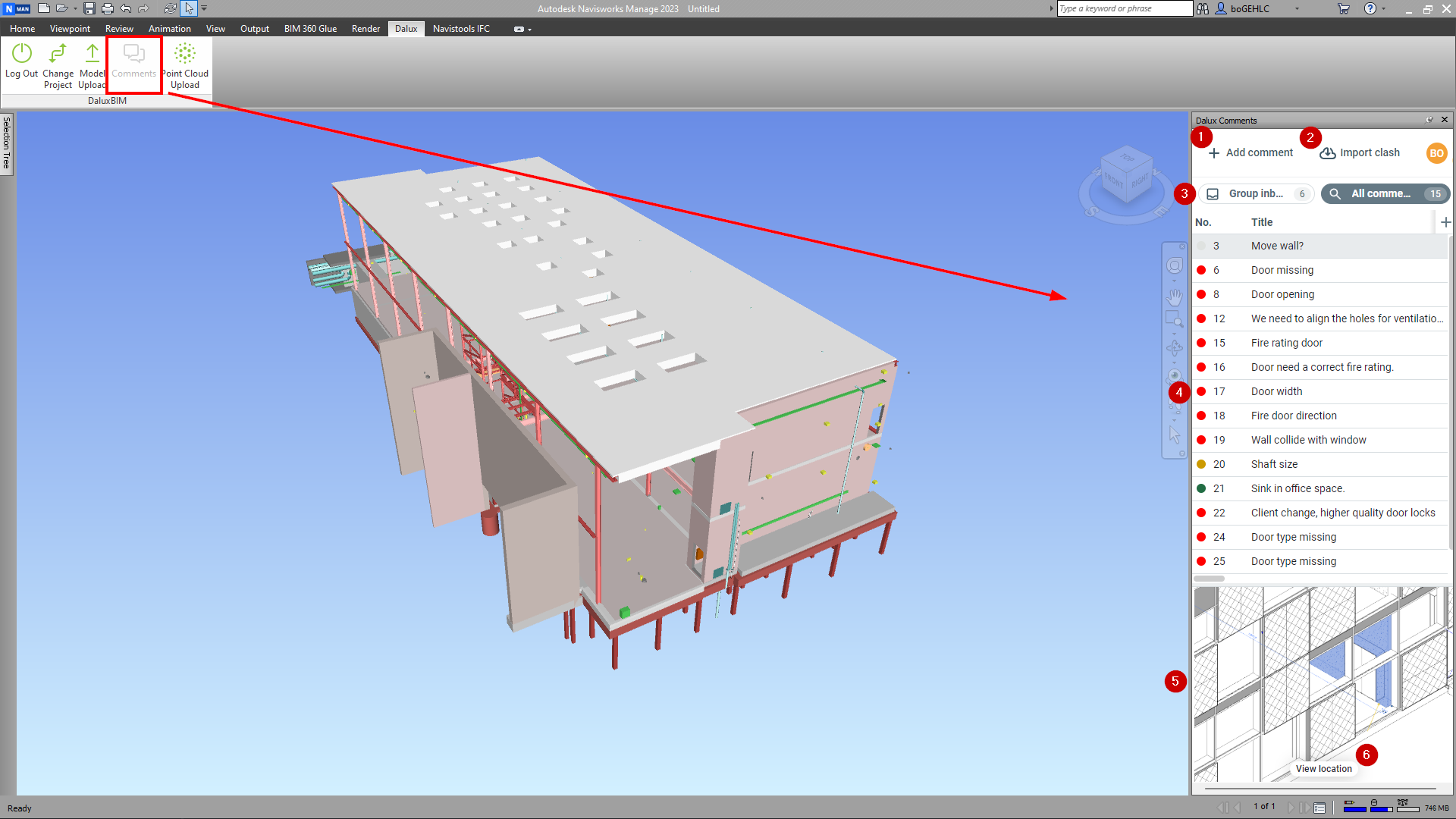

Kliknutím na Komentáře vám plugin poskytne přístup ke všem komentářům, ke kterým máte přístup ve vašem projektu Dalux.

V tomto zobrazení můžete

1. Vytvořit nový komentář,
2. Importovat kolize,
3. Přepnout mezi vaší Mojí schránkou a Všemi komentáři,
4. Zobrazit a otevřít všechny komentáře z vašeho projektu,
5. Získat náhled vybraného komentáře a
6. Přejít přímo na umístění vybraného komentáře, pokud byl vytvořen ve 3D.

Chcete-li vytvořit nový komentář, vyberte Přidat komentář a vytvořte nový komentář, stejně jako byste to udělali přímo v Daluxu. Vyberte typ, komunikační kanál, zodpovědnost a další informace:

Zobrazení a úpravva komentáře

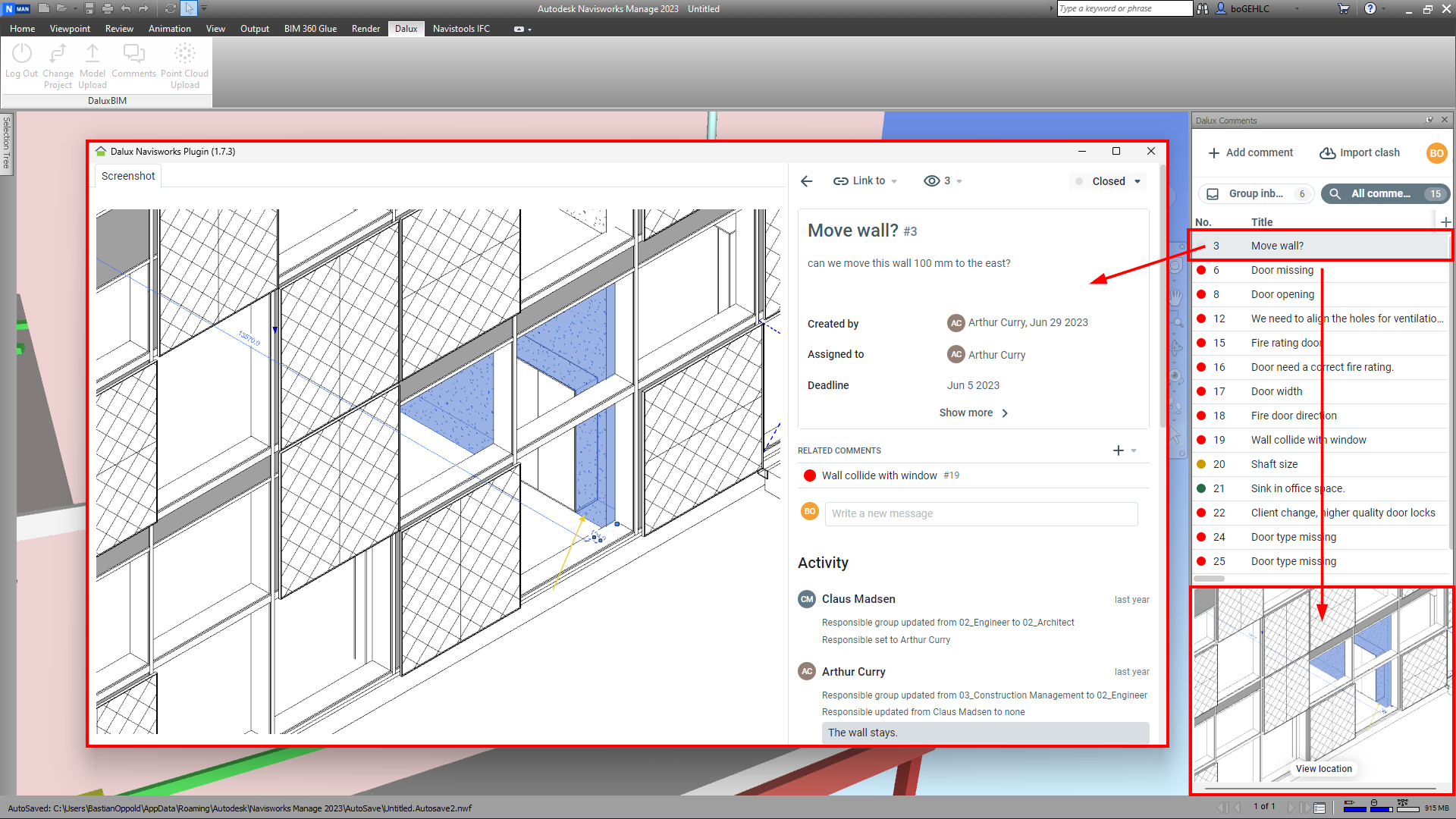

Pro zobrazení existujících komentářů můžete vybrat svou Skupinovou schránku nebo Všechny komentáře a vybrat záznam. Níže uvidíte náhled. Chcete-li otevřít komentář na celou obrazovku a zobrazit všechny informace, které se vážou k náhledu, jednoduše dvakrát klikněte na komentář v seznamu.

V tomto okně můžete komentář upravit nebo na něj odpovědět a dokonce jej zavřít, pokud je problém vyřešen a máte k tomu oprávnění.

Kliknutím na 'Zobrazit lokaci' v náhledu přejdete přímo k prvku. Toto funguje pouze, pokud Dalux může nalézt označené prvky v modelu, který je právě otevřen v Navisworks.

Import kolizí

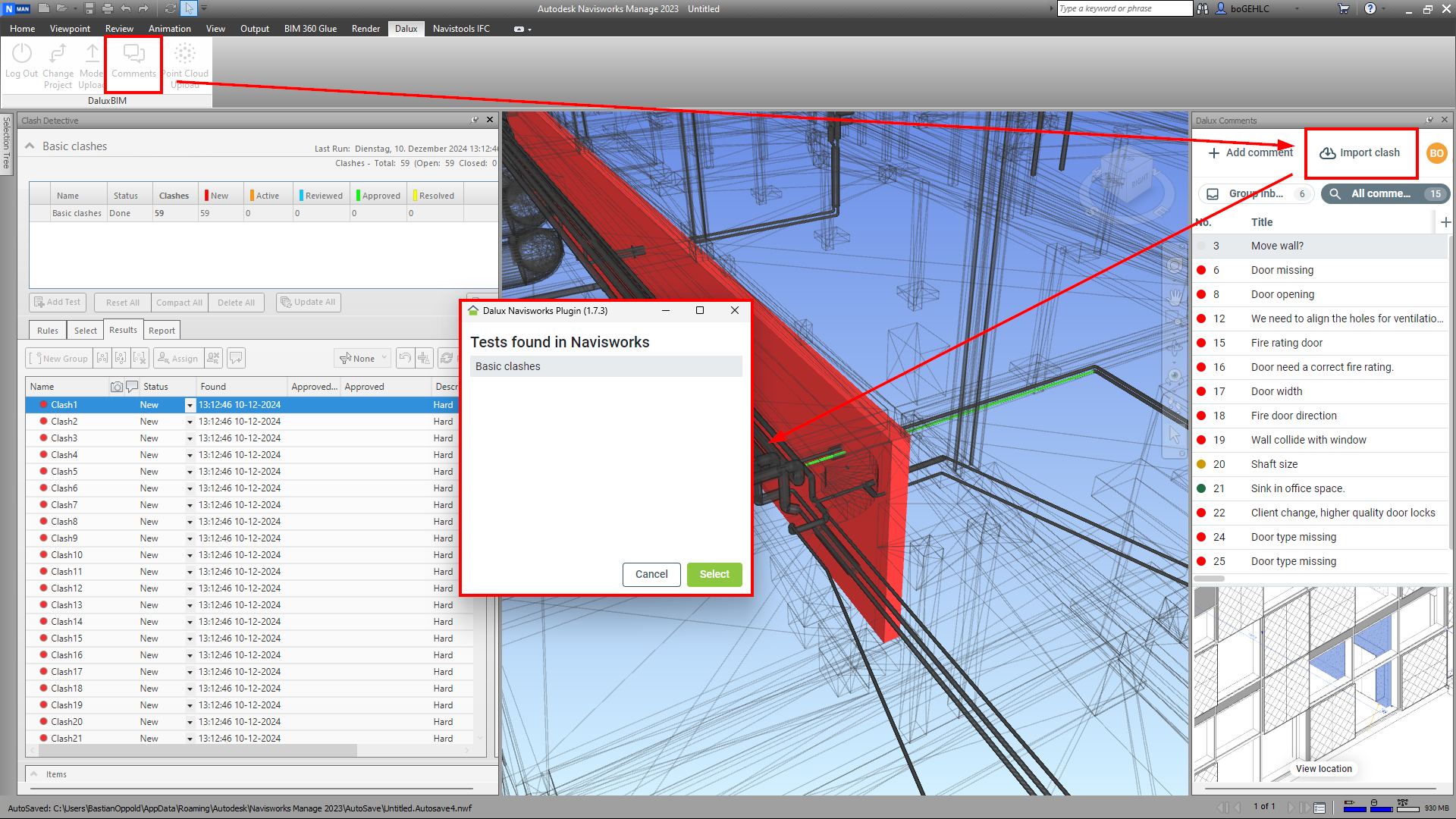

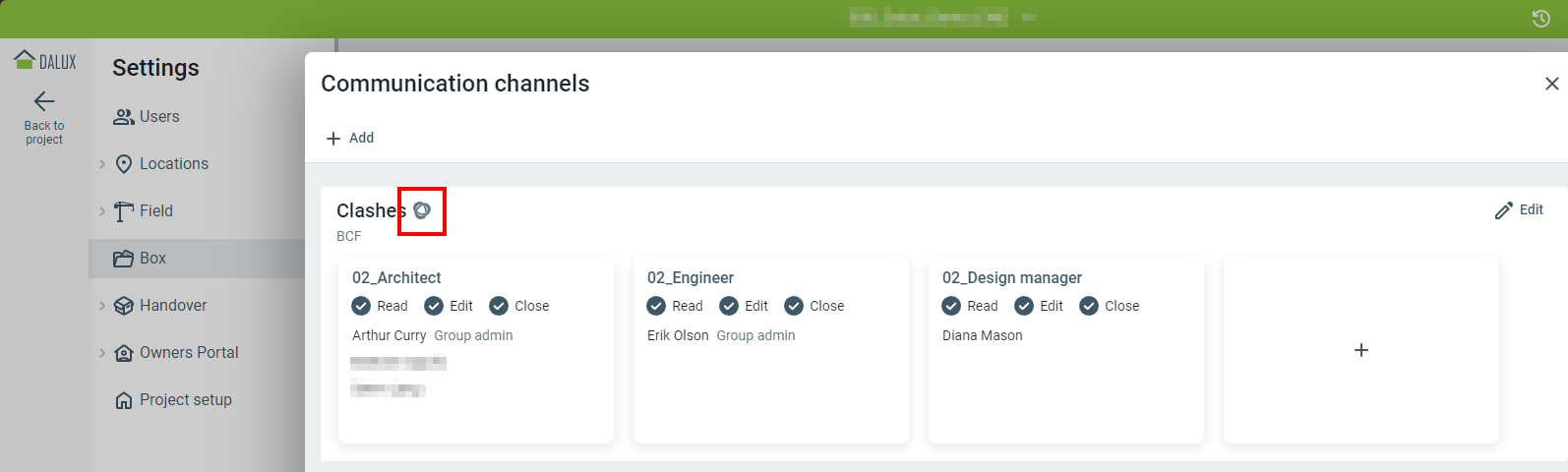

Pokud provádíte kontroly, např. kolize, na svých modelech v Navisworks, můžete nahrát výsledné kolize přímo do Daluxu a koordinovat je s odpovědnými projektanty. Klikněte na

KomentářeImportovat koliziVyberte svůj test.

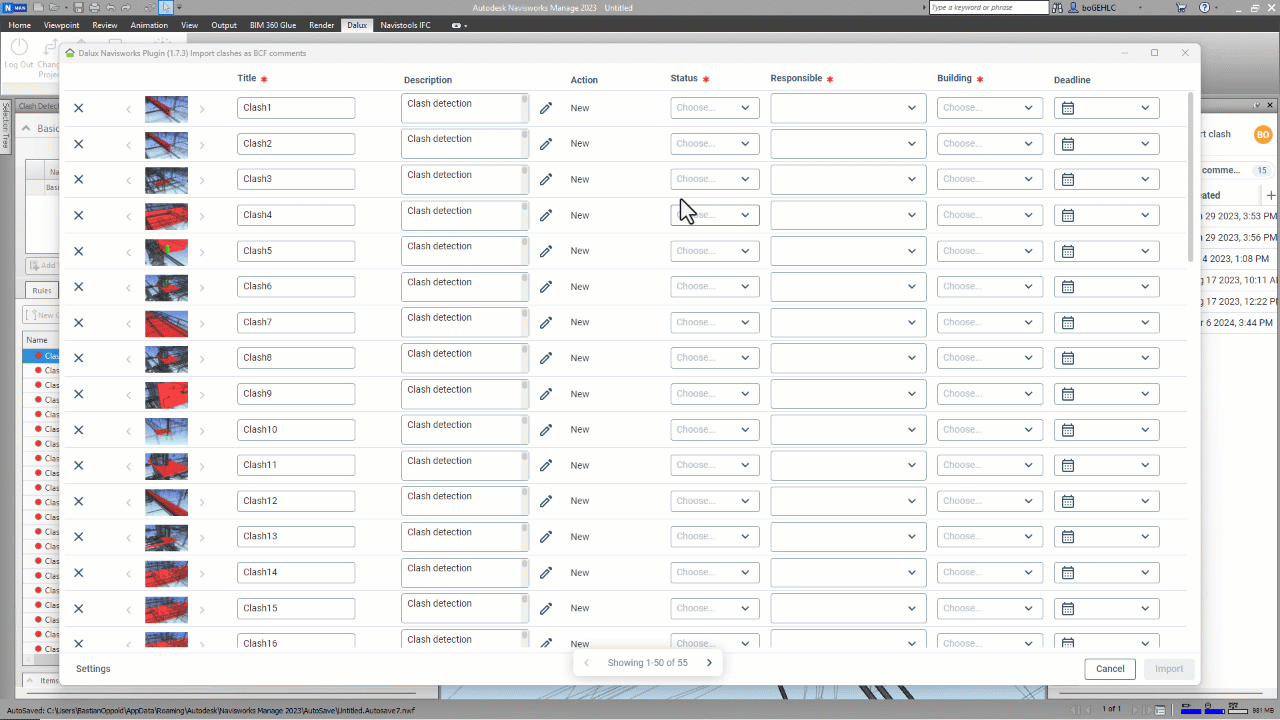

Plugin zpracuje kolize a umožní vám vyplnit informace stejně jako při vytváření komentářů.

Pro snadnější úpravu všech problémů najednou můžete nastavit hodnotu v jednom z datových polí a přetáhnout dolů zelené ohraničení v pravém dolním rohu označeného pole.

Hodnoty můžete také namapovat, pokud jsou stejné pro všechny problémy.

Přejděte na 'Nastavení' a vyberte, kterou hodnotu Dalux chcete namapovat s kterou hodnotou Navisworks. Kliknutím na 'Uložit' nastavíte tuto hodnotu pro všechny kolize.

Kolize, které nebyly dříve nahrány prostřednictvím pluginu, jsou v Daluxu vytvořeny jako nové. Pokud aktualizujete již existující kolize, Dalux to detekuje a aktualizuje komentáře podle toho místo vytváření nových komentářů.

Jak nahrát mračna bodů

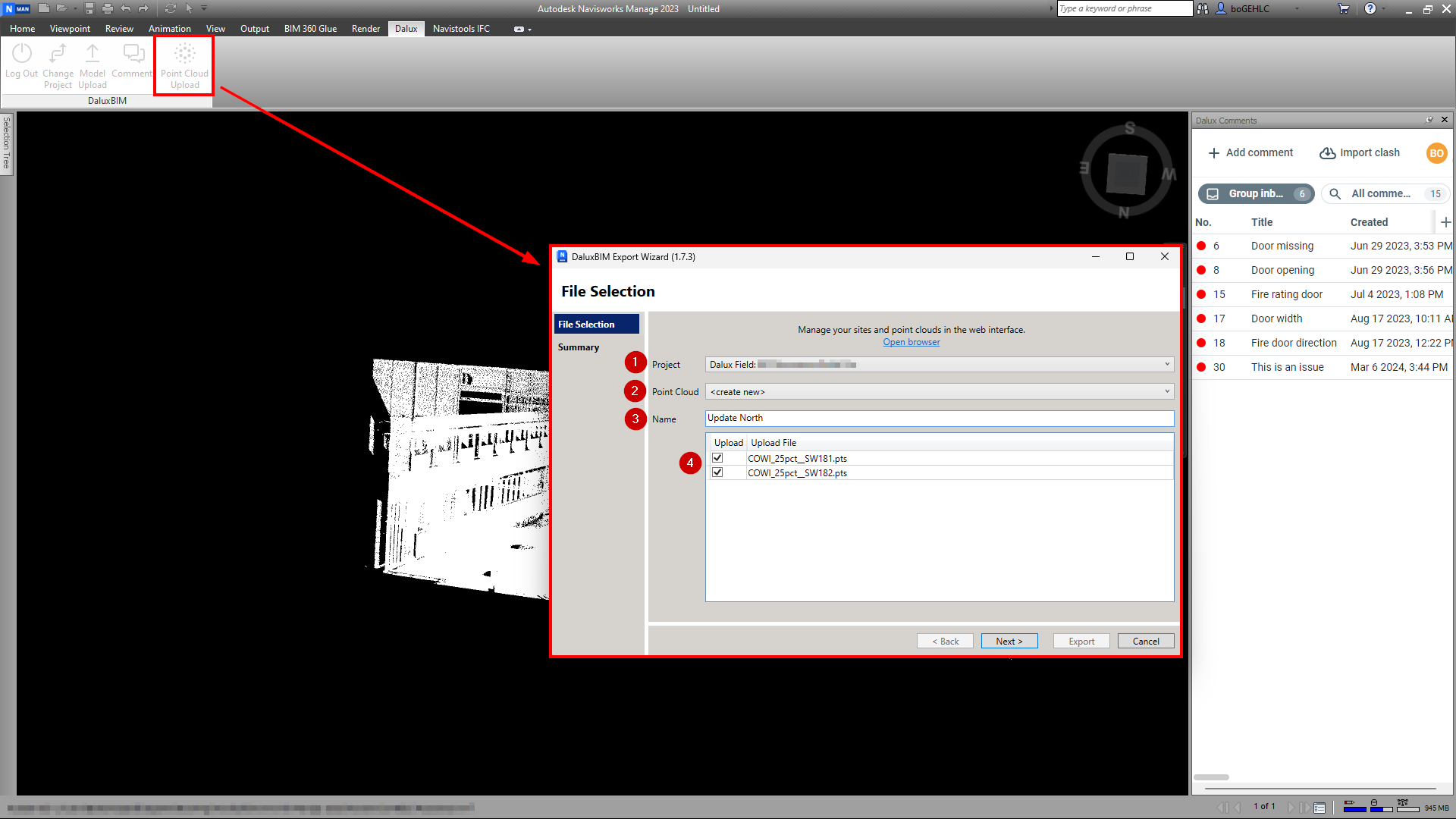

Plugin do Navisworksu můžete také použít k nahrávání mračen bodů do vašeho projektu Dalux. K tomu klikněte na Nahrát mračno bodů.

Potom postupujte podle těchto kroků:

1. Projekt: Vyberte, ve kterém projektu chcete nahrát mračno bodů.
2. Mračno bodů: Vyberte, zda chcete přidat nové mračno bodů nebo nahradit existující.
3. Název: Pokud chcete přidat nové mračno bodů, zvolte pro něj název.
4. Vyberte soubory, které chcete nahrát jako nové mračno bodů.
5. Další
6. Souhrn: Zkontrolujte, zda jsou vaše nastavení správná.
7. Exportovat

S každým nahráním je vytvořeno právě jedno mračno bodů. Pokud jste vybrali více souborů, budou v Dalux spojeny do jednoho mračna bodů.

Po zpracování souborů Daluxem si je můžete kdykoliv prohlédnout v prohlížeči nebo v aplikaci Dalux Desktop.
