V tomto článku se můžete dozvědět o datových souborech vlastností BIM a jak je používat v Daluxu.
S datovými soubory vlastností BIM můžete přidávat uživatelské vlastnosti a hodnoty vlastností do modelů BIM přímo v Daluxu bez potřeby externího softwaru. To umožňuje různým stranám v projektu přidávat informace o objektech modelu, např. požární odolnost/specifikace přímo v rámci Daluxu.
Jak vytvořit datový soubor vlastností BIM
Uživatelská oprávnění
Datové soubory vlastností BIM mohou být vytvořeny Administrátory projektu a Správci Boxu. Jsou k dispozici pouze v modulu Dalux Box Pro. Datové soubory vlastností BIM není třeba aktivovat.
Pro přidání hodnot vlastností do datového souboru vlastností BIM musíte mít oprávnění 'Zapsat' v složce, kde je soubor uložen.

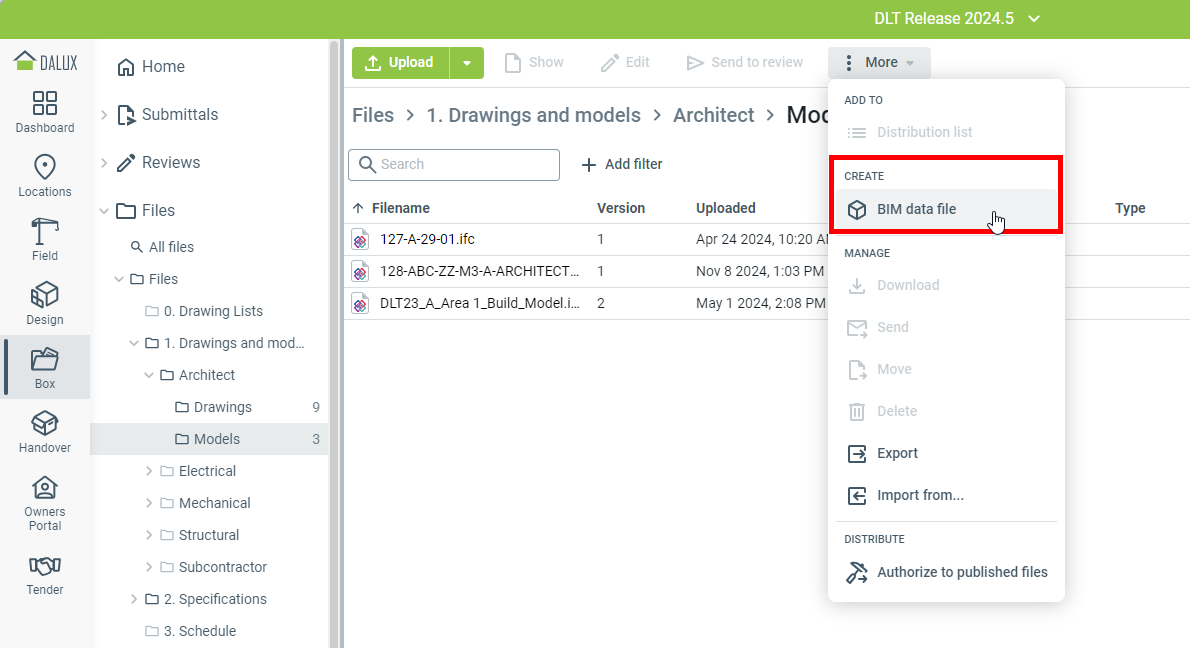

Pro vytvoření datového souboru vlastností BIM jděte na:Box
Všechny soubory nebo konkrétní složku
Více
Datový soubor vlastností BIM.
Technické informace
Datový soubor vlastností BIM můžete vytvořit pouze pokud:
- Budova je publikována do modulu Lokace
- Budova obsahuje 3D model(y)
Pokud používáte požadované šablony pojmenovávání souborů, název datového souboru vlastností BIM musí odpovídat požadavkům šablony pojmenování souboru.
Pojmenujte soubor a vyberte složku, kam soubor uložit. Pokud vytvoříte datový soubor vlastností BIM z konkrétní složky, bude tento soubor automaticky uložen do této složky.
Zobrazí se nové okno, ve kterém vyberete pro kterou budovu vytváříte datový soubor vlastností BIM. Po výběru budovy se zobrazí příslušné 3D modely.
Přidání filtrů a vlastností do datového souboru vlastností BIM

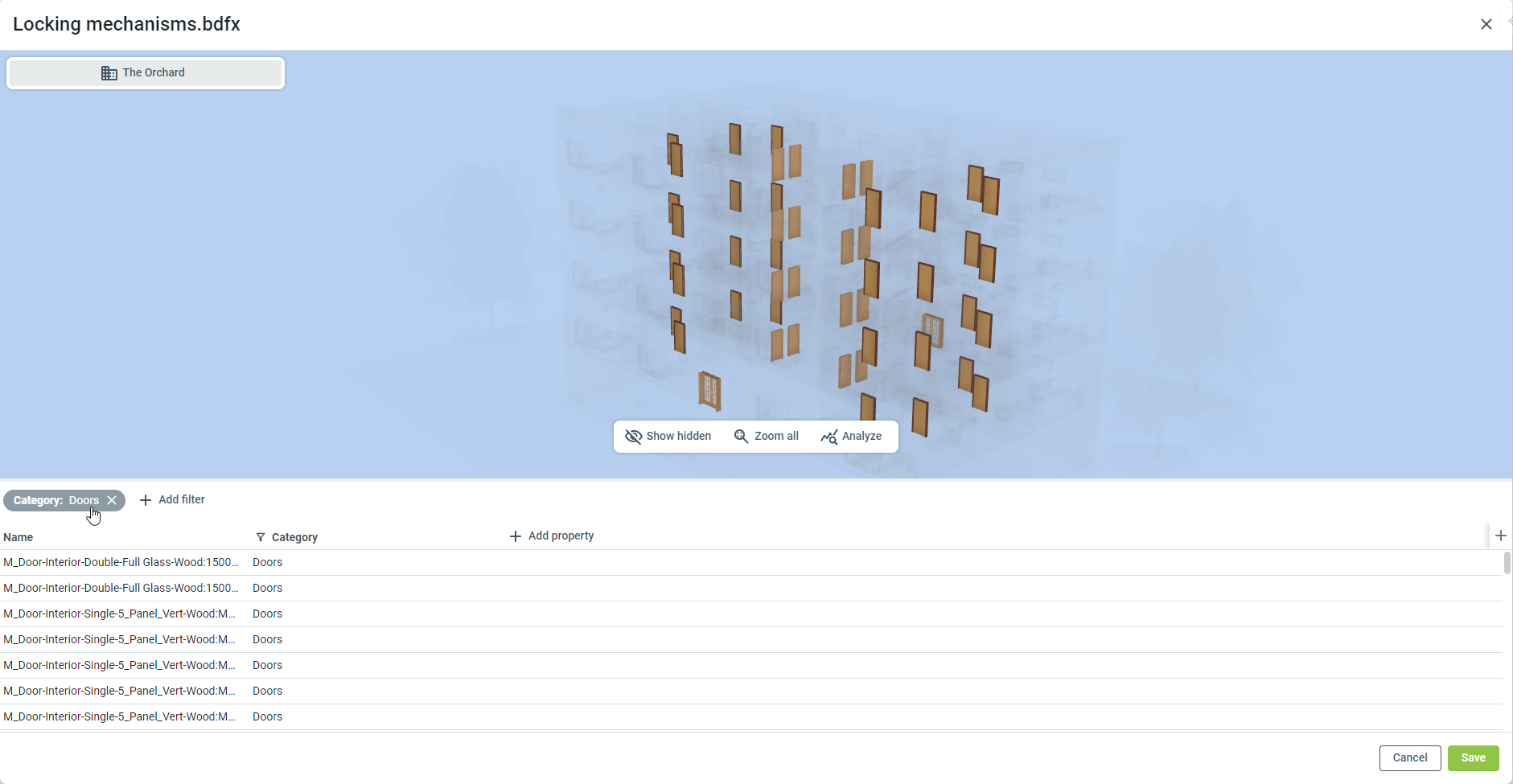

Můžete použít filtry k jednoznačnému určení, ke kterým prvkům modelu chcete vlastnost(i) přidat. Filtr bude také uložen v datovém souboru vlastností BIM.
Pokud se chcete dozvědět více informací o používání filtrů v Lokacích, můžete si přečíst tento článek: Filtry a vizualizace v Lokacích.

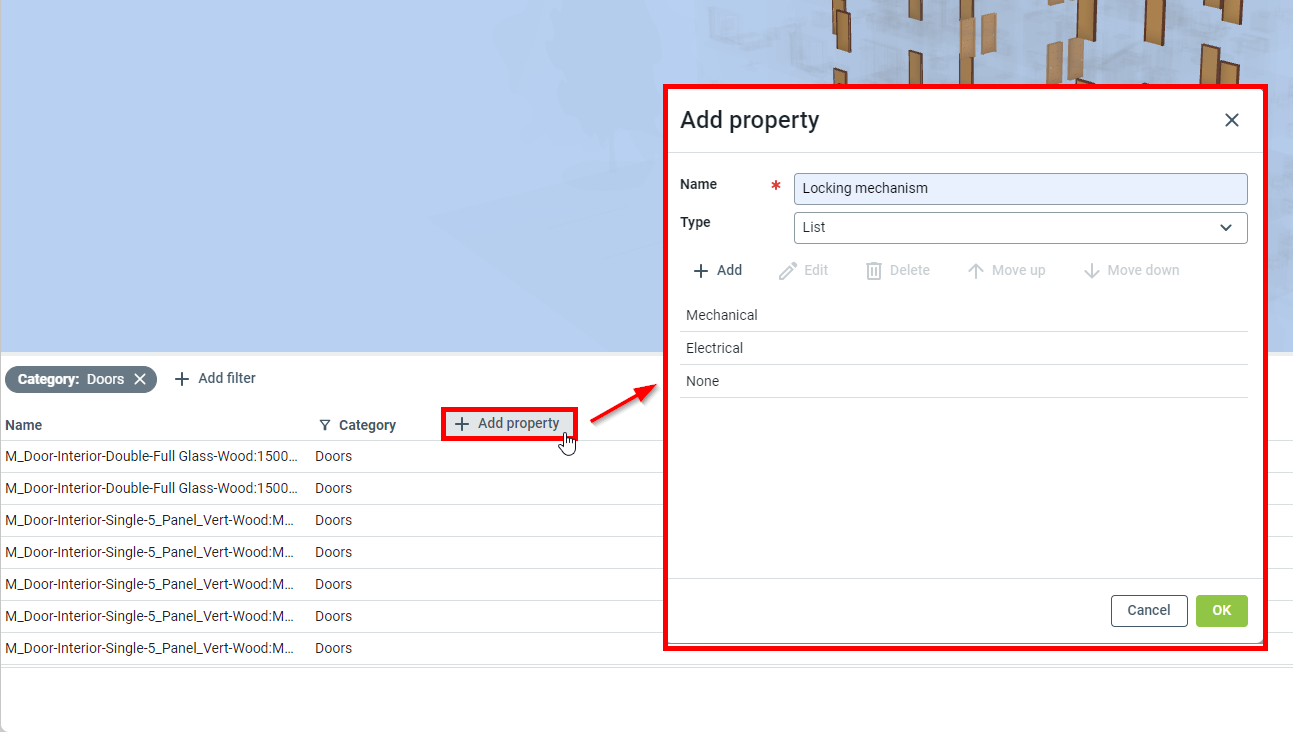

Klikněte na Přidat vlastnost v seznamu pro přidání nové vlastnosti.
Při přidávání vlastnosti musíte nejprve zadat název, následně vybrat datový typ, jaký by měla vlastnost mít. Můžete vybírat mezi:
- Text: Textové pole pro nespecifikovaný vlastní text.
- Číslo: Pouze pro číselné hodnoty. Můžete zadávat celá čísla nebo desetinná čísla. Při použití typu čísla můžete také přidat jednotku.
- Seznam: Přednastavený seznam hodnot, ze kterého lze vybírat. Ze seznamu lze pro každý objekt vybrat pouze jednu hodnotu.
Po přidání alespoň jedné vlastnosti je datový soubor vlastností BIM připraven k vyplnění hodnot. Klikněte na 'Uložit' pro uložení vašich změn.
Technické informace
Jakmile jsou vlastnosti přidány do datového souboru BIM a kliknete na 'Uložit', nemůžete do souboru přidávat, editovat ani odstraňovat vlastnosti - pouze měnit hodnoty vlastností. Pokud potřebujete více vlastností, budete muset vytvořit samostatný soubor.
Když uložíte datový soubor vlastností BIM, soubor musí být zpracován, než budou data viditelná v modulu Lokace.
Jak přidat hodnoty vlastností do datového souboru vlastností BIM
Uživatelská oprávnění
Pro přidání hodnot vlastností do datového souboru BIM musíte mít oprávnění 'Zapsat' ve složce, kde je soubor uložen. Administrátoři projektu a správci Boxu mohou také přidávat hodnoty vlastností do datového souboru vlastností BIM.
Chcete-li začít přidávat hodnoty vlastností do datového souboru vlastností BIM, nejprve soubor najděte v modulu Box.
Vyberte soubor a dvakrát na něj klikněte nebo klikněte na Zobrazit pro otevření.

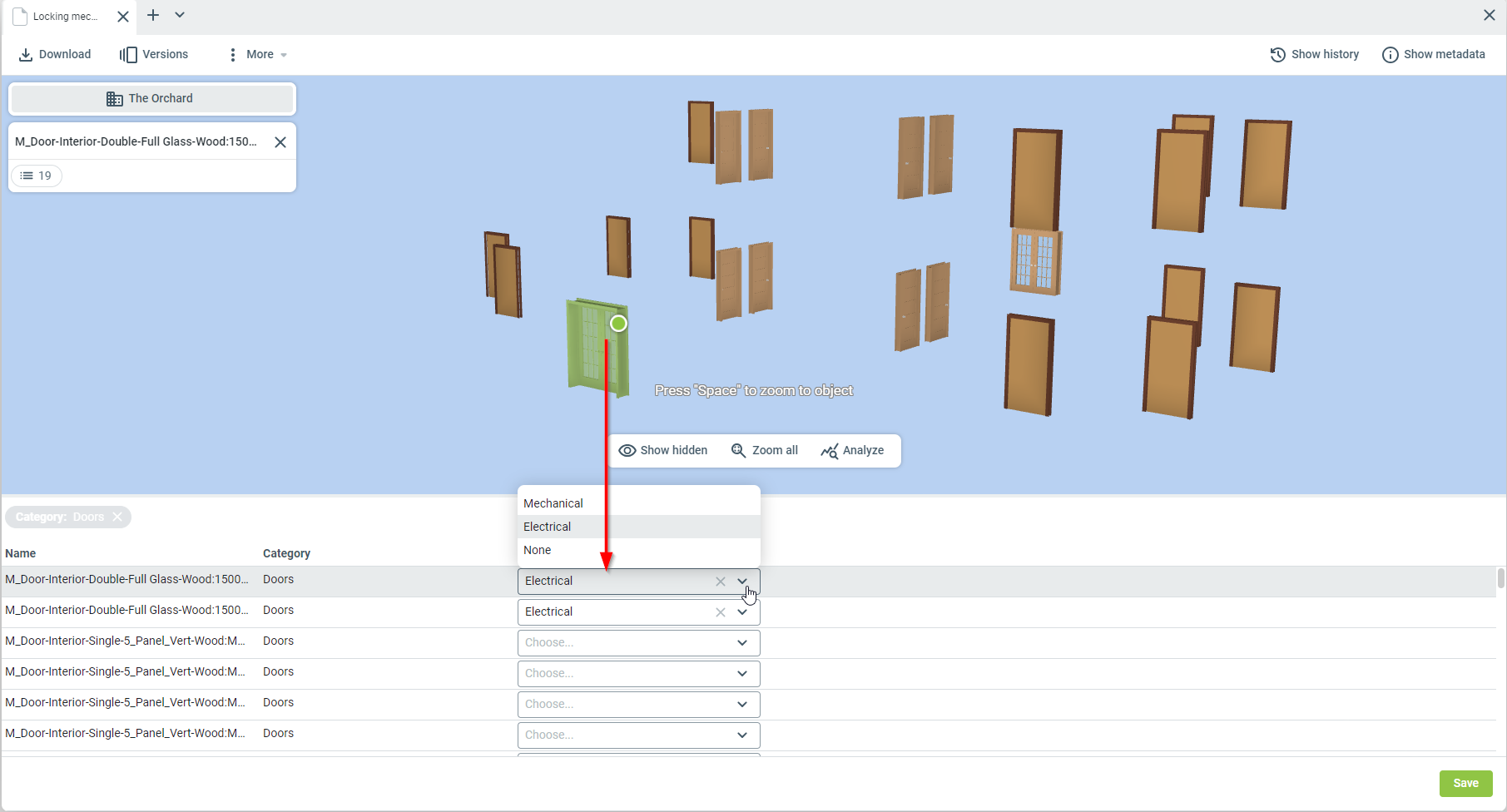

Když kliknete na objekt v BIM vieweru, odpovídající objekt v seznamovém pohledu bude zvýrazněn. Pokud kliknete na řádek v seznamovém pohledu, BIM viewer automaticky zvýrazní a přiblíží odpovídající objekt.

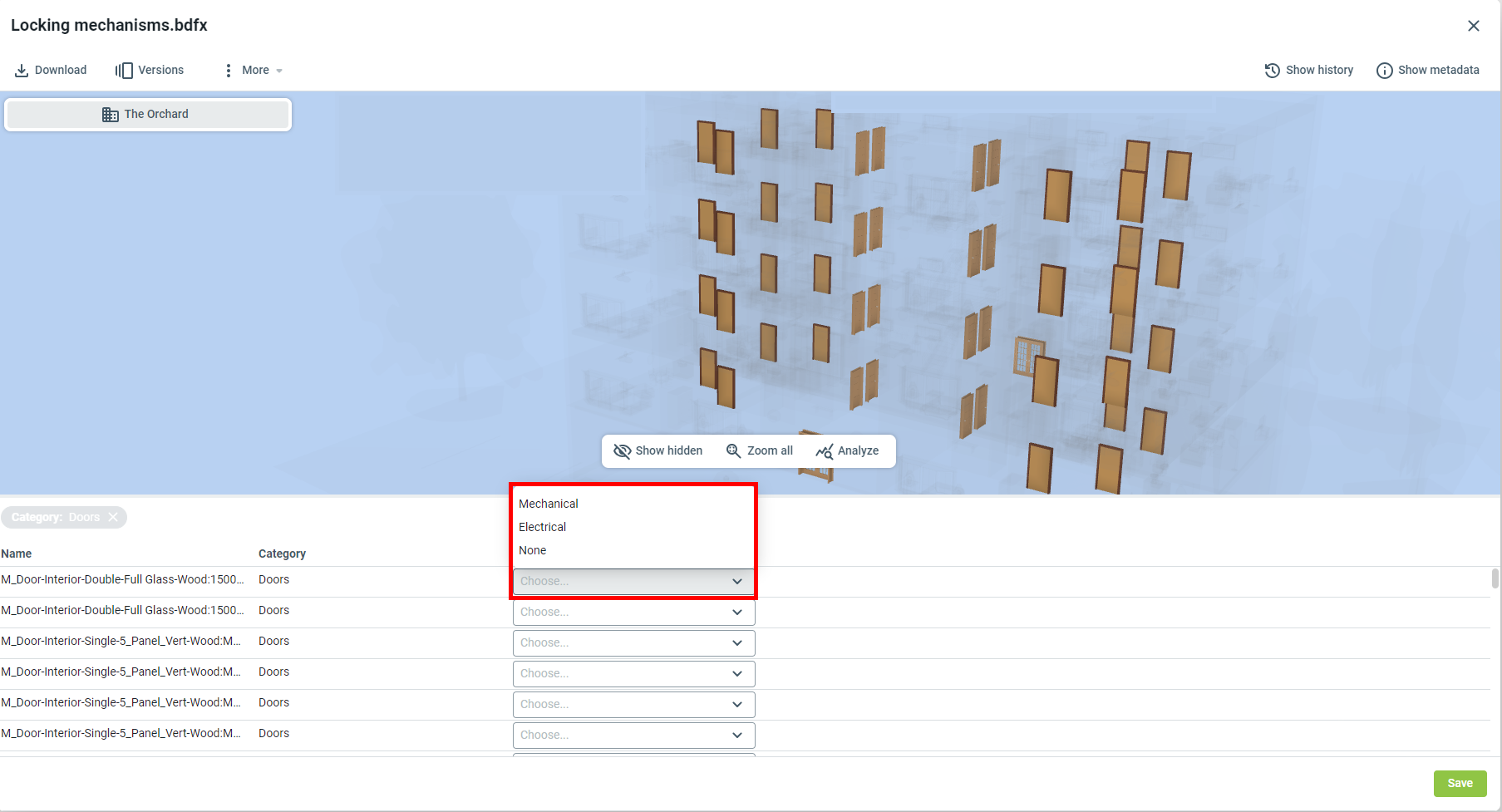

Hodnoty vlastností můžete vyplnit zadáním svých hodnot (pro text a čísla) nebo výběrem hodnoty z předdefinovaného seznamu.
Jakmile přidáte hodnoty vlastností, nezapomeňte kliknout na 'Uložit'.
Poznámka
Když uložíte datový soubor vlastností BIM, musí být zpracován, než budou data dostupná v Lokacích. Může to chvíli trvat, než budou tyto změny dostupné. Pokud své změny nevidíte, chvíli počkejte a zkuste to znovu později.

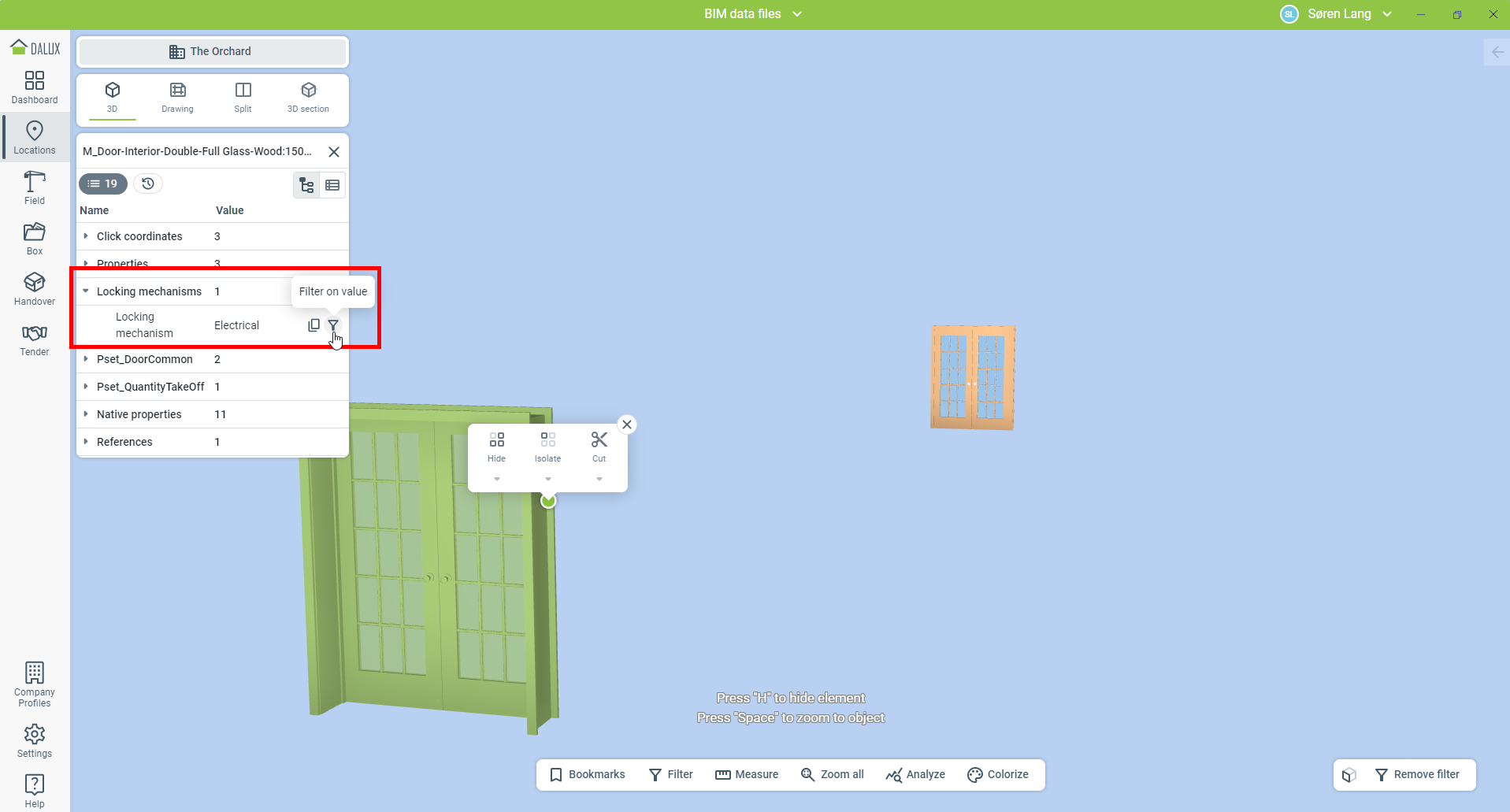

Po zpracování souboru uživatelské vlastnosti a hodnoty dostupné v modulu Lokace. Můžete vyhledávat a používat filtry pro vlastnosti datového souboru vlastností BIM, stejně jako jiné vlastnosti ve vašem modelu.
Více informací
Pokud se chcete dozvědět více informací o použití filtrů v Lokacích, přečtěte si tento článek: Filtry a vizualizace v Lokacích.
