Tento článek vysvětluje, jak nastavit a používat modul Design v Daluxu.
Pokud používáte manuální publikování a oblasti souborů, modul Design vám může poskytnout prostředí v rámci Daluxu, kde můžete prohlížet nepublikované modely a výkresy a komunikovat o nich.
V tomto prostředí můžete také využívat kontrolu modelu, komentáře a další funkce Dalux pro spolupráci na modelech a revizích výkresů v rámci týmů.
Více o používání manuálního publikování a oblastech souborů se můžete dočíst v těchto článcích:
Tipy a triky
Nástroj kontrola modelu je k dispozici v modulu Design, i když nepoužíváte manuální publikování.
Jak nastavit modul Design
Uživatelská oprávnění
Aktivace a nastavení modulu Design musí být proveden Administrátorem projektu. Modul Design je součástí Dalux Box Pro.
Aktivace modulu Design

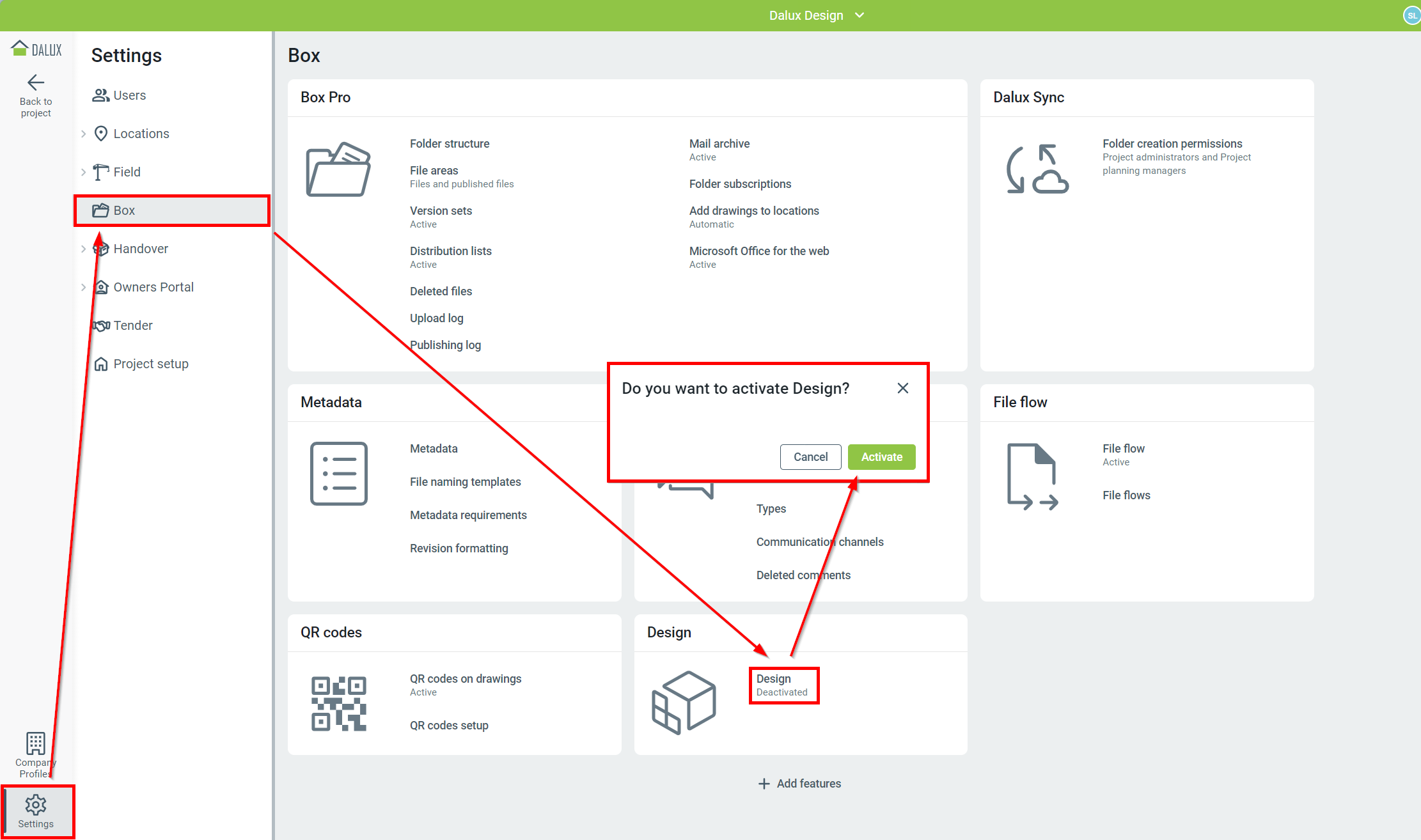

Pro aktivaci modulu Design přejděte na Nastavení
Box
Design
'Aktivovat'
Jakmile je modul Design aktivován, na postranní liště projektu se objeví nová položka menu. Předtím, než uživatelé v projektu mohou mít přístup k modulu Design, je třeba nastavit uživatelské skupiny s přístupem.
Přístup k modulu Design

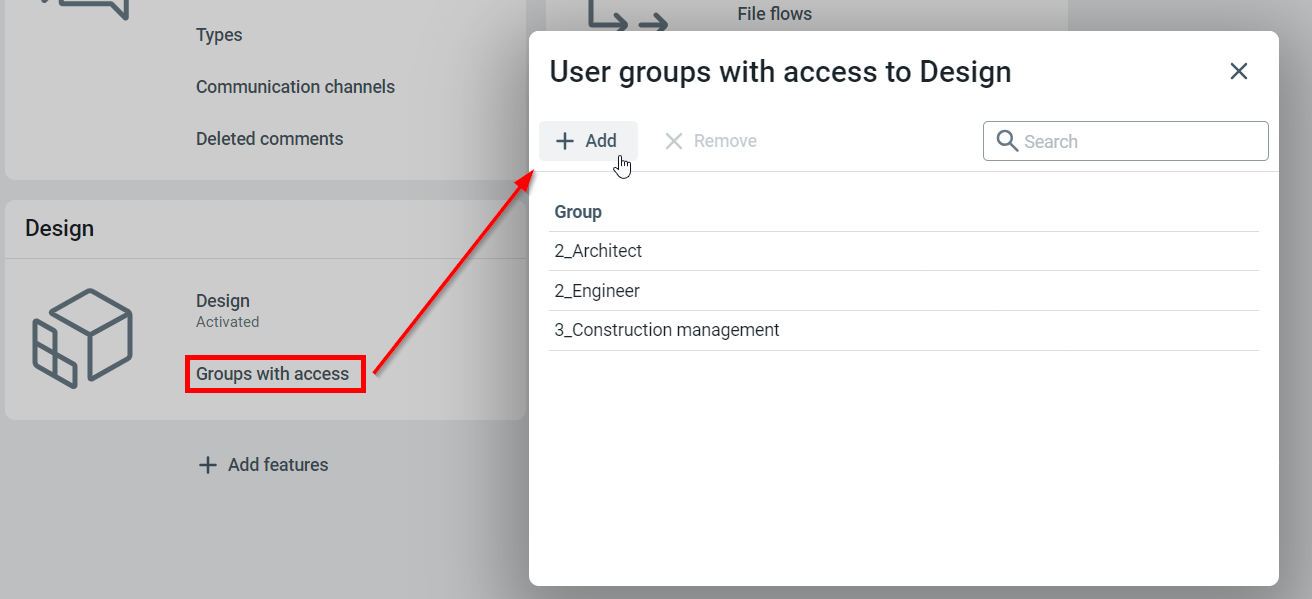

Pro kontrolu přístupu k modulu Design přejděte do Nastavení
Box
Design
'Skupiny s přístupem'
V rozbalovacích oknech klikněte na Přidat a vyberte uživatelské skupiny, kterým chcete poskytnout přístup. Všichni uživatelé ve vybrané uživatelské skupině nyní budou moci vidět a používat Design.
Jak používat Design
V modulu Design můžete pracovat na nepublikovaných a publikovaných verzích modelů, například ve fázi návrhu projektu nebo při provádění revizí modelů během výstavby.
Navigace v rámci modulu Design funguje stejně jako v rámci modulu Lokace - více o používání Lokací se můžete dočíst v tomto článku: Navigace v Lokacích na počítači.
Technické informace
Všechny budovy/objekty/oblasti/mapy jsou viditelné v modulu Design, jak z oblasti Soubory, tak z oblasti Publikované soubory. Pokud je však povoleno manuální publikování, nepublikované soubory mohou být zpracovávány pouze v modulu Design.
Při používání modulu Design můžete:
- Použít Komentáře a komunikační kanály
- Filtr, měřit a zabarvit
- Použijte kontrolu modelu pro kolize, kontroly odstupu, a metadata
- Porovnat publikované a nepublikované soubory modelu
Nelze provádět registrace z modulu Field (úkoly, formuláře atd.) na modelech nebo výkresech v modulu Design.

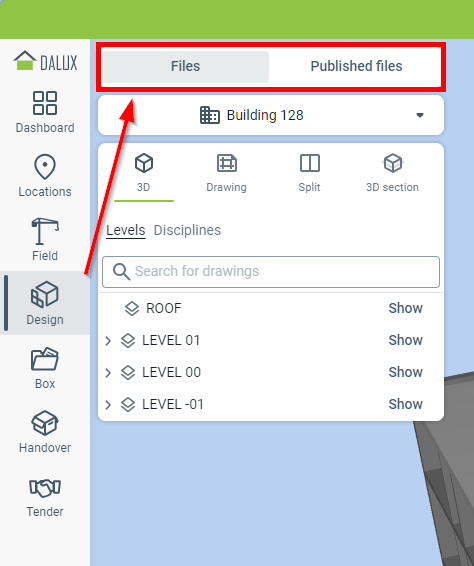

Pro přístup k modulu Design klikněte na Design v postranním panelu. Během používání modulu Design můžete přepínat mezi modely z oblastí 'Soubory' a 'Publikované soubory'
Při přepínání mezi modely, které prohlížíte, filtry a řezy zůstanou stejné. To vám umožní rychle přepínat mezi modely a sledovat provedené změny.

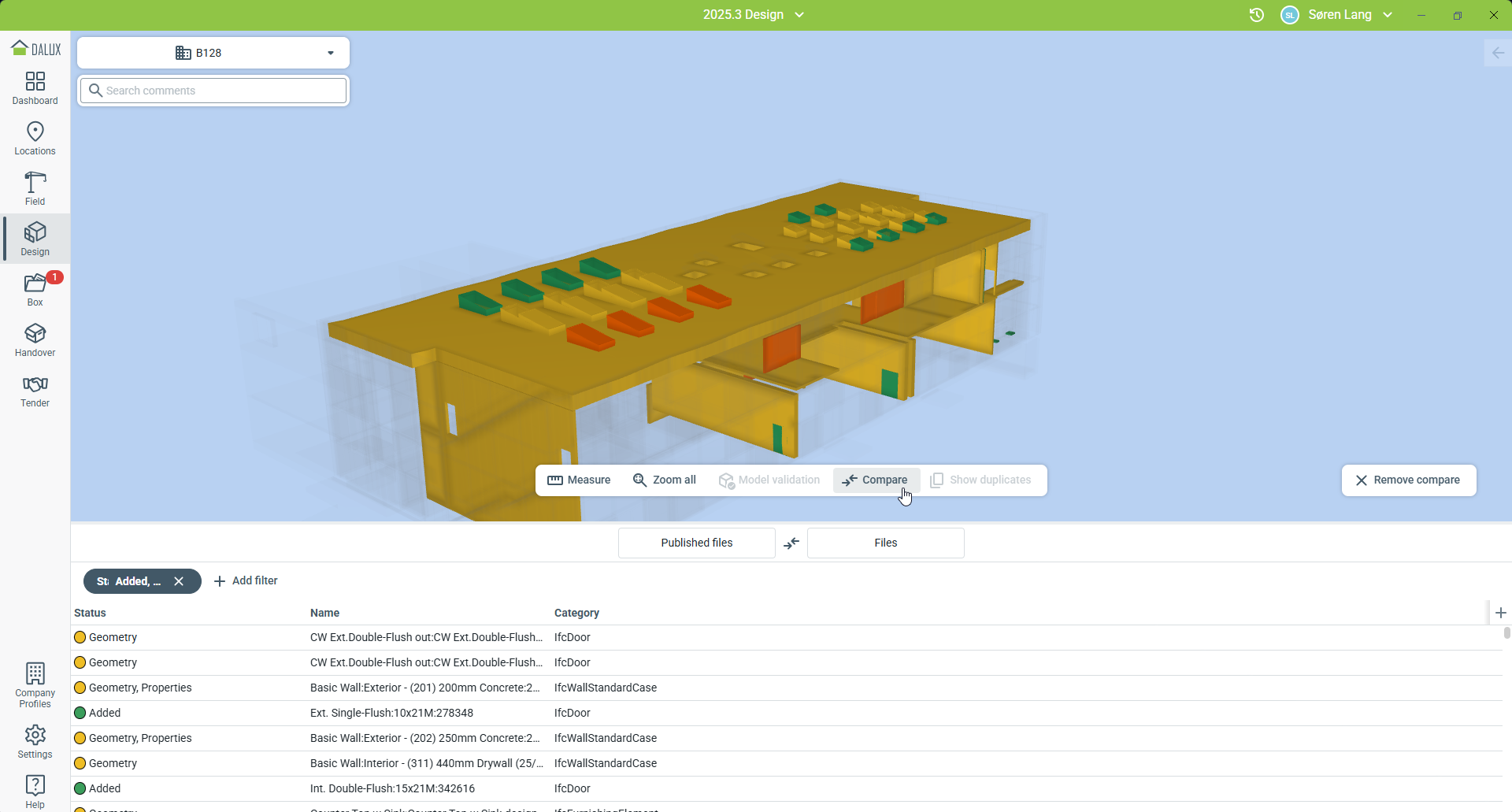

Pokud používáte desktopovou aplikaci Dalux, můžete porovnávat nejnovější verze modelu mezi nepublikovanou verzí Souborů a verzí v Publikovaných souborech. Můžete použít zobrazení seznamu k filtrování a řazení změn v modelu.
Více informací
Pokud se chcete dozvědět více o používání manuálního publikování, přečtěte si tento článek: Jak používat manuální publikování.
