Navigace v Lokacích na počítači

Tento článek popisuje, jak procházet modely a výkresy na Dalux desktopu. Naučit se, jak se nejlépe pohybovat ve svém 3D modelu, vám pomůže rychle najít potřebné informace.

Doporučujeme používat aplikaci Dalux pro počítače, když pracujete se složitými modely, protože umožňuje vašemu počítači využívat více zdrojů než webový prohlížeč.

Pokud používáte Dalux na mobilu, můžete se naučit, jak se navigovat ve 3D v tomto článku: Navigace v Lokacích na mobilu.

Jak otevírat a procházet výkresy v Lokacích

Pro přístup ke svým 3D modelům v projektu začněte tím, že v postranním panelu otevřete Lokace.

Dalux automaticky otevře BIM prohlížeč v posledním použitém zobrazení.

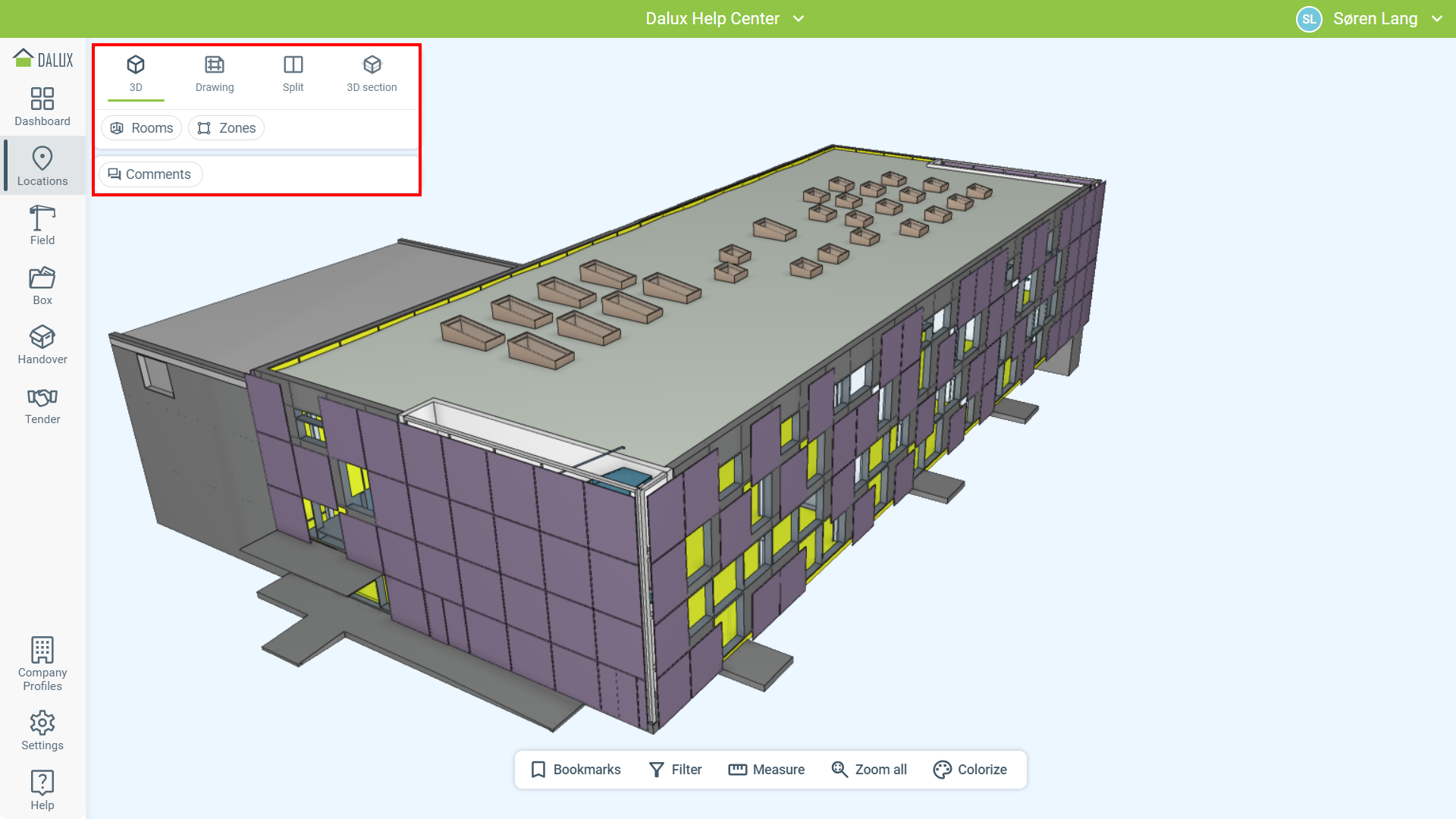

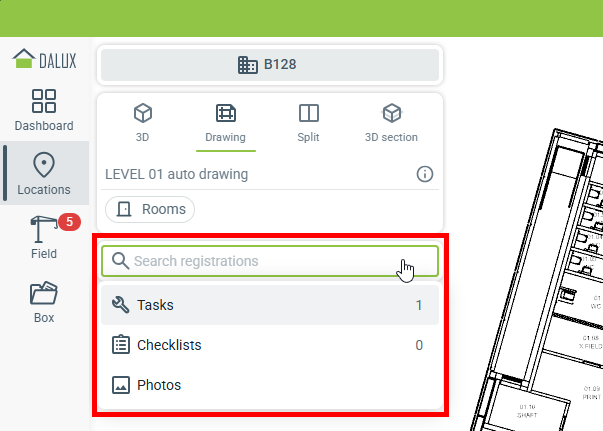

Na panelu nástrojů můžete přepínat mezi různými pohledy:

• 3D - Úplná 3D navigace umožňující pohyby ve všech osách
• Výkres - Pouze 2D pohled pro výkresy přidané k budově
• Rozdělit - Rozdělení mezi 3D a 2D, kde můžete použít 2D výkres pro pohyb ve 3D
• 3D průřez - 3D pohled s automatickým řezem založeným na výškových úrovních nebo vertikálních mapováních v modelu

Pohledy jsou podrobně popsány níže.

Použití 3D pohledu

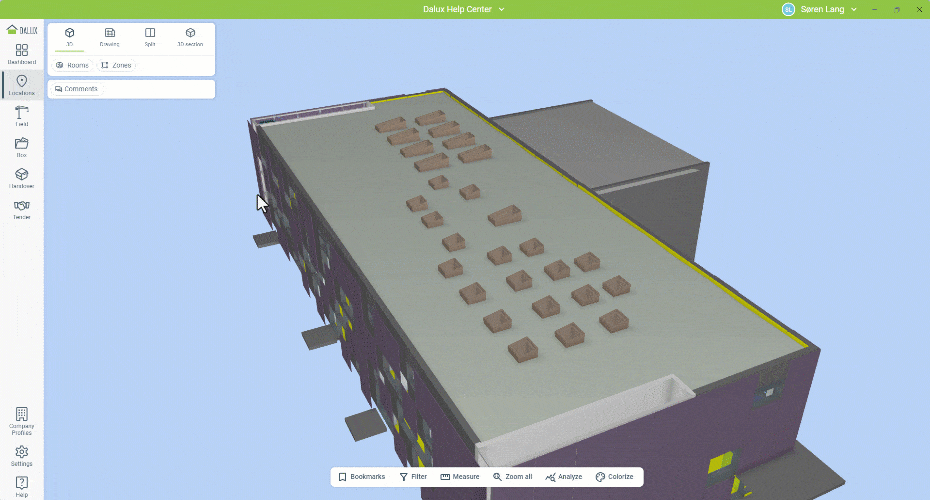

3D pohled je plný pohled, který vám umožňuje volně se pohybovat po modelu. Tento pohled je užitečný pro shromažďování informací z elementů modelu nebo přidávání komentářů ve 3D.

Pohyb v 3D se provádí pomocí myši, klávesnice, nebo kombinací obojího.

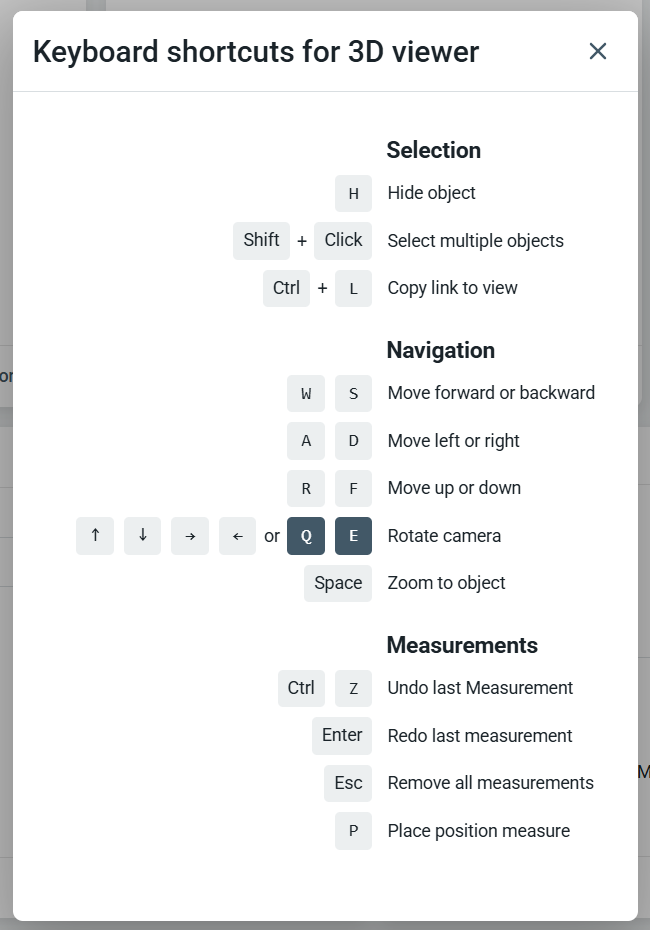

Některé užitečné klávesové zkratky zobrazíte kliknutím na své jméno vpravo nahoře a poté Klávesové zkratky.

Doporučuje se seznámit se s těmito zkratkami, protože vám pomohou při pohybu po modelu. Můžete také použít myš pro přesun pozice pohledu na větší vzdálenosti.

• Pro otočení pohledu klikněte, držte levé tlačítko myši a potáhněte
• Pro posun pohledu klikněte a držte pravé nebo prostřední tlačítko myši a potáhněte
• Otočením kolečka myši je pak pro přiblížení a oddálení pohledu

Ve 3D pohledu můžete vytvořit Komentář, pokud je tato funkce povolena a máte správná oprávnění.

Field registrace není možné vytvářet přímo ve 3D pohledu. Budete muset použít rozdělené zobrazení. To je proto, že umístění registrací musí být spojeno i s výkresem.

Použití kombinace myši a klávesnice ve 3D vám umožní rychle se orientovat ve vašem modelu.

Použití zobrazení výkresu

Pohled výkresu je pouze 2D a zobrazuje výkresy, které byly přidány k jednotlivým úrovním v budově. Pokud nemáte výkresy v budově, můžete použít automatické výkresy podle řezů na základě nadmořské výšky úrovní ve vaší budově.

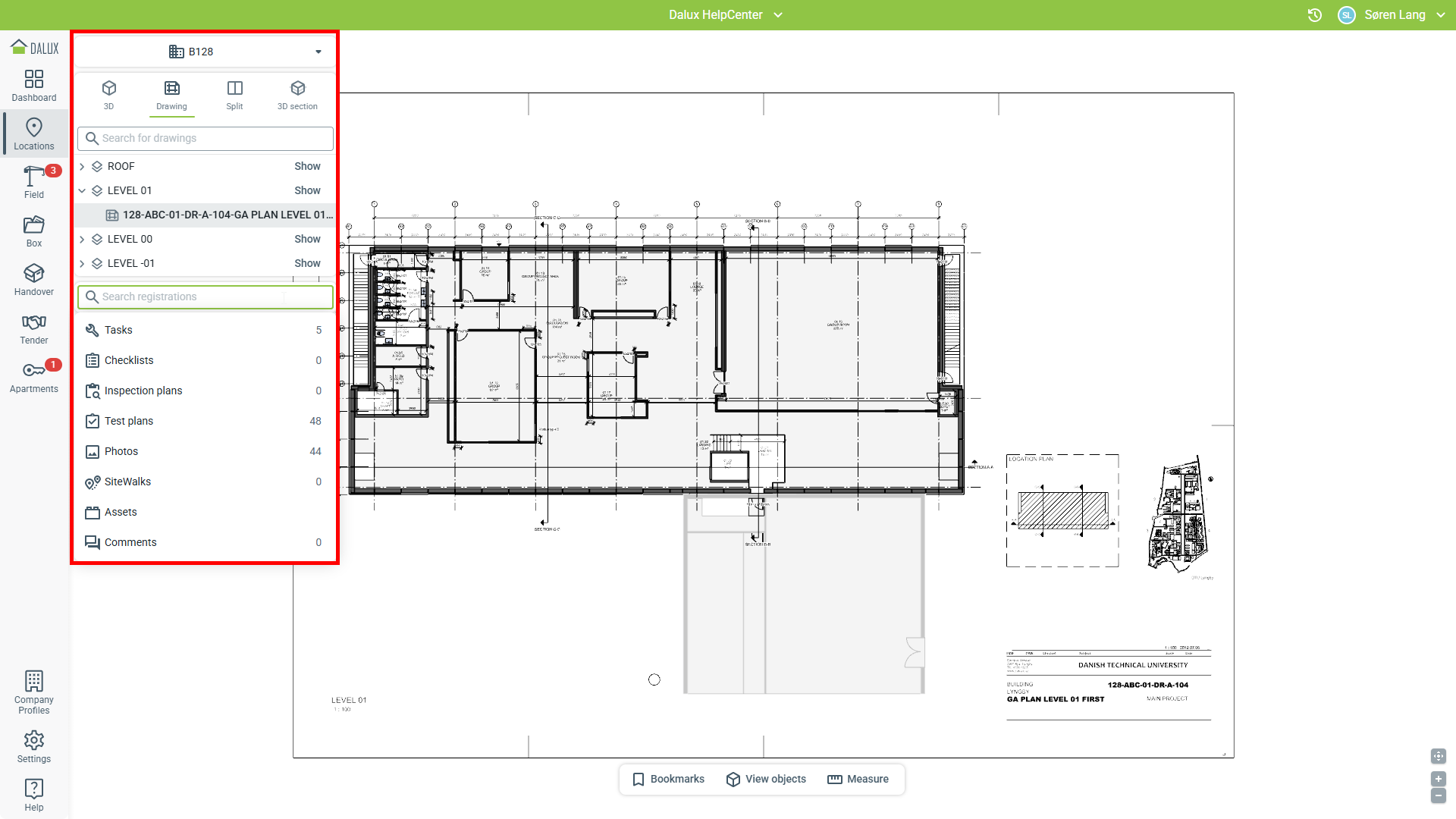

Pohled Výkres zobrazuje 2D výkres a nabídku. V menu můžete vybrat, který výkres zobrazit.

Úrovně jsou označeny ikonou . Každá úroveň může obsahovat více výkresů. Kliknutím na 'Zobrazit' automaticky přejdete na výchozí výkres pro úroveň.

Pokud projekt používá disciplíny a dílčí disciplíny, budou zobrazeny jako složky s ikonou .

Při prohlížení výkresu v Lokacích můžete:

• Klikněte a držte levé tlačítko myši a táhněte pro posun výkresu
• Otočte kolečkem myši pro přiblížení a oddálení (Můžete stisknout klávesu Ctrl pro přiblížení o menší kroky)

Pokud kliknete na výkres, můžete přejít na toto místo ve 3D. Tím se otevře Rozdělený pohled.

Použití rozděleného pohledu

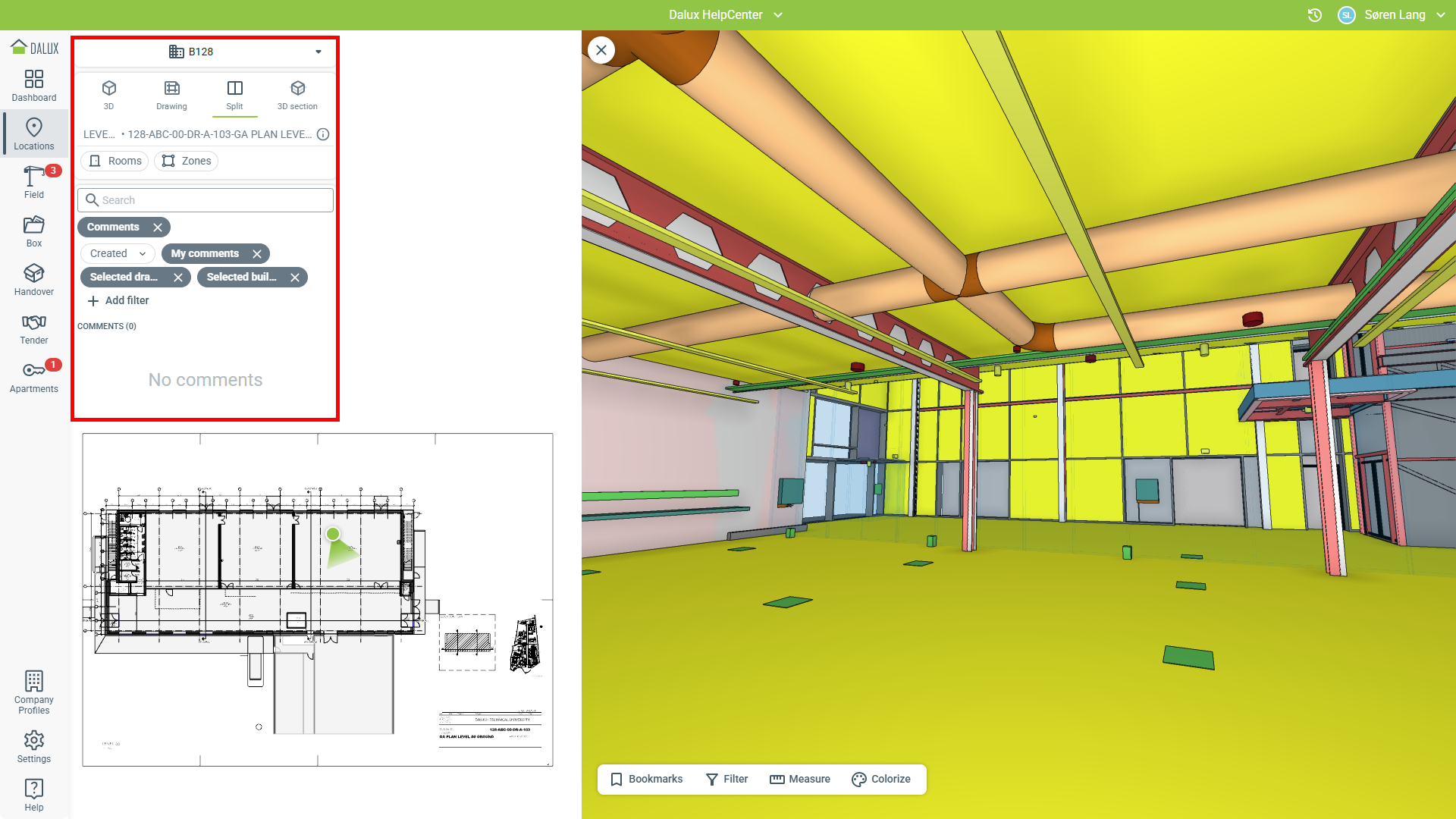

Rozdělený pohled vám umožňuje snadno se pohybovat po 3D modelu kliknutím na 2D výkres. Při rozděleném pohledu se můžete stále pohybovat ve 3D, ovšem pohled je uzamčen na aktuální úrovni. To znamená, že nemůžete posunout kameru nahoru nebo dolů.

Můžete vytvářet Field registrace v rozděleném pohledu kliknutím na objekty v modelu. Při tom je 3D umístění uloženo v registraci.

Podobně jako v Výkres zobrazení vyberete výkres z nabídky.

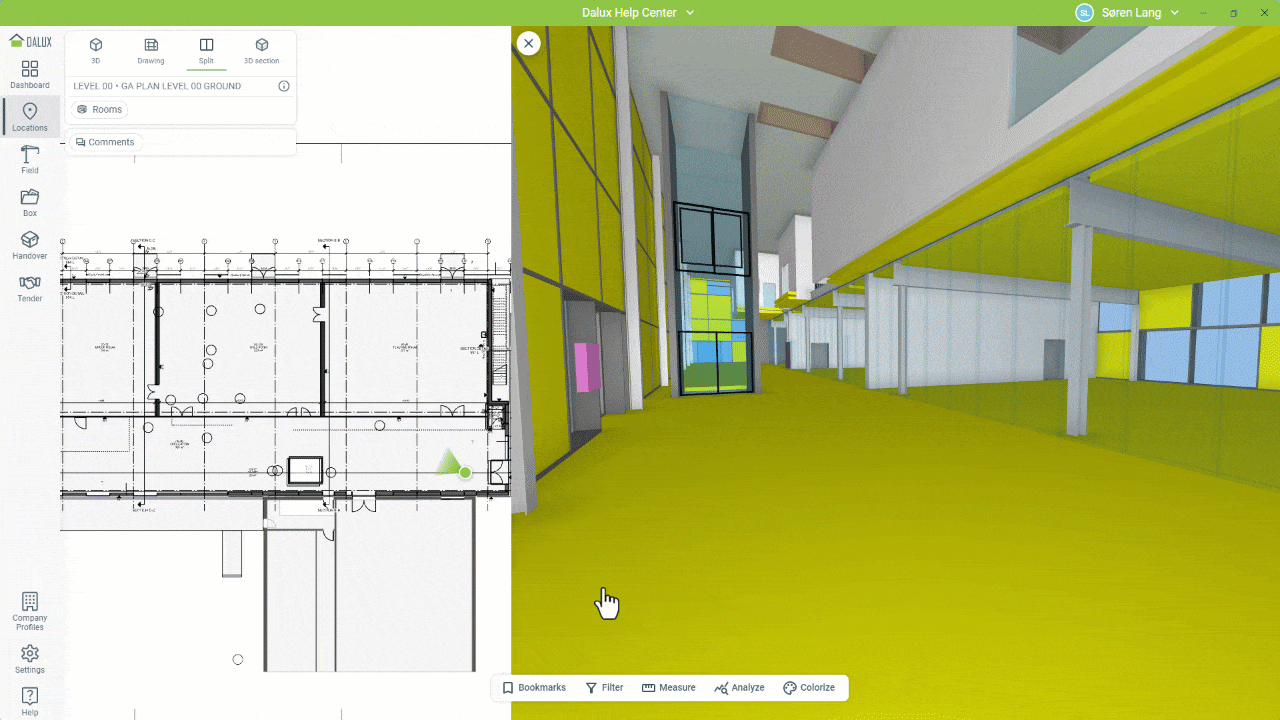

V rozděleném pohledu uvidíte svou aktuální lokaci označenou na výkresu jako zelený kruh. Směr kamery je také zobrazen.

V rozděleném pohledu můžete měnit zobrazení výkresu následovně:

• Klikněte a držte levé tlačítko myši a táhněte, abyste výkres posunuli
• Otočte kolečkem myši pro přiblížení a oddálení (Můžete stisknout klávesu Ctrl pro přiblížení o menší kroky)
• Klikněte na výkres pro přechod do 3D pohledu vybraného místa

V 3D okně jsou klávesové zkratky pro navigaci ve 3D vždy aktivní (nemůžete měnit nadmořskou výšku kamery). Pohybem ve 3D se automaticky posune ukazatel polohy na výkresu.

Rozdělený pohled je efektivní pro pohyb po jedné úrovni v modelu a vyžaduje méně složitou navigaci ve 3D.

Použití pohledu v 3D průřezu

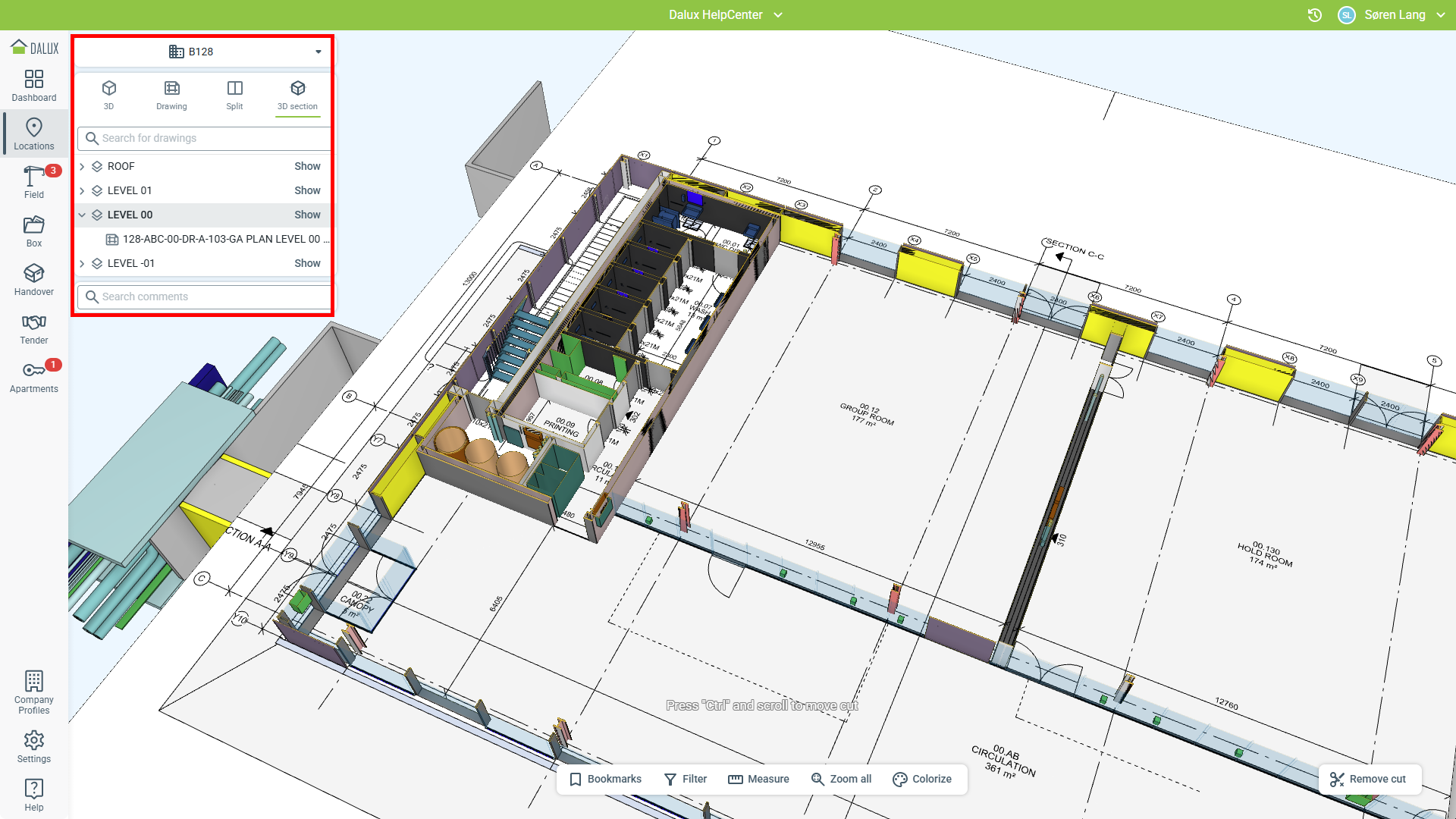

Pohled 3D průřez automaticky aplikuje řez a zobrazuje výkres pro kombinovaný 2D a 3D pohled. To funguje pro úrovně i vertikálně mapované výkresy.

Podobně jako v pohledu výkresu a rozděleném pohledu, musíte vybrat, který výkres zobrazit.

V tomto pohledu jsou dostupné všechny klávesové zkratky pro navigaci ve 3D. Můžete:

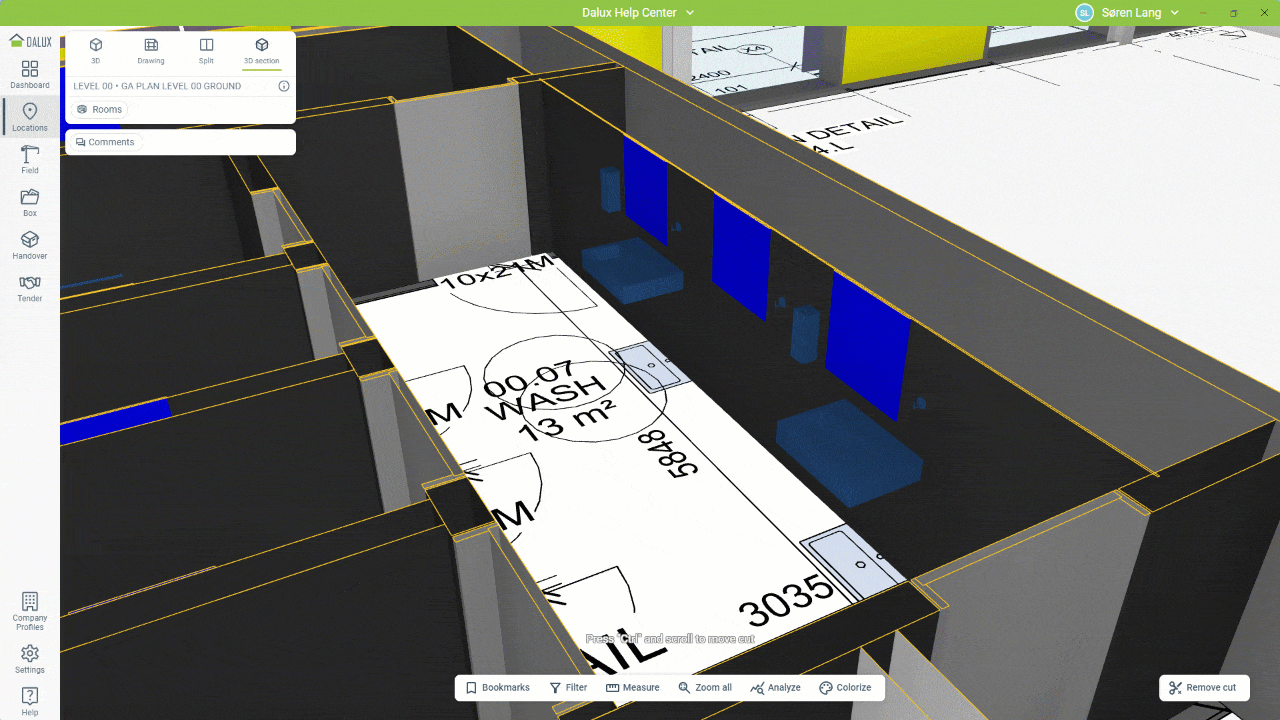

• Držte klávesu Ctrl a otáčejte kolečkem myši, abyste posunuli řez nahoru nebo dolů
• Klikněte na výkres a přepněte průhlednost nebo skryjte výkres
• Klikněte na výkres a stiskněte mezerník pro přiblížení a zobrazení celého výkresu

Řez můžete odebrat v pravém dolním rohu kliknutím na Odebrat řez.
