Filtry a zobrazení v Lokacích

Tento článek popisuje používání zejména filtrů a barev v Lokacích k vizualizaci různých dat.

Filtry používají vlastnosti z BIM modelu a jsou automaticky aktualizovány, jakmile je model upraven.

Funkce popisované v tomto článku:

• Filtry (osobní a skupinové filtry)
• Obarvení
• Zobrazení objektů

Jak používat filtry

Filtry jsou k dispozici pouze pro BIM model a ne výkresy. Můžete však použít Zobrazit objekty v kombinaci s filtry i na 2D výkresech, což je podrobně popsáno níže.

Všichni uživatelé mohou vytvářet osobní filtry a správci skupin mohou vytvářet skupinové filtry.

Začněte tím, že přejdete na Lokace a otevřete BIM model v jednom z 3D zobrazení. Všechny filtry, ke kterým máte přístup jsou uloženy pod Filtr v panelu nástrojů.

Existuje několik způsobů, jak vytvořit filtry při zobrazení BIM modelu.

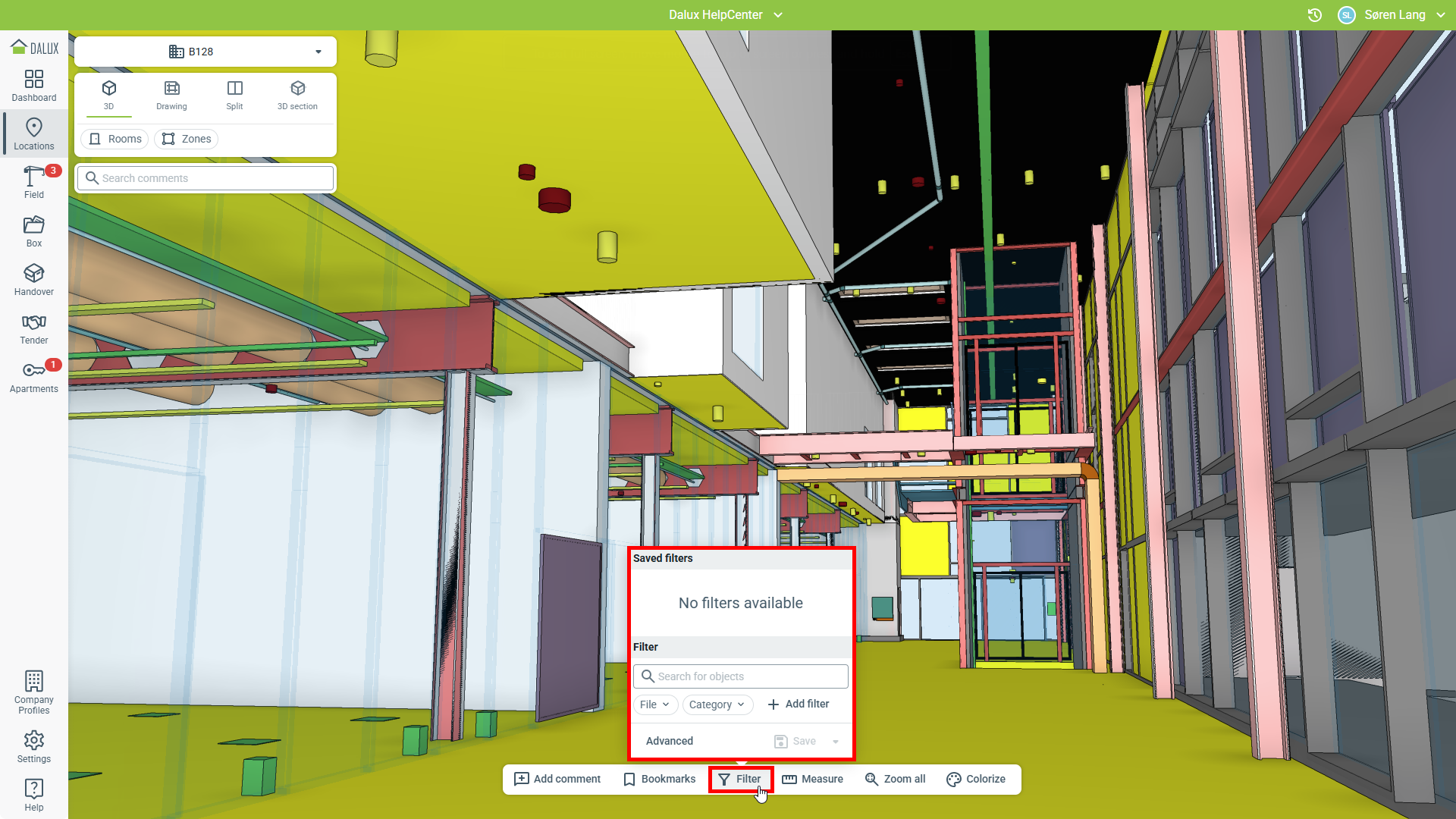

• Vytvořte filtr pomocí tlačítka Filtr.
• Vytvořte filtr kliknutím na objekt v modelu

Když kliknete na Filtr, můžete vyhledávat ve volném textu, přidat konkrétní filtr nebo vytvořit pokročilý filtr. Parametry souboru a kategorie jsou vždy k dispozici pro rychlý přístup.

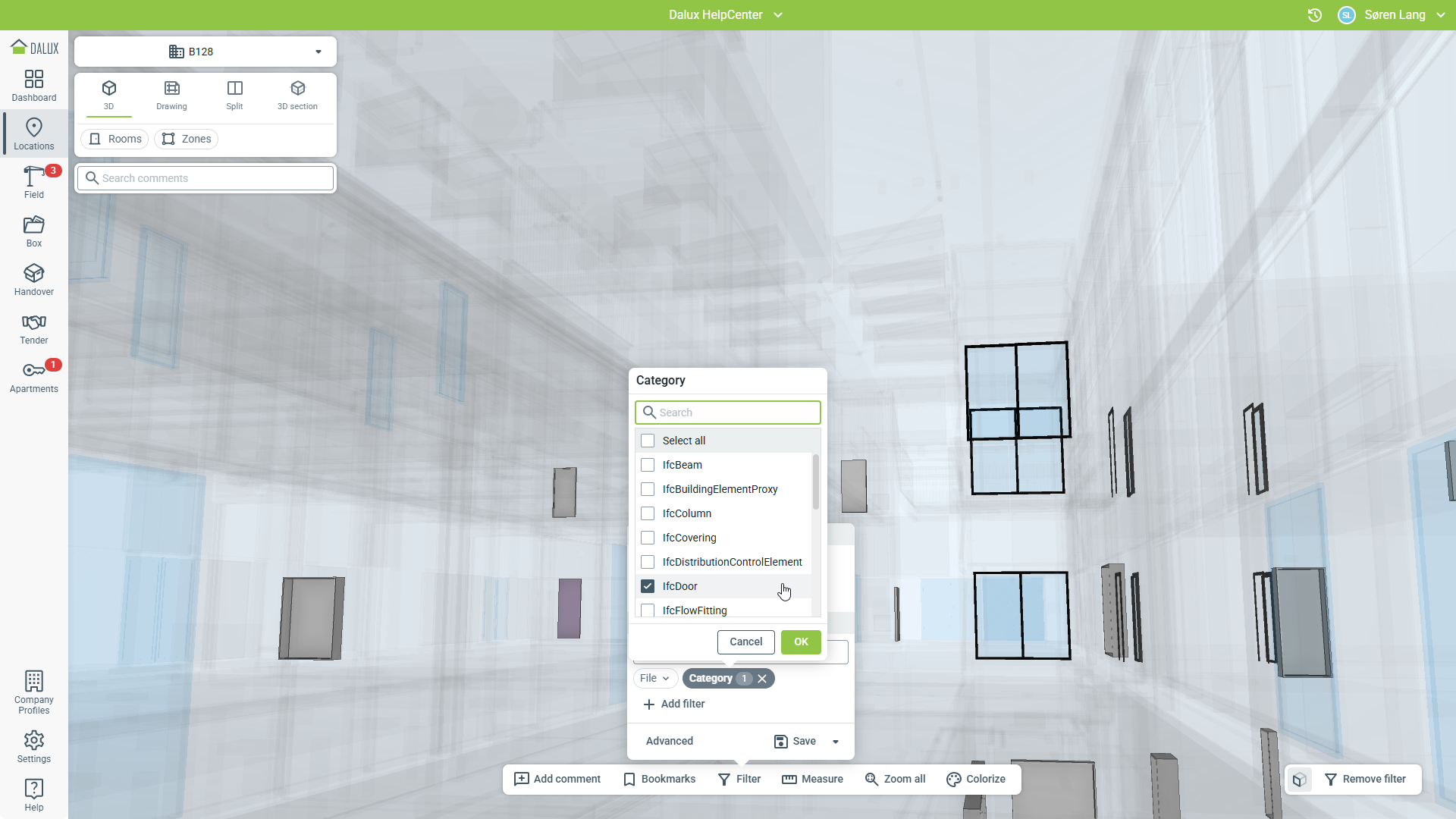

V tomto příkladu vytváříme filtr pro kategorii dveří. Když vyberete parametr pro filtr, 3D zobrazení se změní dle nastavených kritérií ve filtru.

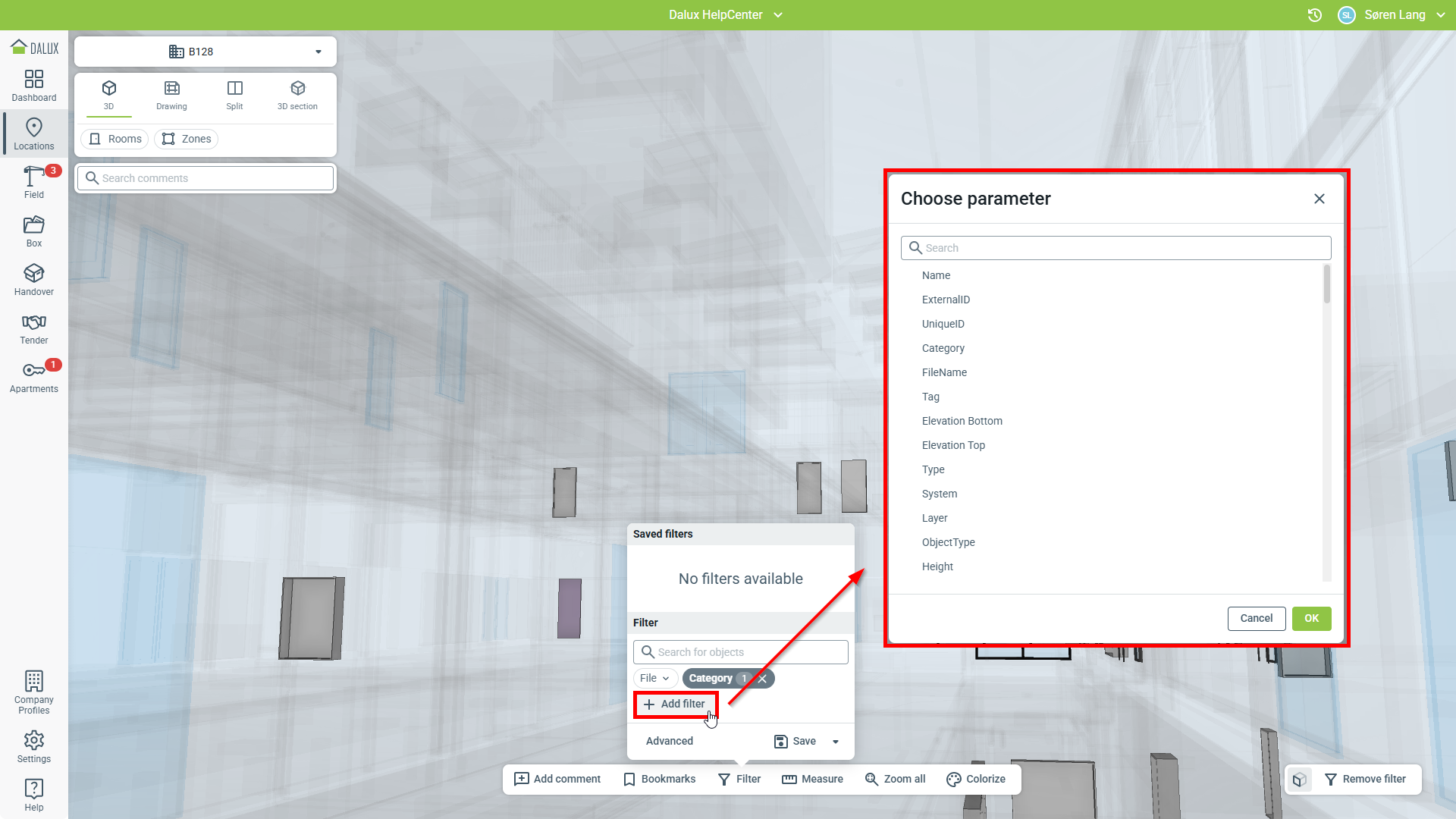

Můžete dále filtrovat své výsledky přidáním dalších parametrů do stejného filtru. Tohoto můžete dosáhnout kliknutím na Přidat filtr a výběrem různých parametrů. Dostupné parametry závisí na informacích ve vašem BIM modelu.

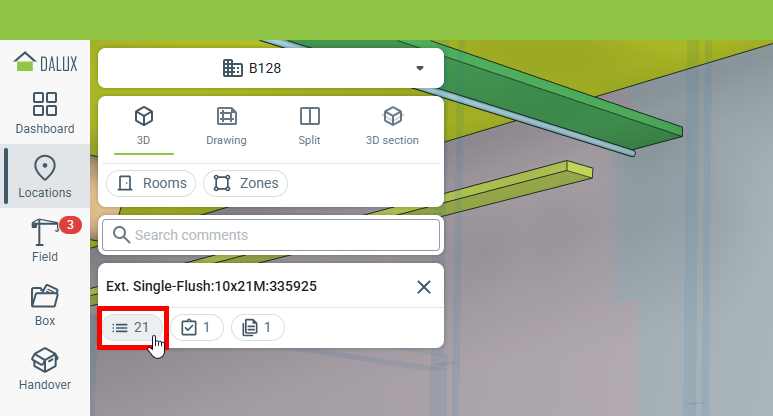

Můžete také rychle vytvořit filtr výběrem objektu v modelu. Kliknutím na ikonu rozbalíte seznam vlastností.

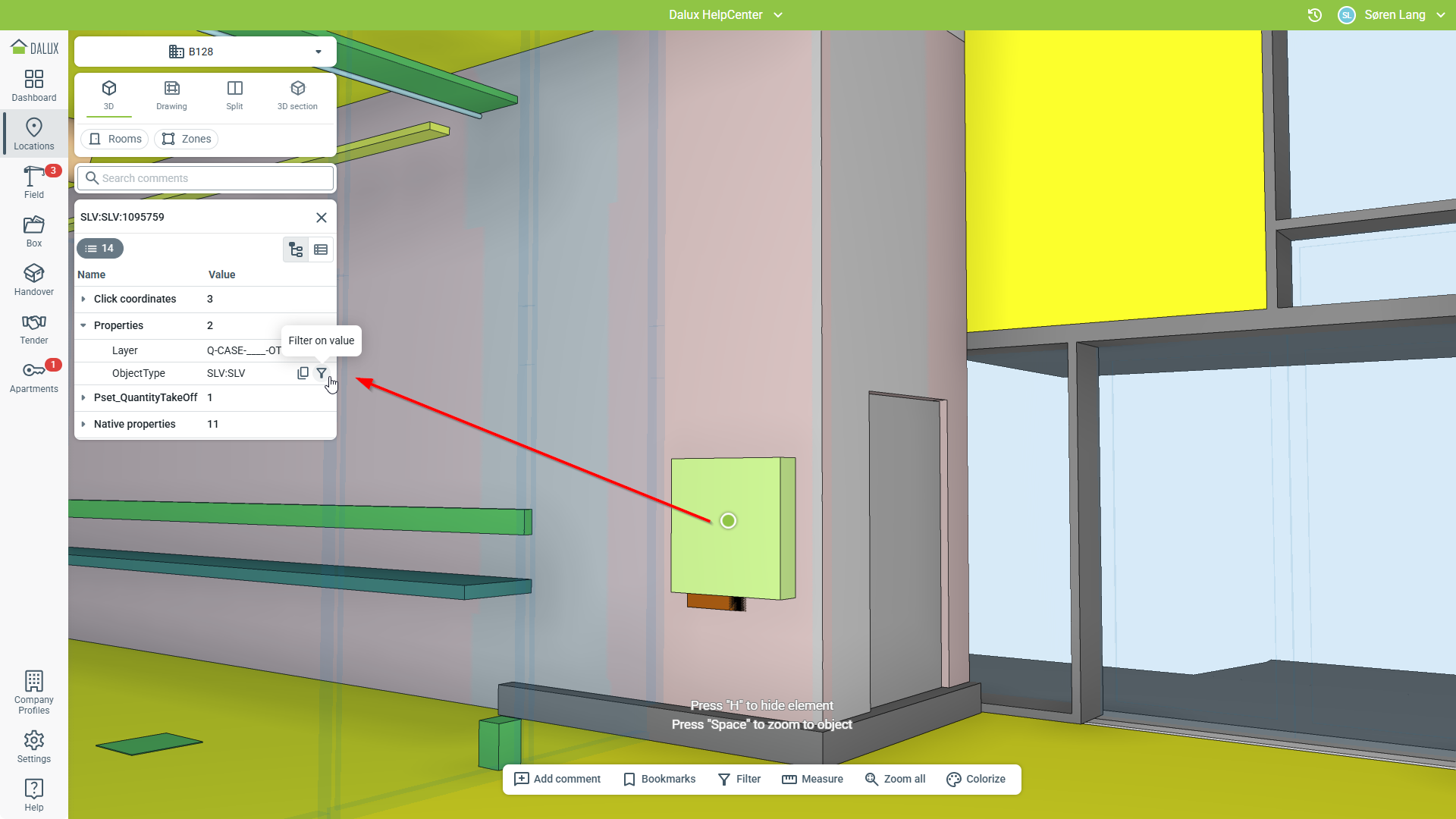

Tím se zobrazí vlastnosti objektu. Přesuňte kurzor myši nad vlastnost a klikněte na pro filtrování podle vlastnosti. Toto můžete udělat i pro více vlastností.

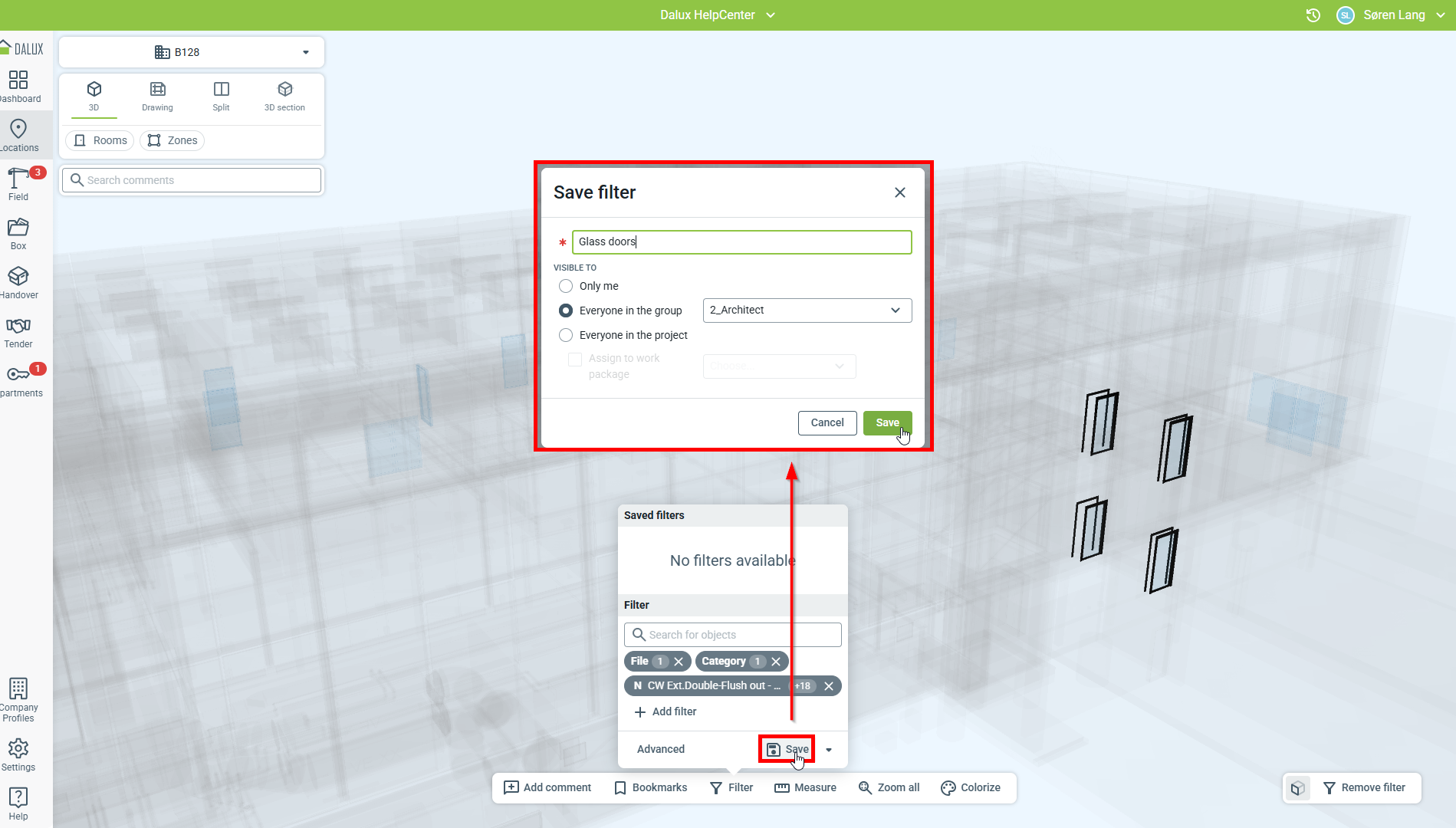

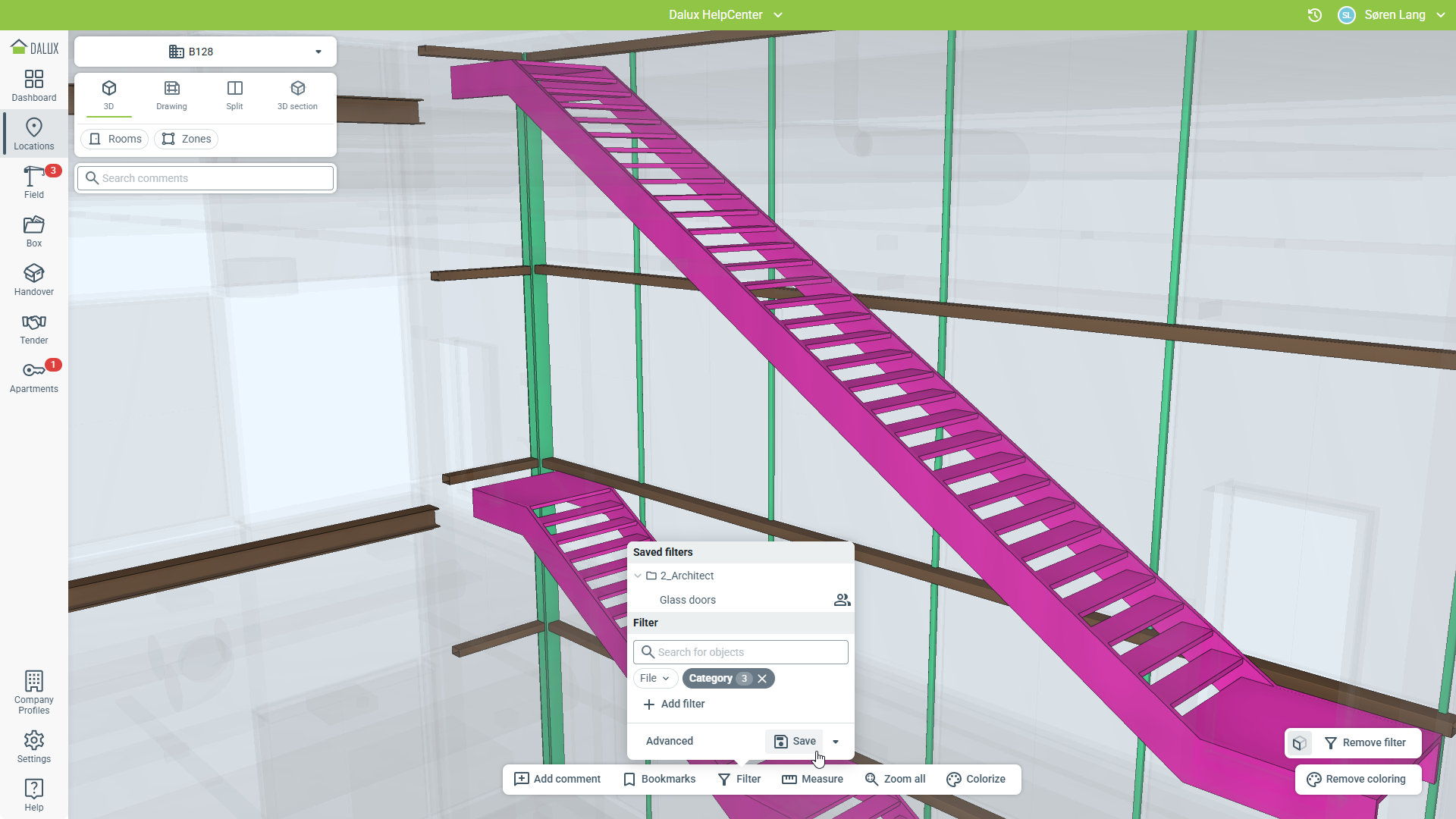

Když dokončíte nastavení svého filtru, můžete pak kliknout na Uložit, abyste uložili filtr na později. Pokud jste správcem skupiny ve své uživatelské skupině, můžete ukládat filtry, aby byly viditelné pro všechny ve vaší uživatelské skupině.

Pokud jste administrátorem projektu nebo manažerem plánování projektu, můžete filtry uložit pro všechny v projektu nebo pro konkrétní pracovní balíčky.

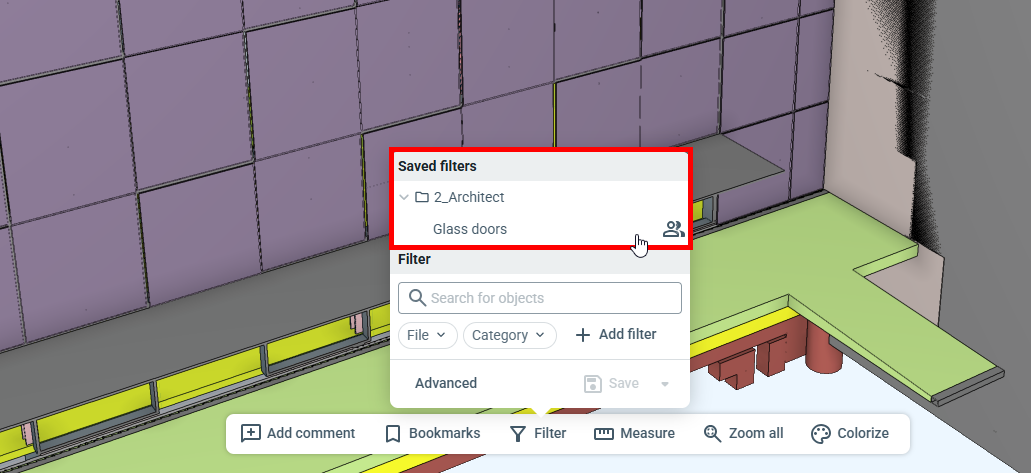

Uložené filtry se zobrazují pod ikonou Filtr v oblasti Uložené filtry.

Jak používat obarvení

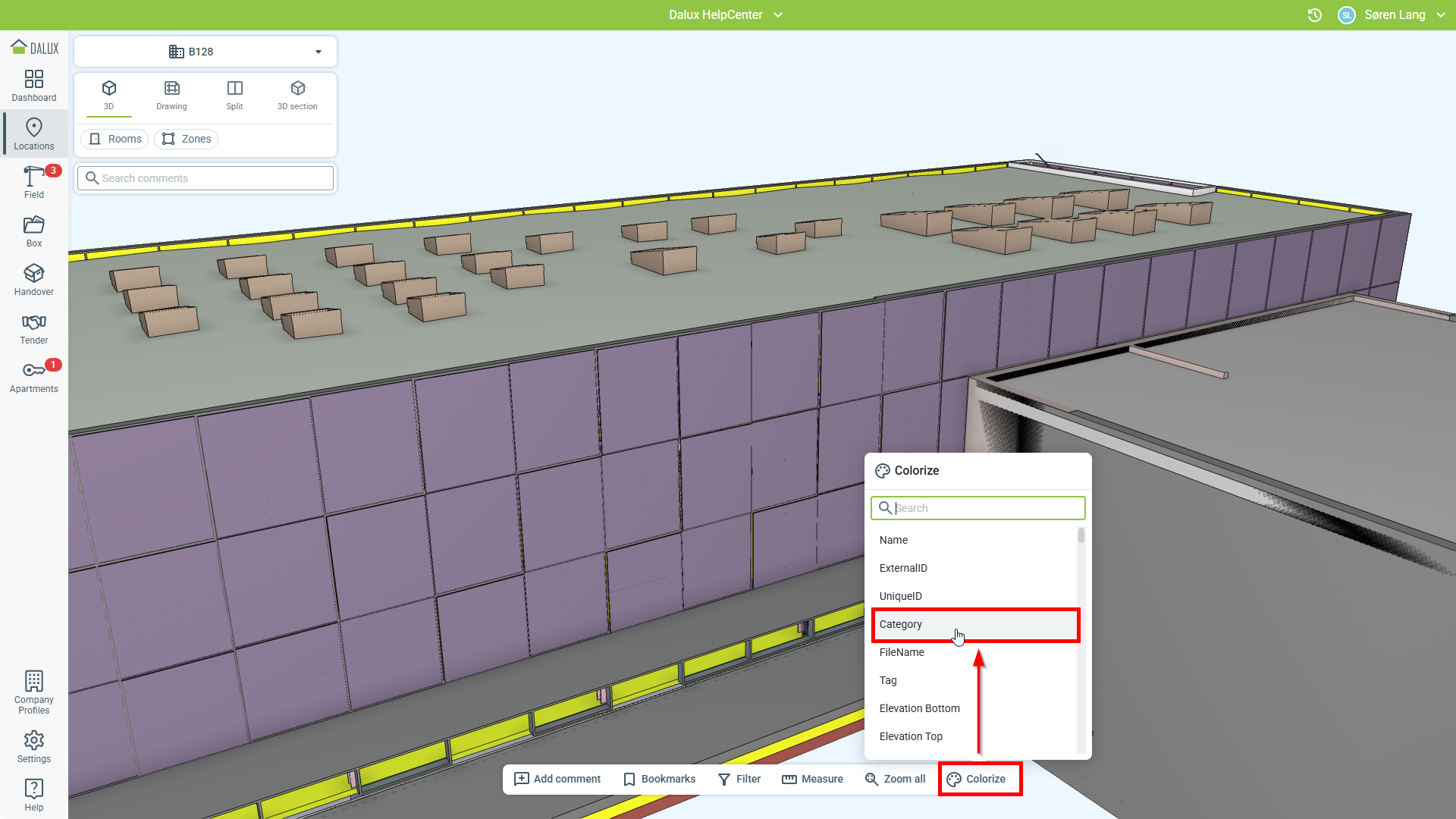

Obarvení vám umožní rychle barevně označit prvky BIM modelu na základě konkrétní vlastnosti. Nemůžete ručně vybrat, jaké barvy použít, protože Dalux přiřazuje barvy automaticky.

Můžete kombinovat Obarvit s Filtr, abyste vytvořili barevně kódovanou vizualizaci jen těch prvků, které potřebujete.

Když dokončíte nastavení svého filtru, můžete pak kliknout na Uložit, abyste uložili filtr na později. Pokud je zabarvení povoleno při ukládání filtru, automaticky se aktivuje, když se filtr znovu načte.

Zobrazení objektů ve výkresech

Barevné označení objekty z modelu je možné zobrazit i na výkresech.

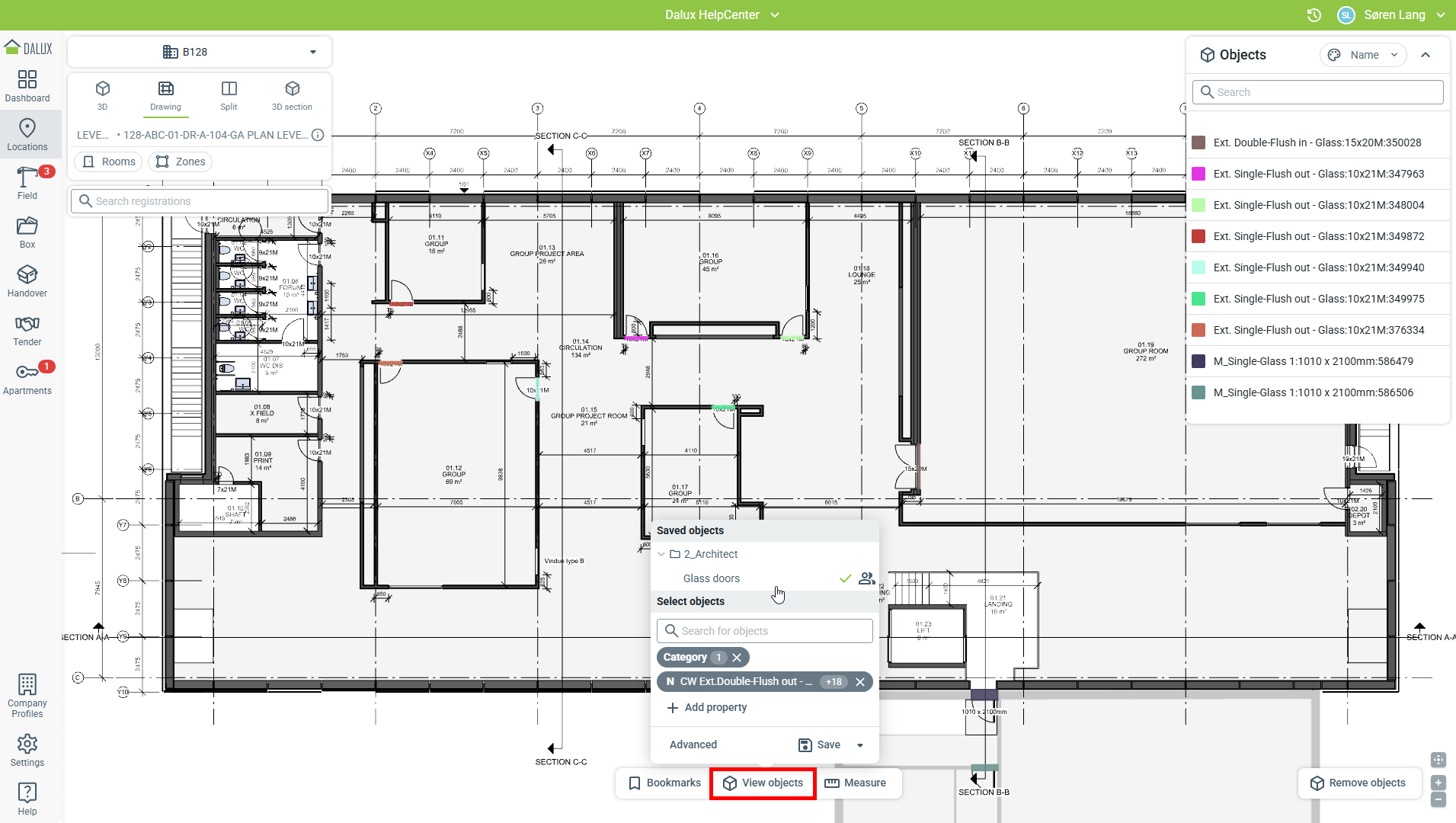

Začněte tím, že přejdete na Lokace a otevřete Výkres. Pak klikněte na Zobrazit objekty na panelu nástrojů.

Tento nástroj funguje jako 3D filtry. Z nabídky můžete vybrat vlastnosti pro filtr, který pak bude zobrazen na výkrese.

Z této nabídky můžete také načíst všechny uložené filtry (také filtry vytvořené v 3D).

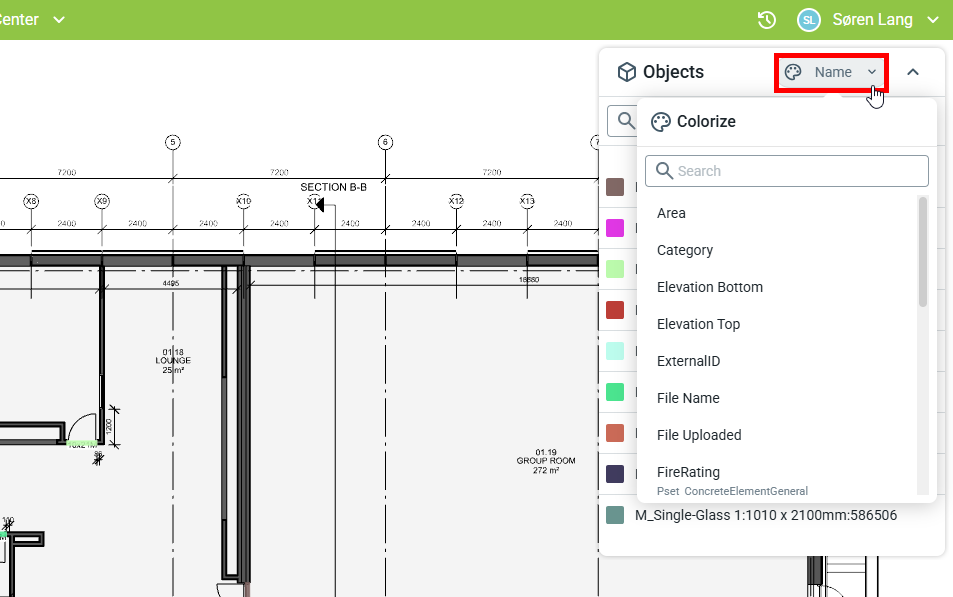

Po vybrání vlastnost se barevné kódování zobrazí vpravo. V horní části této nabídky můžete změnit, který parametr by mělo barevné kódování použít.
