Nástroj pro ověřování a kontrolu modelu umožňuje uživatelům zkontrolvat požadavky na kolize a bezpečnostní vzdálenosti mezi prvky v modelových budovách, aniž by museli čekat na zpětnou vazbu od druhé strany. Uživatelé s přístupem si mohou sami vyhodnocovat modely pomocí této funkce.
Tento nástroj umožňuje analyzovat, zda prvky splňují požadavky na kolize a bezpečnostní vzdálenosti pro projekt tím, že je aplikuje na model uvnitř Daluxu, a okamžitě poskytuje uživatelům potřebné informace, aby buď:
- Provedli potřebné změny v modelovacím softwaru
- Koordinovali s ostatními účastníky projektu komentováním prvků, které nevyhovují požadavkům
- Rozhodli se ignorovat problém s kolizí/bezpečnostní vzdáleností, pokud není relevantní
Více informací
Pokud se chcete dozvědět více o validaci metadat ve vašich modelových souborech, přečtěte si tento článek: Vlastnosti metadat v kontrole modelu.
Jak aktivovat Kontrolu modelu
Oprávnění uživatelů
Administrátor projektu nebo design manažer musí aktivovat modul kontrola modelu.
Kontrola modelu je součástí Design a je automaticky k dispozici, když je Design aktivován.

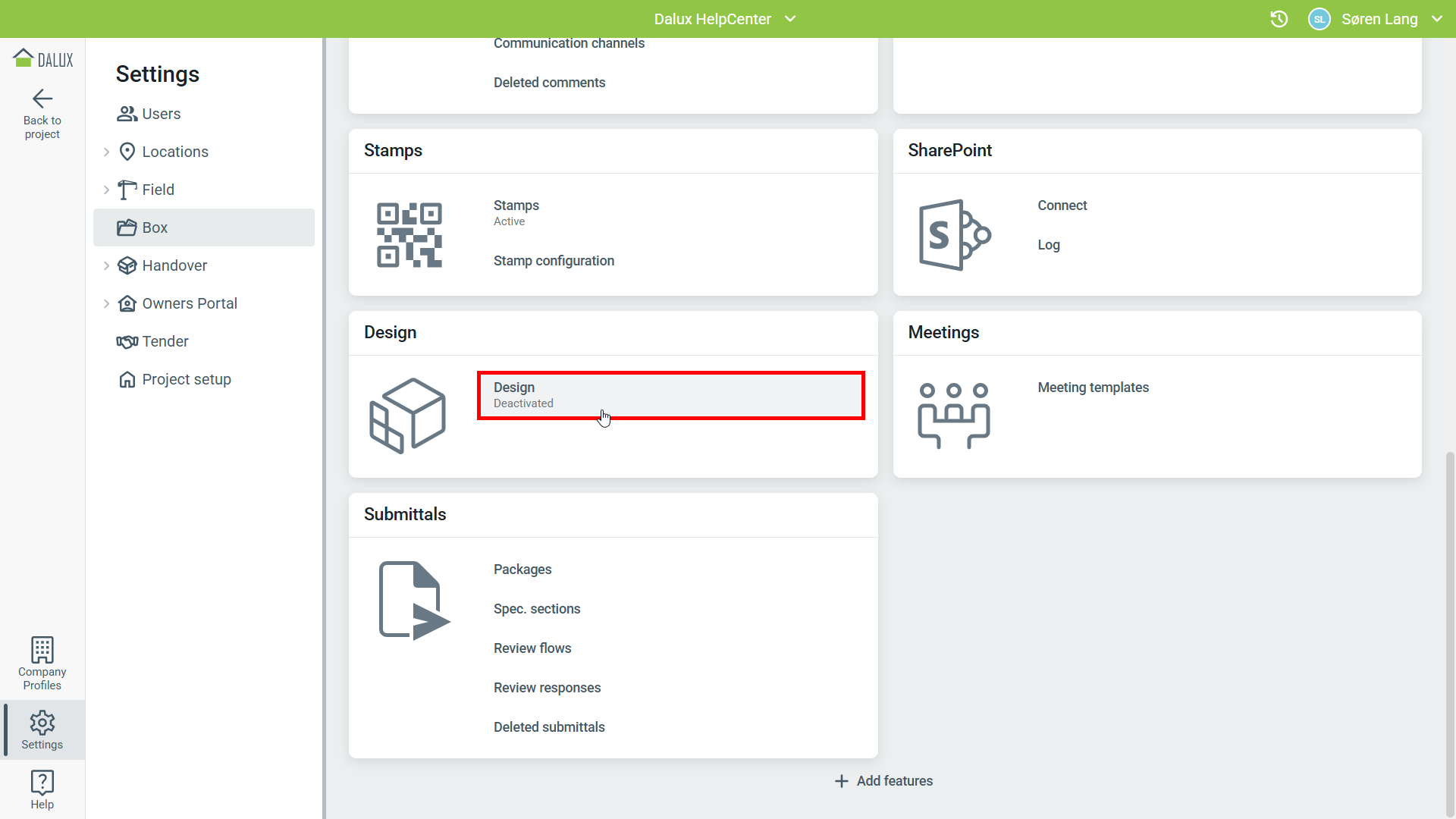

Pro aktivaci modulu Design, přejděte na
Nastavení
Box
Design
'Aktivovat':
Tipy a triky
Doporučujeme nastavit validaci modelu v desktopové aplikaci Dalux. To usnadňuje synchronizaci při zpřístupnění výsledků validace modelu v prohlížeči pomocí funkce 'Automation'.
Nastavení přístupu ke kontrole modelu
Oprávnění uživatelů
Pro nastavení přístupu k nástroji Kontrola modelu musíte být Administrátor projektu nebo Design manažer.
Po aktivaci modulu Design je nutné nastavit oprávnění pro uživatele, aby měli přístup ke kontrole modelu. Jakoukoli vlastní uživatelskou skupinu lze přidat v Nastavení
Box
Design
'Skupiny s přístupem'.
Alternativně lze přístup udělit při nastavení oprávnění pro uživatelské skupiny v sekci uživatelé v nastavení.
Nastavte disciplíny a skupiny objektů
Nastavte disciplíny
Chcete-li vytvořit požadavky, vytvořte disciplíny, které budou používat buď pouze vy, vaše uživatelská skupina, nebo všichni v projektu. Doporučujeme nastavit disciplíny pro každou designovou disciplínu ve vašem projektu, např. Architektura, HVAC, MEP apod.
Oprávnění uživatelů
Pro nastavení disciplíny pro uživatelskou skupinu musíte být správcem skupiny pro tuto uživatelskou skupinu.
Pro nastavení disciplíny pro všechny v projektu musíte být správcem projektu nebo design manažerem.
Administrátoři projektu a design manažeři nemohou nastavovat disciplíny pro uživatelské skupiny, pokud zároveň nejsou správci těchto uživatelských skupin.
Ostatní uživatelské skupiny, kterým byl udělen přístup k Design, mohou vytvářet kontroly pouze pro sebe.
Pro nastavení těchto disciplín přejděte na
Design
Vyberte budovu
Kontrola modelu.
Klikněte na Přidat
'Disciplína', zadejte disciplíně název a rozhodněte, zda má být viditelná pouze pro vás, pro konkrétní uživatelskou skupinu nebo pro všechny, kteří mají přístup k
Design.
Vytvořte skupiny objektů
Skupiny objektů jsou 3D prvky sdílející stejné atributy, například jejich kategorii. Nastavením těchto možností můžete řídit, které kontroly provést, co ignorovat a jaká bude závažnost určitých kontrol.
Vytvořte skupinu 3D objektů pomocí Přidat
Skupina 3D objektů.
V novém okně zadejte skupině objektů název a přiřaďte ji do disciplíny, poté filtrovejte objekty nastavením jejich kritérií. Můžete si zvolit různá nastavení filtrů:
- Izolovat: Filtruje pouze prvky, které odpovídají kritériím
- Skrýt: Filtruje vše kromě odpovídajících prvků
- Vyhledávání volného textu: Filtruje prvky, jejichž názvy obsahují text
Zkontrolujte prohlížeč, abyste se ujistili, že jsou před kliknutím na 'Uložit' filtrovány správné prvky.
Nastavit kontroly
Jakmile máte nastavené disciplíny a skupiny objektů, můžete definovat kontroly, které mají být prováděny pro kolize a kontrolu odstupu.
- Kolize jsou překrývající se prvky s definovanou tolerancí.
- Kontrola odstupu jsou prvky, které porušují minimální požadavky na vzdálenost od jiných objektů.
Chcete-li nastavit novou kontrolu, klikněte na buňku v matici požadovaných skupin objektů
V tomto příkladu předvedeme kontroly pro stěnové prvky a systém potrubí a vzduchotechniky. Stěnové prvky patří do disciplíny Architektura, zatímco potrubí patří do disciplíny HVAC.
Vyberte, zda chcete nastavit kolizi nebo kontrolu odstupu, definujte toleranci a určete, zda jsou výsledky méně závažné nebo kritické problémy.
V tomto příkladu jsme nastavili kontrolu kolize s tolerancí 100 mm, kterou považujeme za menší problém.
Nakonfigurujte to pro skupiny objektů, u kterých chcete provádět kontroly nebo nechat ostatní, aby tak učinili.
Automatizace
Pro ušetření kliknutí a spuštění kontroly modelu na pozadí můžete pro příslušné budovy aktivovat 'Automatizace'.
Technické informace
Chcete-li spustit automatickou validaci modelu a zpřístupnit výsledky v prohlížeči, musí být model po aktivaci funkce Automation znovu zpracován. Pro provedení tohoto postupu klikněte v desktopové aplikaci na Spustit kontroly. Kontroly jsou také dostupné poté, co byla budova znovu zpracována, například když jsou nahrány nové verze nebo když jsou přidány informace o budově.
Přejít na
Nastavení
Box
Design
'Automatizace'
Vyberte budovu, pro kterou chcete kontrolu modelu spouštět automaticky
Pokud je pro budovu aktivována automatizace, budou se kontroly automaticky znovu zpracovávat, když se do budovy přidají nové soubory modelu nebo se aktualizují existující soubory modelu. Při vytváření nových disciplín nebo nových skupin objektů musí být budova znovu zpracována, než je Automation zahrne do výsledků.
Více informací
Pokud se chcete dozvědět více o provádění kontrol v Kontrole modelu, přečtěte si tento článek: Jak provádět kontroly v Kontrole modelu.
