Kontrola modelu pro architekty a inženýry

Jako architekt nebo inženýr je vaší odpovědností nahrát soubory, které jsou zkoordinované s modely vytvořenými ostatními členy projektového týmu a splňují celkovou úroveň kvality. S Daluxem už nemusíte čekat na zpětnou vazbu od BIM koordinátora. Místo toho můžete zkontrolovat svůj model sami a provést změny okamžitě.

Pokud pracujete s Autodesk Revit, doporučujeme použít Dalux Plugin pro Revit. Dále také použijte desktopovou aplikaci Dalux, pro kontrolu svého modelu napřímo pro rychlou zpětnou vazbu.

Ověření modelu v Autodesk Revit

Můžete použít Dalux Plugin pro Revit ke kontrole svého modelu přímo v Revitu, aniž byste museli opustit projekční software.

Pro to je potřeba nejdříve stáhnout plugin a nainstalovat jej podle těchto pokynů.

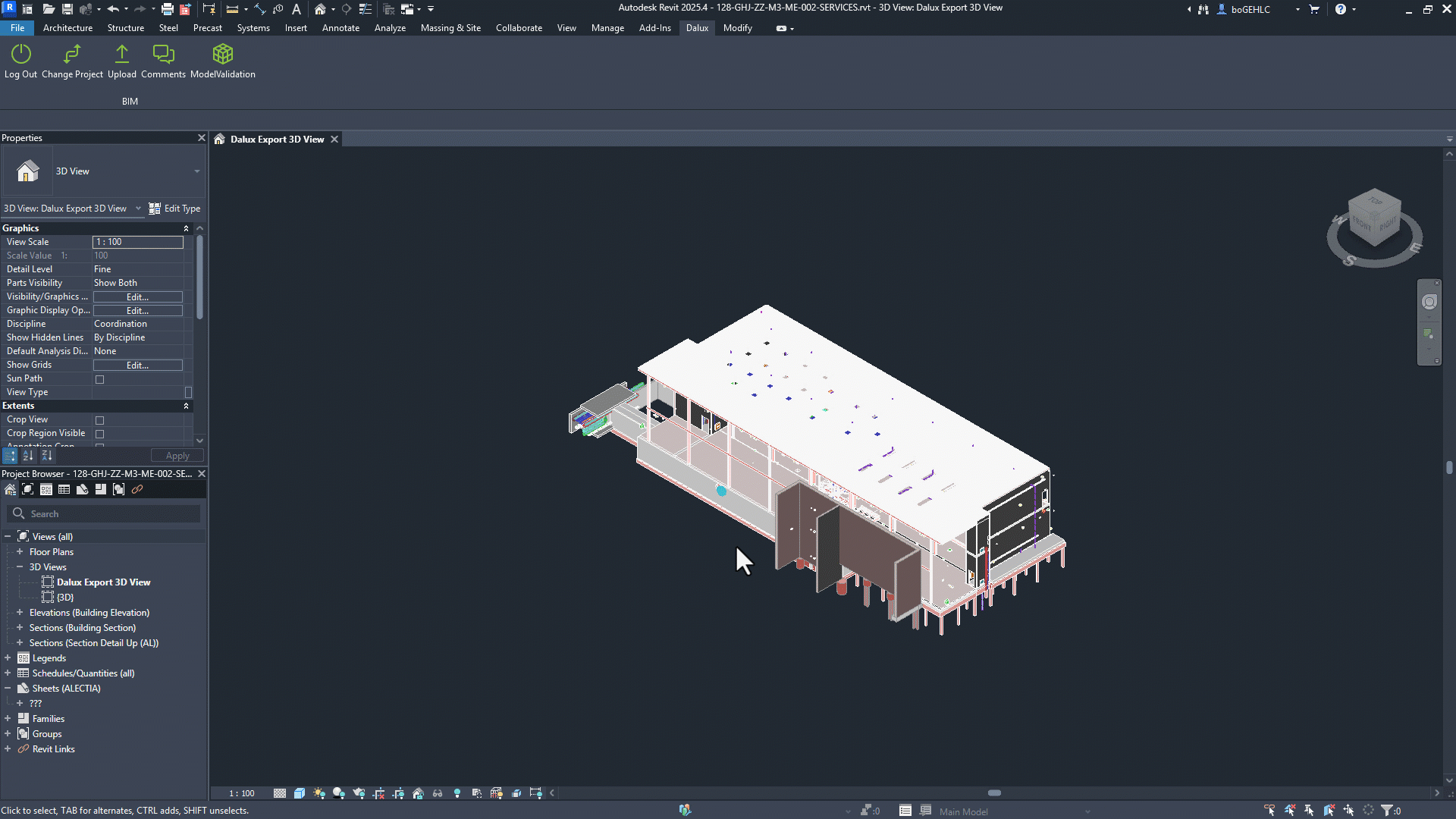

Když máte model otevřený v Revitu, z panelu nástrojů otevřete funkci Kontrola modelu a vyberte budovu, ke které je váš model připojen.

Kolize a kontroly odstupu

Nyní vyberte buď konkrétní sadu kontrol pro vaši disciplínu, nebo klikněte na 'Spustit kontroly' a spusťte tak všechny kontroly kolizí a kontroly odstupu nastavené koordinátorem BIM vašeho projektu.

Kliknutím na kolizi nebo kontrolu odstupu je můžete podrobněji prozkoumat. Klikněte na 'Otevřít v Revitu' pro přiblížení na něj ve vašem aktuálně otevřeném modelu. Tímto způsobem můžete v případě potřeby snadno provést změny.

V tomto příkladu pracujeme v MEP modelu projektu a je k němu připojen konstrukční model.

Procházením kolizí můžeme u každého problému rozhodnout, zda chceme provést změny v našem modelu, ignorovat jej, protože není relevantní, nebo odeslat komentář konstrukčnímu projektantovi či vedoucímu projektu.

Tyto akce jsou podrobněji vysvětleny zde: Jak provádět kontroly v Kontrole modelu

Kontroly vlastností

Vyberte kontrolu vlastností, abyste zjistili, zda váš model splňuje všechny požadavky EIR (požadavky na výměnu informací). Klikněte na pravidla vaší disciplíny, aby se automaticky zkontrolovalo, zda požadované vlastnosti existují a zda odpovídají očekávaným hodnotám BEP.

V níže uvedeném příkladu musí MEP inženýr ke každému kanálu přidat informace o systému. Všechny oranžově zbarvené prvky tento požadavek nesplňují z následujících důvodů:

• Informace chybí. Mohou přidat vlastnosti před odesláním modelu.
• Prvky nejsou správně kategorizovány. Mohou to vyřešit před odesláním modelu.
• Tento požadavek je relevantní až v pozdější fázi. Mohou svůj model i tak odeslat.

Kontrola modelu v Daluxu

Chcete-li zkontrolovat svůj model v Daluxu, nahrajte jej do Dalux Box a přejděte na

DesignKontrola modelu

abyste získali okamžitou zpětnou vazbu na svůj model.

Proces je podobný procesu v Revitu, ale odsud nemůžete otevírat problémy přímo v Revitu.

Tento článek podrobně vysvětluje, jak provádět kontroly v modelu: Jak provádět kontroly v Kontrole modelu.

Z pozice BIM koordinátora si můžete zjistit více informací o tomto tématu zde: Kontrola modelu pro BIM koordinátory.
