Tento článek pokryje základy používání funkce mapy v projektech InfraField.

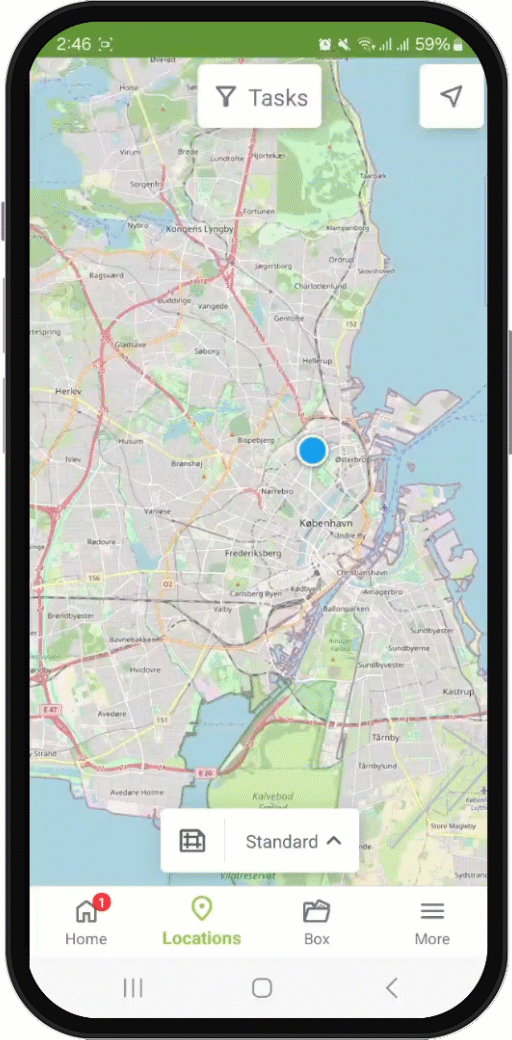

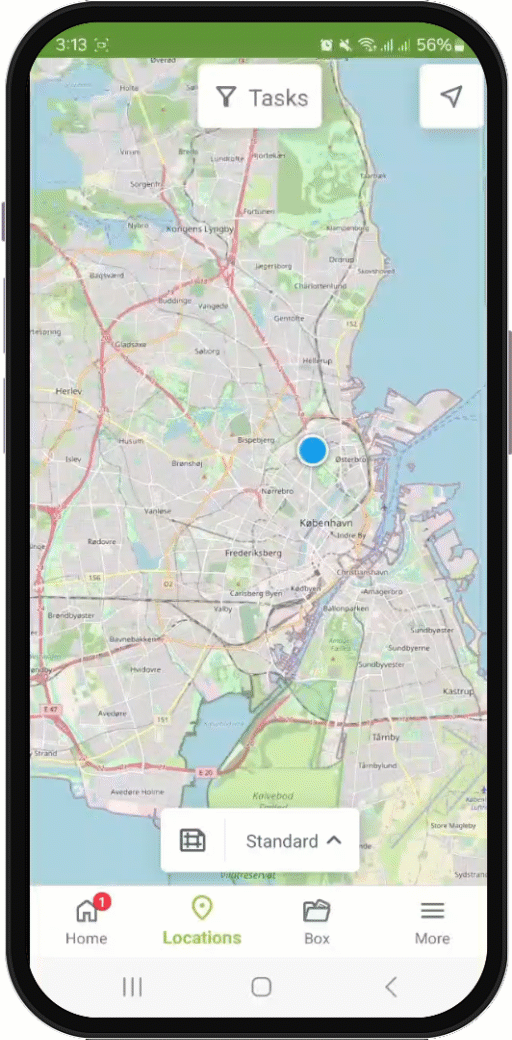

Mapa se nachází na kartě Lokace. Umožňuje vám zobrazit všechna vaše geometrická data v kontextu s mapou okolí.
Přepnutí mezi mapou a výkresy
Pokud projekt používá současně objekty/oblasti a mapu, můžete mezi nimi přepínat stisknutím ikony /
. Přepnutí na mapu otevře mapovou vrstvu, kterou správce projektu nastavil jako výchozí.
Když jste v zobrazení mapy, můžete použít ikonu k návratu k poslednímu zobrazenému výkresu. Podobně, když si prohlížíte výkresy, můžete použít ikonu
k návratu do zobrazení mapy.
Přepnutí mezi mapovými vrstvami

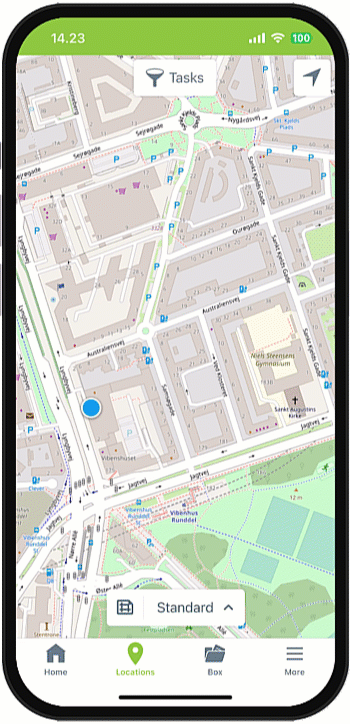

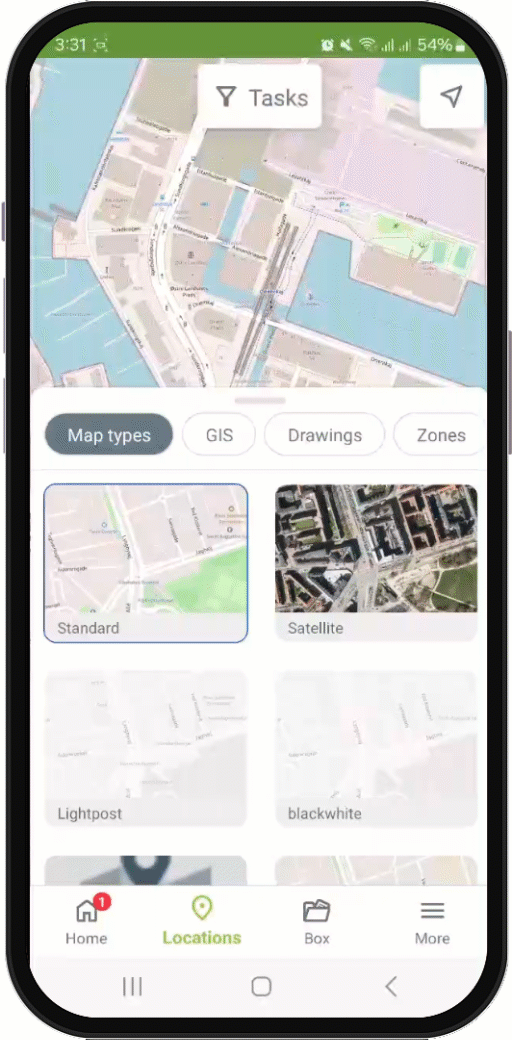

Chcete-li přepínat mezi vlastními mapovými vrstvami, klepněte na název aktuální mapové vrstvy. Poté vyberte jinou mapovou vrstvu z menu a zavřete menu potažením dolů.

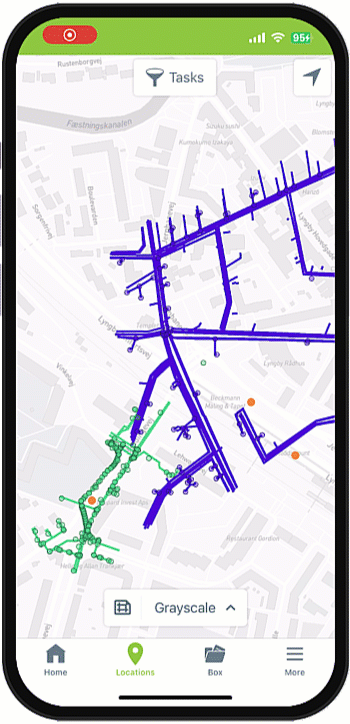

Zobrazit Data GIS na Mapě
GIS vrstvy se nacházejí v zobrazení mapy v menu vlastních mapových vrstev. Zobrazují se podobně jako u Dalux Desktop. Můžete vybrat více GIS vrstev najednou.

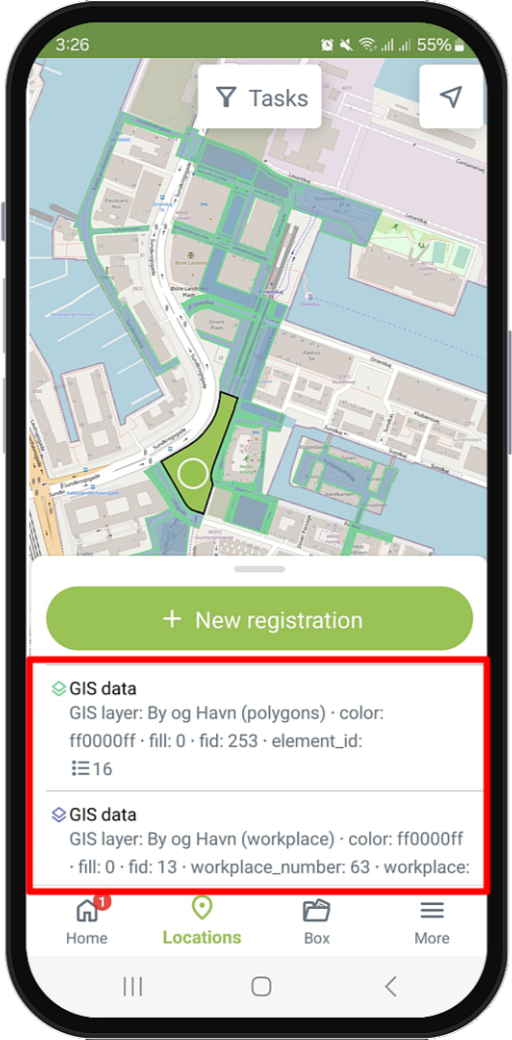

Pro přístup k metadatům různých objektů na ně klikněte a poté vyberte Data GIS. Číslo vedle ikony označuje počet vlastností spojených s objektem. Stisknutím na GIS data zobrazíte vlastnosti.
Zobrazit výkresy a modely na mapě
Stisknutím na název mapy zobrazíte výkresy a pohledy z ptačí perspektivy na vaše modely přímo na mapě. Můžete zobrazit více modelů a výkresů najednou. Jednoduše je vyberte z nabídek a zobrazení mapy se přiblíží na aktivované informace.
Zobrazit zóny na mapě

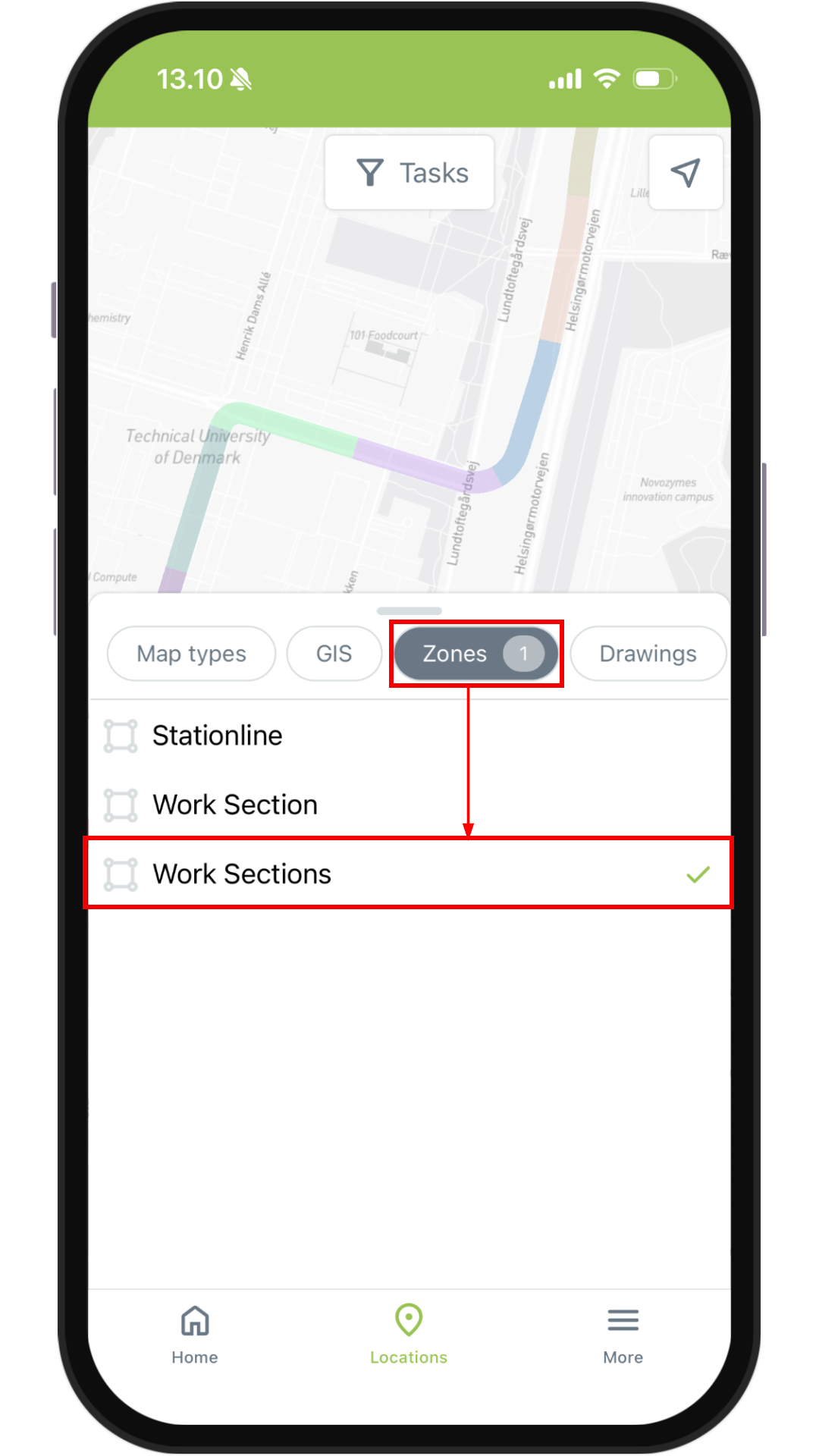

Klepněte na název mapy pro zobrazení zón na mapě. Můžete vybrat více vrstev zón a zobrazit je společně na mapě.

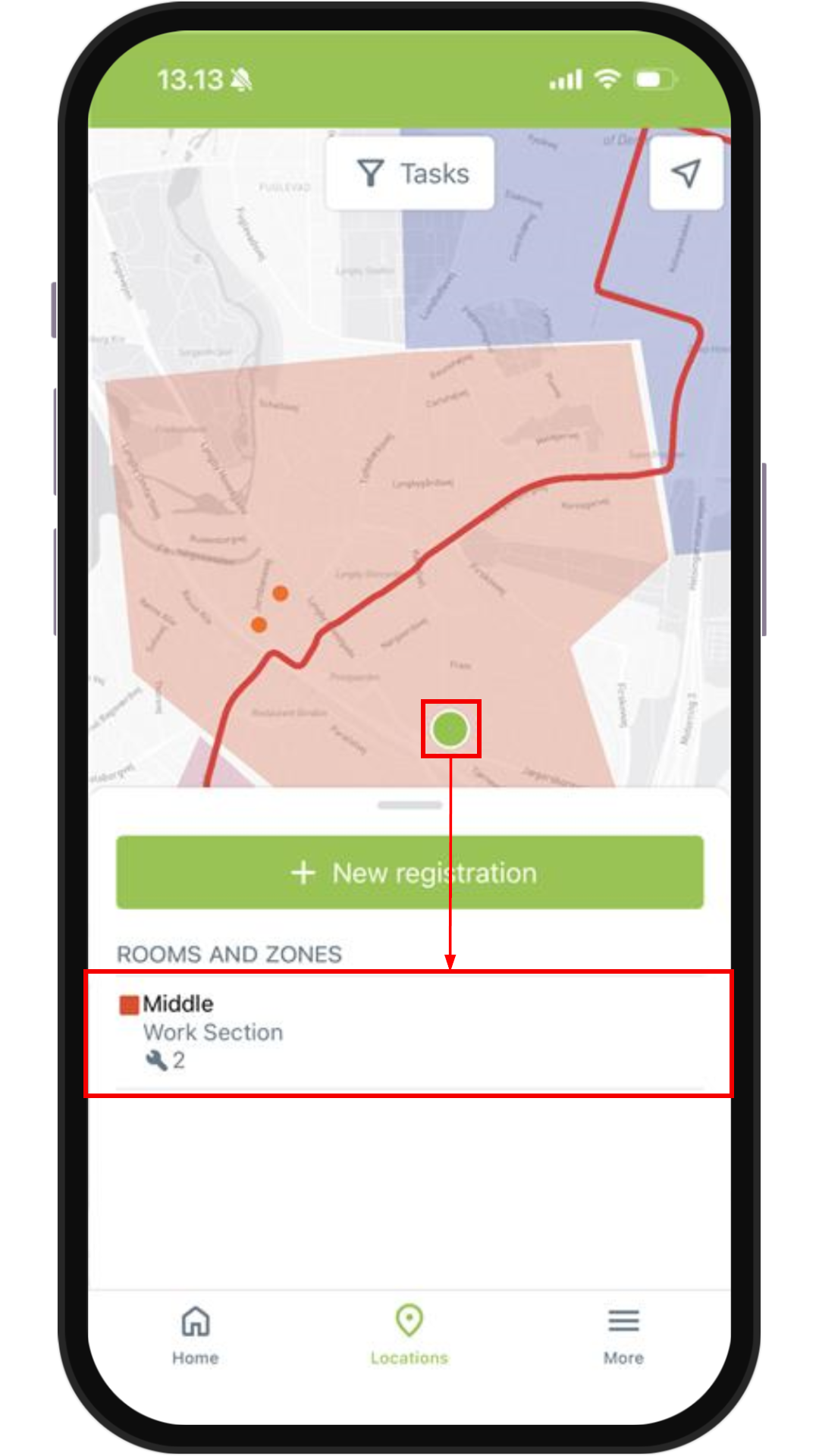

Klepnutí uvnitř vrstvy zóny vám umožní přístup ke všem vlastnostem zón a ke všem registracím v této zóně, ke kterým máte přístup.
Zobrazit trasy na mapě

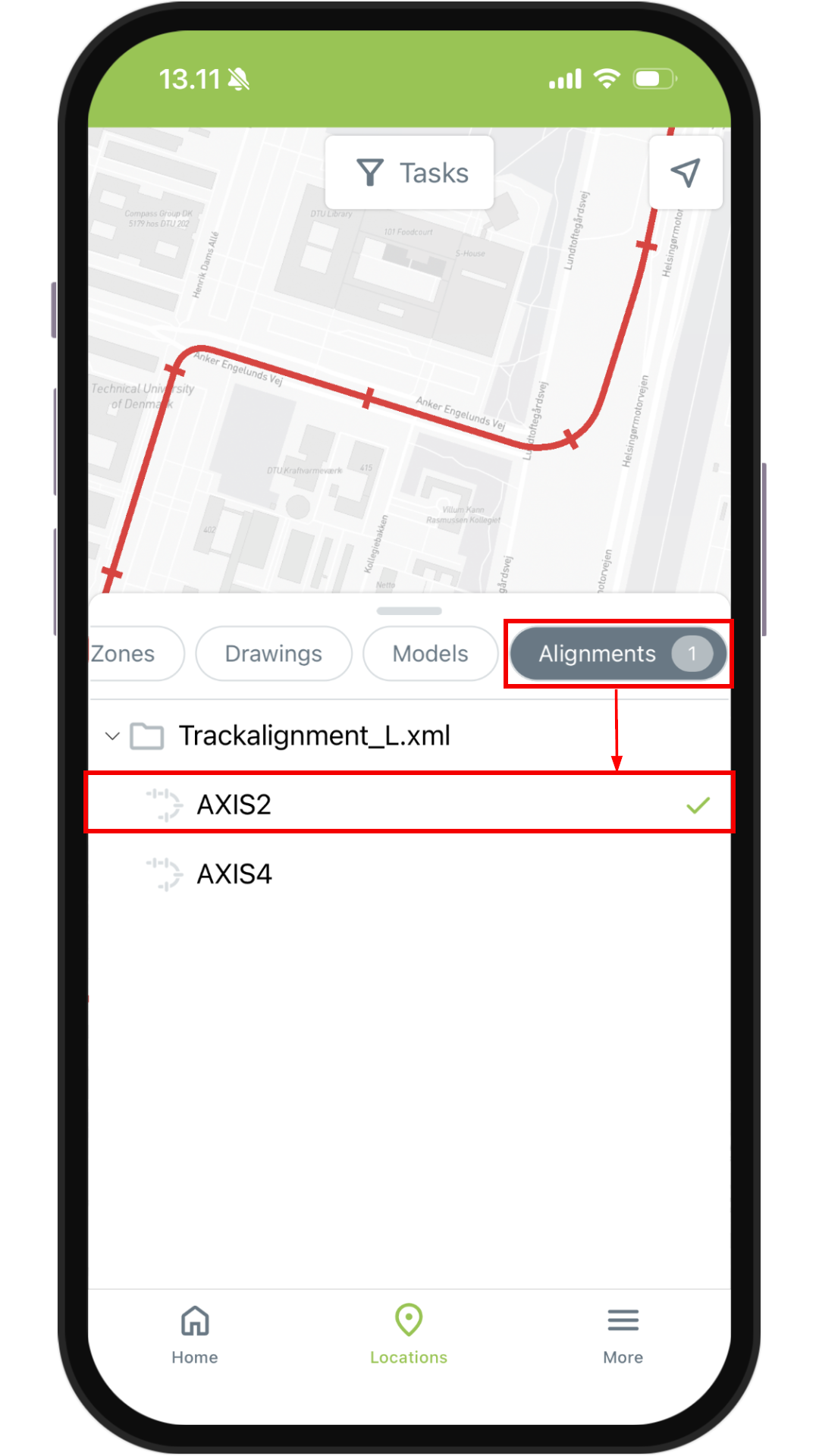

Klepněte na název mapy pro zobrazení tras na mapě. Můžete vybrat více tras a zobrazit je společně na mapě.

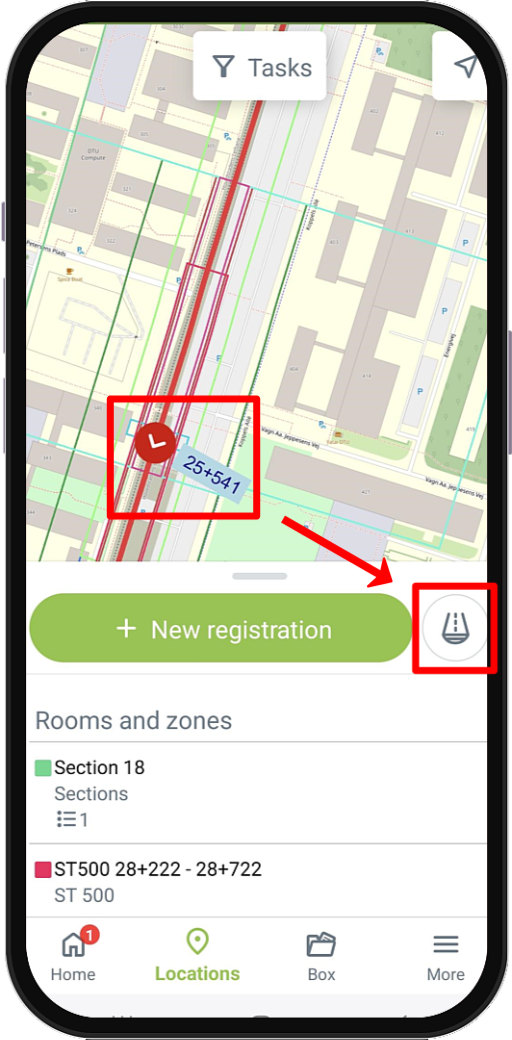

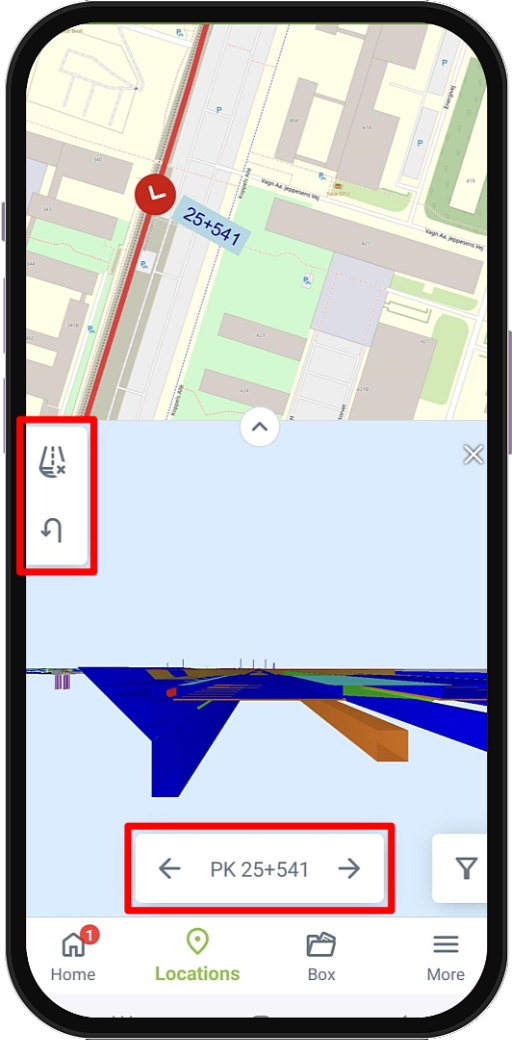

Klepnutí na trasu a poté na ikonu otevře příčný řez ve vybraném bodě.
Pohybujte se po trase pomocí a
na staničním kroku trasy.
V 3D zobrazení přibližujte a oddalujte pomocí sevření prstů. Zobrazení se resetuje, pokud přejdete na nový přírůstek, jak je popsáno výše.
Příčný řez můžete obrátit stisknutím .
Zavřete příčný řez stisknutím .
Vypnout výběr

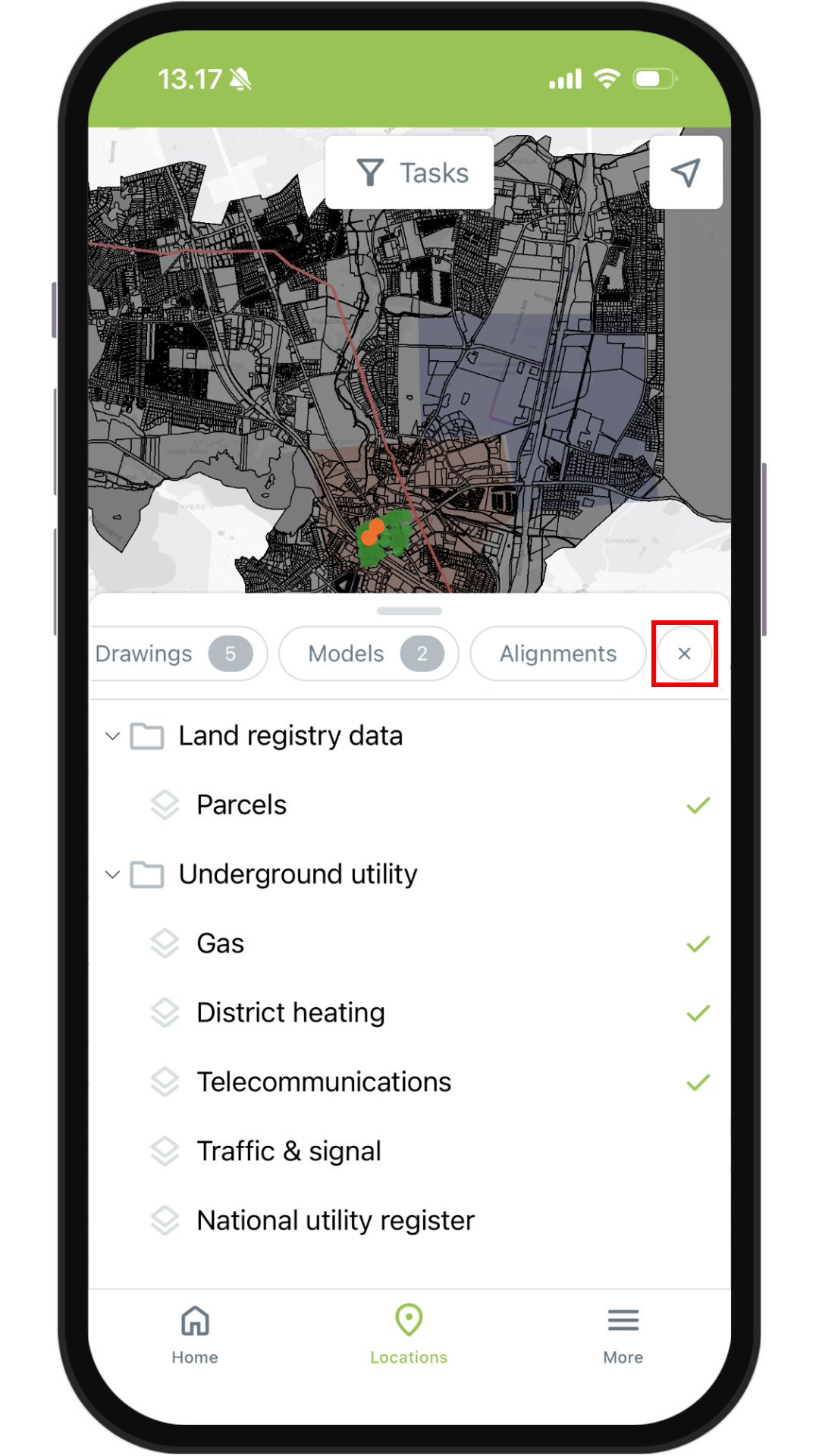

Všechny vybrané prvky můžete odebrat najednou kliknutím na ikonu úplně vpravo.
Filtrovat typy registrací
Můžete použít Filtr k zobrazení registrací provedených na mapě. Funguje to podobně jako filtrování u výkresů, kde ze seznamu vyberete typ registrace. Registrace budou zobrazeny jako štítky nebo tečky na mapě, v závislosti na přiblížení. Kliknutím na registraci je možné ji otevřít.
Více informací
Pokud se chcete dozvědět více o navigaci na mapě v Dalux Desktop, můžete si přečíst tento článek: Jak používat mapy InfraField na desktopu.
