Plugin Revit je vyvinutý společností Dalux, který je instalován do programu Revit a podporuje různé funkce, jako je nahrávání modelů a výkresů, vytváření komentářů a nástroj Kontrola modelu.
Tento článek vysvětlí, jak vytvořit komentáře z Revitu a jak je používat s kontrolou modelu.
Chcete-li se dozvědět, jak instalovat plugin nebo nahrávat modely či výkresy pomocí pluginu, přečtěte si tento článek: Jak používat plugin Revit.
Jak vytvořit a aktualizovat komentáře
Více informací
Pokud se chcete dozvědět více o komentářích, můžete si přečíst tento článek o: Jak nastavit komentáře.

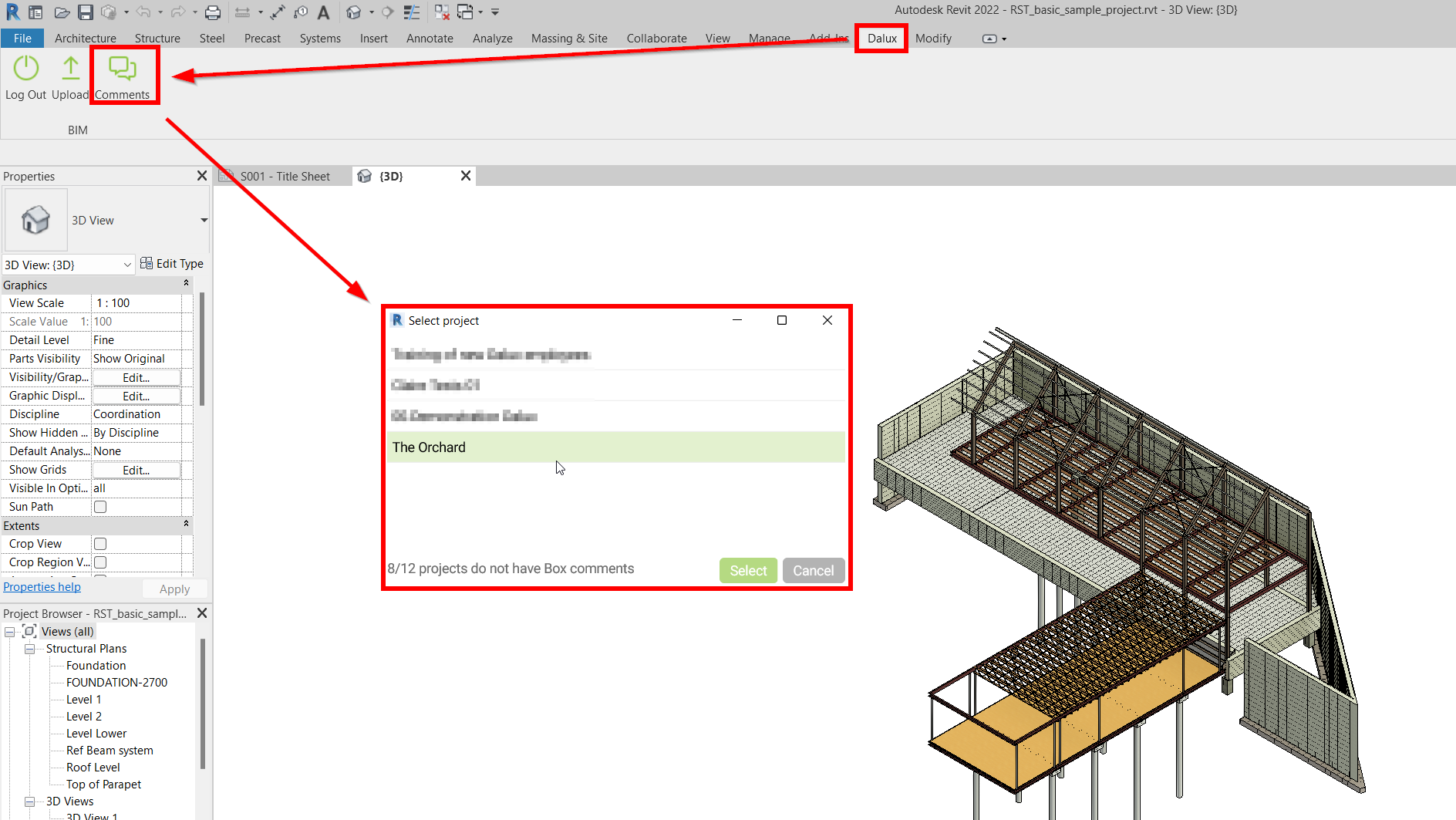

V části Komentáře můžete vybrat, u kterých projektů chcete zobrazovat, aktualizovat nebo vytvářet komentáře:

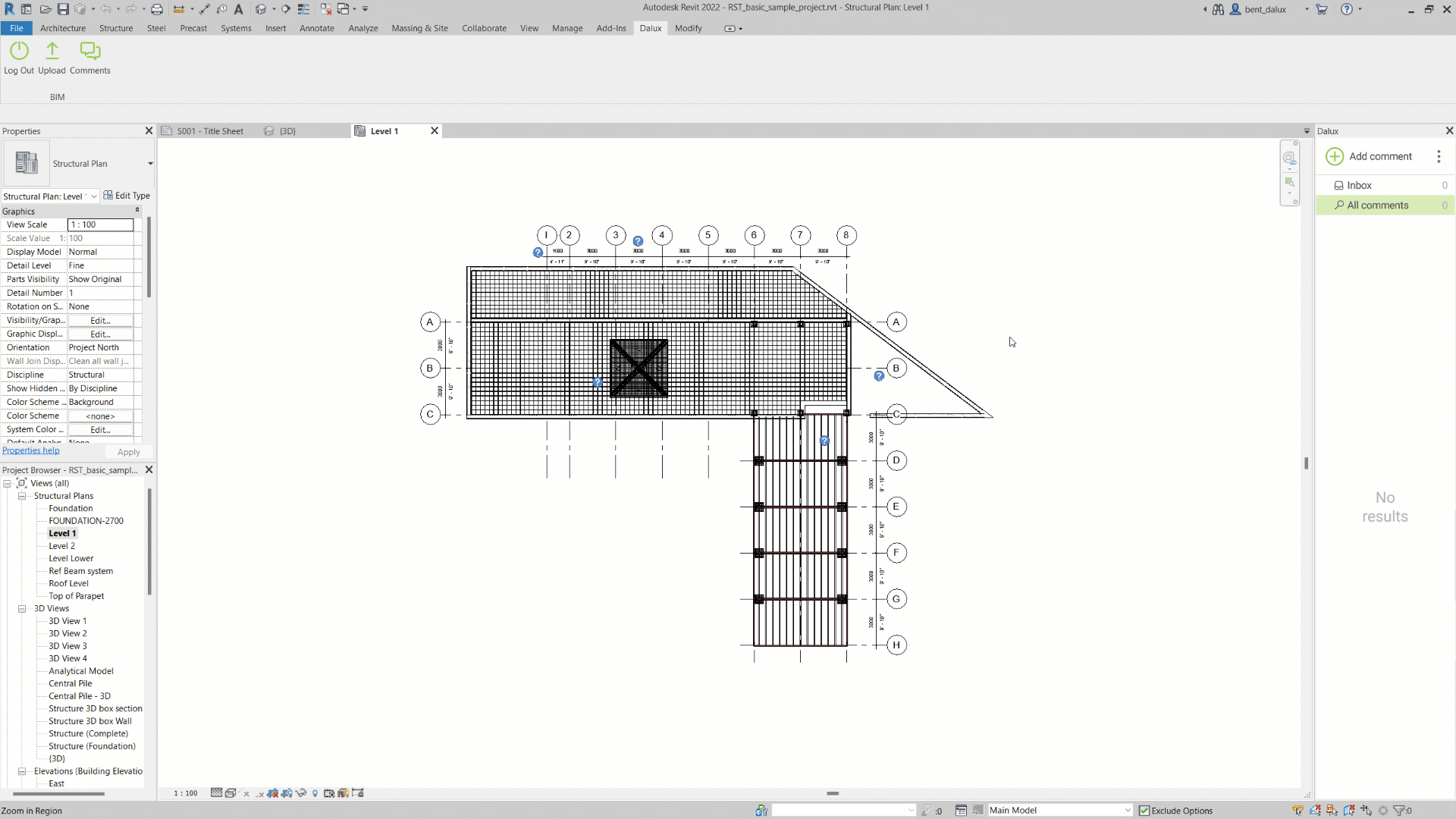

Jakmile vyberete svůj projekt, na pravé straně okna se objeví sloupec s menu.
Chcete-li přidat komentář, zvolte Přidat komentář a vytvořte nový komentář stejně jako přímo v Daluxu výběrem typu, komunikačního kanálu, odpovědnosti a dalších informací:

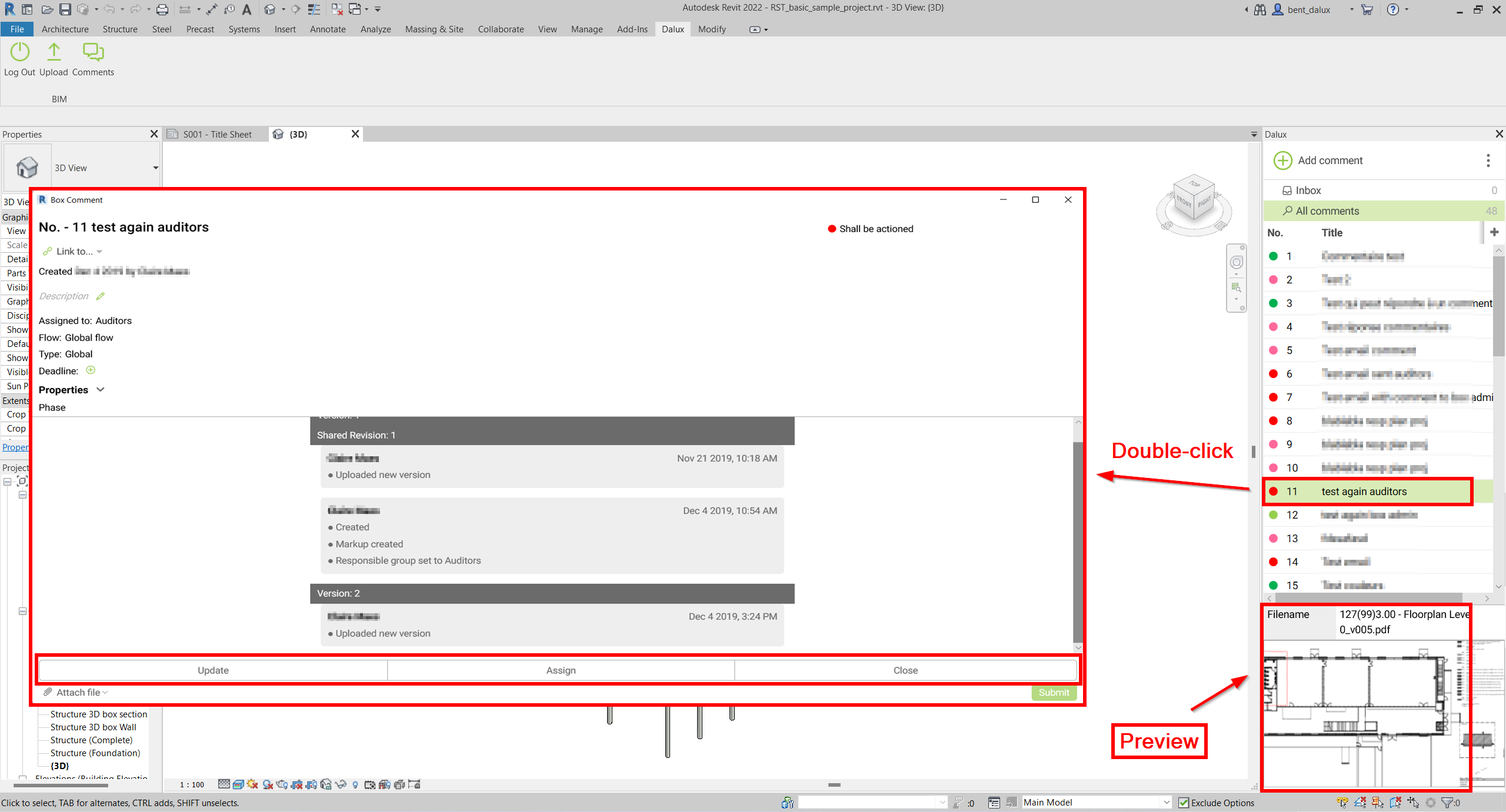

Chcete-li zobrazit stávající komentáře, můžete vybrat složku a vybrat položku. Ve spodní části okna uvidíte náhled opatřeného snímku. Chcete-li otevřít komentář na celou obrazovku a zobrazit všechny informace, které se vážou ke snímku, jednoduše dvakrát klikněte na komentář.
V tomto okně můžete také komentář upravit nebo na něj odpovědět a dokonce jej zavřít, pokud je problém vyřešen a máte potřebná oprávnění.
Integrace Kontroly modelu
Plugin Revit obsahuje přístup k nástroji Kontrola modelu od Daluxu. Pomocí této integrace můžete snadno provádět změny ve vašem modelu Revit na základě kontrol kolizí nebo kontrol metadat z Daluxu.

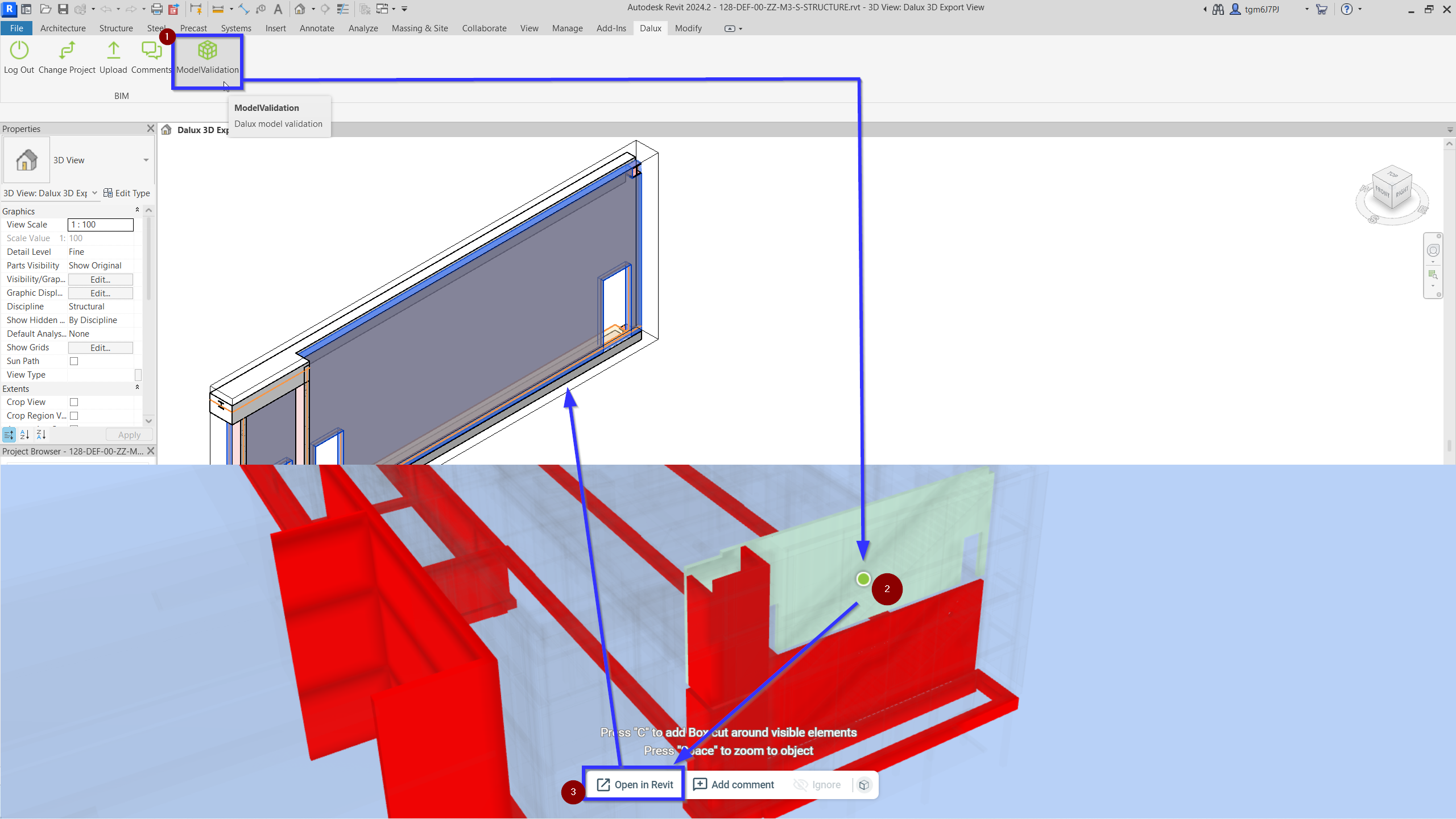

Otevřete Revit a model, který odpovídá modelu ve vašem projektu Dalux. Poté klikněte na Kontrola Modelu, čímž se otevře instance aplikace Dalux Desktop „pouze pro ověřování modelu“, kde můžete provádět kontroly kolizí.
Odtud můžete provádět kontrolu kolizí, abyste zjistili, kde vznikají problémy, a poté v DaluXu v části Kontrola modelu (pouze desktopová aplikace) klikněte na Otevřít v Revitu. Tím se otevře Revit a přesunete se přímo na místo vybraného objektu v Revitu:
S vybraným objektem a informacemi z kontroly kolizí pak můžete opravit chyby v modelu/metadatech.
