V tomto článku si ukážeme, jak nastavit a používat kontroly vlastností pro ověření metadat.
Účelem kontroly vlastností je zajistit, že požadavky na vlastnosti jsou splněny. Mohou to být požadavky v BEP (BIM Execution Plan) nebo DDP (Digital Delivery Plan), nebo konkrétní účel, například výkaz množství.
Jak nastavit kontroly vlastností
Více informací
Tato funkce vyžaduje podrobné znalosti o nástroji Kontrola modelu. Pokud se chcete dozvědět více, přečtěte si náš článek o Jak provádět kontroly v Kontrole modelu.
Vytvořte pravidla vlastností
Pravidla vlastností jsou sady pravidel, která se aplikují na objekty, aby ověřila, zda byly přidány informace a zda jsou splněny požadavky projektu.
Tato pravidla vlastností jsou nastavena nezávisle na disciplínách nebo skupinách objektů, takže je můžete používat ve všech disciplínách.
Vytvořte nové pravidlo vlastností takto:
Design
Vyberte budovu
Kontrola modelu
Přidat
Metadata

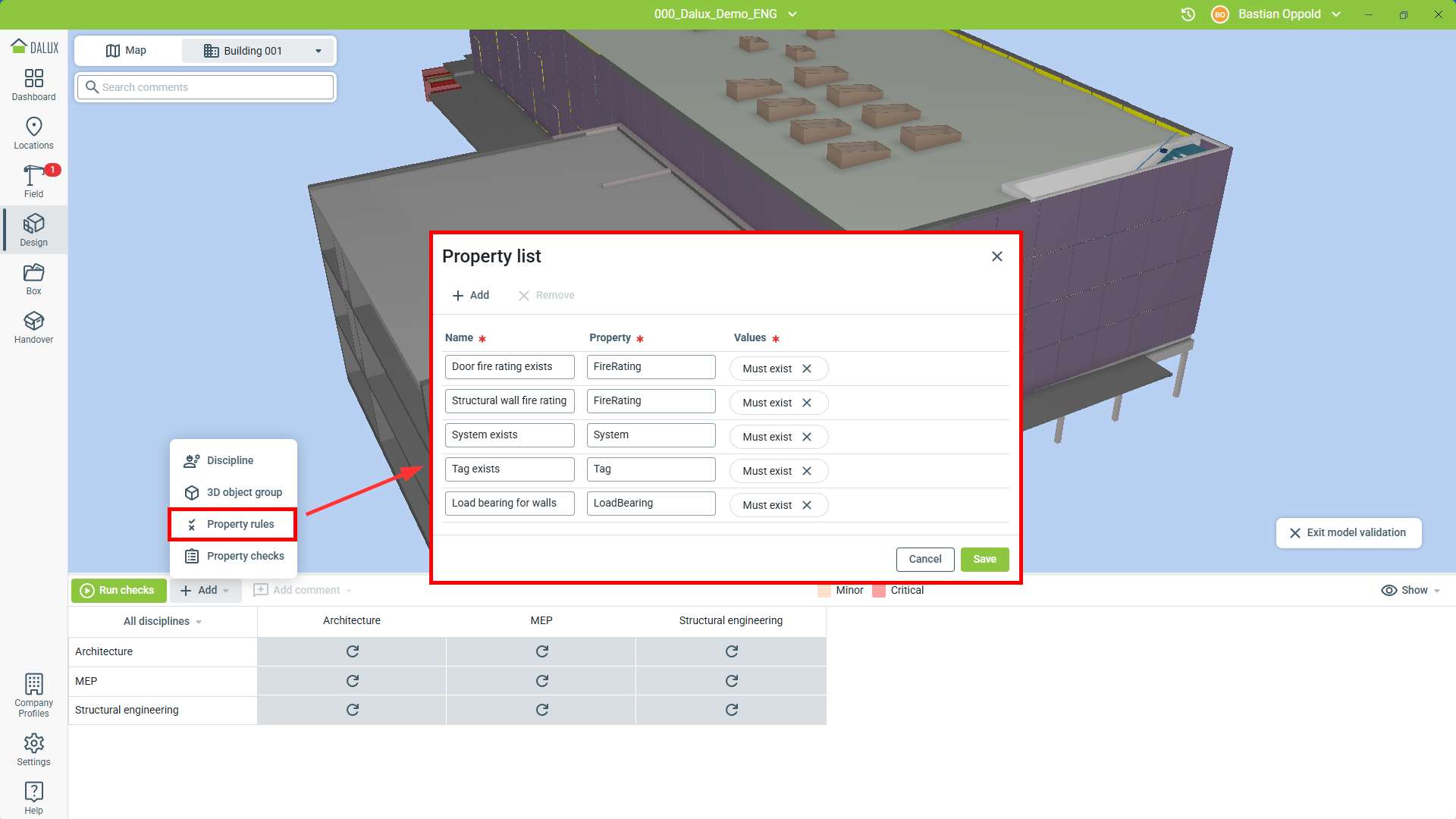

Poté zadejte název pravidla vlastností, vyberte vlastnost, která má splňovat konkrétní požadavky, a určete, jaké přesné požadavky má vlastnost splňovat. Pro tyto požadavky můžete zvolit jednu z následujících hodnot:
- Musí existovat: Pro vlastnost musí existovat hodnota.
- Rovná se (Text): Hodnota vlastnosti musí být textový řetězec, který se přesně rovná tomu, co je zde napsáno
- Rovná se (číselná): Hodnota vlastnosti musí být rovna tomuto číslu.
- Větší nebo rovno: Hodnota vlastnosti musí být větší než nebo rovna tomuto číslu.
- Menší nebo rovno: Hodnota vlastnosti musí být menší než nebo rovna tomuto číslu.

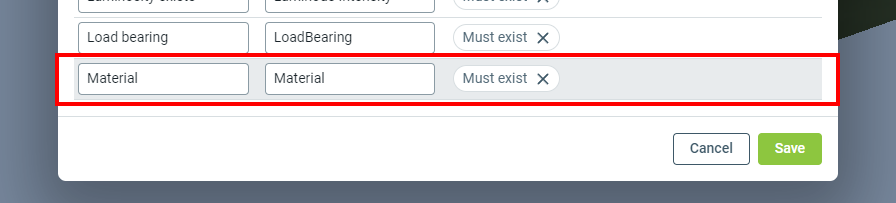

V tomto příkladu musí stěny federovaného modelu dodržovat BEP, což vyžaduje, aby metadata konstrukčních stěn obsahovala použité materiály. V tomto případě nastavujeme vlastnost na 'Materiál' a hodnotu na 'Musí existovat':
Vytvořte kontroly vlastností
Uživatelská oprávnění
Kontroly vlastností může provádět správce projektu, vedoucí projektové přípravy nebo uživatel ve skupině uživatelů, které byl udělen přístup k 'Design'.
Chcete-li vytvořit kontroly vlastností, přejděte na
Design
Vyberte budovu
Kontrola modelu
Přidat
Kontroly vlastností.

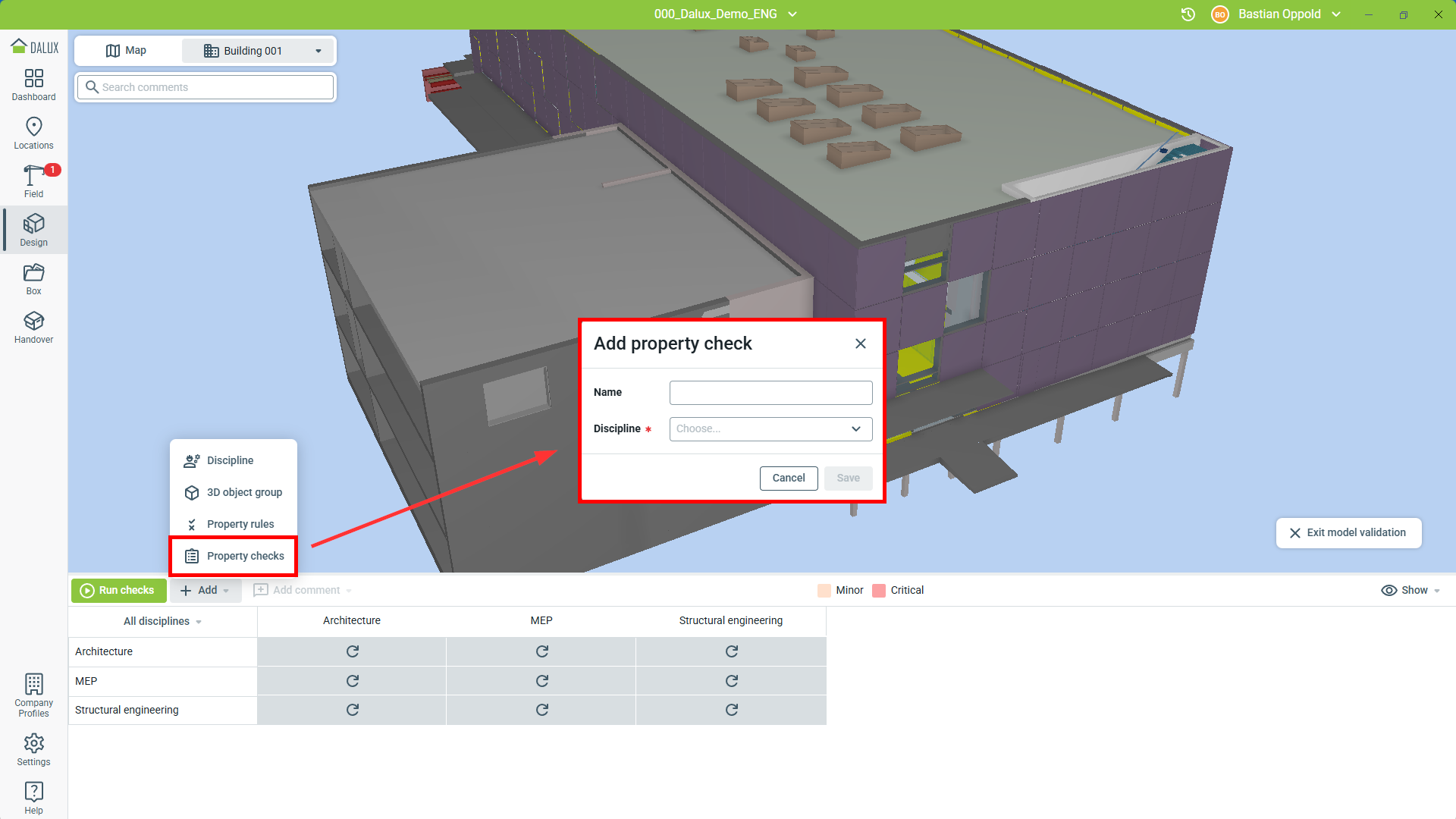

V tomto novém okně můžete vytvořit a nastavit kontrolu vlastností. Zadejte název a vyberte disciplínu, pro kterou má být nastavena.
Přidat kontroly do disciplín
Poté, co nastavíte pravidla vlastností a kontroly vlastností, je můžete aplikovat na skupiny objektů.
K tomu otevřete disciplínu s definovanou kontrolou vlastností a klikněte v příslušné buňce skupiny objektů.
Nyní vyberte všechna pravidla vlastností, která jsou relevantní pro tuto skupinu objektů. V tomto příkladu by měly být stěny dodány s informacemi o požární odolnosti, zda jsou nosné, a o jejich materiálu:
Klikněte na 'Uložit' a kontrola vlastností je připravena k použití v Kontrole modelu k ověření metadat.
Ověření metadat pomocí kontrol vlastností
Když jsou kontroly vlastností vytvořeny a nastaveny, lze je použít v Kontrole modelu k ověření metadat, pro která byly nastaveny.
Chcete-li použít vytvořené kontroly vlastností, přejděte na
Design
Vyberte budovu
Kontrola modelu.
Poté vyberte budovu. Odsud můžete buď spustit všechny kontroly najednou, nebo vybrat konkrétní kontrolu vlastností, kterou chcete spustit.
Model nyní zobrazí všechny objekty v modelu, které nevyhovují pravidlům vlastností. Získáte také přehled všech porušení pro další prověření.

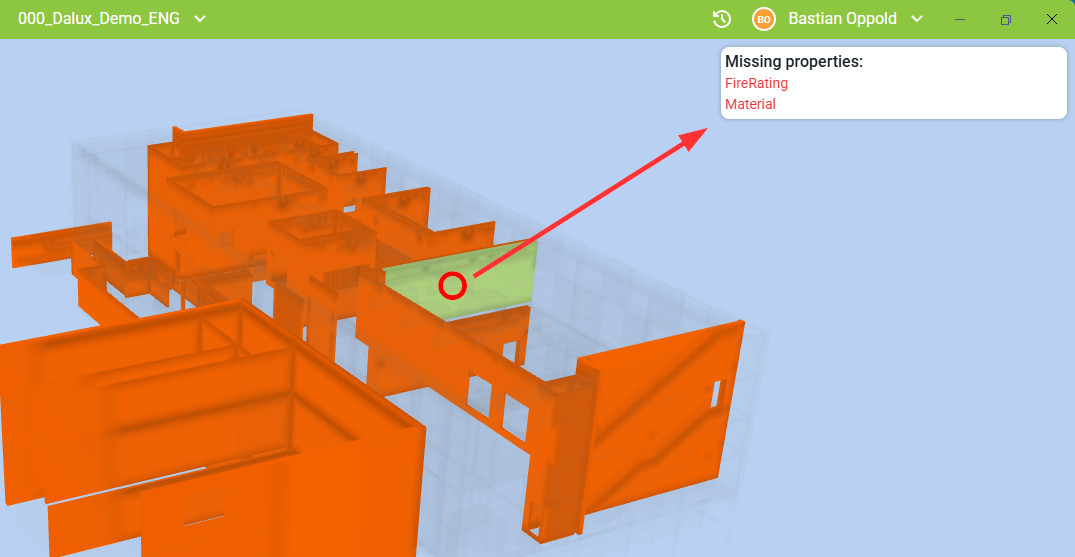

Výběrem jednoho z objektů také zobrazí, jaké chybějící vlastnosti má:
Poté můžete informovat příslušnou osobu vytvořením komentáře nebo upravit vlastnosti sami v modelovacím softwaru. Pro usnadnění můžete také použít plugin Dalux pro Revit.
Více informací
Pokud musí být metadata poskytována jinými zainteresovanými stranami než původcem, např. pokud konzultant musí přidat informace o požární odolnosti do architektonického modelu, zvažte použití Datové soubory BIM.
Opravení dat pomocí pluginu Revit
Po nalezení chybějících metadat pomocí kontrol vlastností můžete nyní použít plugin Revit k přímému otevření Revitu na příslušném objektu, který je třeba upravit.
Více informací
Pokud potřebujete nejprve stáhnout plugin Revit, přečtěte si náš článek o tom, jak ho stáhnout: Jak nastavit plugin Revit

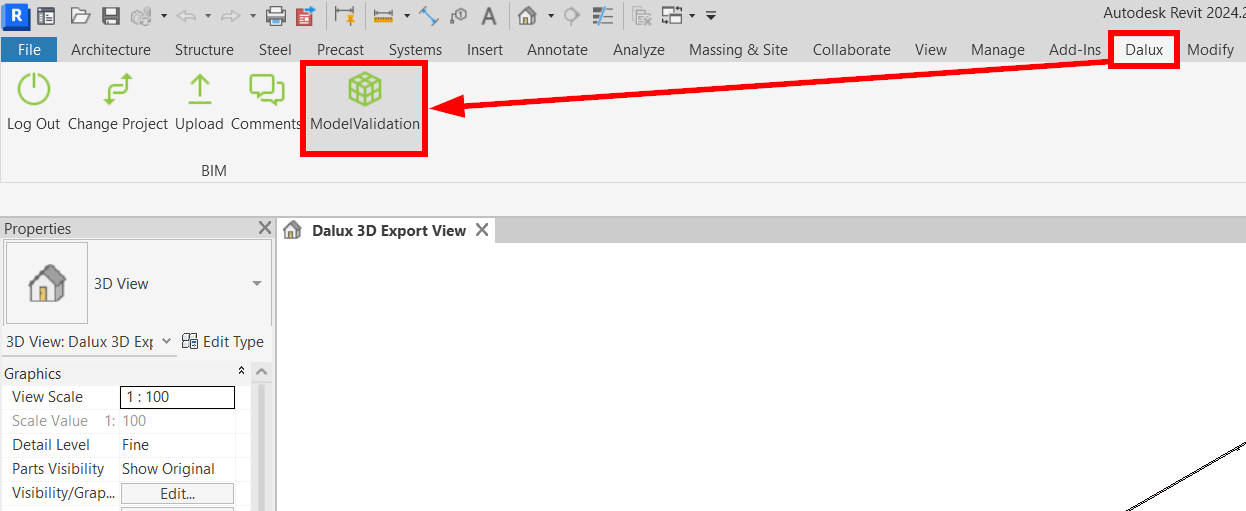

Nejprve spusťte aplikaci Revit a otevřete příslušný model. Poté přejděte na kartu 'Dalux' a otevřete Dalux pomocí tlačítka Kontrola modelu:
S otevřeným Daluxem vyberte správnou budovu a soubor, poté vyberte kontrolu vlastností tak, jak bylo dříve popsáno v článku.

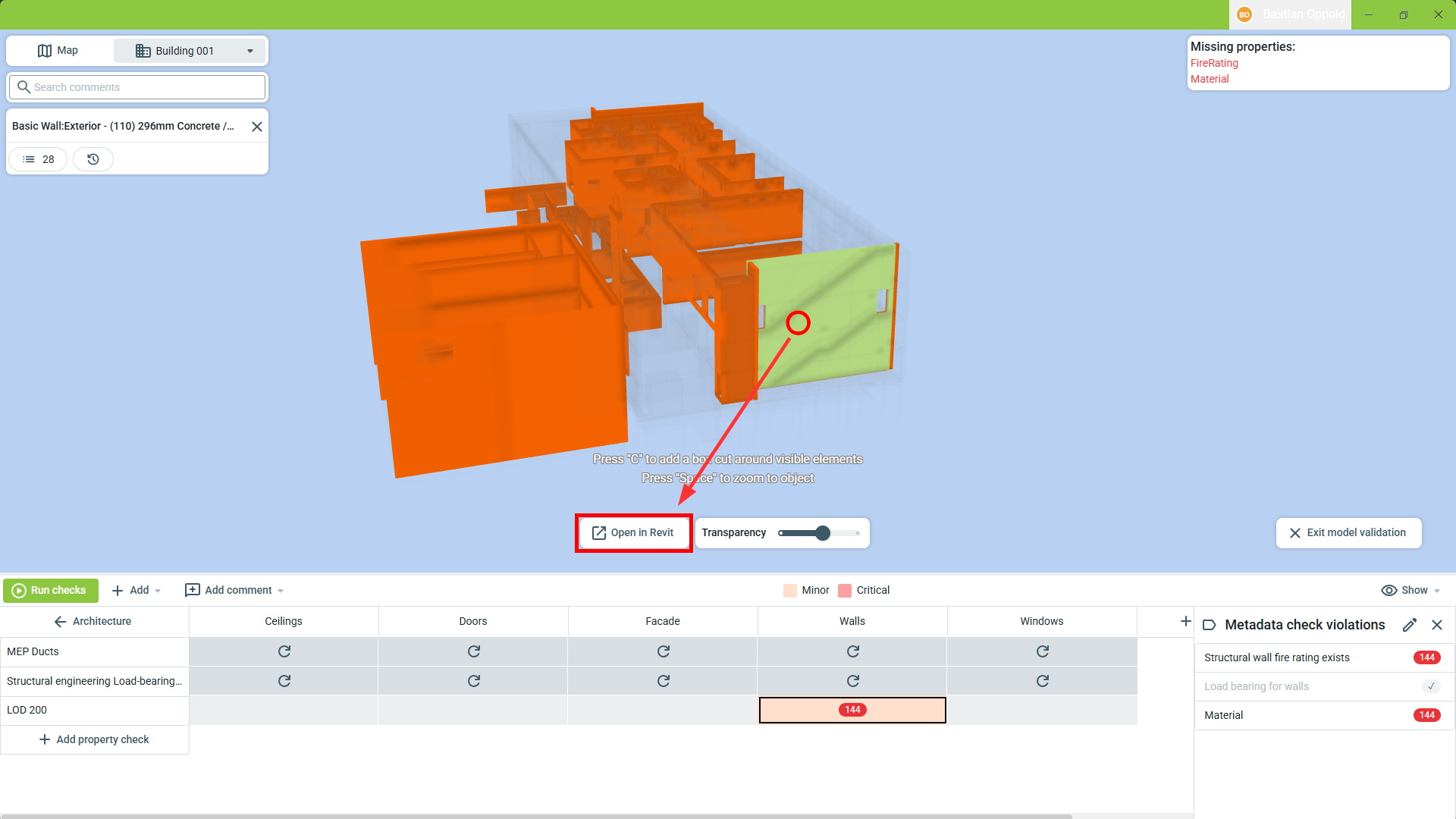

Nyní vyberte v Dalux zvýrazněný objekt, který chcete změnit, a klikněte na Otevřeno v Revitu:

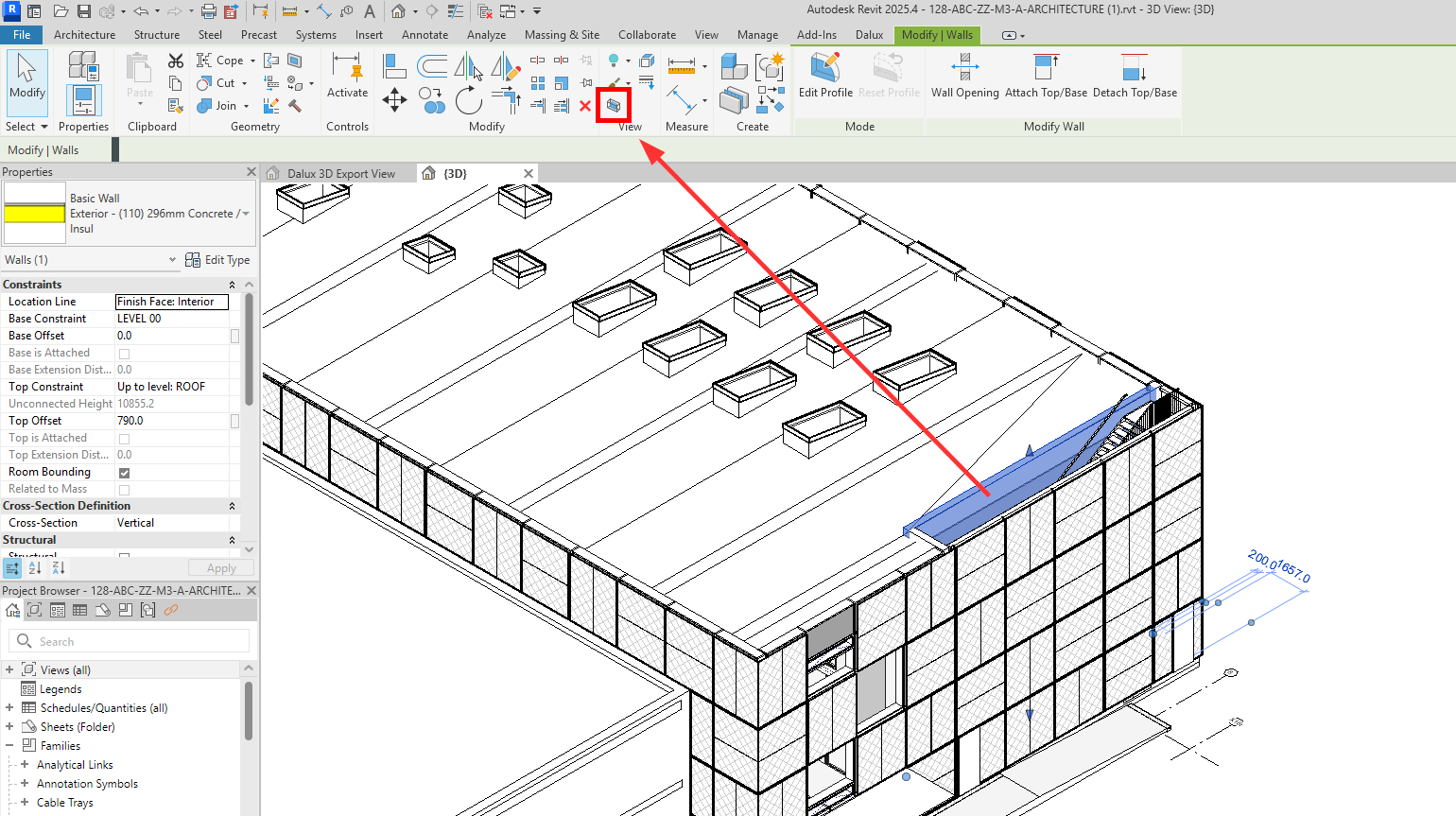

To vybere objekt v Revitu (funguje ve 2D i 3D) a můžete jej poté upravit:
Aby bylo snazší vidět samotný objekt, můžete použít funkci Ořezový kvádr:
Tento proces lze zopakovat pro libovolný počet prvků/objektů, které chcete změnit.
