Jak nastavit staniční linky a zóny

Tento článek popisuje, jak vytvořit zóny na mapě, v oblastech a objektech v projektu InfraField.

Použijte zóny k rozdělení projektu na menší segmenty se specifickými vlastnostmi nebo pro účely filtrování. Doporučuje se vytvořit zóny od počátku, ale pokud je přidáte později, automaticky se aktualizují již umístěné registrace.

Zóny vytvořené v náhledu mapy se automaticky zobrazí nad všemi mapovými vrstvami.

Nejprve musíte vytvořit oblast nebo objekt, ke kterým zóny přidáte. Pokud jste nahráli jeden nebo více souborů s trajektorií, můžete je použít k automatickému vytvoření zón podél této osy.

Jak nastavit zóny

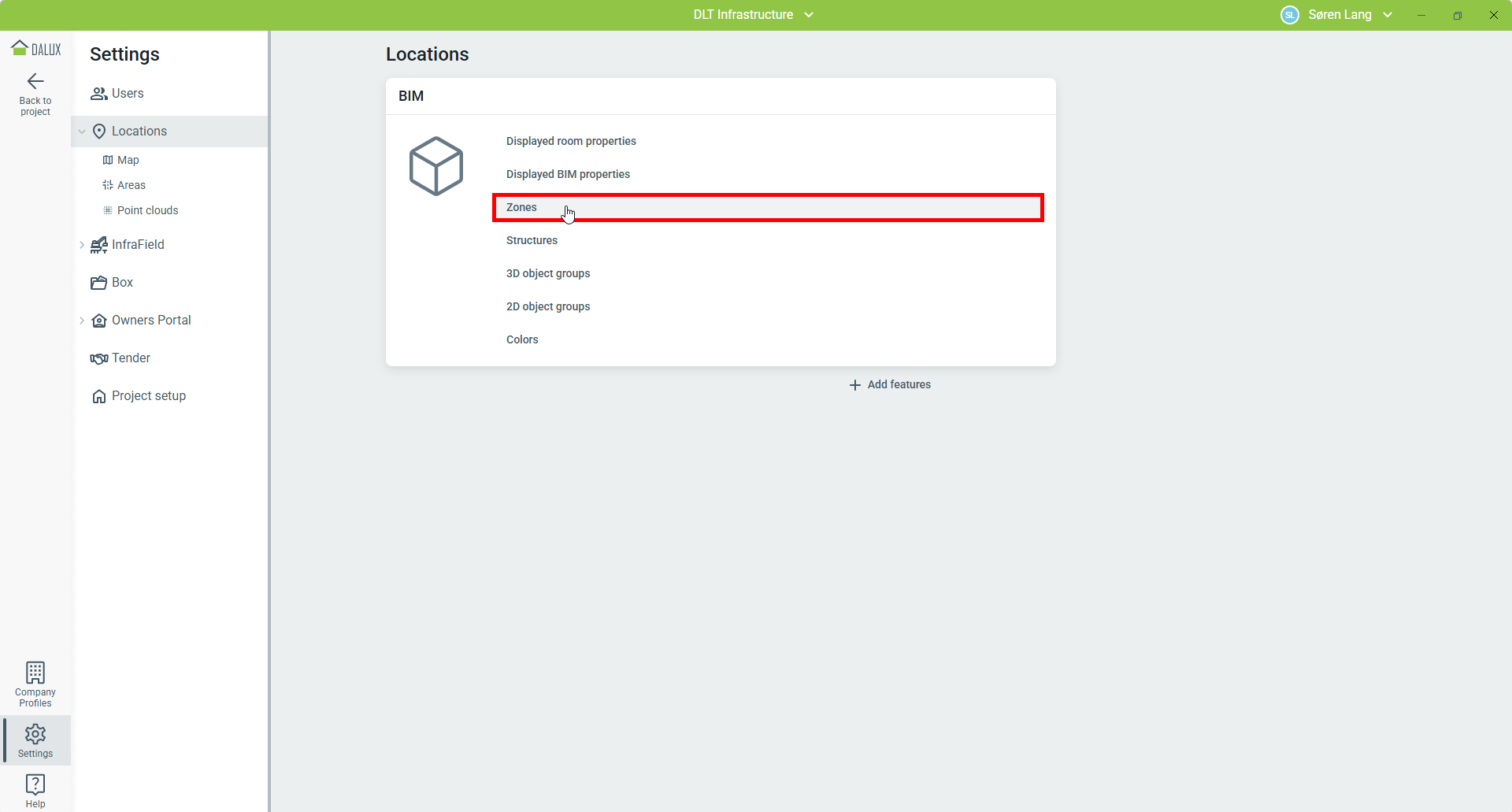

Chcete-li vytvořit zóny v projektu, přejděte na Nastavení Lokace 'Zóny'.

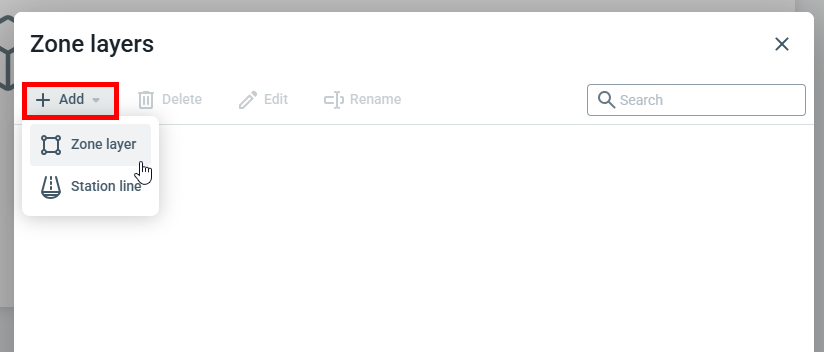

Při kliknutí na Přidat existují dva způsoby, jak vytvořit vrstvy zóny:

• Vrstva zóny: Tato funkce vám umožňuje kreslit tvary na mapě, v oblastech nebo v objektech. Zóny jsou na sobě nezávislé.
• Staniční linka: Tato funkce vám umožňuje vytvářet zóny, které sledují trasu s pevnou šířkou.

Jak nastavit vrstvy zóny

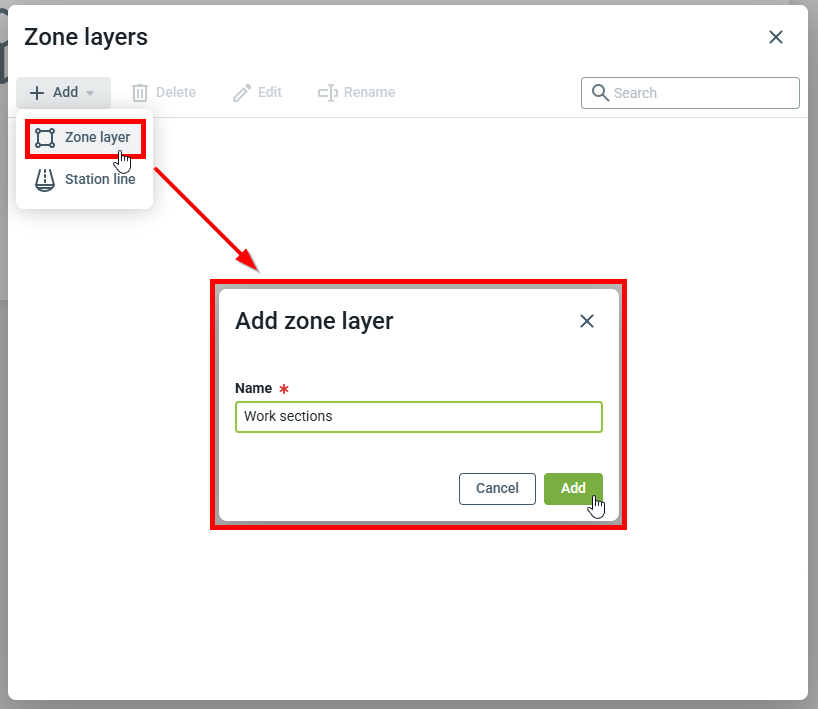

Chcete-li vytvořit novou vrstvu zóny a zóny na této vrstvě, klikněte na Vrstva zóny.

Zadejte název vrstvy zóny a klikněte na 'Přidat'. Vrstva zóny se zobrazí v seznamu.

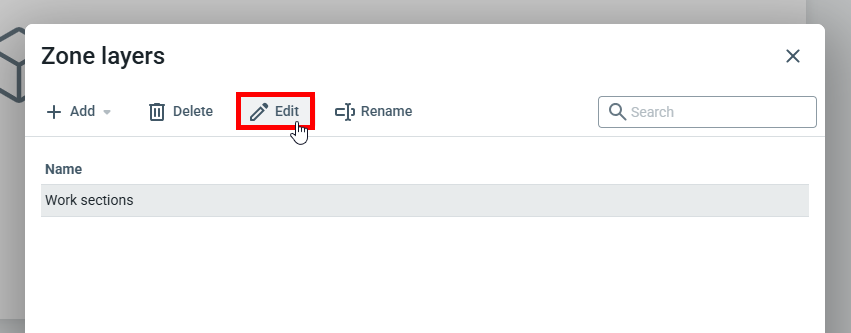

Dvojklikem na název zóny nebo jej vyberte a klikněte na Upravit.

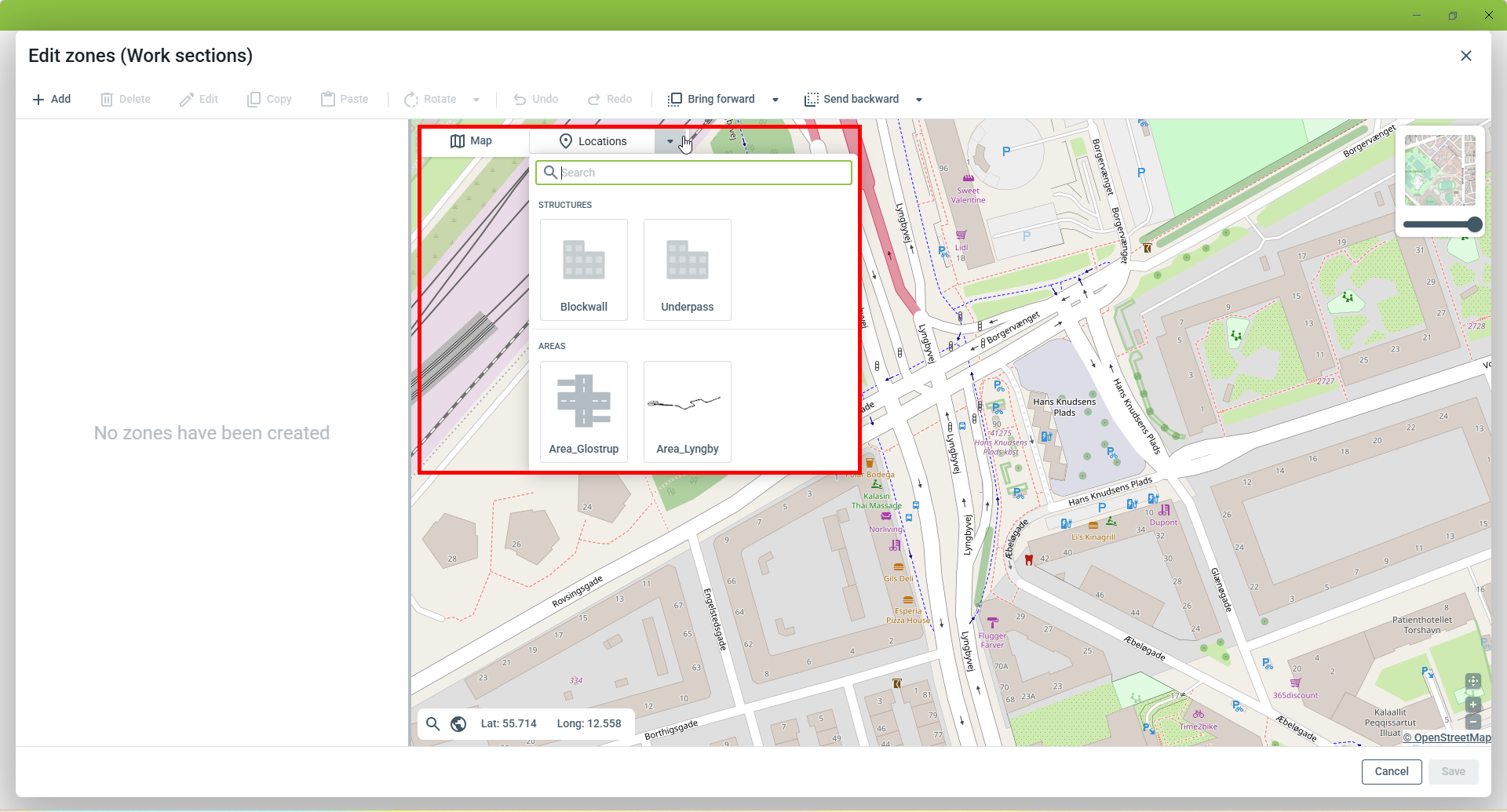

Musíte vybrat, kam přidat zóny. Vyberte mezi 'Mapa', 'Oblast' nebo 'Objekt' z Lokace.

• Zóny přidané do oblastí mohou být také zobrazeny na mapě.
• Zóny vytvořené u objektu mohou být zobrazeny pouze v rámci tohoto objektu a NIKOLI na mapě, oblastech nebo v jiném objektu.
• Zóny přidané na mapu a do oblastí mohou mít stejný název a jsou považovány za stejné zóny.
• Zóny přidané do objektu mohou mít ve struktuře stejný název a budou považovány za stejnou zónu napříč úrovněmi. Nemůže sdílet název se zónou z mapy/oblasti nebo z jiného objektu.

Jak nastavit staniční linky

Chcete-li generovat zóny na základě trajektorie, musíte mít alespoň jeden soubor s trasou. Přečtěte si tento článek, abyste se dozvěděli, jak přidat soubory tras do projektů: Jak nastavit trasy

Chcete-li generovat nové zóny pomocí trajektorie, přejděte na:

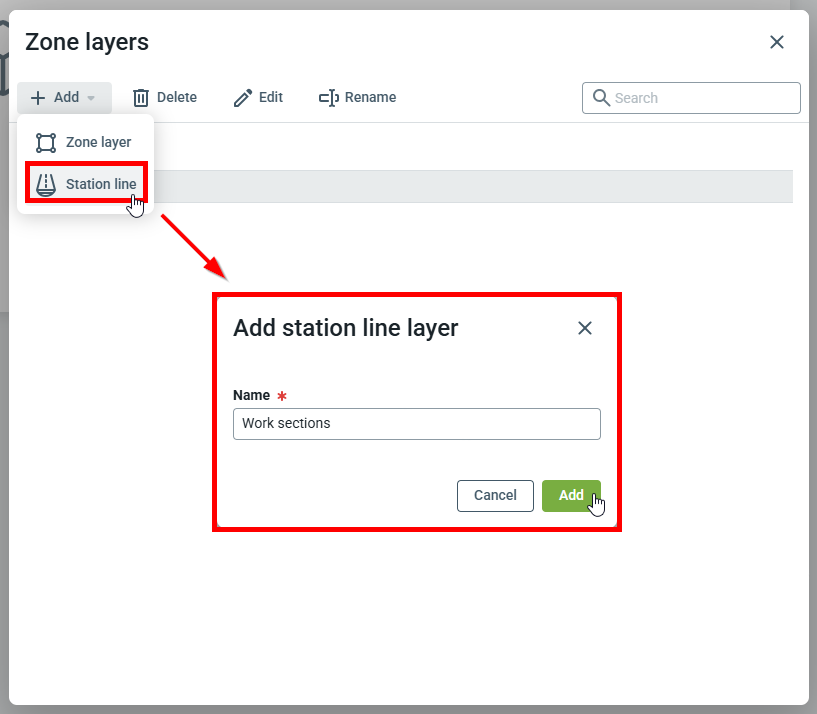

Nastavení Lokace Zóny Přidat Staniční linka.

Napište jméno a klikněte na 'Přidat'.

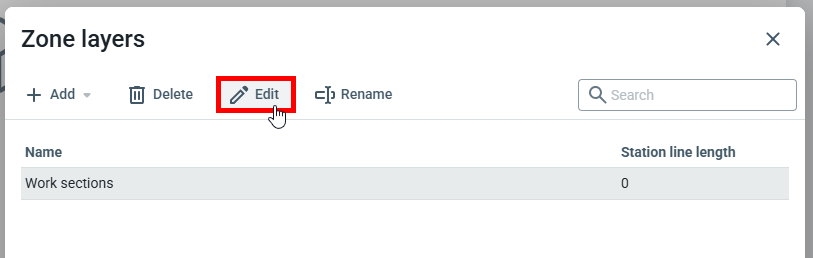

Dvakrát klikněte nebo vyberte vrstvu zóny a klikněte na Upravit, abyste ji otevřeli a začali vytvářet zóny v ní.

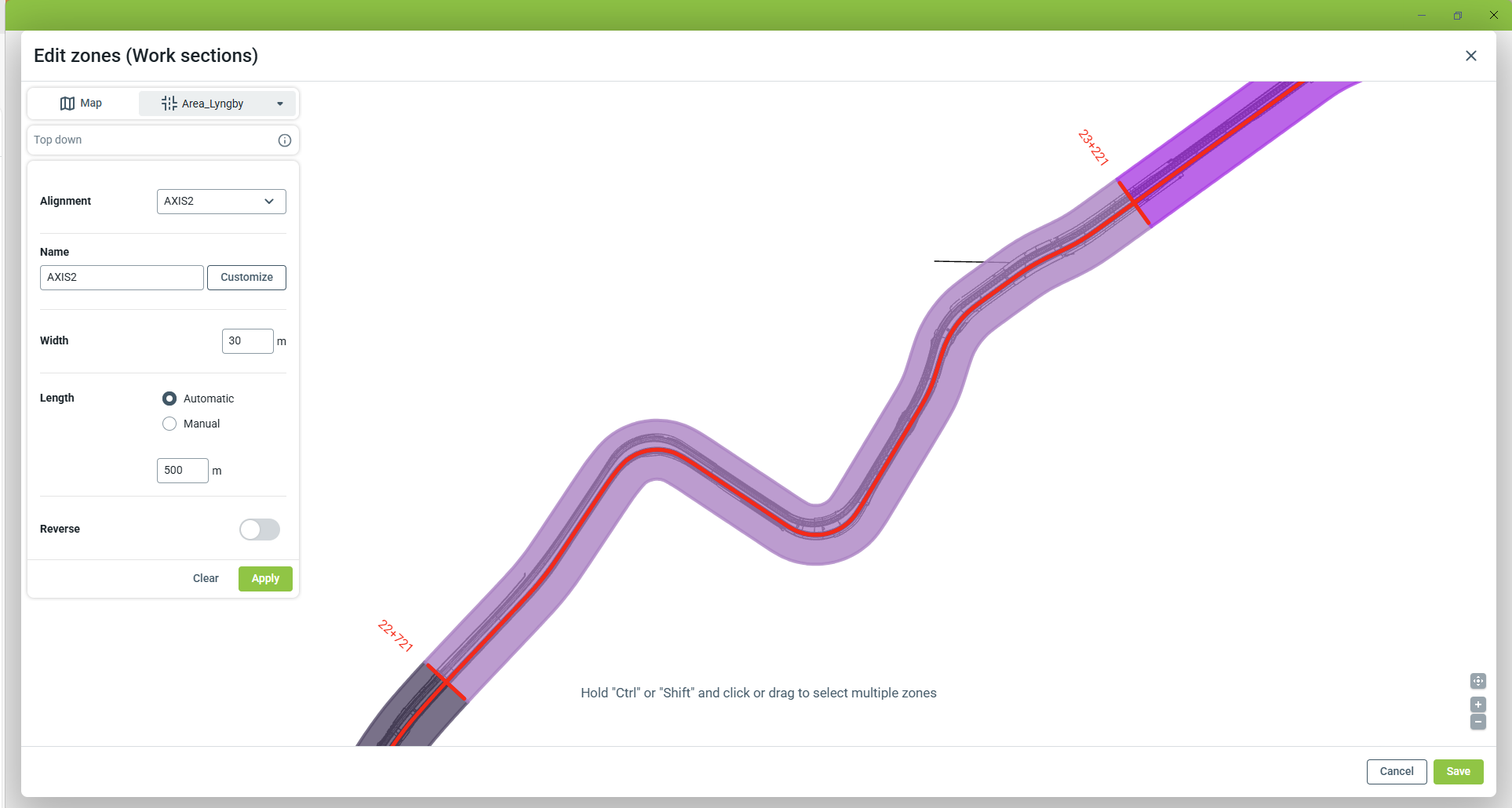

Vyberte zobrazení mapy nebo oblast s výkresem.

• Trasa: Vyberte trajektorii ze souboru trasy.
• Jméno: Vyberte předponu pro pojmenování zón. Zóny budou pojmenovány pomocí předpony a začátku a konce staničního přírůstku.
  • Vlastní: Zadejte předponu + startovací hodnotu a intervaly
• Šířka: Zadejte celkovou šířku pro všechny vytvořené zóny.
• Délka:
  • Automatický: Použijte toto nastavení pro automatické vytvoření zón podél trasy se stejnou délkou (zadáno níže v metrech).
  • Ručně: Pomocí této metody vytvoříte zóny ručně na základě počátečního staničení a ručně zvolených délek
• Opačný: Vyberte, z které strany by měly zóny být generovány.

Klikněte na 'Použít' pro zobrazení generovaných zón. Klikněte na 'Uložit' pro uložení práce.

Přidat vlastnosti zóny

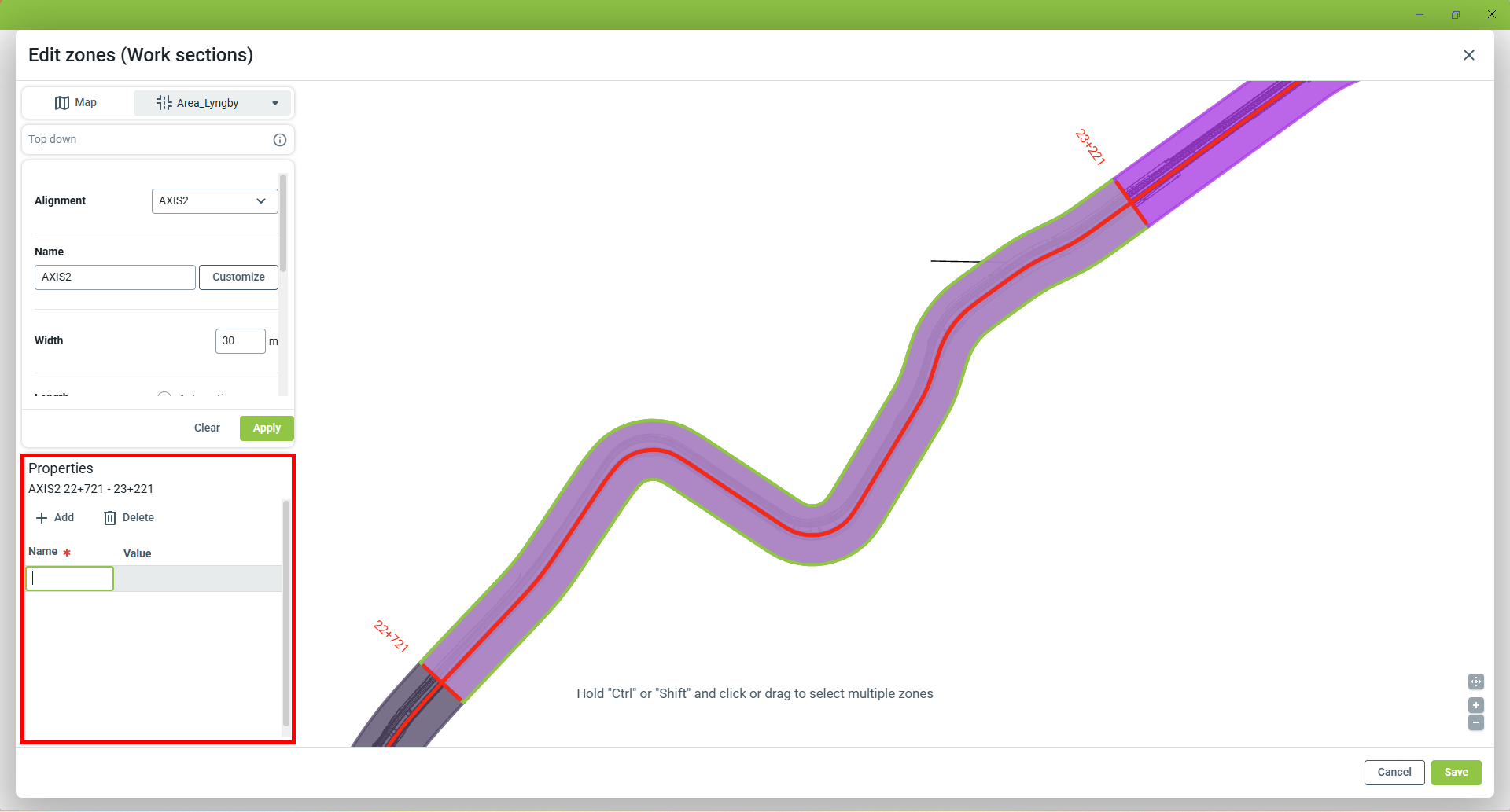

Zóny mohou mít individuální vlastnosti, ke kterým mají uživatelé přístup při interakci s nimi. Chcete-li tyto vlastnosti přidat, klikněte při úpravě zóny na zónu a v příslušném dialogu vyplňte 'Name' a 'Value':

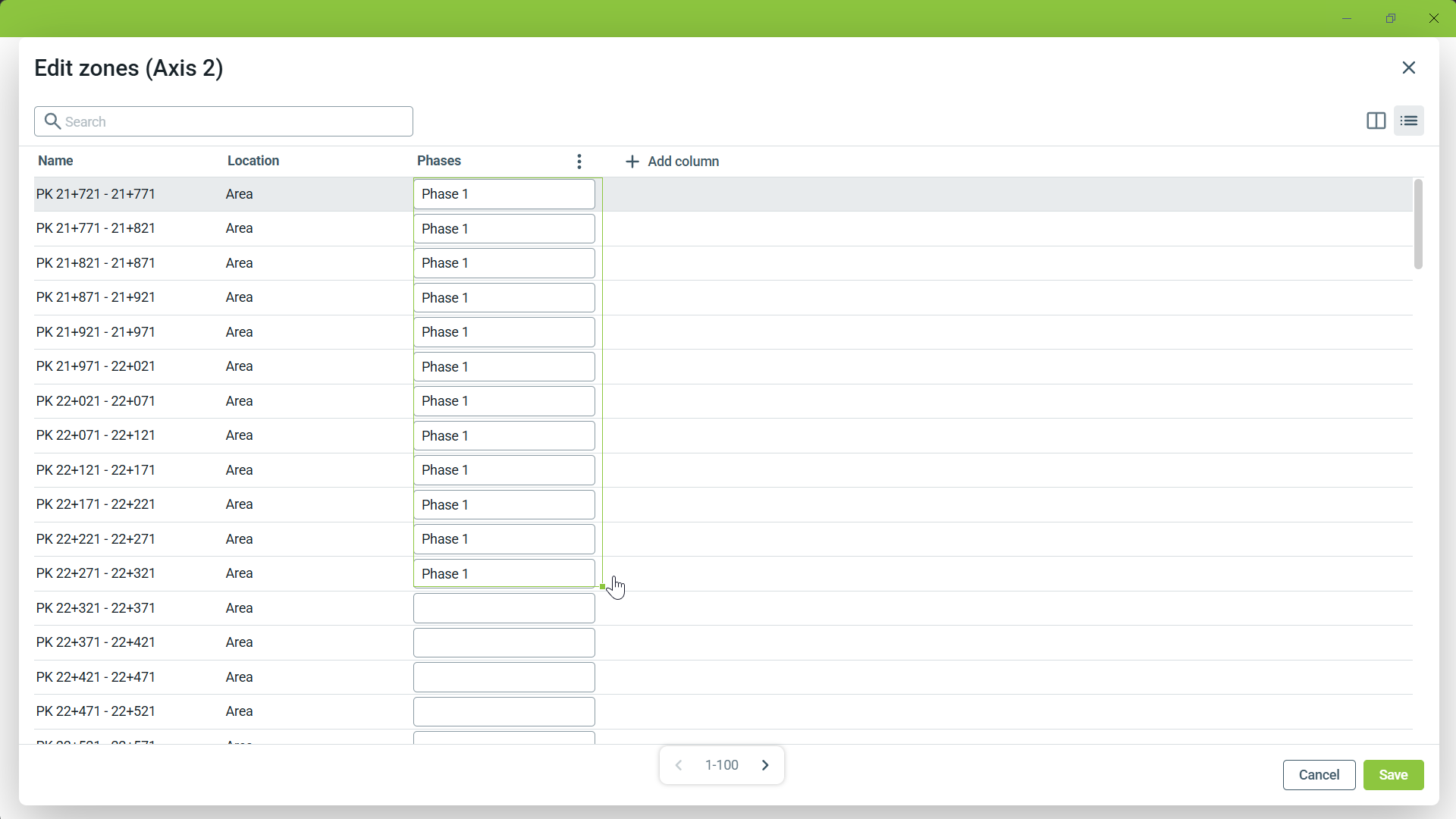

Pokud chcete hromadně přidat hodnoty, přepněte do zobrazení seznamu kliknutím na . Přidejte nový sloupec pro svůj atribut, vyplňte jednu hodnotu a přetáhněte zelený box dolů pro všechny zóny, které chcete vyplnit:

Upozorňujeme, že generování nových zón přepíše tyto informace.
