Tento článek se zabývá používáním QR kódů pro zóny, místnosti nebo 3D objekty. Tyto QR kódy lze použít na stavbě s mobilní aplikací Dalux k rychlému otevření konkrétního místa a zobrazení příslušných registrací. QR kódy mohou také otevřít objekt přímo z modelu BIM.
Jak nastavit QR kódy v Lokacích
Uživatelská oprávnění
Aktivaci a generování QR kódů může provádět pouze administrátor projektu nebo Správce Fieldu. QR kódy může pak používat každý uživatel projektu.
Aktivovat QR kódy pro lokace

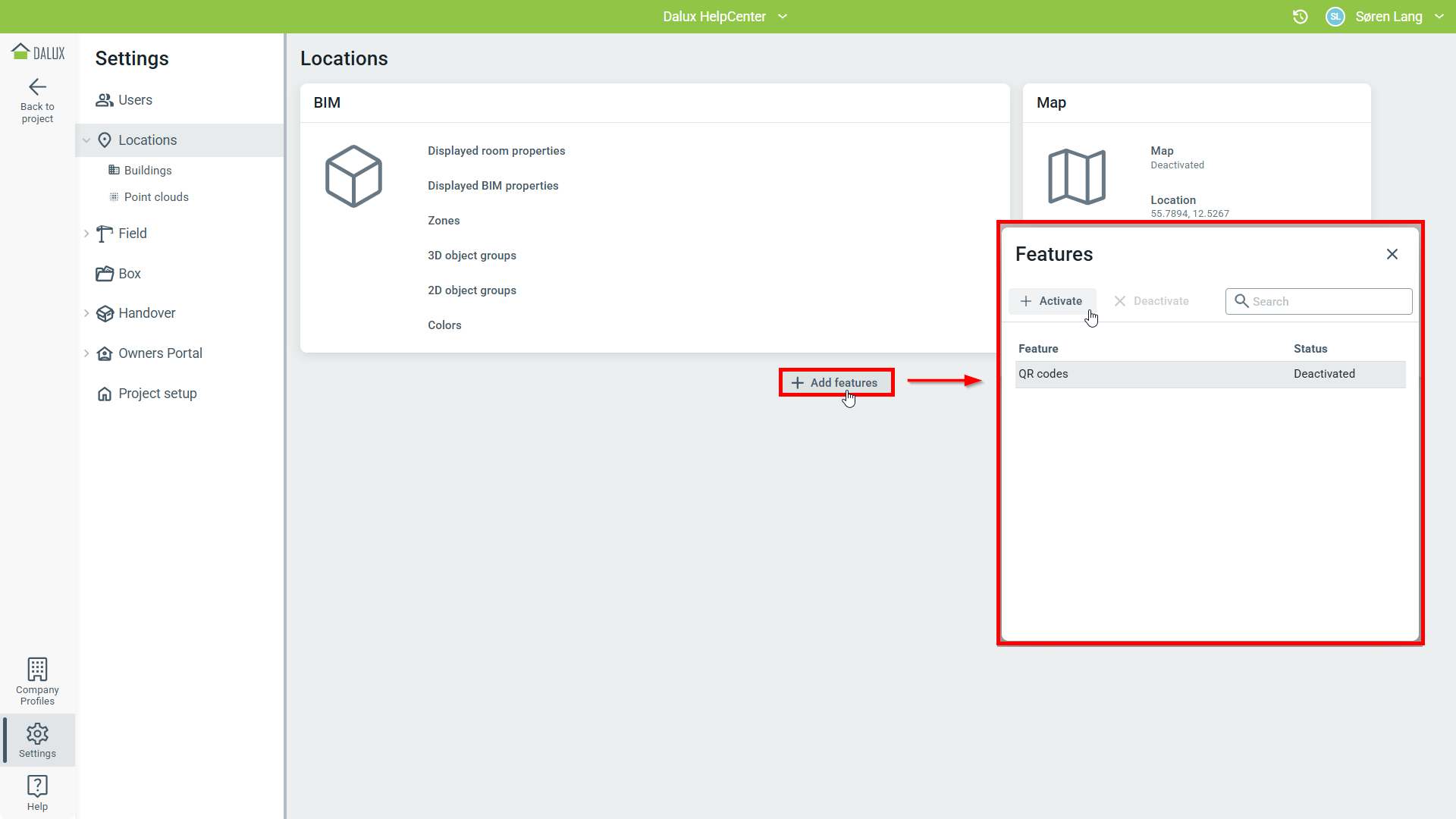

Chcete-li aktivovat kódy QR v modulu Lokace, přejděte na
Nastavení
Lokace
Přidat funkce
'QR kódy'
Aktivovat.
Jak používat QR kódy se zónami
Zóny se v systému Dalux se vytvářejí ručně na různých místech projektu. Po naskenování QR kódu spojeného ze zónou, mobilní aplikace automaticky otevře zónu a zobrazí všechny příslušné registrace a informace.
Více informací
Pokud se chcete dozvědět více o zónách, můžete si přečíst tento článek: Zóny a vrstvy zóny.
QR kódy lze generovat z vytvořených zón v budovách projektu.

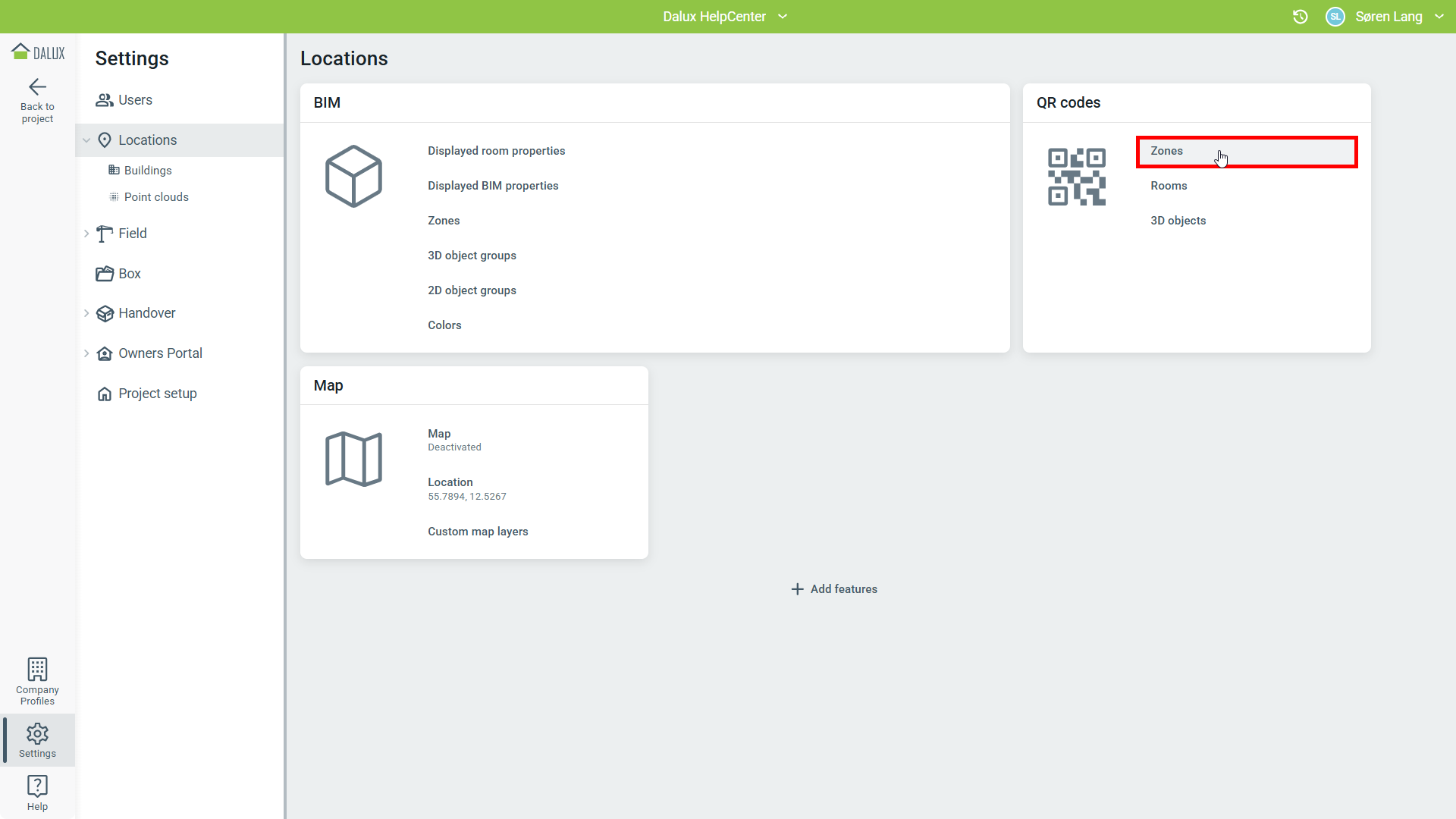

Chcete-li vytvořit QR kódy pro zóny, přejděte na Nastavení
Lokace
QR kódy - 'Zóny'.

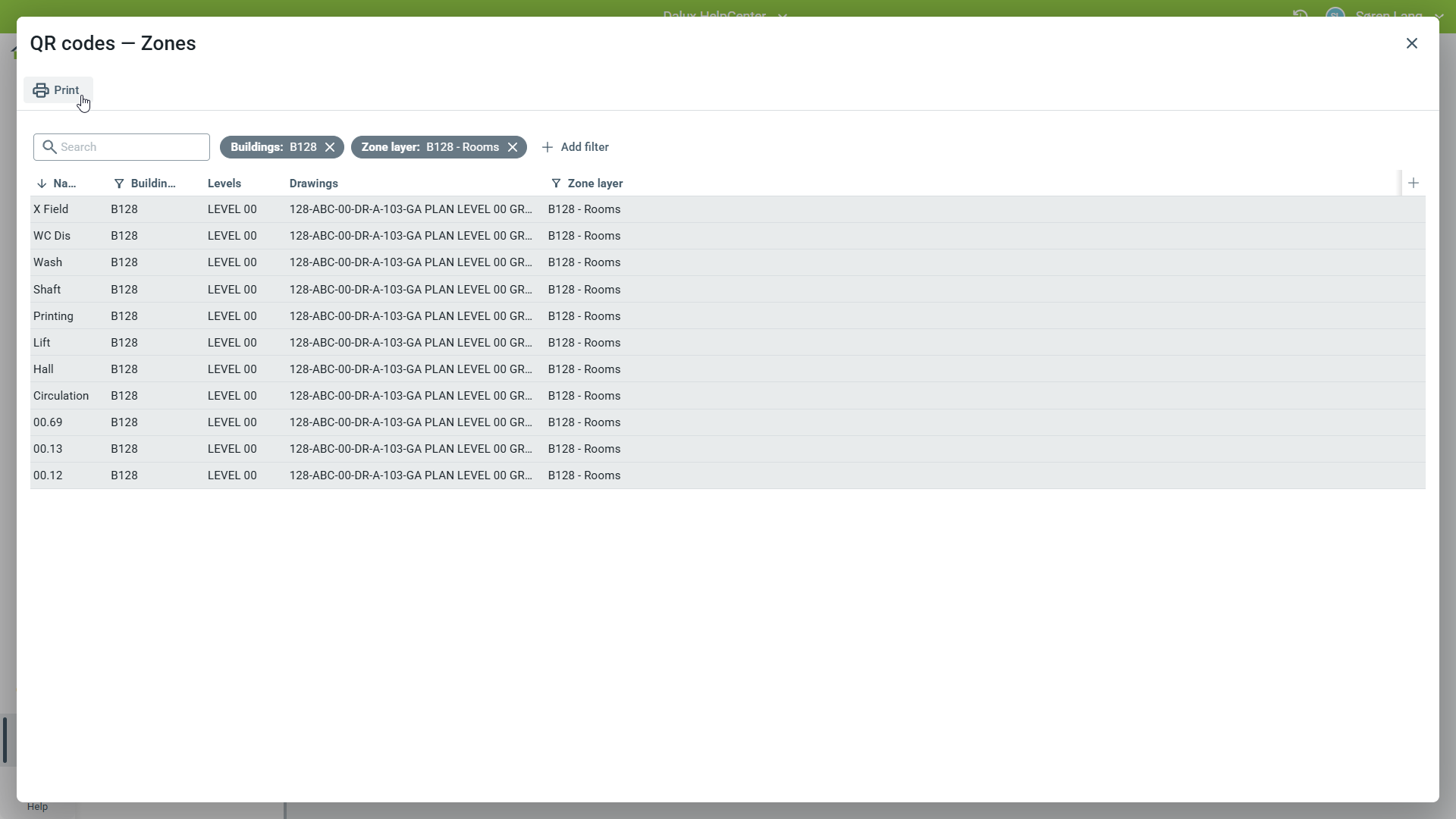

Otevře se nové okno, ve kterém se zobrazí všechny zóny projektu. Pro vyhledání potřebných zón lze použít filtry. Lze vybrat jednu nebo více zón.
Chcete-li vygenerovat QR kódy, vyberte jednu nebo více zón a klikněte na tlačítko Tisk.
Všimněte si, že pokud chcete vytisknout pouze vybrané QR kódy pro zóny, musíte je před kliknutím na tlačítko Tisk vybrat ze seznamu.

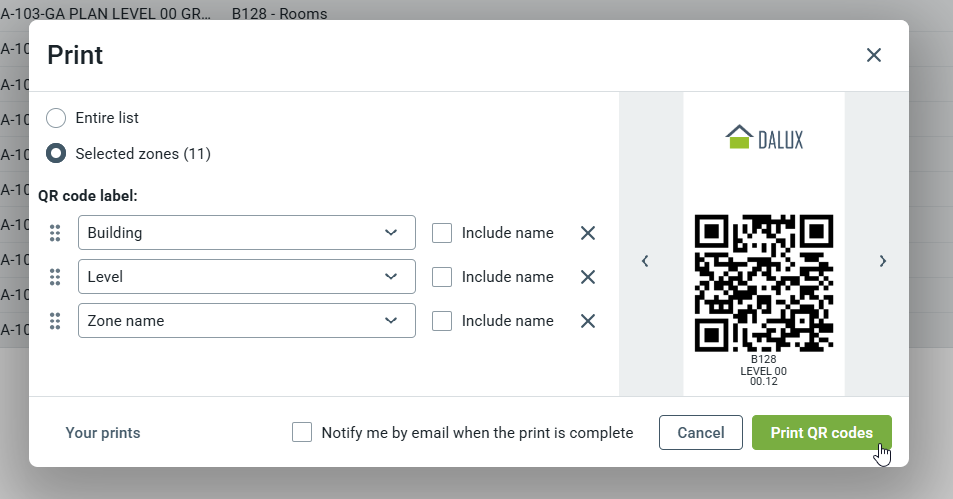

Tímto se otevře nové okno, kde lze tisk přizpůsobit a zobrazit náhled. Je možné nastavit, zda mají být zahrnuty štítky pro název zóny, název úrovně, název budovy a jakékoli další uživatelské vlastnosti zón.
Na QR kód lze přidat pouze tři štítky.
Všechny zóny projektu lze vytisknout výběrem možnosti 'Celý seznam'.
Po dokončení přizpůsobení QR kódů klikněte na tlačítko"Vytisknout QR kódy" a vygenerujte dokument PDF s QR kódy.
Jak používat QR kódy pro Místnosti
Pokud 3D model obsahuje také místnosti, jsou automaticky načteny z modelu BIM.
QR Kódy lze generovat z místností v budovách v projektu.
Po naskenování QR kódu vygenerovaného z místnosti, mobilní aplikace Dalux otevře místnost a zobrazí všechny registrace a informace uložené v místnosti.
Chcete-li vytvořit QR kódy z místností, přejděte na stránku Nastavení
Lokace
QR kódy - 'Místnosti'.

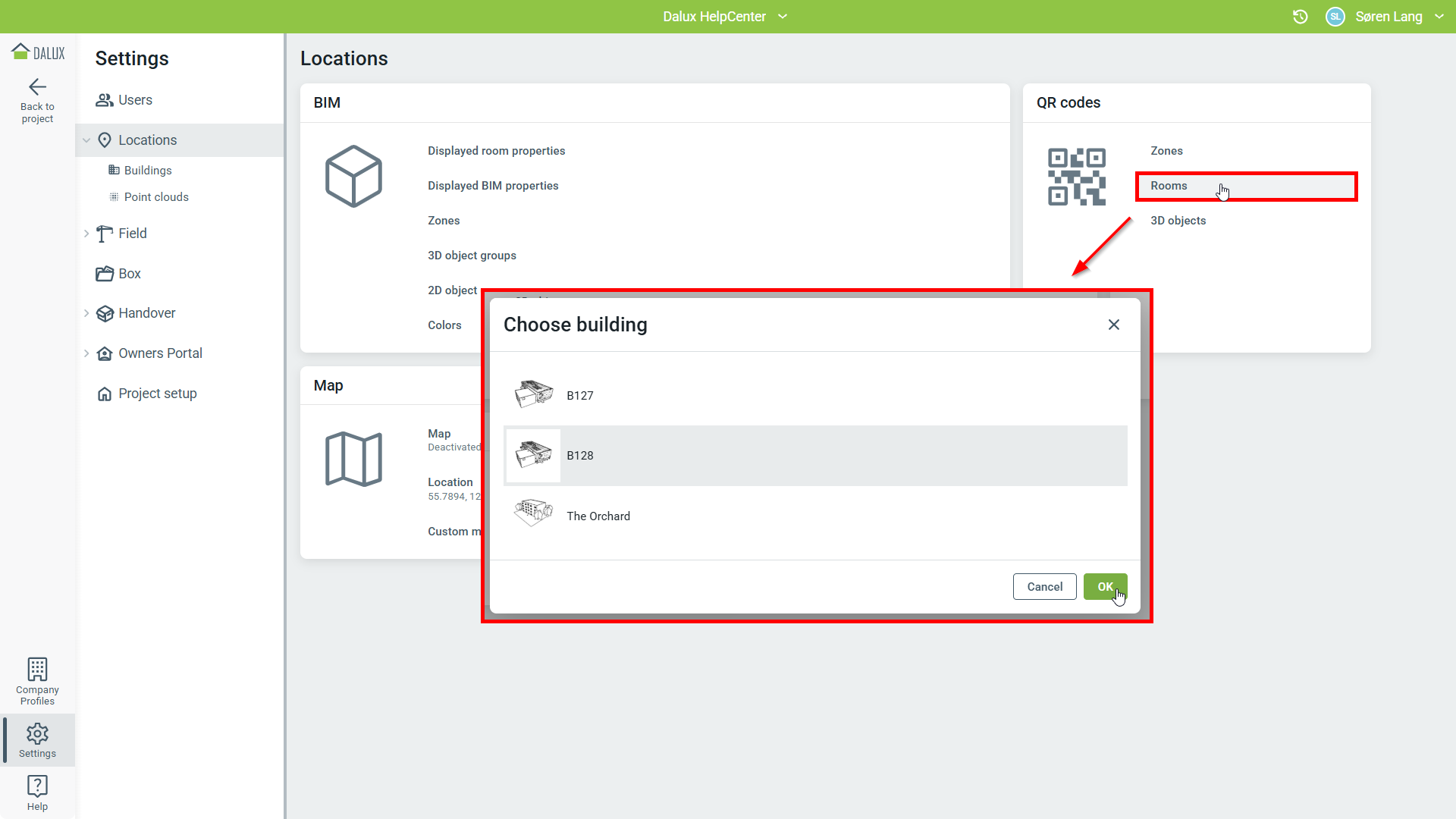

Pokud je v projektu více než jedna budova, vyberte budovu, pro kterou chcete QR kódy generovat.

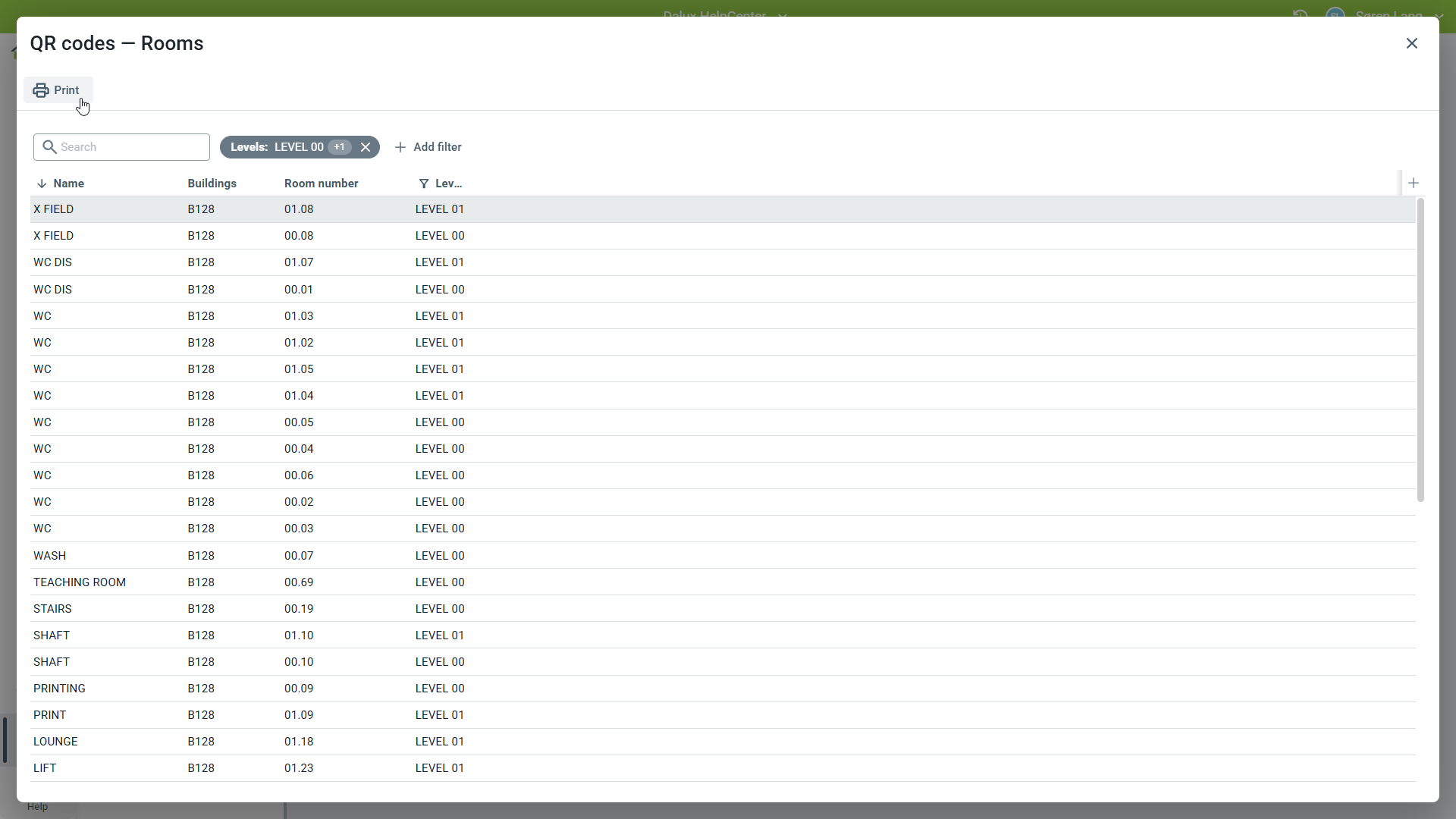

Otevře se nové okno, ve kterém se zobrazí všechny místnosti v budově. Pro vyhledání přesně požadovaných místností lze použít filtry. Můžete vybrat jednu nebo více místností.
Pro generování QR kódů vyberte jednu nebo více místností a klikněte na Tisk.
Pokud chcete tisknout pouze QR kódy pro vybrané místnosti, musíte je vybrat ze seznamu před kliknutím na Tisk.

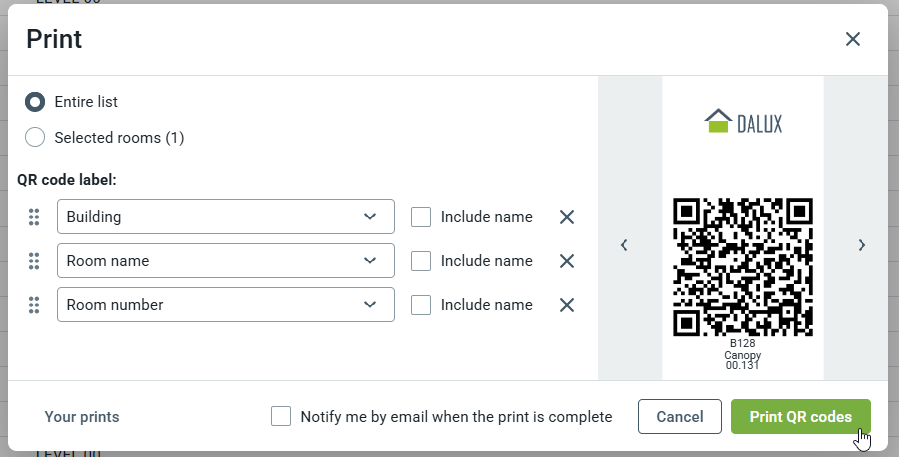

Tímto se otevře nové okno, kde lze tisk přizpůsobit a zobrazit náhled. Je možné nastavit, zda zahrnout například štítky jako číslo místnosti, název místnosti a název budovy.
Na QR kódy lze přidat pouze tři štítky.
Všechny místnosti v projektu lze vytisknout výběrem 'Celý seznam'.
Po dokončení přizpůsobení QR kódů klikněte na tlačítko"Vytisknout QR kódy" a vygenerujte dokument PDF s QR kódy.
Jak používat QR kódy pro 3D objekty
QR kódy lze také generovat z 3D objektů v projektu. Je nejprve nutné nastavit skupiny 3D objektů. QR kódy pak lze generovat pro každý 3D objekt ve skupině 3D objektů.
Poznámka: QR kódy nelze generovat pro 2D objekty.
Více informací
Pokud se chcete dozvědět více o skupinách 3D objektů, můžete si přečíst tento článek: Jak vytvořit 2D / 3D skupiny objektů.
Při skenování QR kódu vygenerovaného pro 3D objekt, mobilní aplikace Dalux automaticky otevře 3D model a lokalizuje 3D objekt.
Pro vytvoření QR kódů z 3D objektů přejděte na Nastavení
Lokace
QR kódy - '3D objekty'.

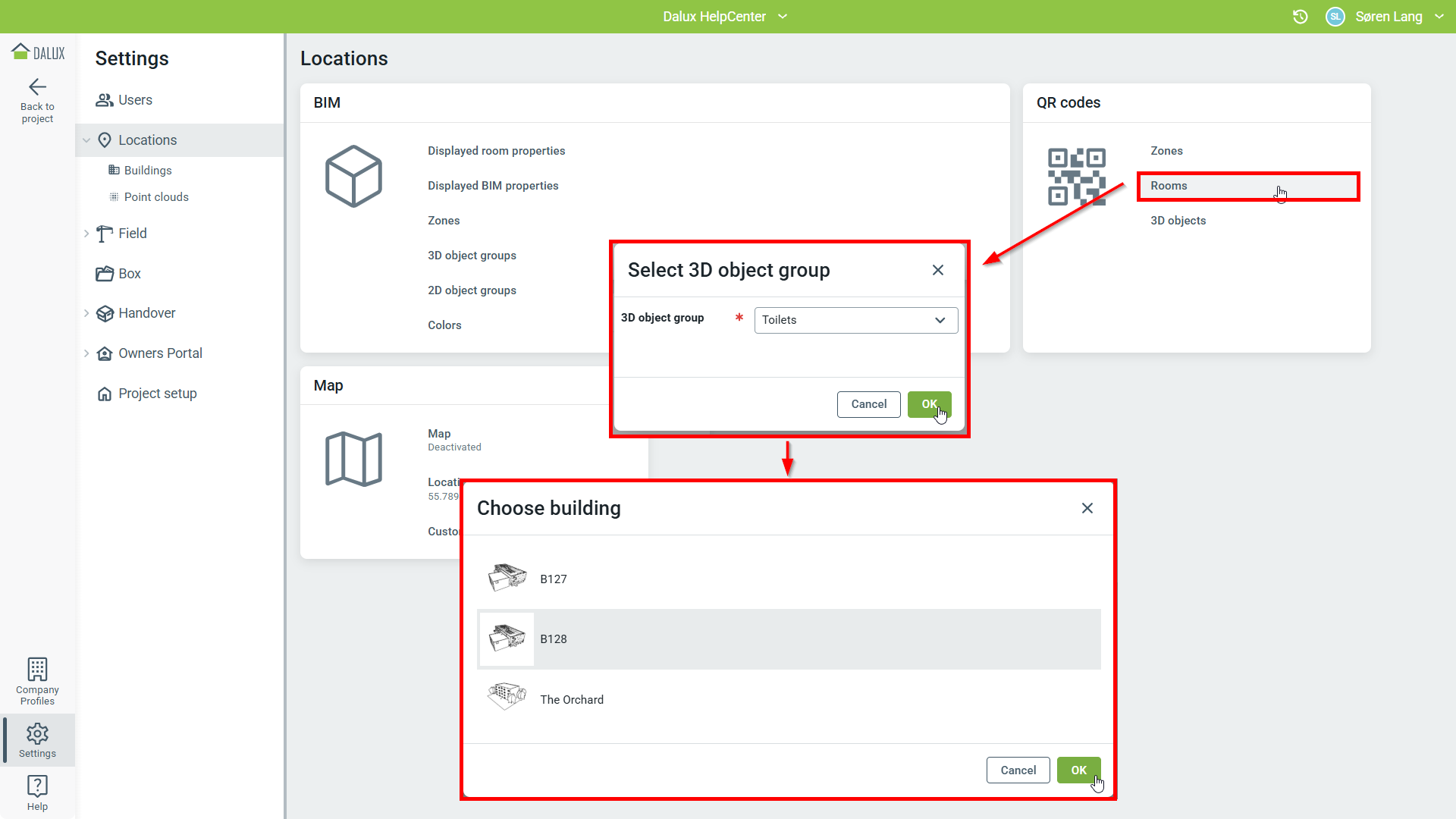

Nejprve vyberte skupinu 3D objektů, a pokud je v projektu více než jedna budova, vyberte budovu, pro kterou chcete generovat QR kódy.

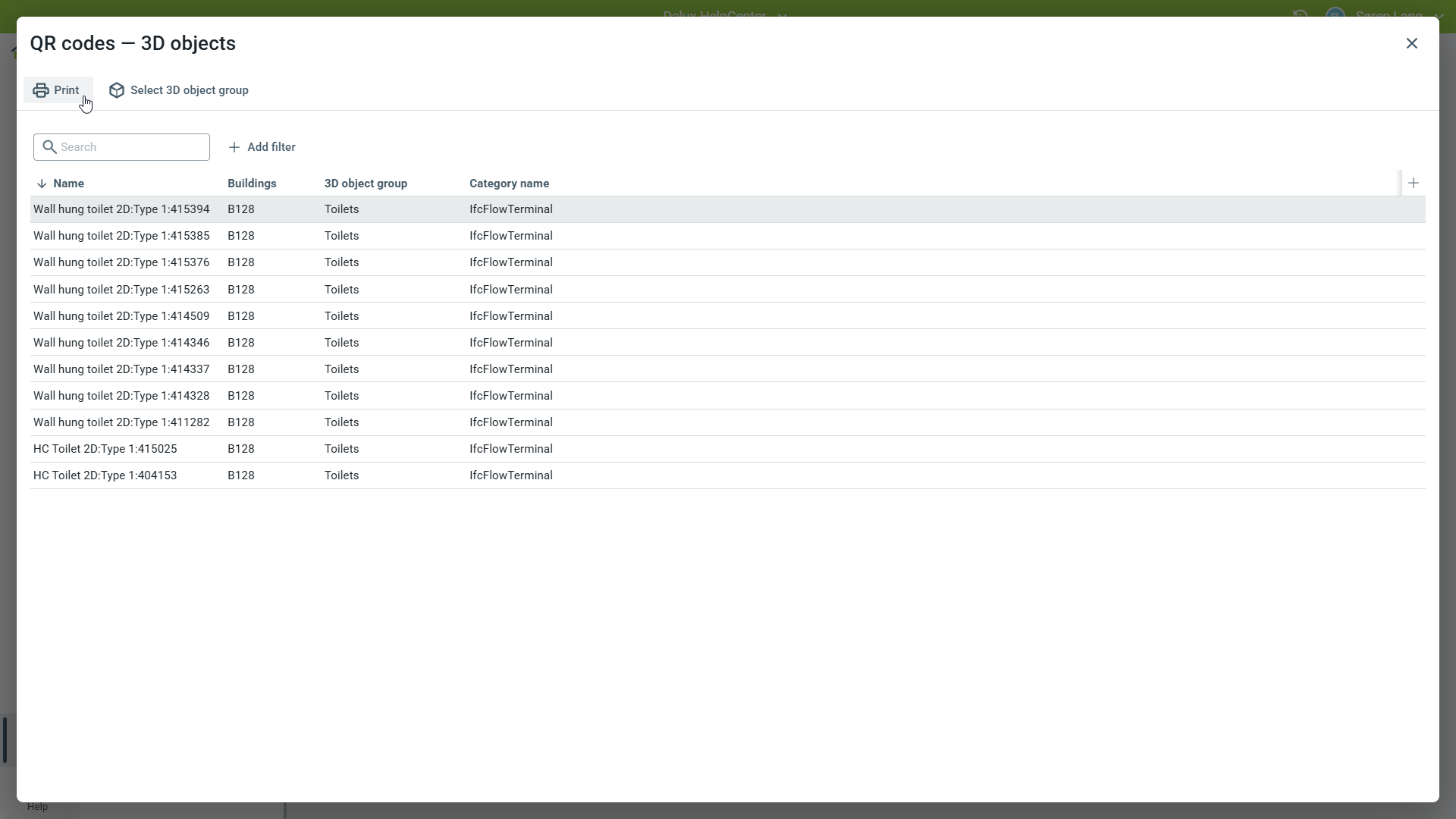

Otevře se nové okno, kde jsou zobrazeny všechny 3D objekty ze skupiny 3D objektů v budově. Filtrováním lze upřesnit výběr potřebných 3D objektů. Můžete také vybrat jeden nebo více 3D objektů.
Pro generování QR kódů vyberte jeden nebo více 3D objektů a klikněte na Tisk.
Pokud chcete tisknout pouze QR kódy pro vybrané 3D objekty, musíte je vybrat ze seznamu před kliknutím na Tisk.

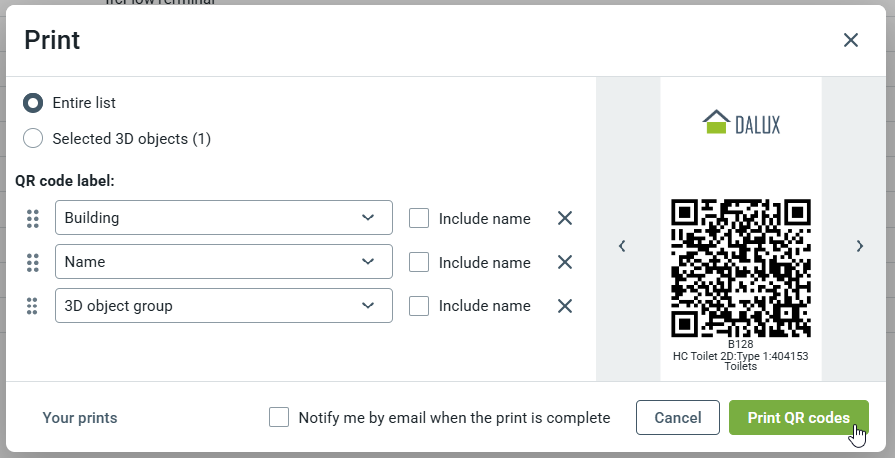

Tímto se otevře nové okno, kde lze tisk přizpůsobit a zobrazit náhled. Je možné nastavit, zda zahrnout štítky pro název budovy a různé vlastnosti BIM objektů.
Na QR kódy lze přidat pouze tři štítky.
Po dokončení přizpůsobení QR kódů klikněte na tlačítko"Vytisknout QR kódy" a vygenerujte dokument PDF s QR kódy.
Jak skenovat QR kódy v mobilní aplikaci Dalux
Novější QR kódy budou mít uprostřed logo Daluxu. Tyto lze naskenovat pomocí aplikace fotoaparátu.

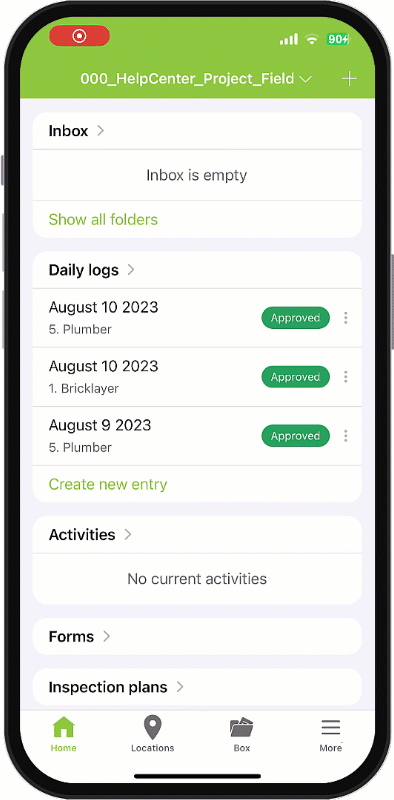

Chcete-li naskenovat starší QR kódy pomocí Dalux Mobile, přejděte do nabídky Více v pravém dolním rohu obrazovky.
Poté stiskněte Naskenovat QR kód. Tímto se otevře skener QR kódů. Když Dalux detekuje QR kód Dalux, automaticky se otevře.
Ať už jsou QR kódy vytvořeny ze zón, místností nebo 3D objektů, všechny se skenují tímto nástrojem.
