Disciplíny a dílčí disciplíny

Výkresy připojené k budovám lze přiřadit k disciplínám nebo dílčím disciplínám. Při prohlížení budovy se výkresy seskupí do struktury složek. To usnadňuje uživatelům na stavbě vyhledávání příslušných výkresů.

Video

Jak nastavit disciplíny a dílčí disciplíny

Aby bylo možné vytvořit a přiřadit výkresy k disciplínám a dílčím disciplínám, musí mít projekt alespoň jednu budovu s propojenými výkresy. V následujícím článku se dozvíte více informací: Jak nahrát IFC modely a 2D výkresy.

Disciplíny a dílčí disciplíny lze vytvářet také při správě nových budov pro projekt. Disciplíny a dílčí disciplíny jsou určeny pro celý projekt a po jejich vytvoření je lze použít pro jakoukoli budovu v projektu.

Začněte v Nastavení Lokace Budovy Vyberte budovu Upravit.

Vytvoření a nastavení disciplíny a dílčí disciplíny pro jeden výkres

V tomto příkladu máme v každém patře více výkresů. Každý výkres patří k jiné disciplíně.

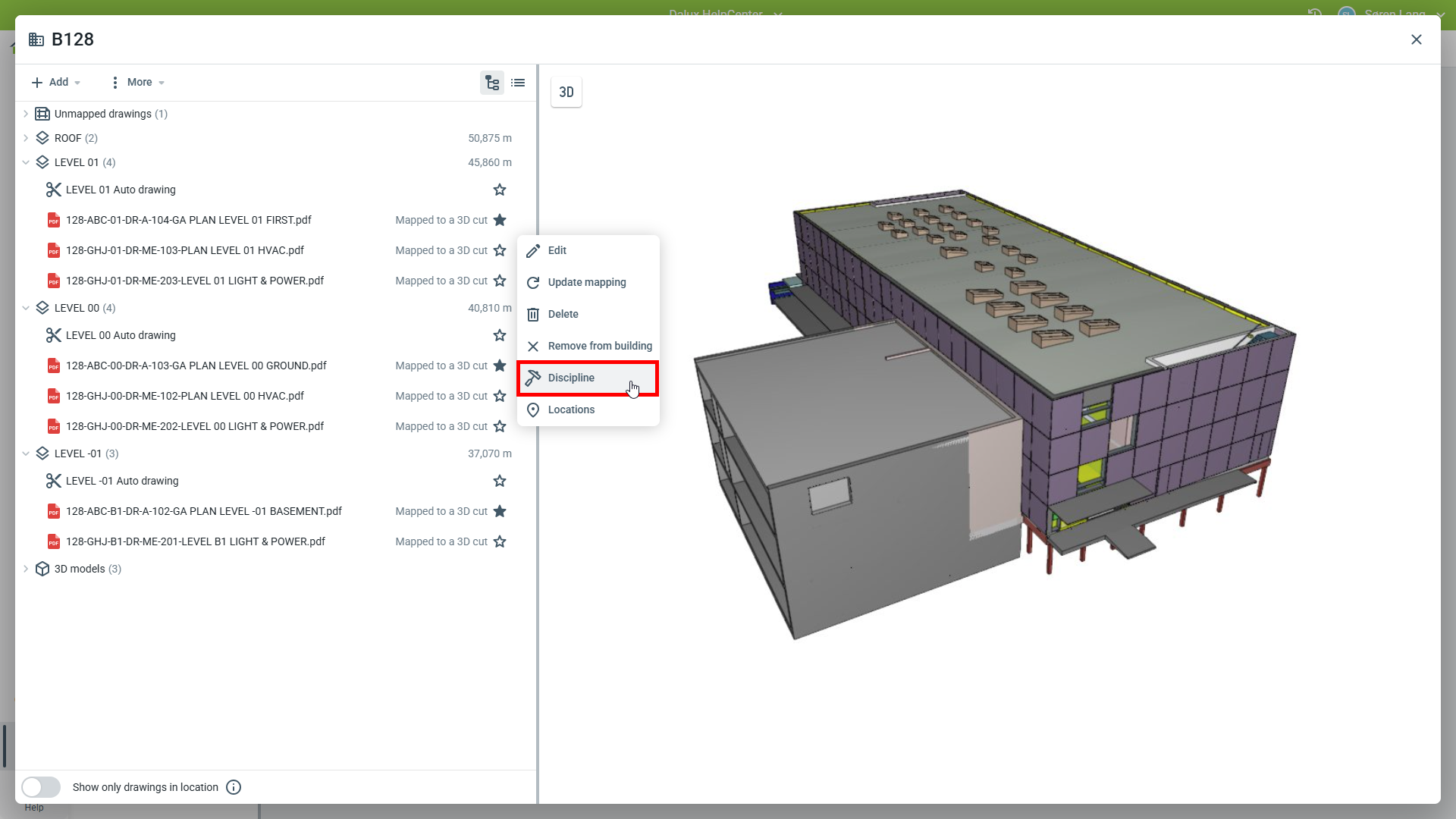

Chcete-li vytvořit/nastavit výkresy na disciplíny a dílčí disciplíny, klikněte na ikonu vedle výkresu, a poté na Disciplína.

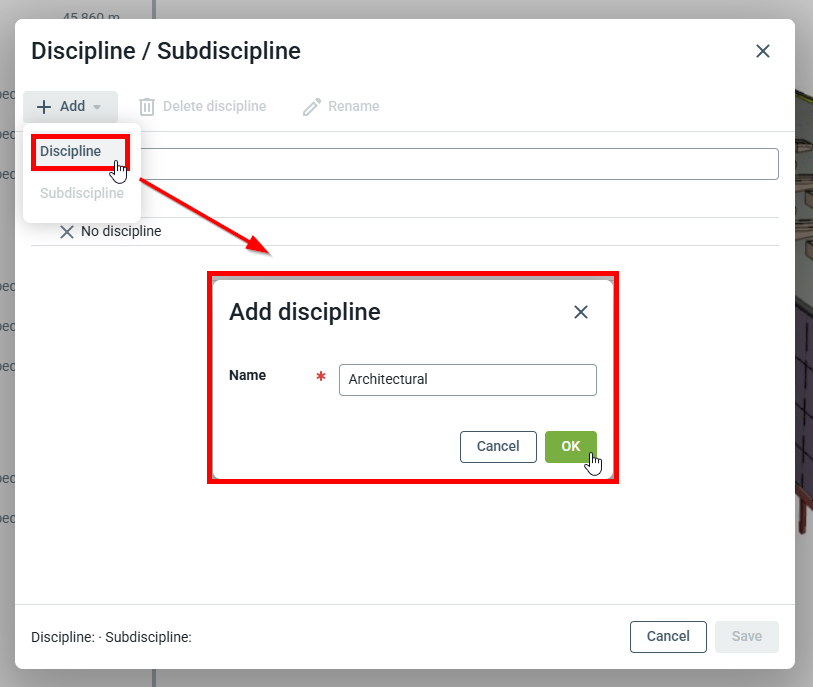

Ve vyskakovacím okně lze vytvořit disciplíny a dílčí disciplíny. Dílčí disciplíny lze vytvářet pouze v rámci disciplín. Chcete-li vytvořit novou disciplínu, klikněte na Přidat 'Disciplína'. Pojmenujte disciplínu a klikněte na tlačítko "OK".

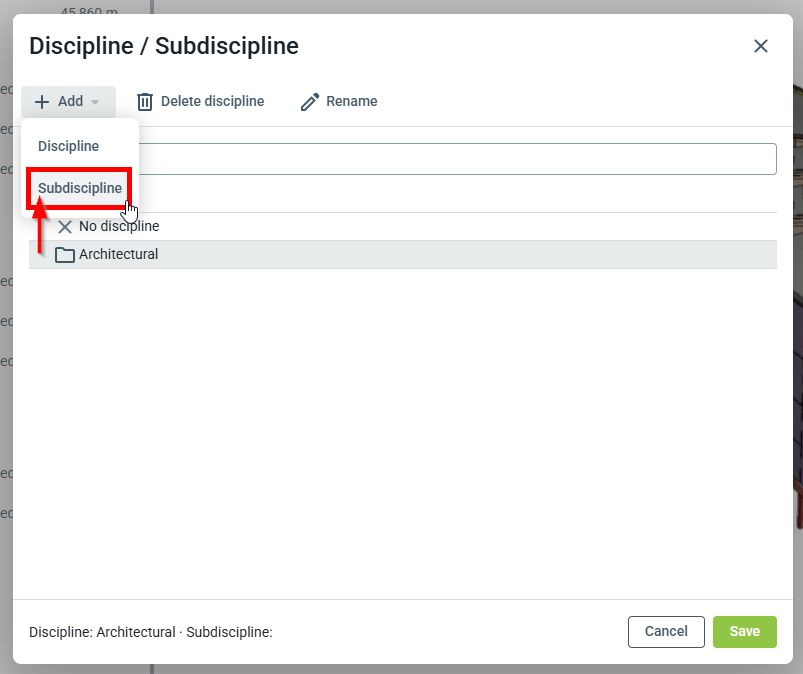

Vytvoření dílčí disciplíny:

Klikněte na existující disciplínu Přidat 'Dílčí disciplína' Vložte název dílčí disciplíny 'OK'.

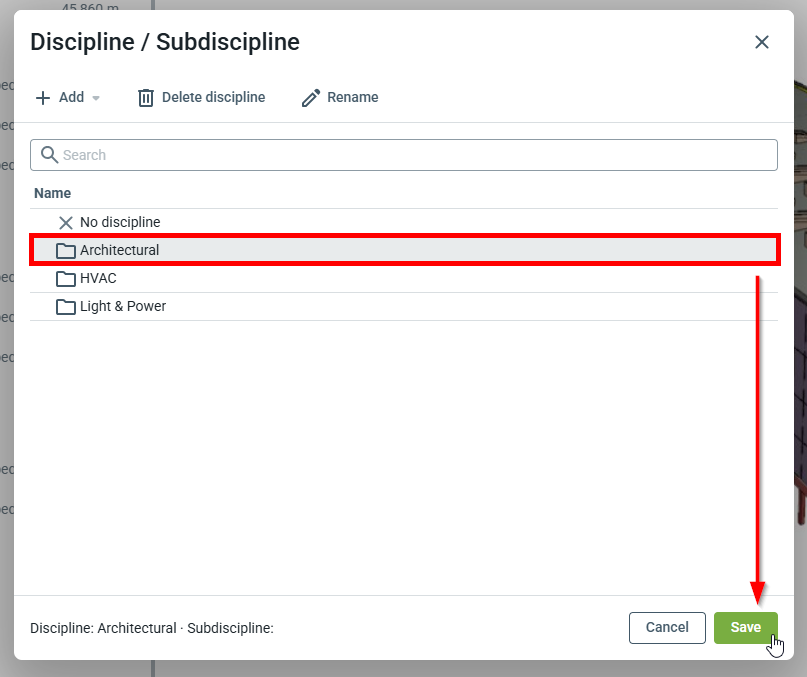

Chcete-li nastavit výkres do disciplíny nebo dílčí disciplíny, klikněte na disciplínu a potom na "Uložit".

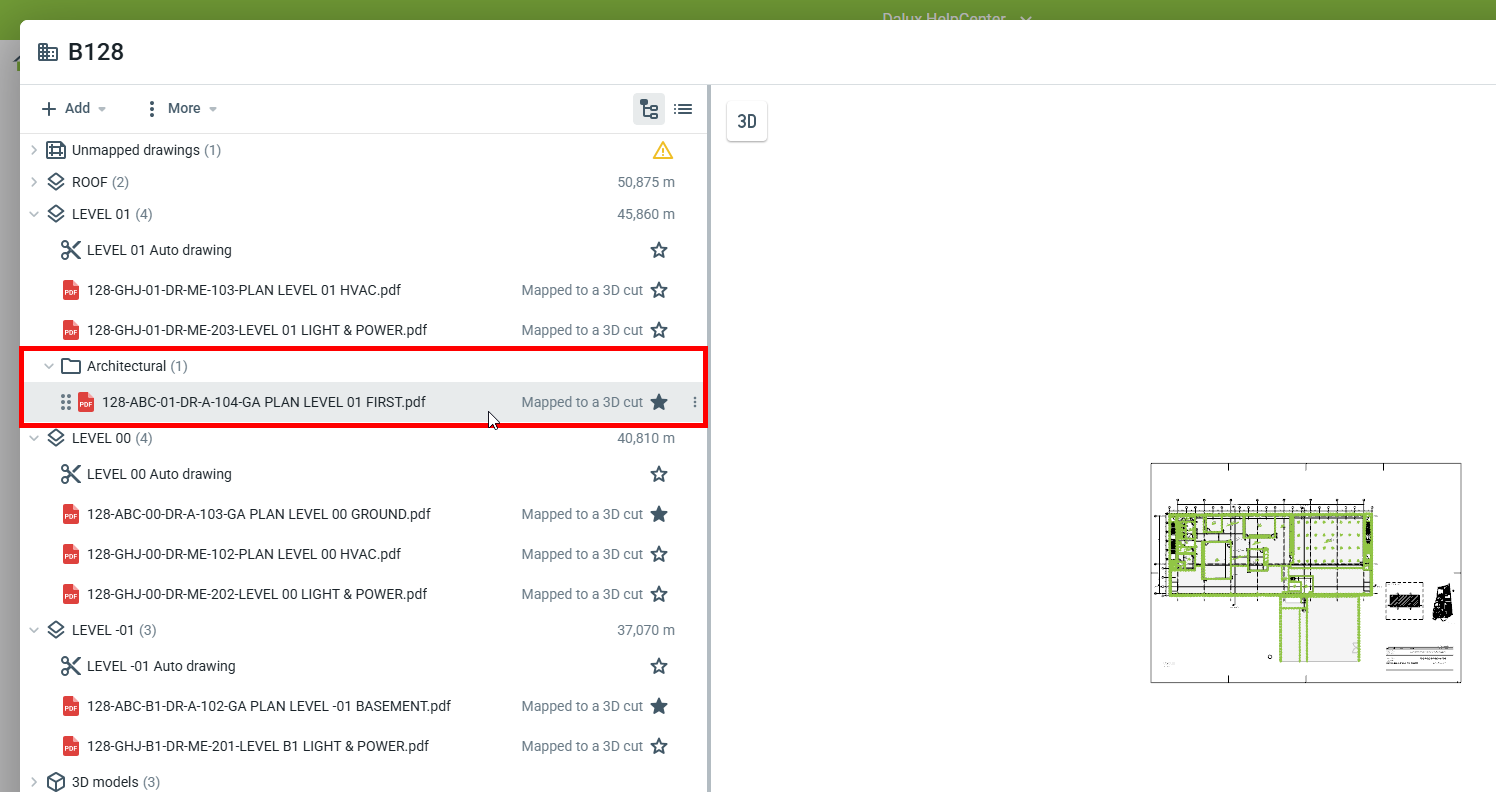

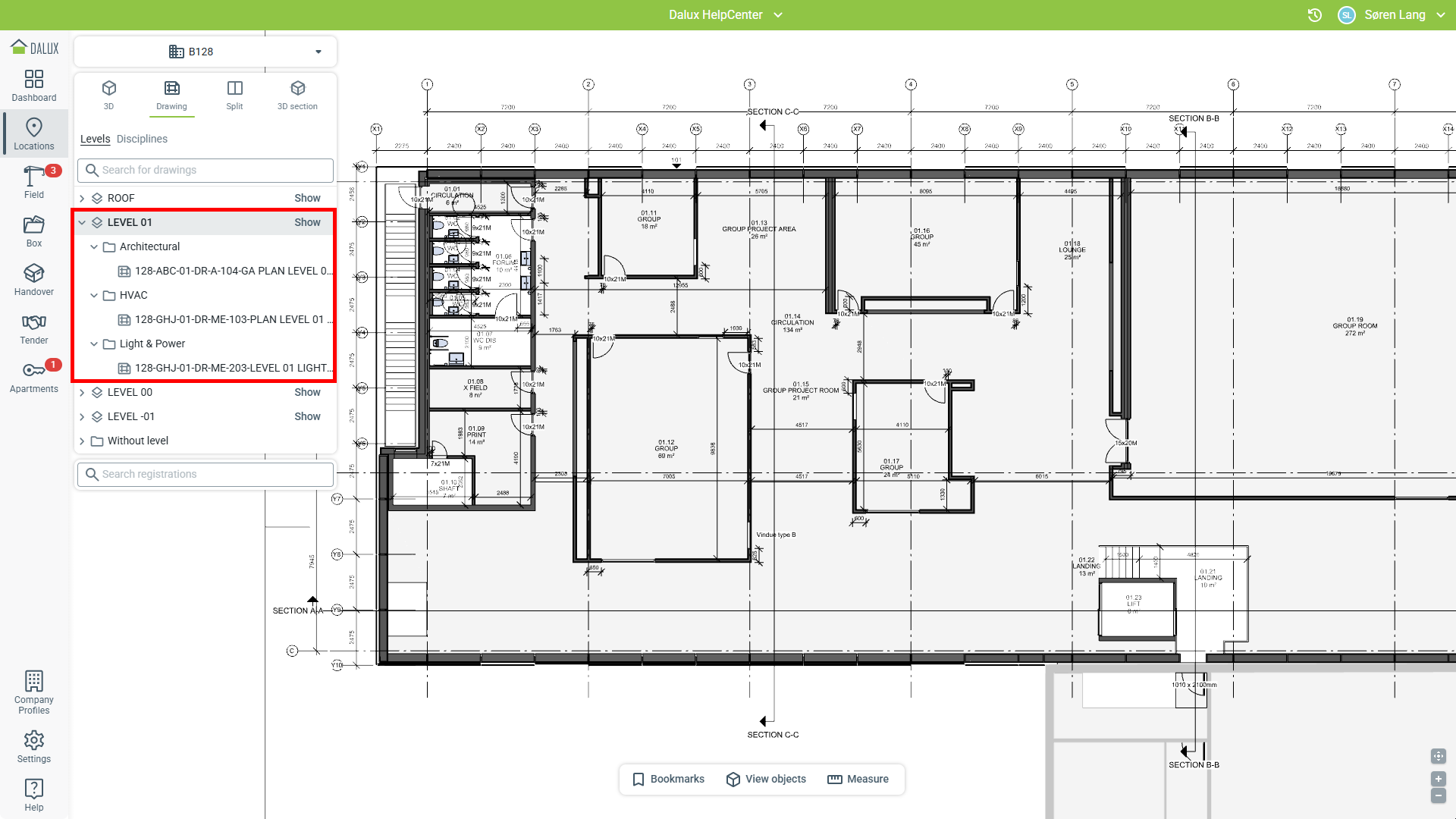

Při prohlížení budovy vidíme, že výkres byl zařazen do disciplíny Architektura.

Nastavení disciplíny a dílčí disciplíny pro více výkresů

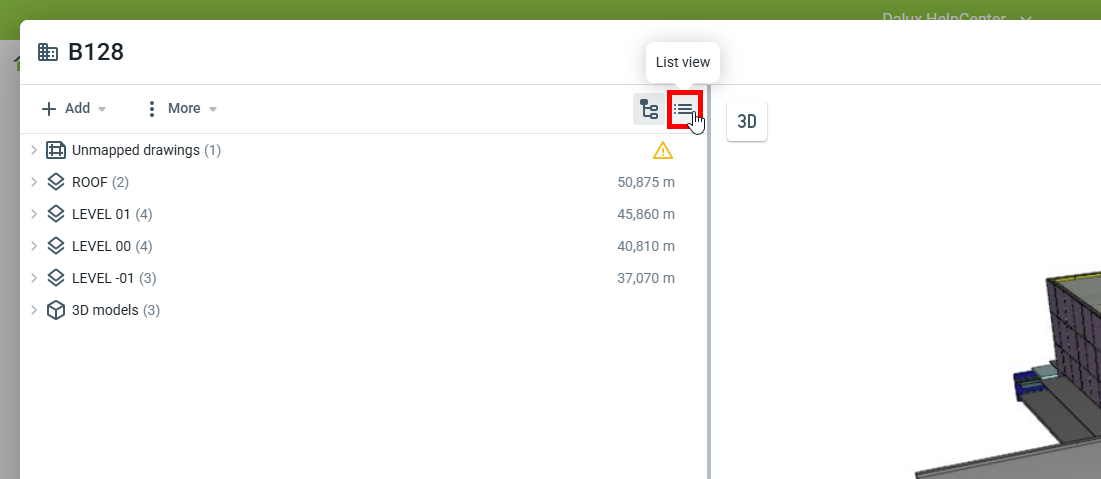

Chcete-li proces urychlit, můžete použít zobrazení seznamu kliknutím na ikonu .

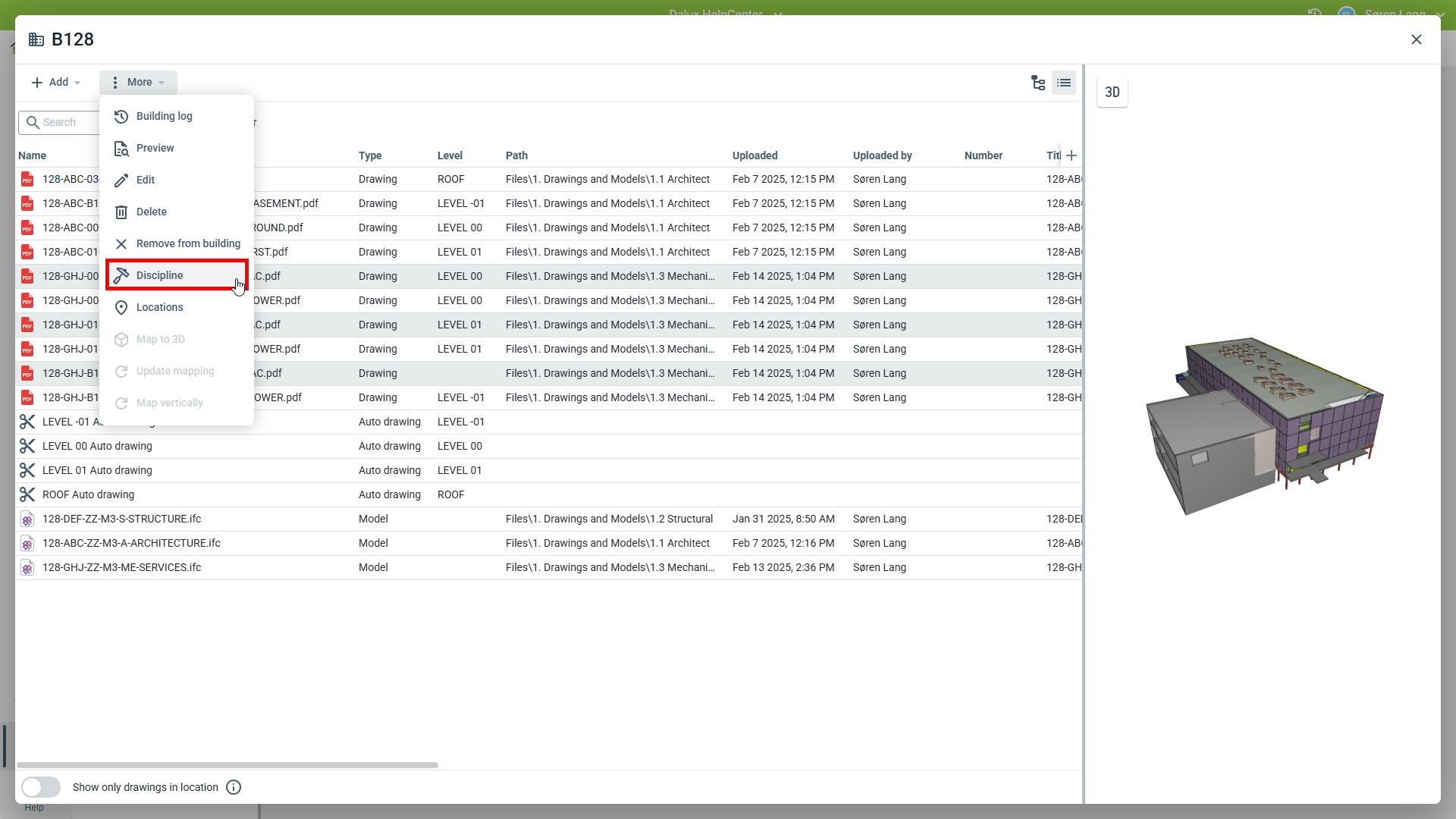

V zobrazení seznamu lze vybrat více výkresů (kliknutím Shift nebo Ctrl) a nastavit je současně na disciplínu nebo dílčí disciplínu. Klikněte na Více Disciplína.

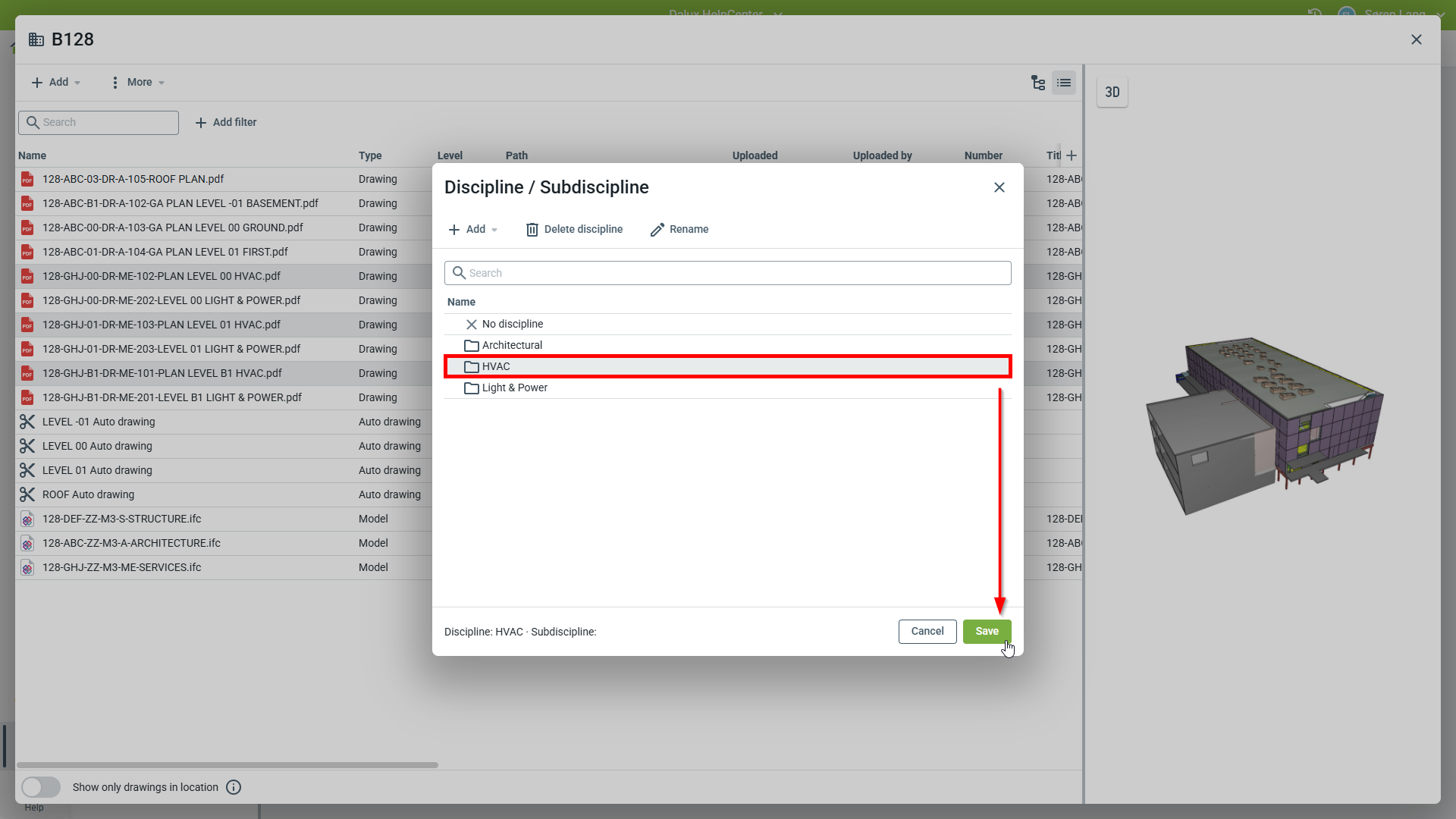

Klikněte na disciplínu nebo dílčí disciplínu a poté na "Uložit" pro nastavení více vybraných výkresů.

Zobrazení výkresů v modulu Lokace

Při prohlížení budovy v modulu Lokace budou výkresy nyní roztříděny do složek pro jednotlivé disciplíny. To se zobrazuje jak na počítači, tak na mobilním telefonu. Strukturu uvidíte otevřením modulu Lokace a výběrem budovy.

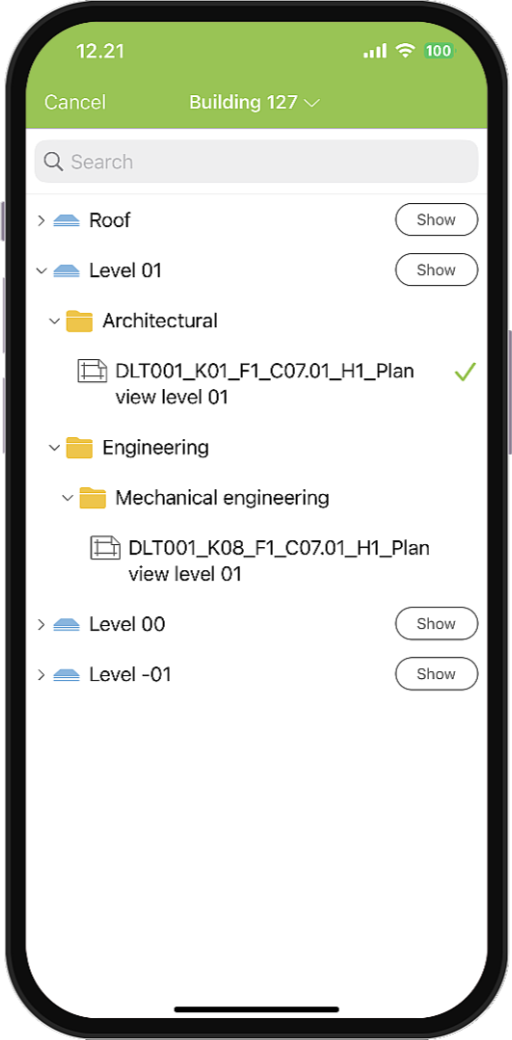

Na mobilu jsou složky disciplín a dílčích disciplín také viditelné v modulu Lokace.

Zrušení přiřazení výkresů a odstranění disciplíny a dílčí disciplíny

Pro smazání disciplín nebo dílčích disciplín přejděte na

Nastavení Lokace Budovy Vyberte budovu Upravit.

Vyberte výkres v budově a klikněte na -ikonu vedle názvu výkresu, poté klikněte na 'Disciplíny':

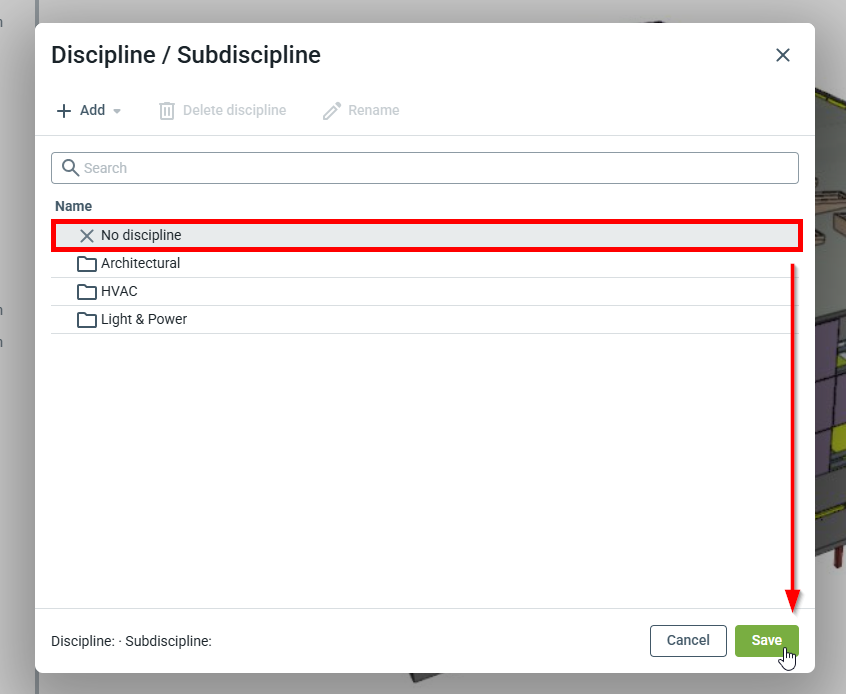

Chcete-li odebrat výkres z konkrétní disciplíny nebo dílčí disciplíny, klikněte na Žádná disciplína a poté na 'Uložit'.

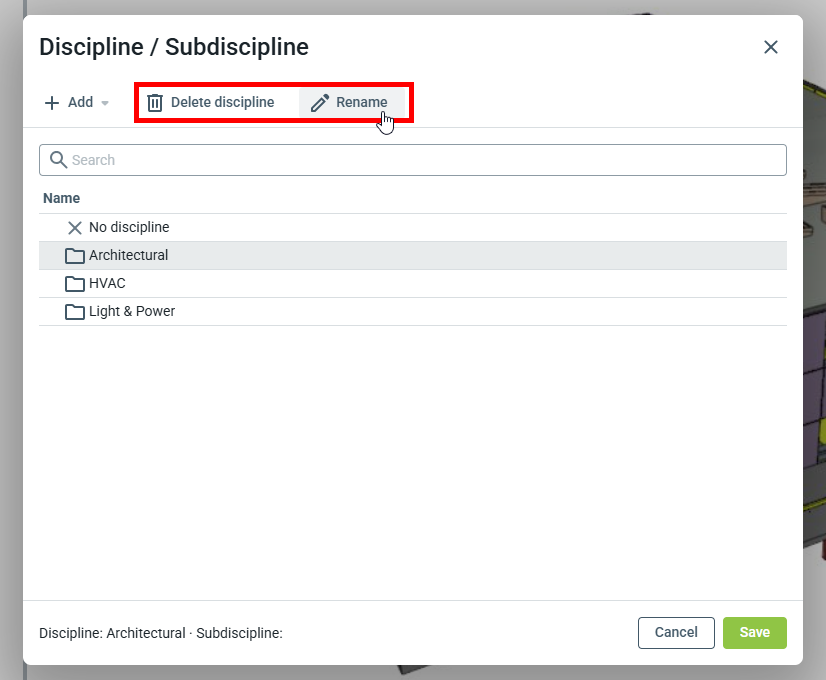

Pro přejmenování nebo smazání konkrétní disciplíny nebo dílčí disciplíny na ni klikněte, a poté klikněte na Smazat disciplínu nebo Přejmenovat.

Poznámka: Přejmenování nebo smazání nemění data na stávajících výkresech. To znamená, že výkresy musí být znovu nastaveny nebo přenastaveny na jinou/přejmenovanou disciplínu.

Disciplínu nelze smazat, pokud nejsou nejprve smazány všechny dílčí disciplíny.
