Revize dokumentů a výkresů jsou běžné v průběhu celého projektu přípravy a výstavby. Tento článek pokrývá, jak porovnat dvě verze stejného PDF dokumentu, výkresu nebo modelu přímo v Dalux.
Porovnání dvou verzí PDF dokumentu
Pokud máte více verzí PDF dokumentu v modulu Box, můžete tyto soubory porovnat přímo v Daluxu, abyste zjistili změny mezi nimi.

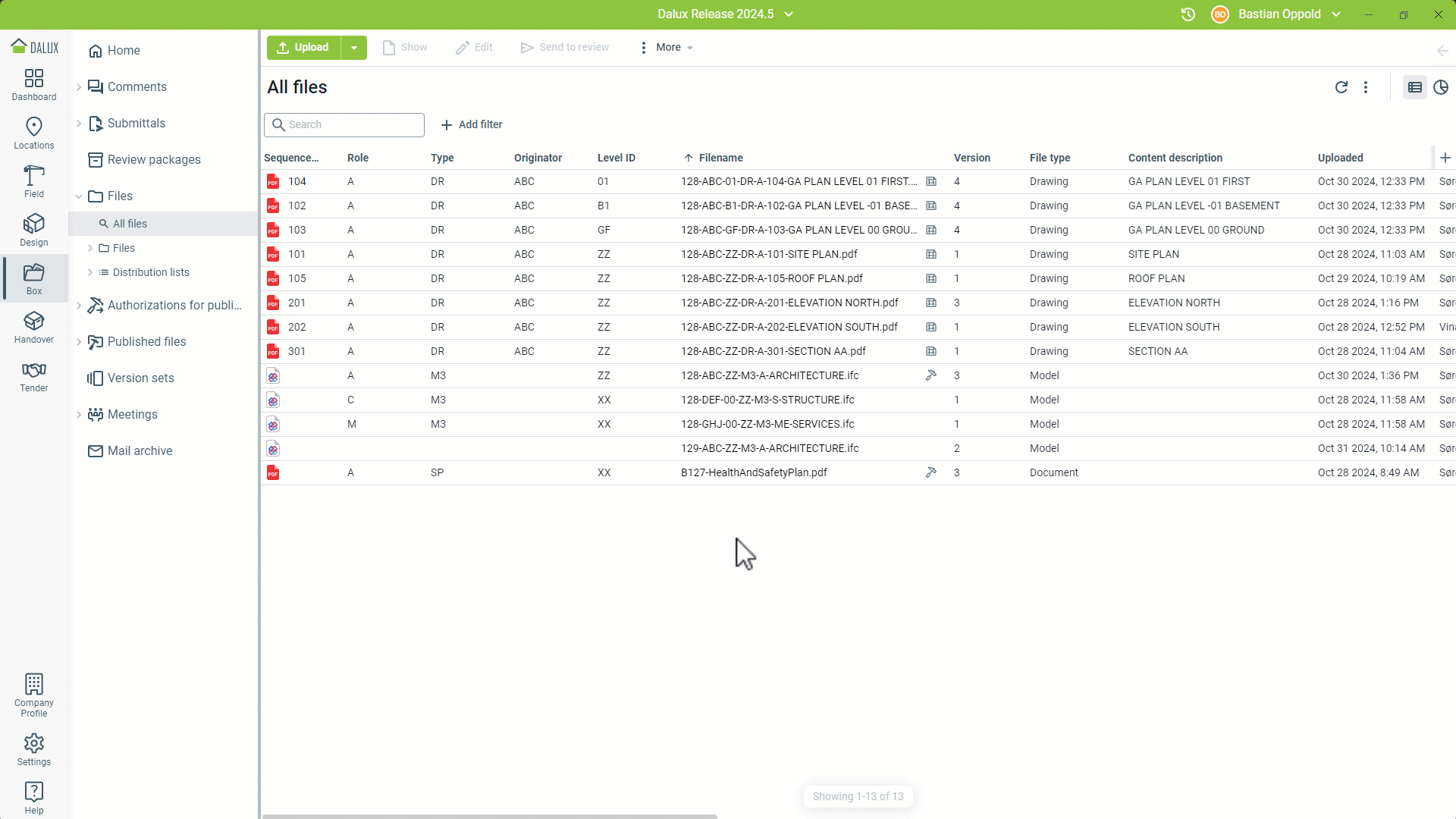

Otevřete jakýkoliv dokument v Box, který splňuje tato kritéria, a klikněte na Porovnat verze. Tímto se otevře aktuální a předchozí verze tohoto dokumentu.
Můžete libovolně změnit verze, které chcete porovnávat mezi sebou, kliknutím na výběr v horní části dokumentů.
Při rolování více-stránkového dokumentu nebo zoomování do dokumentu se to děje současně pro obě verze, takže vždy můžete porovnat správné informace.
Pokud chcete porovnat různé části ve verzích, odepněte zámek dole, abyste obě verze neprocházeli synchronovaně. Pak se můžete pohybovat nezávisle mezi verzemi. Znovu zamkněte zámek, abyste procházení verzí znovu synchronizovali.
Porovnání dvou verzí výkresu
Pokud má projekt Dalux Box Pro, je možné porovnat dvě verze stejného výkresu přímo v Daluxu. K tomu otevřete výkres s více než jednou nahranou verzí.

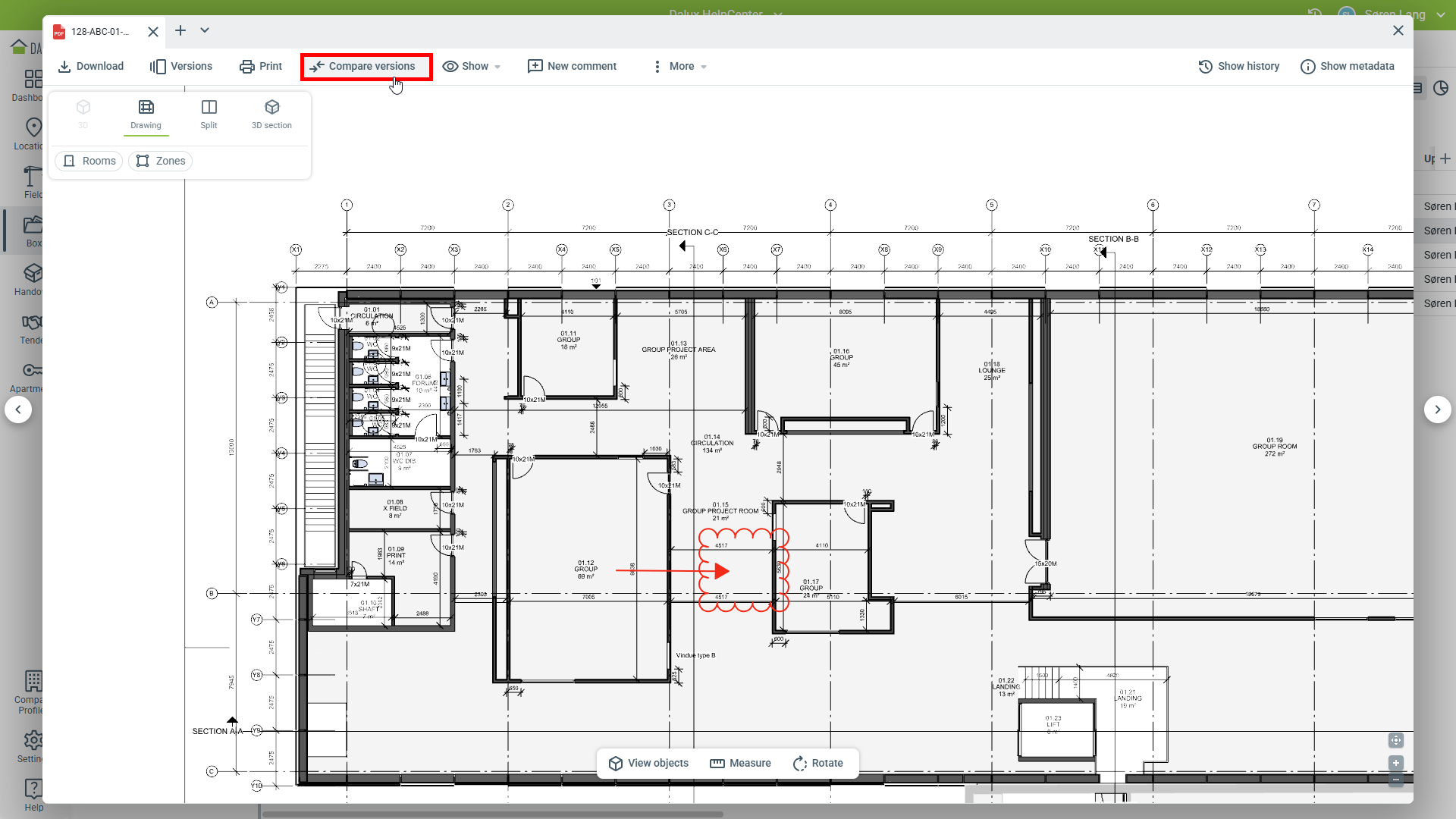

Pak klikněte Porovnat verze.

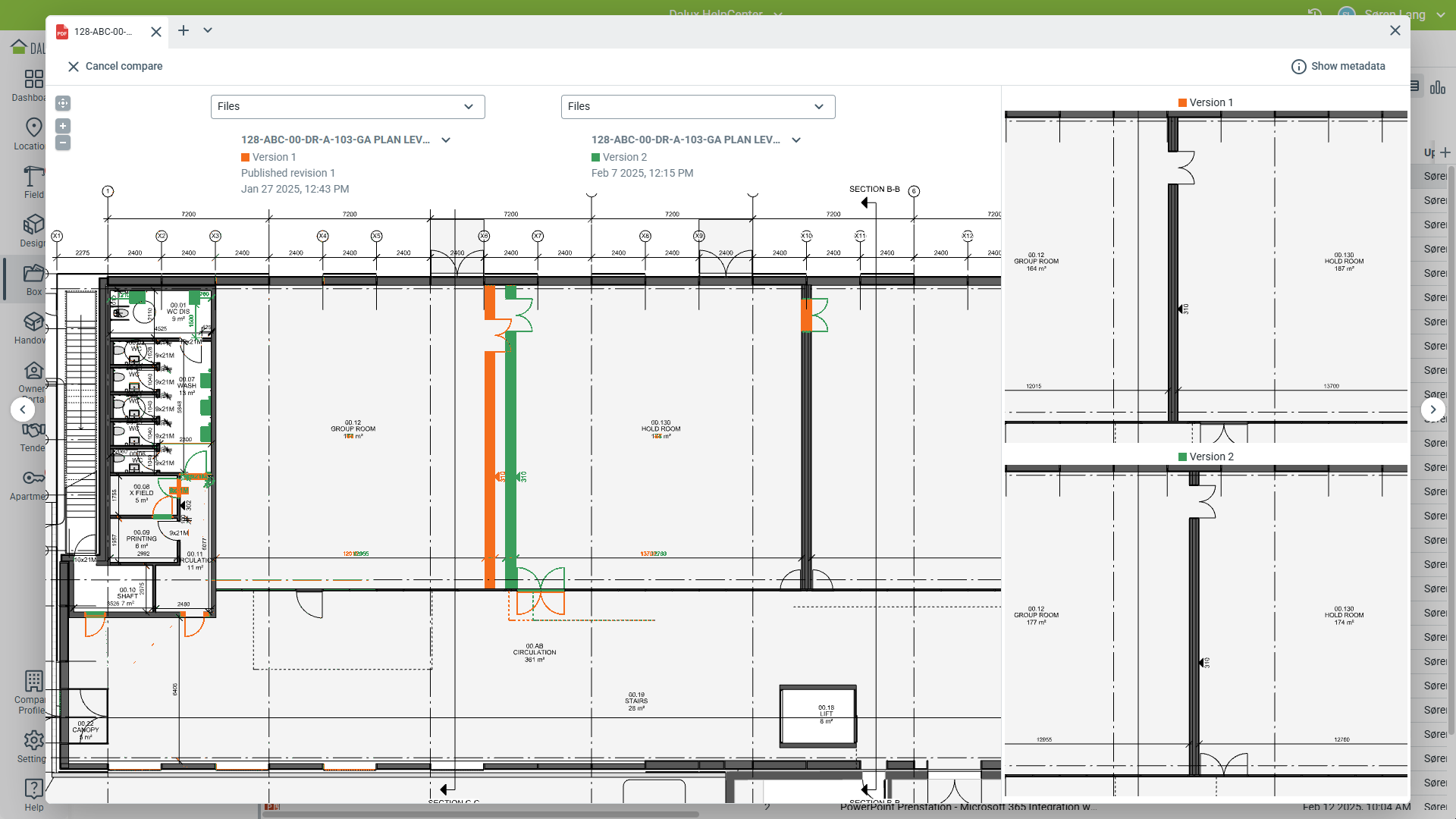

Dalux implicitně otevře poslední dvě verze a porovná je. Nejnovější verze je zelená a předchozí je oranžová.
Změňte verzi kliknutím na rozbalovací tlačítko vedle každé verze.
Změny mezi verzemi lze poté snadno vidět díky přidaným oranžovým nebo zeleným čarám. Barvy reprezentují vybrané verze výkresu. Pokud mezi verzemi nejsou žádné změny, nedochází ke změně barvy.
Srovnání výkresů
Pokud výkresy nejsou zarovnané, je to obvykle proto, že byly vytvořeny s různým nastavením PDF.

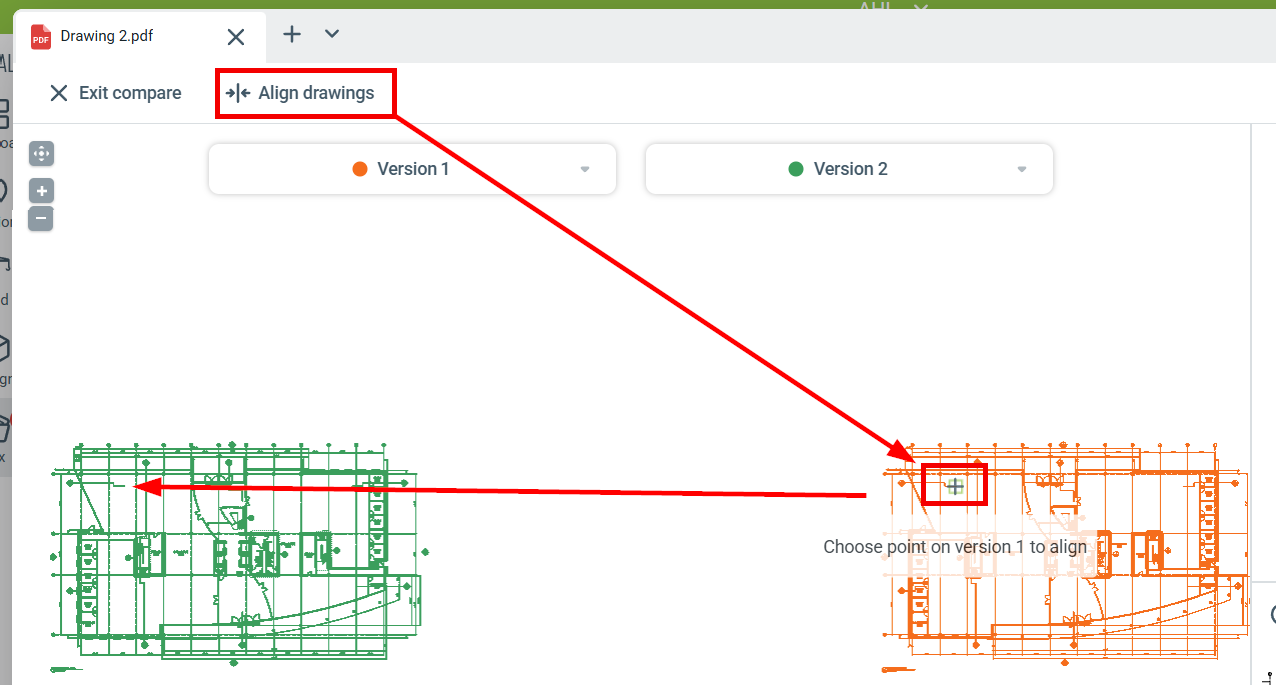

Můžete je zarovnat ručně, zarovnání se na výkres neuloží a při příštím porovnání výkresů je nutné je znovu zarovnat.
Klikněte na Porovnat výkresy
"Vyberte bod ve starší verzi"
"Vyberte stejný bod v novější verzi"
Porovnání verzí modelu v desktopové aplikaci Dalux
Technické informace
Pro porovnání vašich 3D modelů budete potřebovat použít desktopovou aplikaci Dalux na vašem počítači. Porovnávání modelů není dostupné ve webovém prohlížeči. Zde si můžete přečíst více o tom, jak si stáhnout aplikaci: Stahování desktopové aplikace Dalux
Více informací
Pokud se chcete dozvědět více o porovnávání modelů v Design, přečtěte si tento článek: Jak používat Design.
Najděte budovu v
Nastavení
Lokace
Budovy nebo najděte soubory budovy v
Box.
Můžete porovnat modely pouze s dvěma nebo více verzemi.

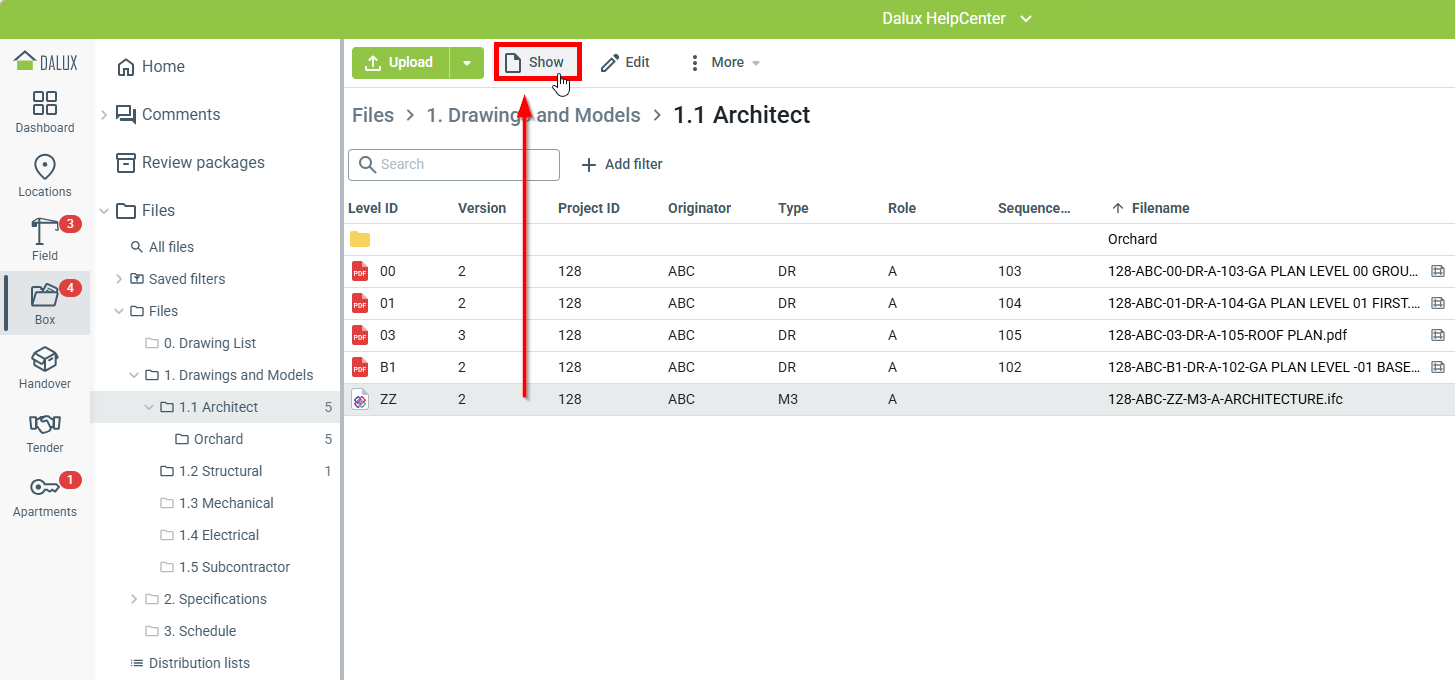

Vyberte model, který chcete porovnat, a pak klikněte Zobrazit.
To otevře model a poté můžete kliknout Porovnat verze.

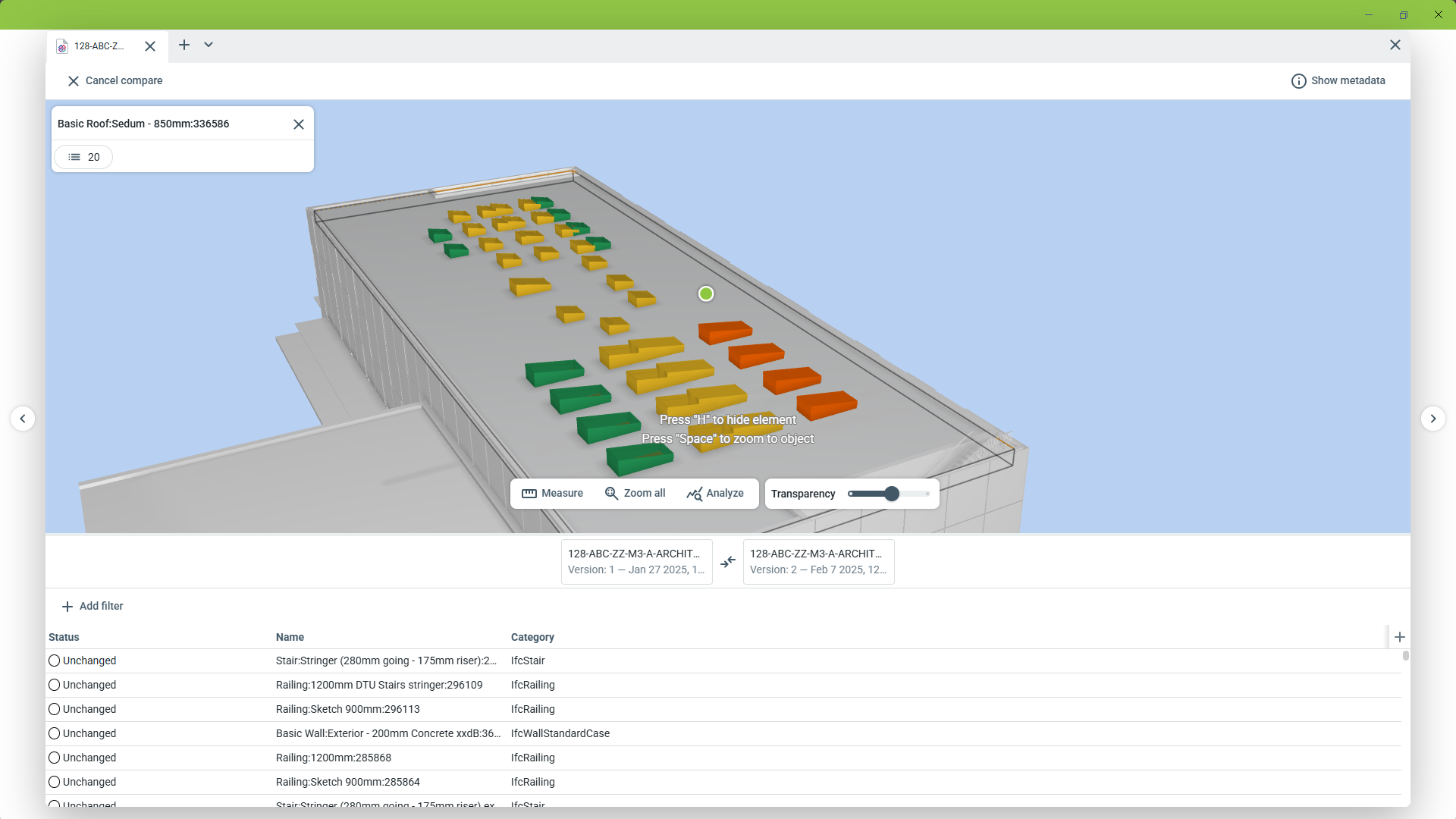

Nyní můžete porovnat různé verze modelů. Ve spodní části okna můžete změnit, které verze chcete porovnat.

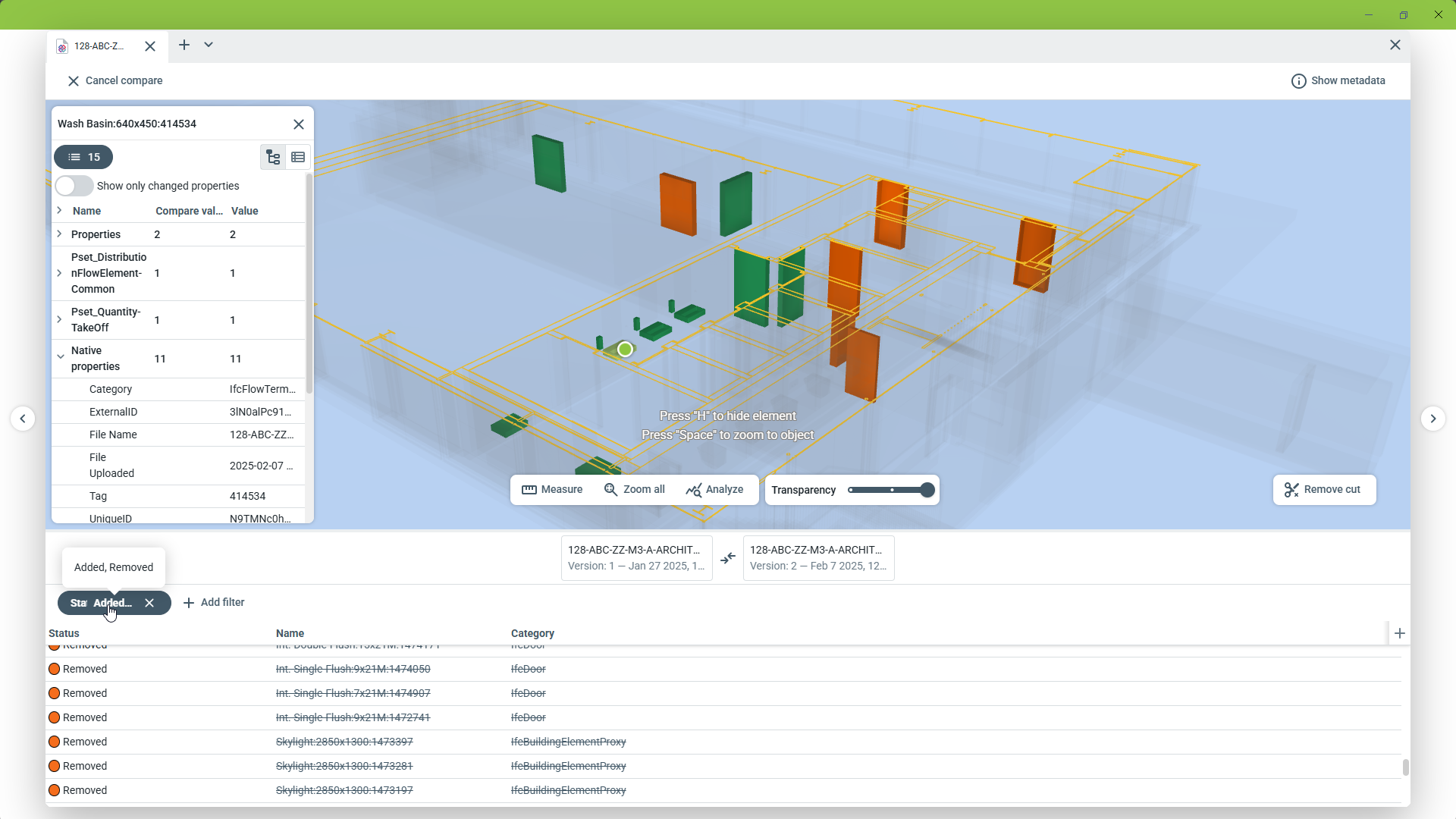

Na spodní části okna můžete použít zobrazení seznamu k vytvoření filtrů nebo kliknout na objekty a zjistit, které vlastnosti se změnily.
